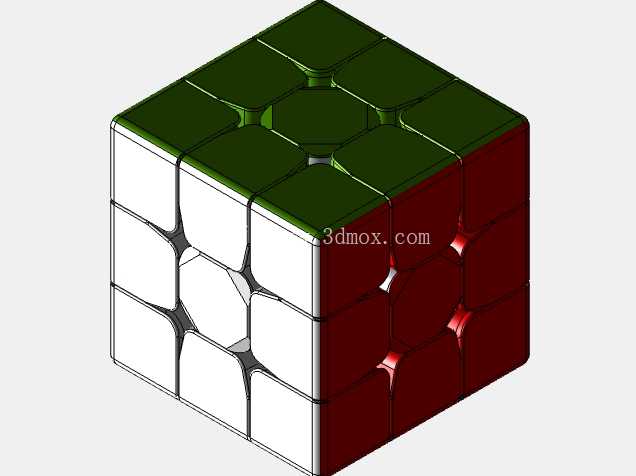

三阶竞速魔方结构三维数模

这款三阶魔方的三维数模，是参照市面主流竞速款魔方实物完成逆向测绘构建的，建模过程中采用卡尺逐点测量各部件尺寸，确保每一处卡接结构、转动间隙都和实物使用状态匹配。从实际应用场景来看，这类魔方结构数模可用于益智玩具的结构迭代开发，也可作为机械结构教学中卡扣配合、间隙设计的演示案例，还能为文创类衍生产品的结构改装提供基础参考，比如定制图案的纪念款魔方、带特殊功能的改装魔方，都能在这个数模基础上调整外观面、修改内部限位结构完成快速开发。

从功能特性来看，模型还原了三阶魔方三层三列的转动核心结构，每个面的九个色块块体都做了独立的结构拆分，块体之间的卡接凸台、避让凹槽都完全按照实物配合关系建模，转动时的相邻块避让间隙控制在0.15mm，既保证转动时不会出现块体干涉卡滞，也避免间隙过大导致块体晃动松脱。每个角块、棱块的内部都做了轻量化的空腔设计，在保证结构强度的前提下降低整体重量，适配竞速使用时的快速转动需求，中心块的连接轴位置预留了标准的紧固件安装位，可匹配常规的魔方中心轴配件，不需要额外修改结构就能完成实物装配。

设计思路上，建模时优先保证各转动副的同轴度，三个方向的转动轴线完全交汇于魔方几何中心，避免因轴线偏移导致转动时出现卡顿、错位的问题。每个块体的接触面都做了微小的圆弧过渡处理，减少转动时的摩擦阻力，和实物的接触面弧度完全一致，还原竞速魔方顺滑的转动手感。块体之间的卡接结构采用了燕尾槽式的卡扣设计，装配时不需要额外粘接或者紧固件，依靠卡扣的弹性变形就能完成所有块体的拼接，拆卸维护也十分方便，只需要撬动块体边缘就能完成单块更换，不需要整体拆解整个魔方。

外形尺寸方面，模型整体为标准57mm边长的正方体，是目前竞速魔方的主流尺寸，适配绝大多数使用者的握持手感，安装边界上，中心块的连接轴安装孔直径为4mm，孔深6mm，可匹配市面上绝大多数通用魔方中心轴配件，不需要额外扩孔或者修改轴径。每个外表面的色块为正方形，边长18mm，色块之间的分隔槽宽度0.8mm，深度0.5mm，既保证色块之间的视觉区分，也避免转动时色块边缘互相剐蹭。角块的圆角半径为2mm，棱块的边缘圆角为1.5mm，和实物的握持触感保持一致，没有尖锐棱角，日常使用时不会划伤手部。

从结构验证的角度来看，这个数模可以直接导入结构仿真软件，模拟魔方高速转动时的块体受力情况，分析卡扣位置的应力集中点，为后续优化块体壁厚、调整卡扣尺寸提供数据支撑，也可以用于3D打印的快速样件制作，直接输出STL格式就能完成小批量的样件打样，验证实际装配和转动效果。对于玩具结构设计从业者来说，这个数模的卡扣配合、间隙设计思路也可以迁移到其他拼接类益智玩具的设计中，比如异形魔方、拼接积木类产品，都能参考这种块体卡接、多轴转动的结构逻辑，缩短新产品的开发周期。
