适配田宫15424套件的电机支架结构设计

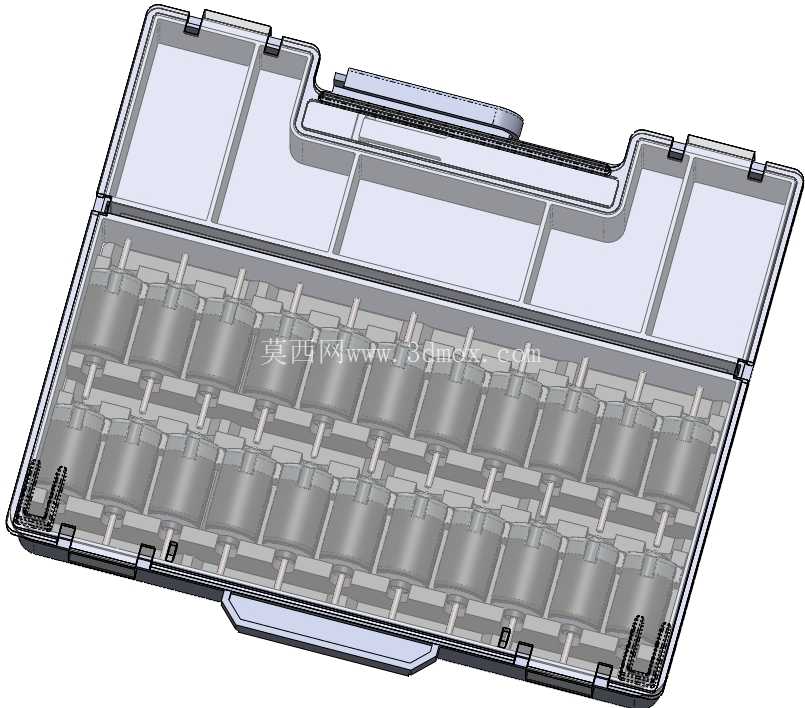

　　做迷你四驱车改装的玩家大多接触过田宫15424便携式坑套件，这套收纳组装一体的配件包，核心痛点就是原配的电机固定位没有做适配多规格电机的兼容设计，很多玩家自行改装时要么用胶水粘死电机导致后期维护拆换困难，要么用额外的铜柱固定增加了整车重量，还容易在高速行驶时出现电机移位导致齿轮啮合偏差的问题。这次做的电机支架Rev.1版本，就是完全匹配15424套件的安装边界做的适配结构，首先从安装定位来看，支架底部的卡扣完全贴合套件预留的卡槽位，不需要对原有套件做任何打孔、切削的破坏性修改，直接卡入就能完成预固定，卡扣的过盈量控制在0.12mm，既保证安装时不需要太大的按压力度，也能在车辆高速行驶、遇到颠簸赛道时不会出现松脱移位的情况。

　　从功能特性来说，支架的电机仓做了兼容130级、210级两种常用迷你四驱车电机的尺寸设计，仓壁内侧做了0.2mm的导向倒角，安装电机时可以顺着倒角直接滑入到位，不需要反复调整对齐位置，仓体两侧预留了散热槽，连续跑圈时电机产生的热量可以顺着槽位快速散出，避免长时间高负荷运转出现电机退磁的问题。设计思路上没有做多余的镂空减重，因为15424套件本身是便携式组装收纳结构，支架除了在装车时起到固定电机的作用，在收纳状态下还要承担电机卡位的功能，所以整体结构的刚性做了强化，壁厚均匀控制在1.5mm，既不会因为壁厚过大导致缩水变形，也能保证反复拆装、多次插拔电机不会出现仓壁开裂的情况。

　　安装边界方面，支架的整体外轮廓完全贴合15424套件的收纳仓内部尺寸，放入收纳盒时不会和其他配件产生干涉，支架顶部的限位筋刚好顶住收纳盒的上盖，携带过程中不会因为晃动产生异响，也不会磨到电机的换向器部位。实际装车测试时，电机固定后的同轴度偏差控制在0.05mm以内，和传动齿轮的啮合间隙刚好在0.1mm的合理区间，既不会因为间隙太小出现齿轮扫齿的问题，也不会因为间隙太大导致传动效率损失、行驶噪音变大。针对铸造工艺的要求，所有转角位置都做了R0.3的圆角过渡，没有尖锐的直角结构，方便脱模的同时也能减少应力集中，避免支架在受到撞击时从转角位置开裂。

　　支架上还预留了焊线走位的线槽，电机的电源线可以顺着线槽引到电池仓位置，不会出现导线被齿轮卷入、或者和转动部件摩擦导致绝缘皮破损的问题，线槽的深度刚好可以容纳22AWG的硅胶线，盖上上盖之后不会被压到线皮导致导线破损。很多玩家改装时容易忽略的一点是电机的轴向定位，这个支架在电机输出端的位置做了0.8mm的限位台，电机装入后轴向窜动量控制在0.1mm以内，不会因为急加速或者急减速出现电机前后窜动导致齿轮打齿的问题。和市面上通用的电机支架不同，这个结构完全是针对15424套件的使用场景做的定制化设计，不管是装车使用还是收纳携带，都不需要额外做调整，直接替换原有配件就能使用，对于新手玩家来说也能快速完成组装，不需要掌握复杂的改装技巧。结构设计时还考虑了不同玩家的改装习惯，支架侧面预留了可选的螺丝固定孔，如果玩家需要做极端的高速改装，可以额外加一颗M1.2的螺丝做二次固定，日常玩的话只靠卡扣就完全足够固定强度。整个支架的分型面设计在结构的中部分型，没有倒扣结构，铸造生产时不需要做复杂的抽芯结构，能有效降低生产的难度和成本，成型后的飞边也集中在分型面位置，后期处理只需要简单打磨就能达到使用要求，不需要做复杂的后处理工序。
