桌面摇头式小型台扇结构设计

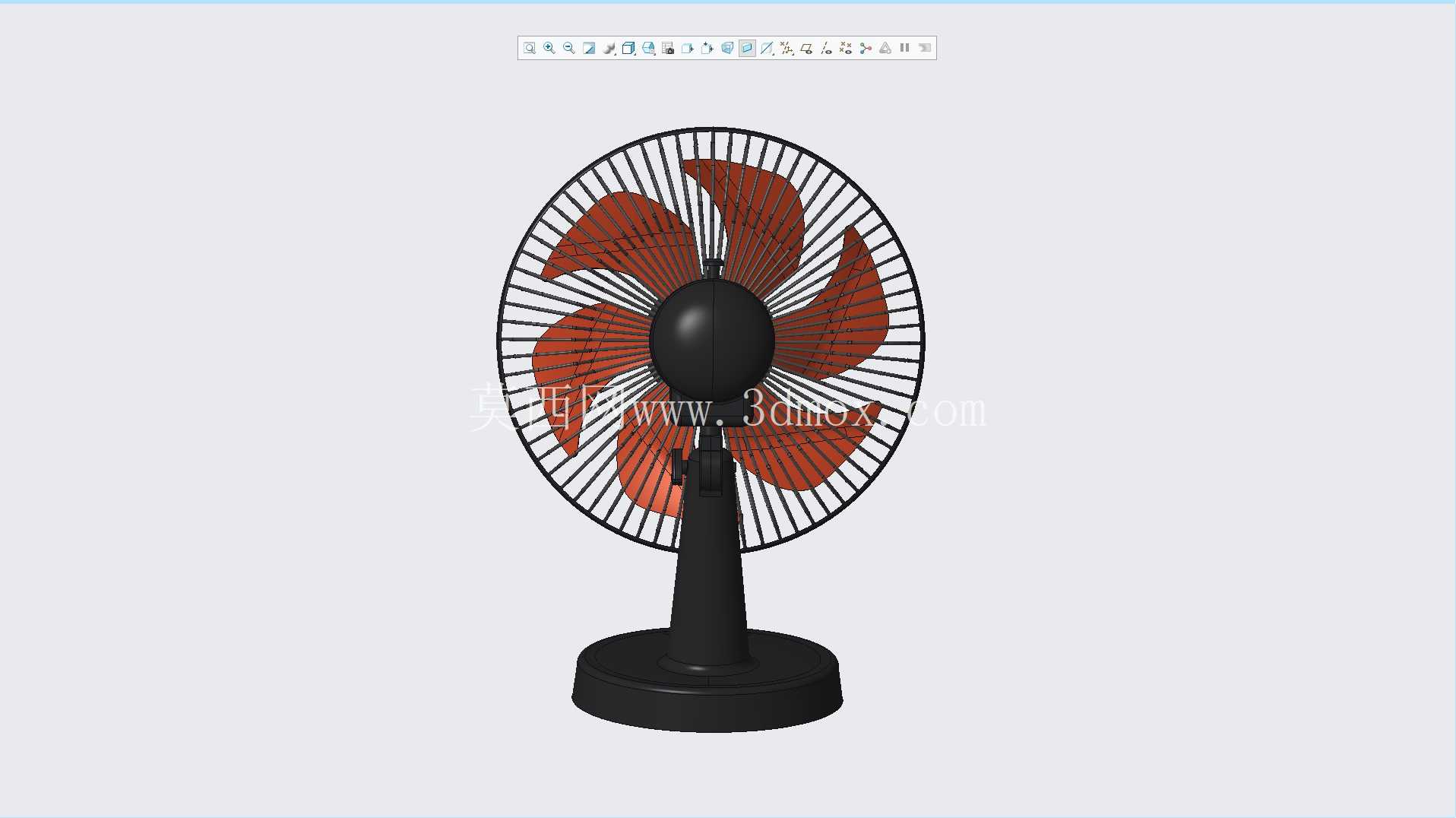

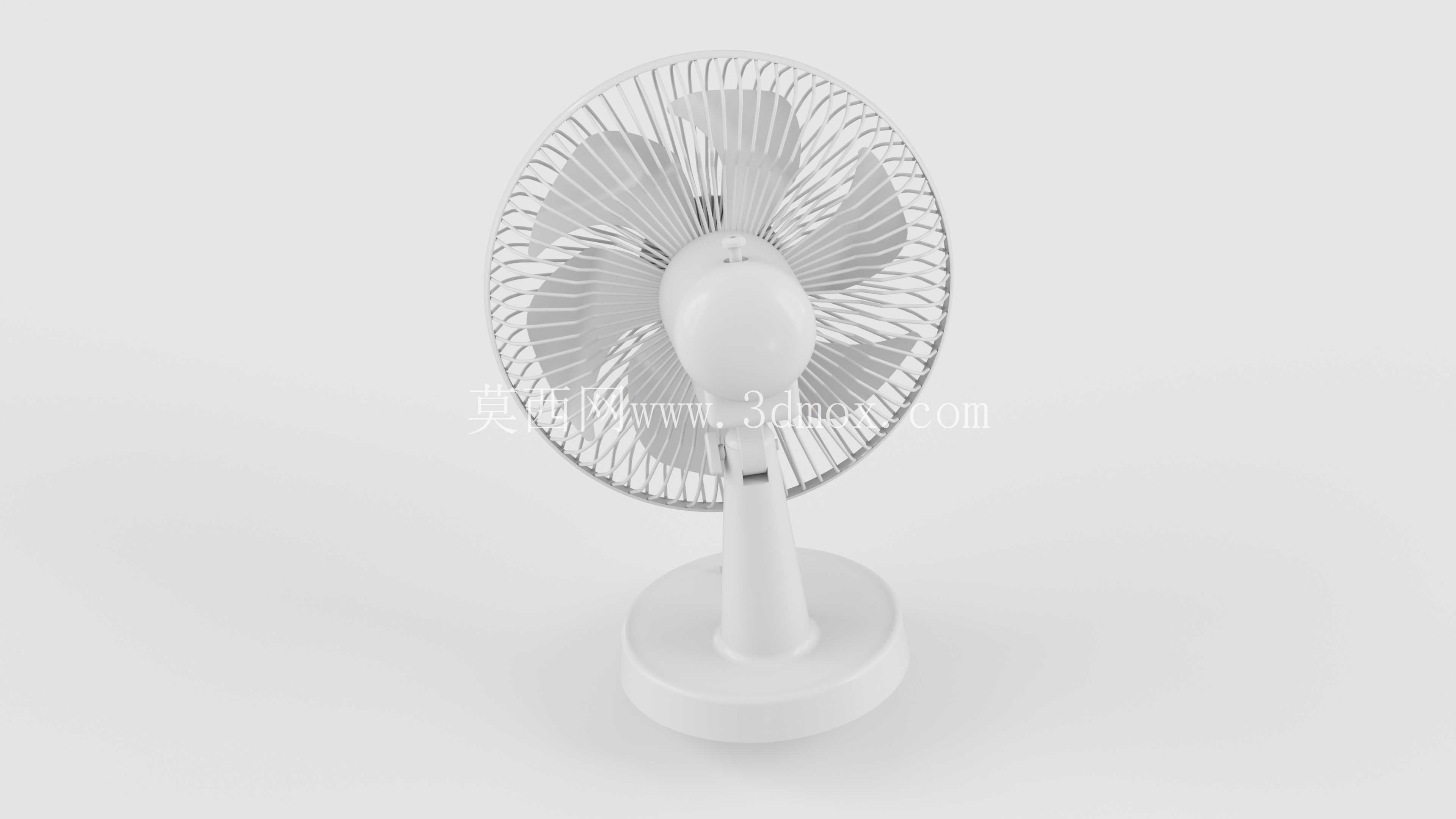

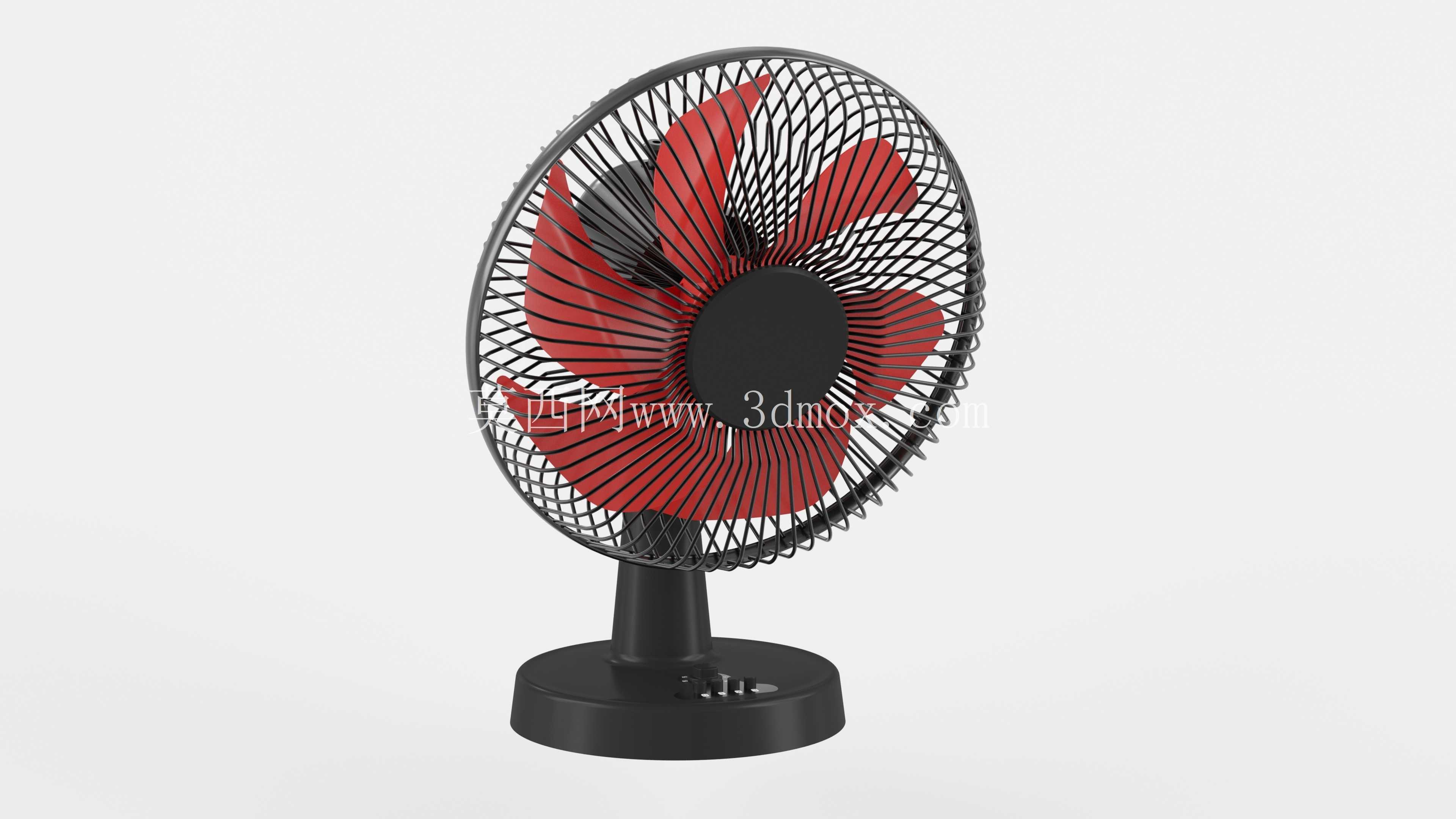

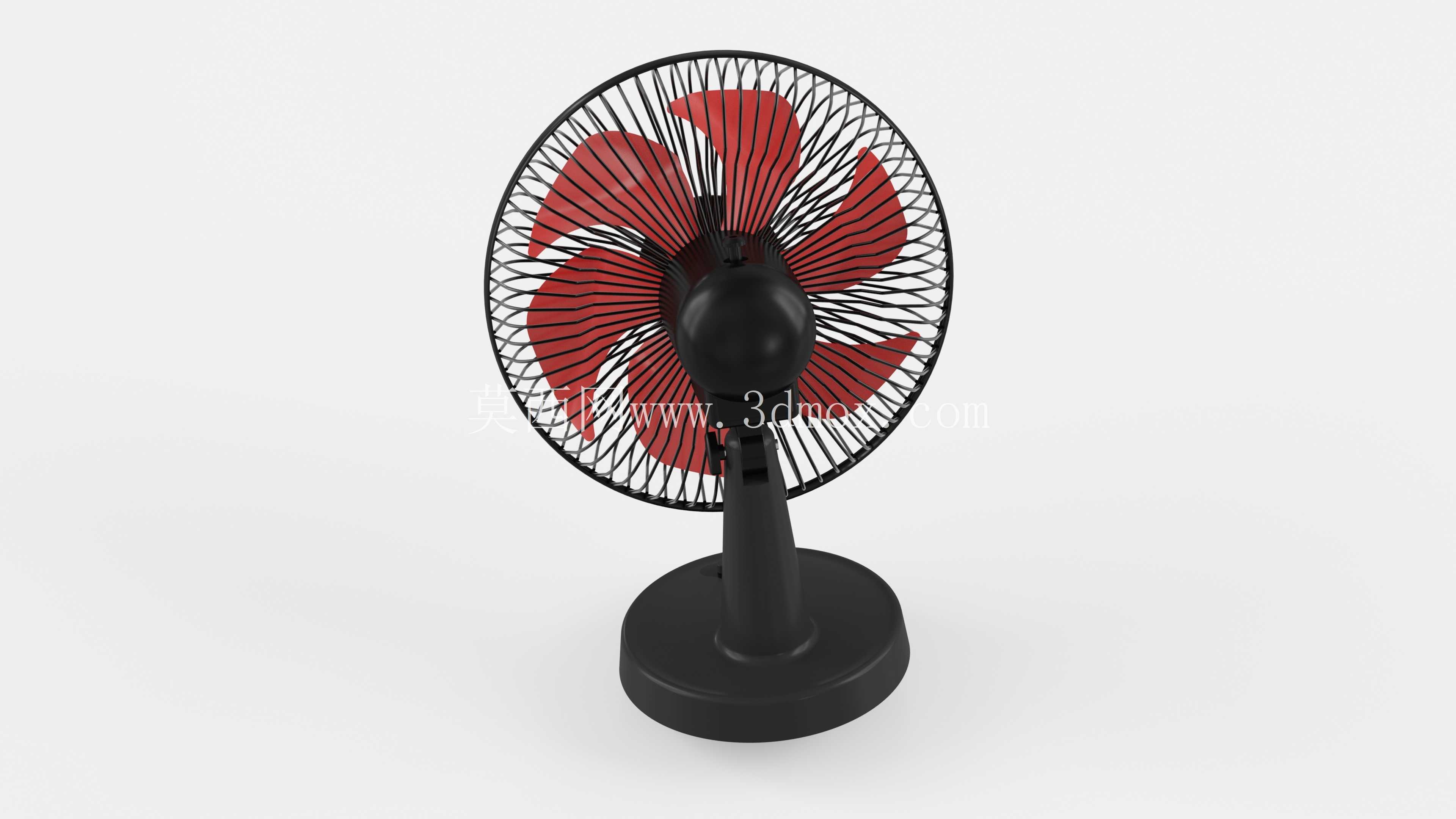

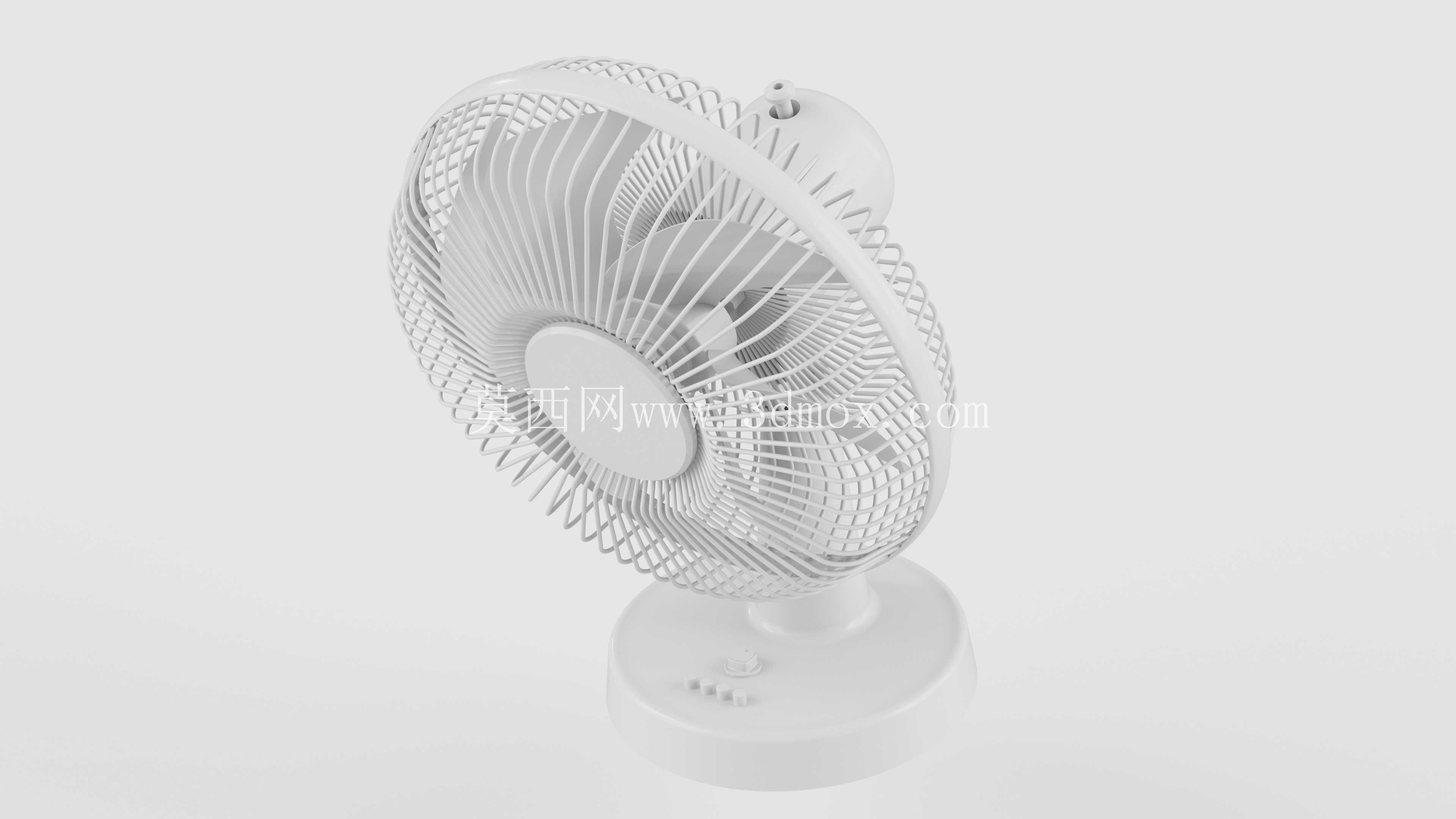

　　这款桌面台扇的三维结构设计，核心围绕小空间近距离送风的使用需求展开，适配办公桌面、宿舍床头、小型工位等局促使用场景，区别于落地扇、壁扇的大覆盖范围设计，整体结构紧凑，占用台面面积极小，放置在常规电脑显示器旁不会遮挡视线，也不会挤占键盘、文件等办公物品的摆放空间。从结构组成来看，整机分为网罩组件、扇叶总成、支撑立柱、底座控制模块四个核心部分，各部件的连接边界都做了适配小尺寸机型的优化。

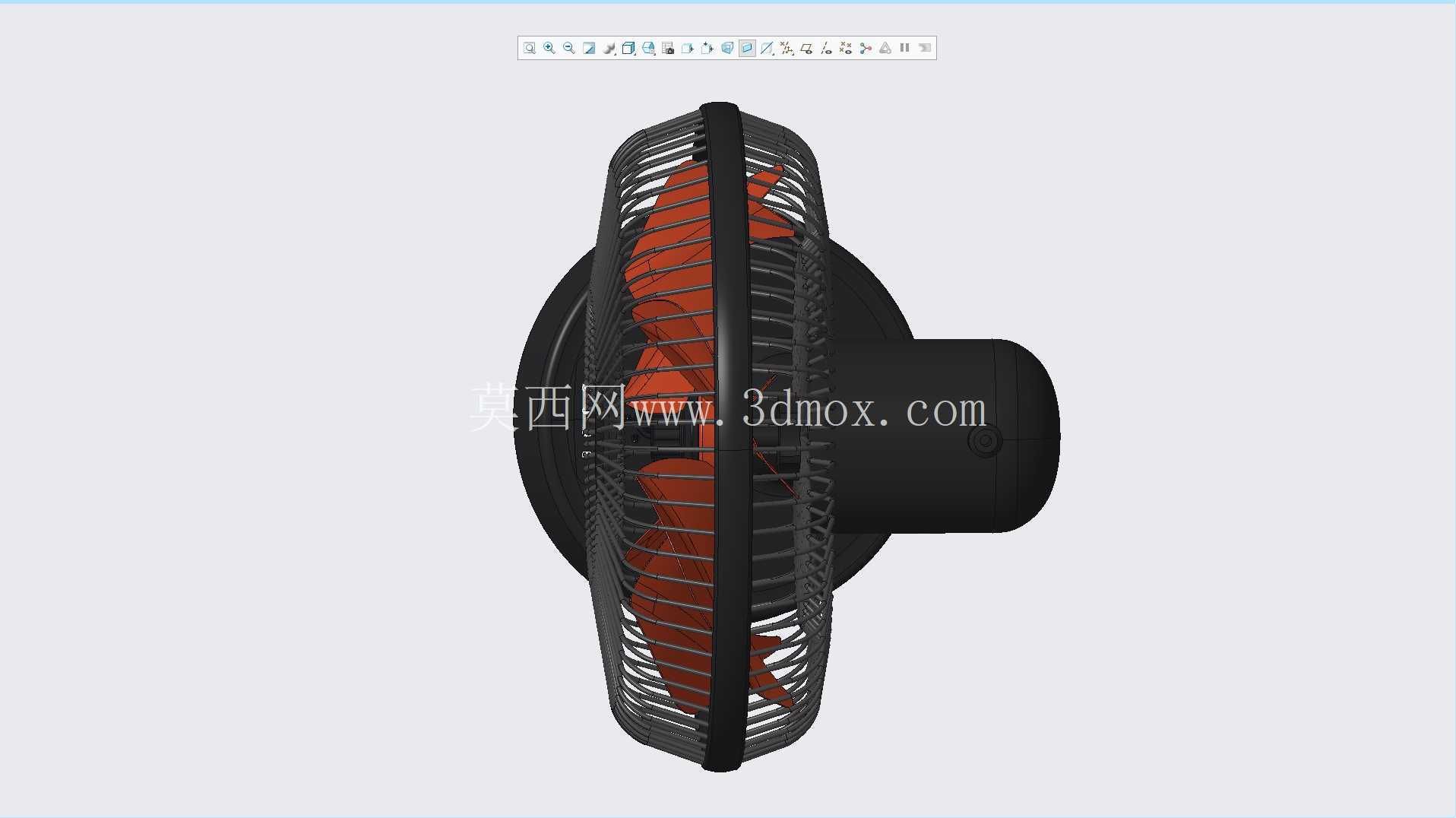

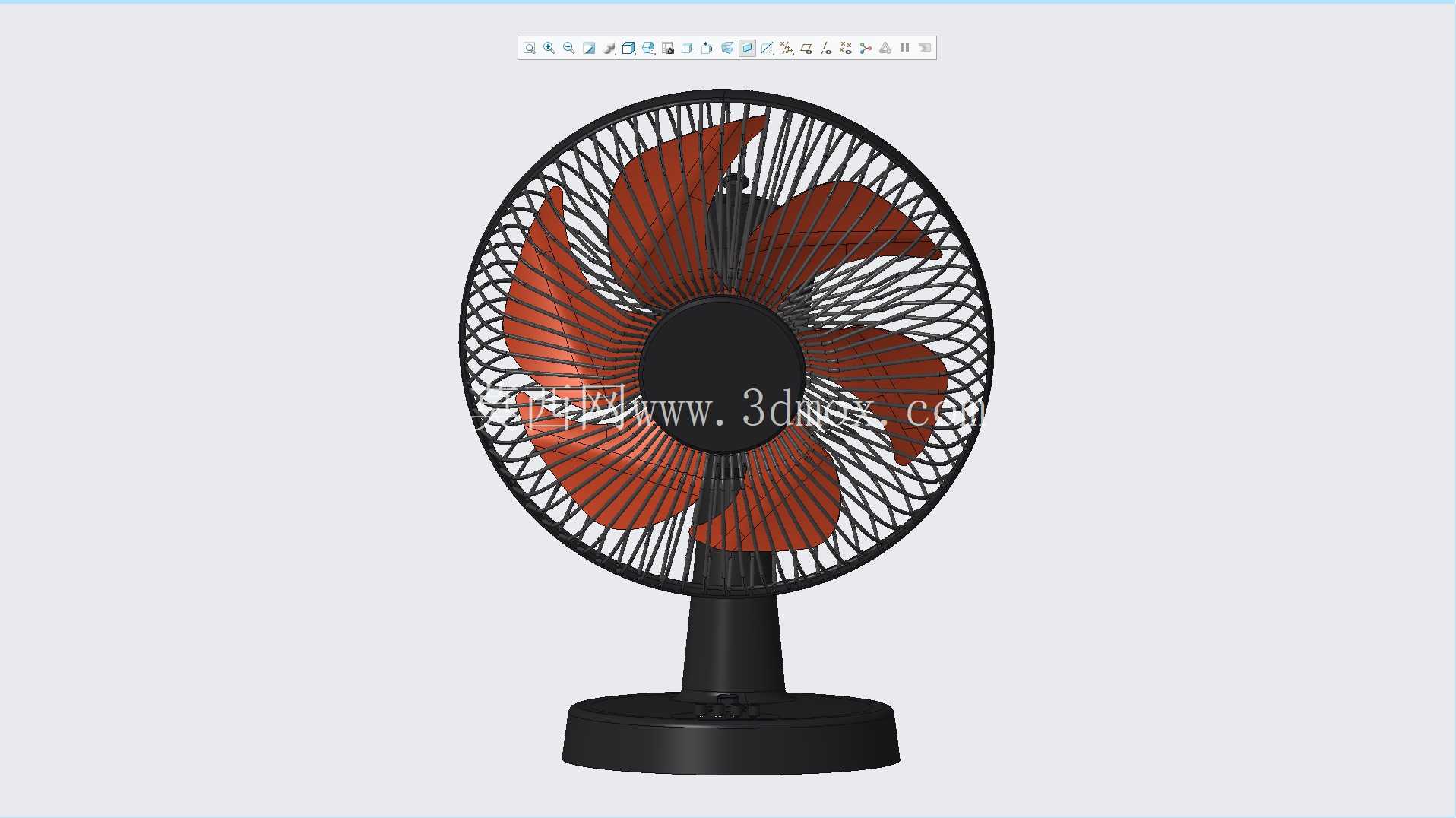

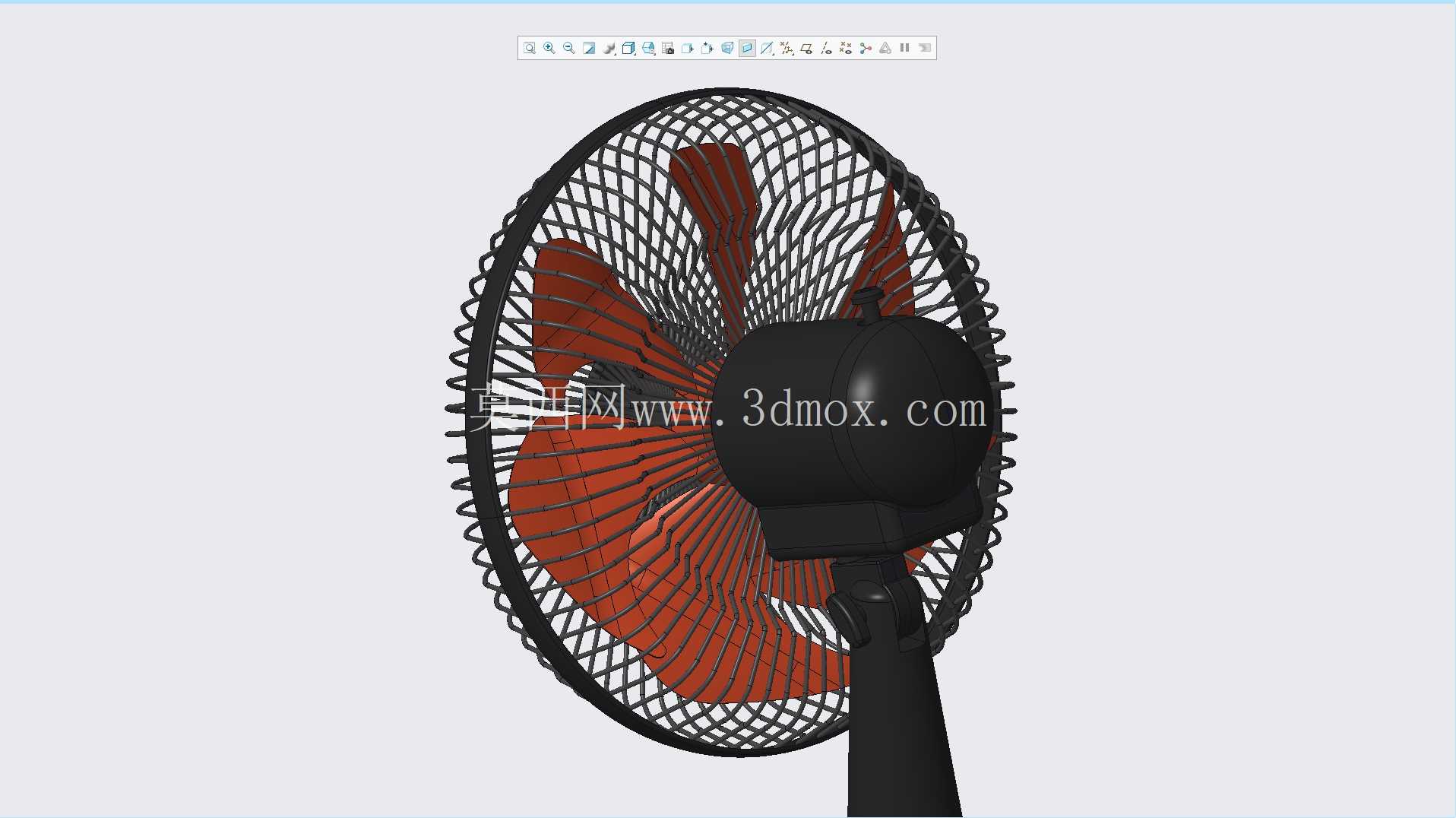

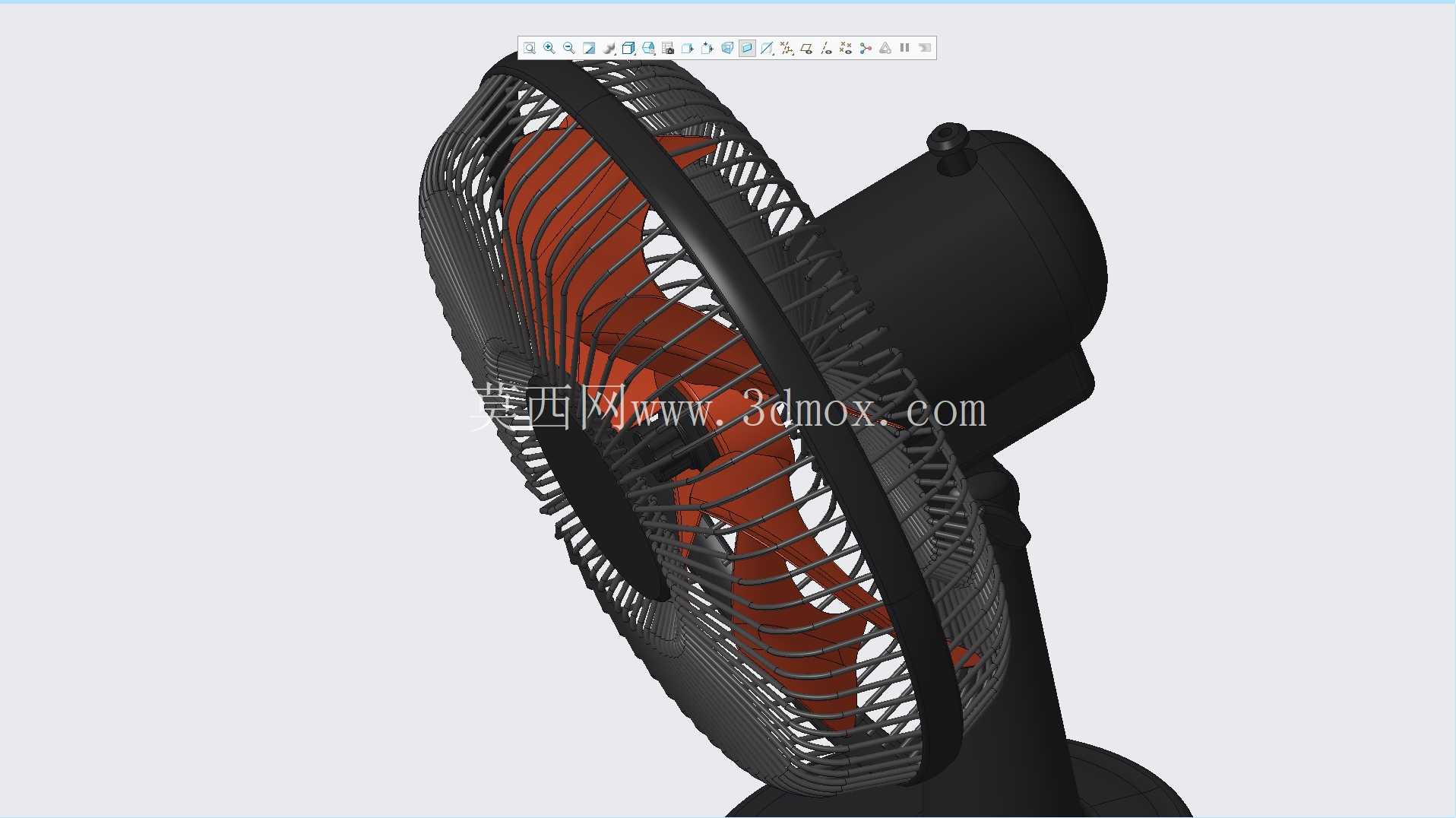

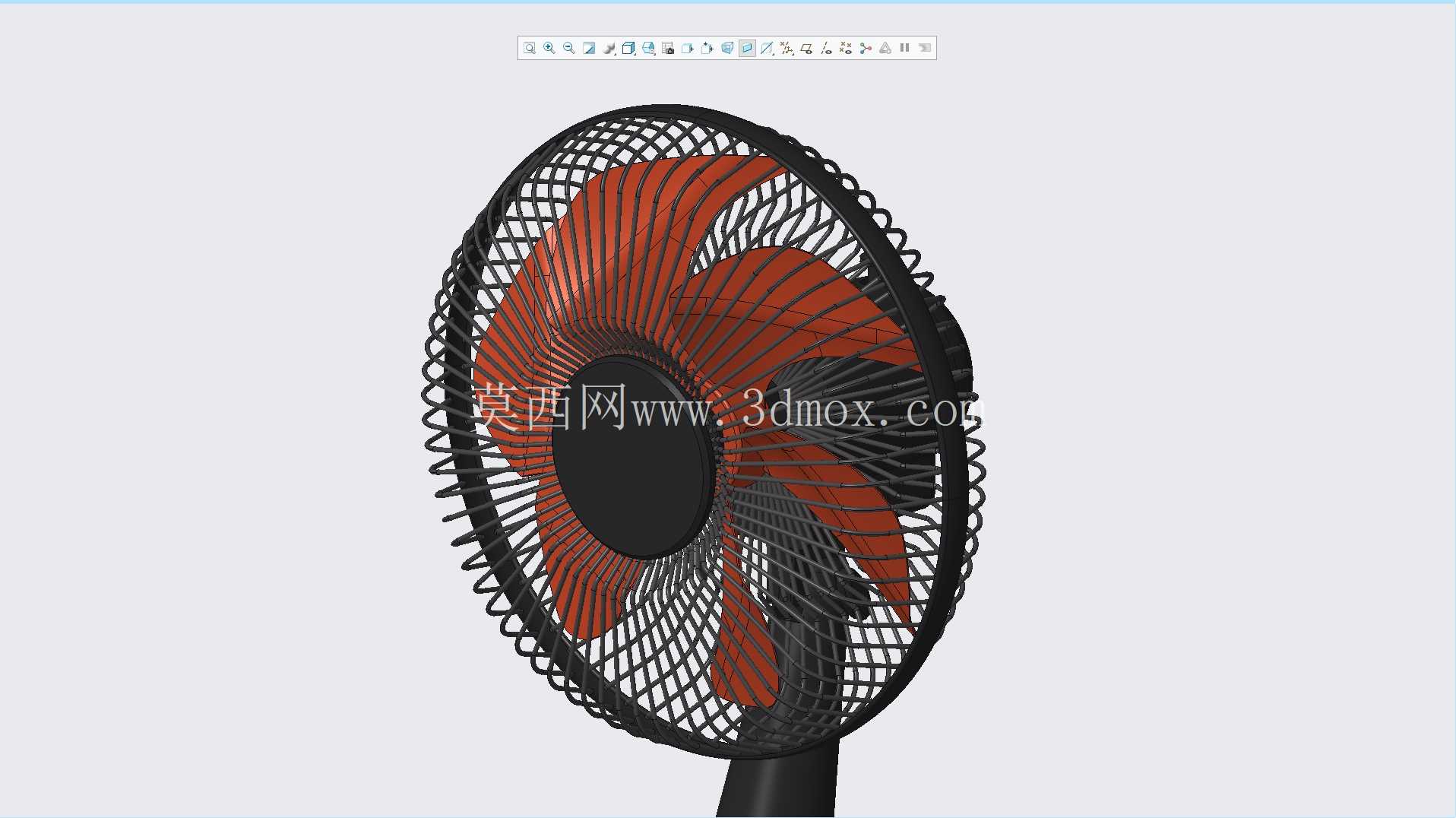

　　网罩采用前后分体式卡扣结构，前网罩与后网罩通过周向均匀分布的卡扣实现快拆连接，无需额外螺丝固定，方便日常清理扇叶积灰时快速拆装，网罩的钢丝间距控制在8mm以内，符合小家电安全防护要求，避免手指误触运转中的扇叶造成伤害，同时钢丝采用径向辐射排布，尽可能降低对送风气流的阻挡，减少风阻带来的能耗损失与送风噪音。扇叶采用五叶后倾式设计，区别于传统三叶扇的大风量低转速取向，五叶结构在相同转速下可以切割出更连续的气流，降低出风的硬冲感，让送出的风更柔和，适合近距离直吹使用，扇叶与电机输出轴采用D型轴孔配合，加装防滑紧定螺钉，避免长期运转后扇叶出现松动打滑的问题，扇叶的动平衡精度控制在G2.5级以内，减少高速运转时的整机震动，降低运行噪音。

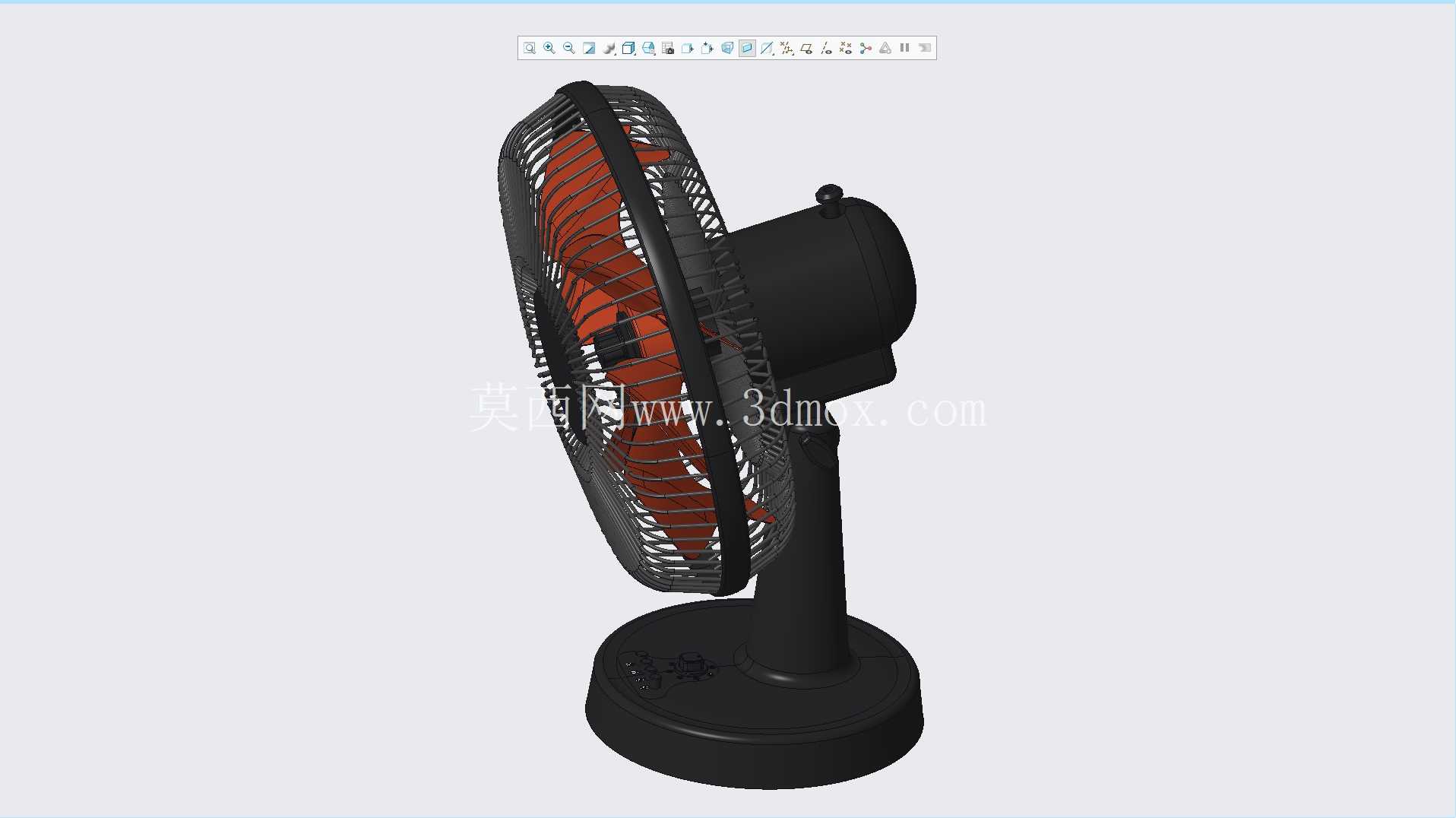

　　支撑立柱采用中空结构，内部预留摇头机构与控制线路的走线空间，立柱与底座之间采用转动副连接，支持上下15度的俯仰角度调节，用户可以根据自身坐姿高度调整送风俯仰角度，立柱内部集成的曲柄摇杆摇头机构，可以实现左右70度范围的自动摇头，扩大送风覆盖范围，满足小范围内多人同时纳凉的需求，摇头机构的传动齿轮采用POM材质，自润滑性能好，长期运转无需额外加注润滑脂，也不会产生明显的传动噪音。

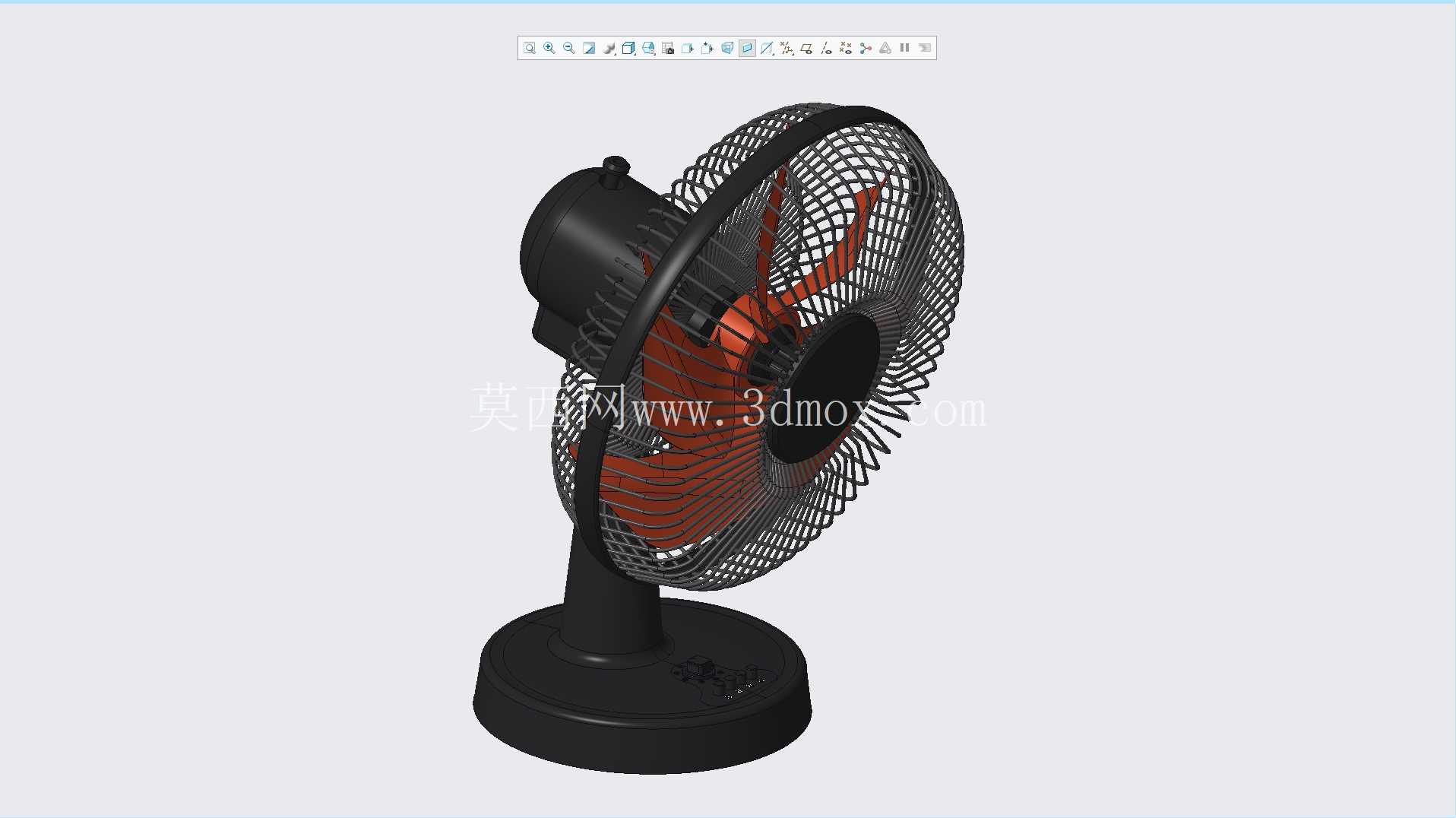

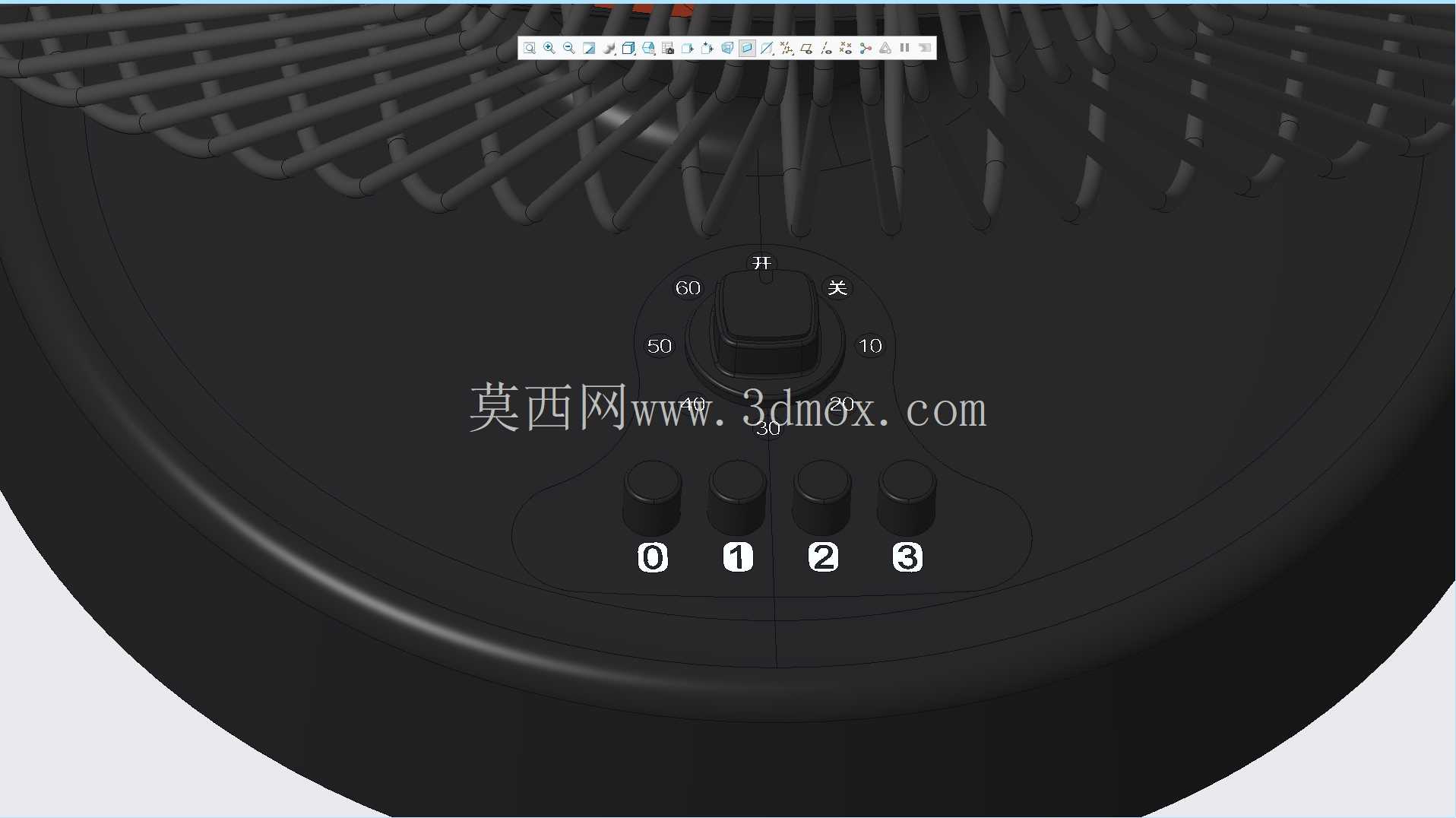

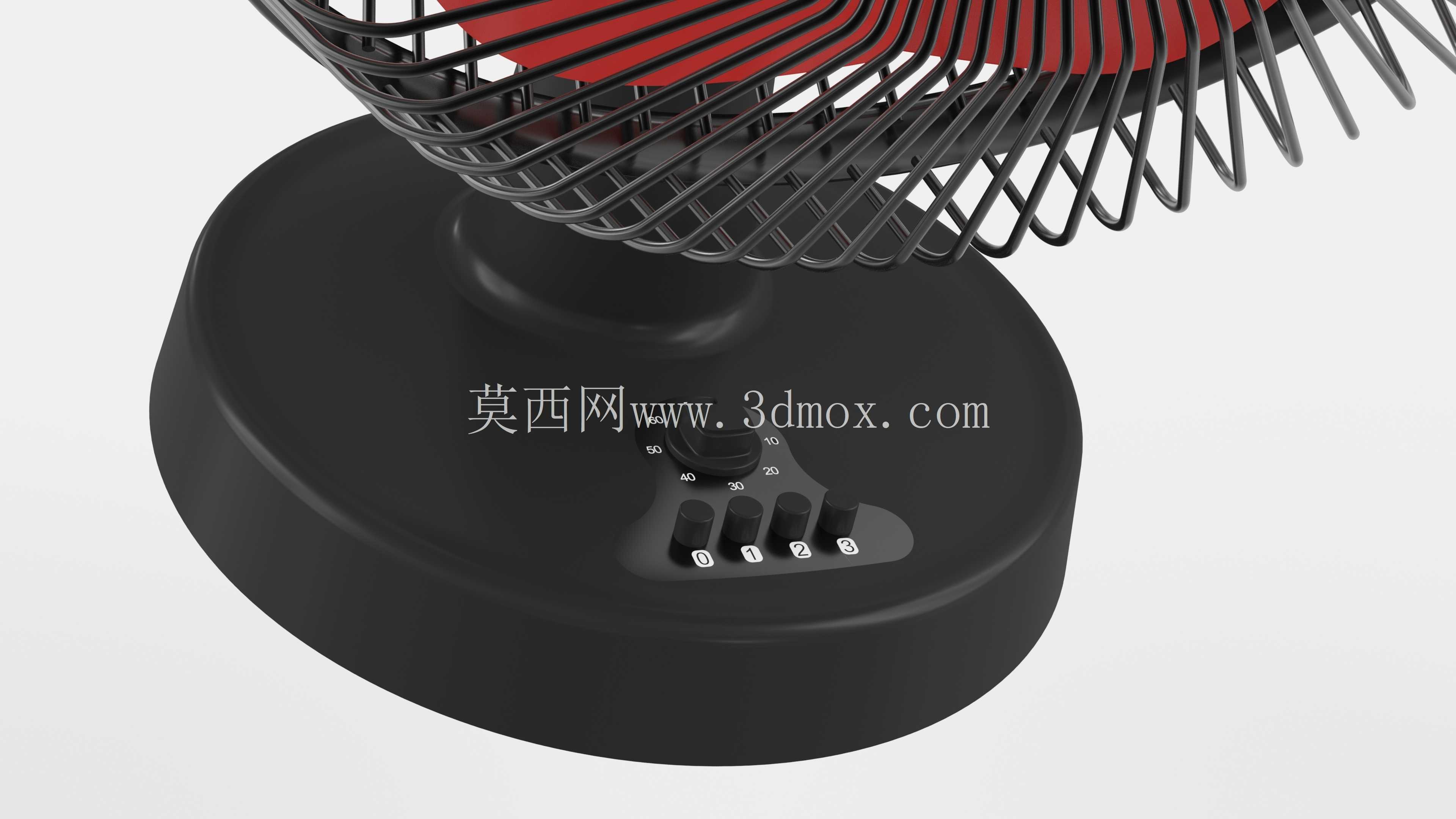

　　底座部分采用配重式设计，底部加装防滑橡胶脚垫，提升整机放置的稳定性，即使误碰网罩也不会轻易倾倒，底座内部集成控制按键与线路板，按键采用轻触式结构，集成风速调节、摇头开关两个核心功能，操作逻辑简单，无需复杂的学习成本，底座的外形做了圆角过渡处理，避免尖锐边角磕碰造成的伤害。从安装边界来看，整机放置时仅需要直径180mm的圆形台面空间即可稳定放置，背部预留的电源线出线口做了防弯折处理，避免长期拉扯电源线造成线芯断裂，整机的重心控制在底座中心轴线上，即使调整到最大俯仰角度，重心投影也完全落在底座支撑范围内，不会出现倾翻风险。在结构设计过程中，所有部件的连接公差都按照小家电通用装配标准设定，塑料件之间的配合间隙控制在0.2mm以内，既保证装配顺畅，也不会出现明显的装配缝隙影响外观，扇叶与网罩之间预留5mm的安全间隙，避免扇叶运转时出现蹭网罩的异响问题，电机安装位预留了标准130电机的安装尺寸，方便后续根据成本需求选配不同功率的电机，适配不同送风距离的使用需求。
