宝可梦主题精灵球摆件结构设计

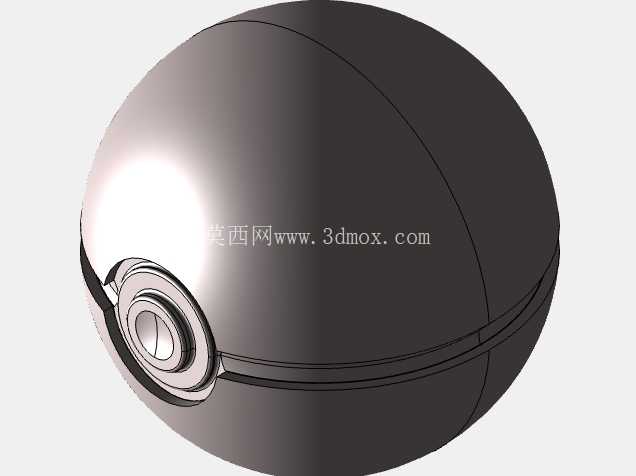

　　这款精灵球结构的设计，最初是面向潮玩手办、主题展示道具领域的铸造类衍生需求开发，在主题展馆陈列、IP周边衍生品开发、文创产品打样场景中，这类辨识度极高的球形构件可直接作为展示主体，也可拆分作为主题装置的内嵌装饰模块。从结构设计逻辑来看，整体采用标准正球形作为基础轮廓，上下半球分模线恰好落在球体赤道位置，和原作视觉上的黑圈分隔带完全重合，这种分模设计刚好适配铸造工艺的拔模需求，不需要额外做复杂的脱模斜度补偿，上下半球合模后的错位公差可控制在0.1mm以内，不会出现视觉上的拼接断层。中间的按钮区域采用独立嵌件结构设计，按钮基座和半球主体预留0.2mm的嵌装间隙，既可以在铸造后直接压装固定，也可以根据后续功能拓展需求加装弹簧结构实现按压反馈，不需要对主体壳体做二次结构修改。从安装边界来看，球体整体为完全对称结构，不需要额外设计定位安装脚，放置状态下依靠球面自身的接触点即可稳定静置，如果需要做悬挂展示，可在上半球顶部预留M3的螺纹孔位，该孔位位于球体顶部视觉盲区，不会破坏整体外观完整性，适配常规的吊绳、展示支架安装需求。

　　设计过程中优先考虑了铸造工艺的成型可行性，壳体壁厚统一设置为2.5mm，既保证了铸造充型过程中金属液的流动顺畅，不会出现冷隔、缺料缺陷，也避免了壁厚过大导致的内部缩孔问题，上下半球的配合面采用阶梯止口结构，合模后不需要额外粘接即可实现径向定位，配合面的粗糙度要求控制在Ra3.2即可满足装配需求，不需要后续精加工处理。在实际应用场景中，该结构除了作为独立摆件生产外，还可作为主题盲盒的外壳结构，内部预留的空腔直径可达球体直径的60%，足够容纳小型手办、纪念徽章等内置物件，空腔内壁做了均匀的壁厚过渡，不会出现局部应力集中导致的壳体变形问题。

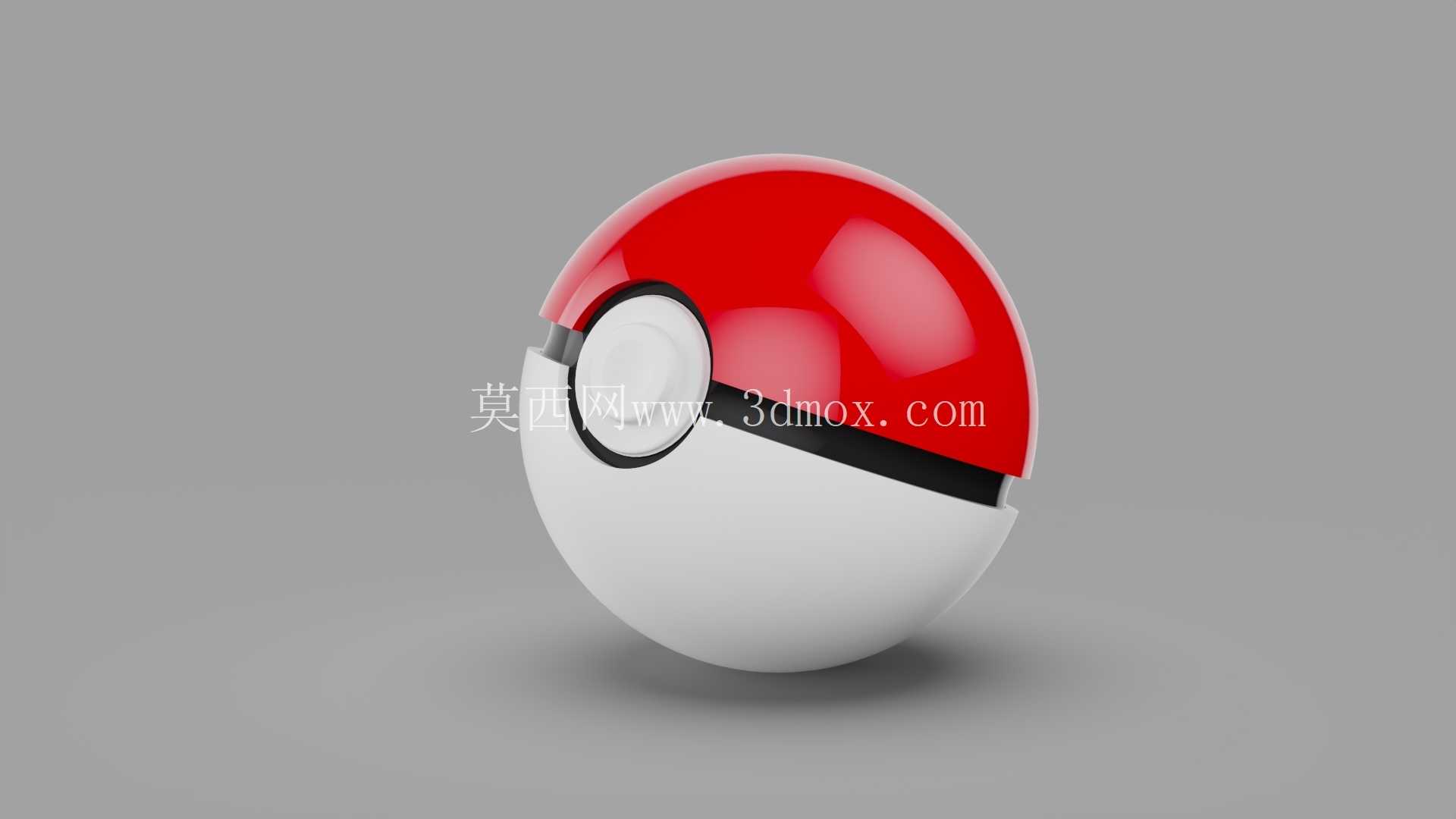

　　针对不同的铸造材质适配，设计时也做了对应的结构补偿，如果采用锌合金压铸工艺，可将壁厚适当下调至2mm，配合高精度压铸模具可实现表面直接抛光电镀，做出原作的亮面红、亮面白金属质感；如果采用树脂铸造工艺，可将按钮区域的间隙调整至0.3mm，适配树脂固化后的收缩率，避免出现嵌件装配过紧无法按压的问题。从外形尺寸的适配性来看，该结构可根据实际使用需求做等比例缩放，最小可做到直径30mm的钥匙扣尺寸，最大可做到直径1m的大型展示装置尺寸，缩放过程中所有结构参数按比例同步调整即可，不需要重新做结构校核，因为整体为对称回转体结构，不存在异形悬臂、薄壁深筋等容易在缩放过程中出现工艺问题的结构。

　　在结构细节处理上，半球表面的曲面曲率完全连续，没有曲率突变的棱角，铸造后打磨抛光时可直接采用球面抛光工艺，不需要针对局部区域做手工打磨处理，能大幅降低后续表面处理的人工成本。中间的黑色分隔带区域，在结构设计时直接在上下半球的配合边缘预留0.5mm的凸台，合模后自然形成环形凹槽，可直接填充黑色油漆或者镶嵌黑色橡胶圈，不需要后续额外做环形槽的机加工工序，减少了二次加工的工序步骤。按钮区域的圆形轮廓和球体表面做了平滑过渡，按钮表面略高于球面0.8mm，既保证了视觉上的凸起辨识度，也不会因为凸起过高导致放置时出现重心偏移、容易滚动倾倒的问题。针对批量生产的需求，该结构的模具结构非常简单，上下半球各采用两瓣模即可完成成型，不需要复杂的抽芯、滑块结构，模具加工成本低，成型周期短，适合大批量的工业化生产。在做结构验证的时候，曾针对球体的放置稳定性做过测试，当球体直径为100mm时，底部接触区域的球面弧度对应的支撑半径足够保证在15度倾斜的平面上不会出现滚动滑落，不需要额外配置底座，如果是用于光滑展示面的陈列，可在底部粘贴0.5mm厚的硅胶防滑垫，防滑垫粘贴区域位于球面底部的隐形区域，不会破坏整体的视觉完整性。
