1971款达特桑510改装连杆结构设计

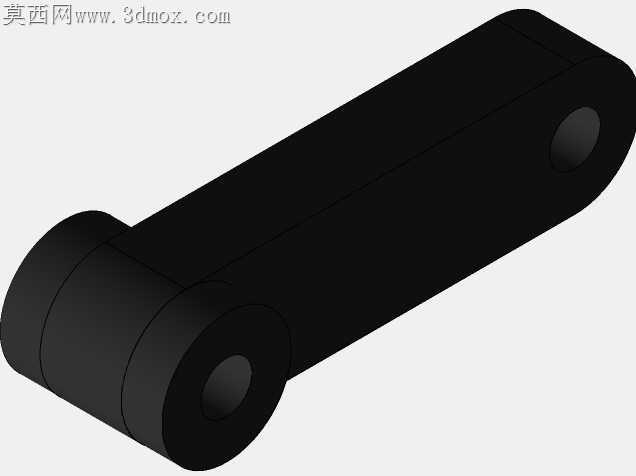

小批量改装连杆加工时，两端铰接孔的同轴度偏差超0.02mm就会引发衬套偏磨，装车后三千公里内就会出现旷量异响，这也是很多自制改装件耐用性不足的核心诱因。这款适配经典车型的改装连杆，在结构设计阶段就把加工装夹的基准统一放在杆身中段的平直区域，杆身采用等截面长圆结构，没有多余的曲面凸起，铣削外形时可以一次装夹完成整段杆身的粗精加工，避免多次翻面装夹带来的形位公差累积。两端的铰接耳做了等厚设计，厚度比原厂件加厚1.2mm，同时在耳片与杆身的衔接处做了渐进式的圆弧过渡，没有生硬的直角转折，既避免了热处理时的应力集中开裂问题，也让数控铣削时刀具可以顺滑走刀，不会在转角处留下接刀痕影响疲劳强度。两端铰接孔的端面预留了0.1mm的磨削余量，镗孔工序可以和端面磨削共用同一组定位基准，保证孔的轴线与端面垂直度控制在0.01mm以内，压入铜衬套时不会出现衬套偏斜、卡滞的问题。杆身表面没有做多余的装饰性凹槽，平整的外圆面在做表面氧化发黑处理时，药液可以均匀附着，不会因为沟槽积液出现色差或者腐蚀过度的问题。铰接孔的内孔粗糙度设计为Ra1.6，既可以保证衬套压入后的贴合度，也不会因为过高的粗糙度要求增加不必要的珩磨工序成本。杆身的长度公差控制在±0.03mm，改装装车时不需要额外调整垫片厚度就能直接适配上下摆臂的安装位，两端铰接孔的中心距偏差严格控制在0.02mm以内，避免悬挂运动时出现干涉卡滞。很多改装连杆为了追求视觉效果做了大量镂空或者异形曲面，不仅加工时需要多次编程换刀，还会在镂空处留下应力集中点，激烈驾驶时容易出现断裂风险，这款连杆的结构完全围绕加工可行性和长期使用强度设计，没有冗余的造型元素，每一处尺寸公差都对应实际加工的装夹逻辑和装配后的受力状态，小批量加工时普通三轴数控铣床就能完成全部工序，不需要定制特殊夹具，加工成本比同强度的异形改装连杆低近四成，同时耐用性可以满足日常街道行驶甚至轻度赛道驾驶的强度需求，铰接处的配合间隙经过反复验证，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大产生松散的旷量，装车后悬挂的动作响应比原厂件更紧致，同时不会传递多余的路面颠簸到驾驶舱。
