适配田宫15424便携式坑组的加高抽屉盒结构

这套抽屉盒结构主要面向迷你四驱车模型玩家的户外携带、赛场临时收纳场景设计，核心适配田宫15424便携式坑组的安装接口，解决原有便携坑组内部收纳空间不足、小零件易混杂、携带过程中零件窜动磕碰的实际问题。日常参与线下模型赛事、外出约跑时，玩家往往需要携带多套改装配件、备用零件、专用工具，原有便携坑组的内部空间高度有限，无法容纳高度稍大的改装部件，且没有分层分隔结构，不同规格的齿轮、导轮、螺丝、轴承混放在一起，赛前找件会耗费大量时间，甚至可能因为零件磕碰造成精密配件的精度受损。

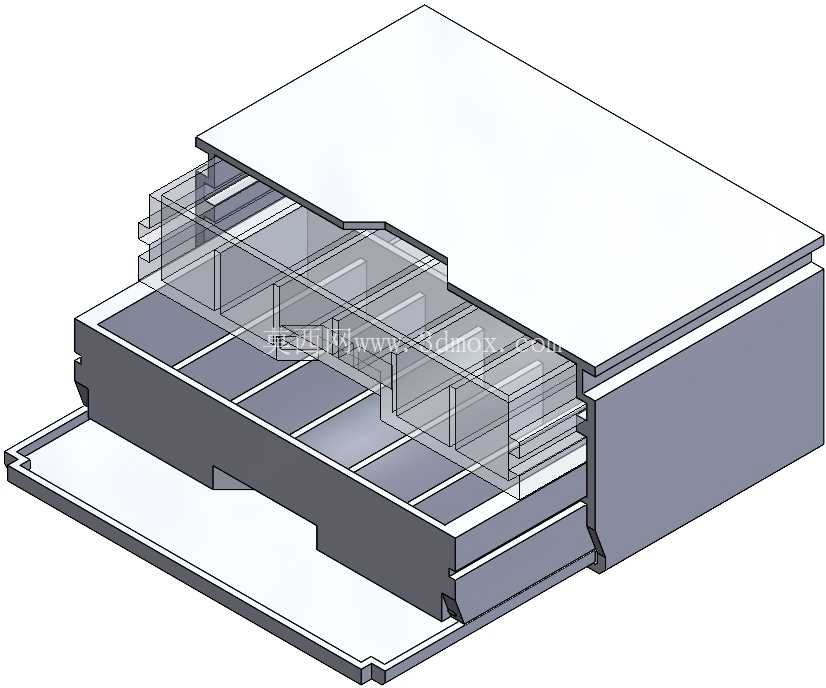

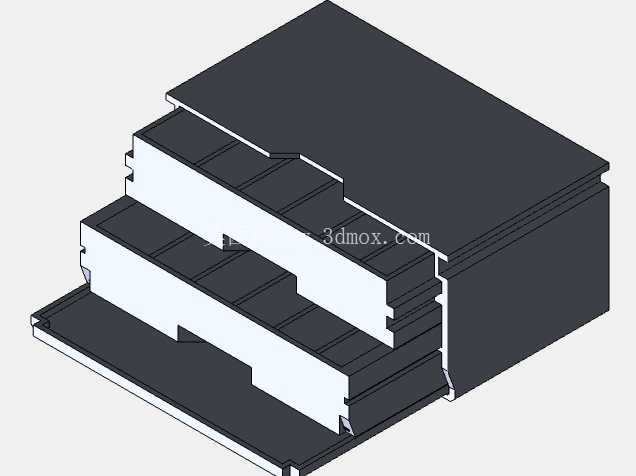

从功能特性上看，这套抽屉盒采用分层抽拉结构，单格抽屉的内部净高度设置为25.5毫米，能够容纳常规尺寸的四驱车马达、轮毂总成、叠放的导轮组等配件，整体装配完成后在原有便携坑组上方额外拓展出50毫米的垂直收纳空间，不会改变原有便携坑组的外部握持尺寸与携带卡扣位置，安装后依然可以正常使用原有的便携提手与锁扣结构，不会额外增加携带时的横向、纵向突出尺寸，避免放入背包时出现卡滞。抽屉内部设置有可调整的分隔筋位，玩家可以根据自己携带的零件尺寸，灵活调整分隔区间的大小，既可以放置大尺寸的车壳总成、底盘备件，也可以分隔出细小的区间放置螺丝、螺母、垫片等微型零件，每个抽屉都设置有限位卡扣，完全抽出时不会直接从盒体脱落，避免携带过程中抽屉滑出造成零件洒落，闭合时卡扣会自动卡入定位槽，即使整体盒体倒置、受到颠簸震动，抽屉也不会意外滑开。

设计过程中优先匹配原有田宫15424便携式坑组的安装边界，盒体底部的定位凸台完全复刻原有坑组顶部的卡槽尺寸，装配时不需要对原有便携坑组进行任何打孔、切削修改，直接对齐卡槽按压即可完成固定，拆卸时也只需要向上抬起即可分离，不会损伤原有产品的结构。盒体的壁厚设置为1.2毫米，在保证整体结构强度的前提下尽可能控制自重，避免增加过多携带负担，所有棱边都做了R0.5的圆角处理，既可以避免注塑生产时出现应力集中导致的开裂问题，也能防止玩家取放零件时被锐边划伤。抽屉的抽拉阻尼经过反复调整，既不会因为阻尼过大导致抽拉卡顿，也不会因为阻尼过小导致抽屉自行滑出，抽拉行程设置为总长度的80%，既保证足够的取件操作空间，也能兼顾限位结构的可靠性。

从实际使用场景出发，这套结构还考虑到了赛场临时操作的需求，盒体顶部的平面可以作为临时的零件操作台面，放置待组装的零件、小型工具，表面做了细微的磨砂纹理处理，避免小螺丝、小轴承等光滑零件滚落。整体装配完成后，整体重心依然控制在原有便携坑组的重心投影范围内，携带时不会出现头重脚轻的倾斜问题，即使单手提携也能保持平稳。针对模型零件多为精密塑料、金属部件的特点，抽屉内部的分隔筋位顶部都做了微倒角处理，不会刮伤零件表面的电镀层、喷漆层，对于存放高精度的改装齿轮、轴承等部件，也不会因为接触棱边造成零件精度损伤。

结构设计上采用了等壁厚的均匀结构，所有配合面的拔模斜度统一设置为1.5度，既符合注塑生产的工艺要求，也能保证各个部件之间的配合间隙均匀，不会出现抽拉卡顿、间隙过大晃荡的问题。盒体与原有便携坑组的配合面设置有0.2毫米的间隙余量，即使不同批次的原有产品存在轻微的尺寸公差，也能顺利完成装配，不会出现过紧无法安装或者过松晃动的问题。额外拓展的50毫米空间被均匀分配到两层抽屉结构中，每层抽屉的高度一致，玩家可以根据自己的使用习惯调整不同抽屉的存放品类，比如上层放置常用的工具、频繁更换的配件，下层放置备用的底盘、备件，提升取件效率。
