2英寸遥控玩具驱动行走轮结构设计

项目分类:铸造模 发布时间:2026-05-26 ID:1162098
  • 2英寸遥控玩具驱动行走轮结构设计
  • 2英寸遥控玩具驱动行走轮结构设计
  • 2英寸遥控玩具驱动行走轮结构设计
  • 2英寸遥控玩具驱动行走轮结构设计

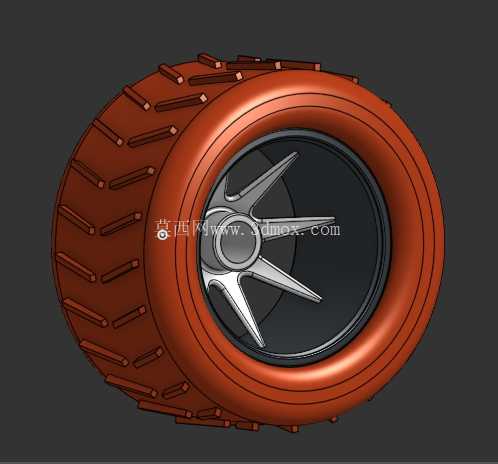

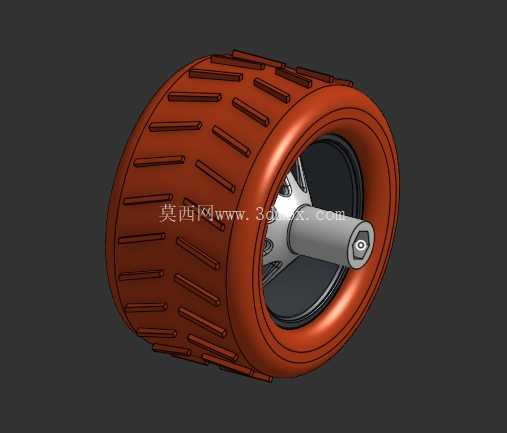

  这款2英寸规格的行走轮组,主要面向小型遥控玩具类产品的行走驱动场景适配,在桌面级遥控车、小型仿生行走玩具、科教类拼装机器人套件中都能找到对应的适配位置,区别于工业脚轮的重载设计取向,这类轮组更侧重轻量化转动顺滑度与外观仿真度的平衡,同时兼顾小批量生产时的成型工艺可行性。从结构拆分来看,整个轮组由外胎、轮毂、轮轴三个核心部分组成,外胎表面做了均匀分布的横向凸条纹理,这类纹理并非单纯的装饰设计,在实际使用中,当玩具在木地板、短绒地毯、磨砂塑料台面等常见居家使用场景移动时,凸条结构可以增加胎面与接触面的摩擦系数,避免轮组打滑空转,同时凸条的凸起高度控制在1.2mm以内,既不会因为凸起过高导致轮组转动时出现明显的颠簸跳动,也能在胎面磨损后保留足够的摩擦冗余,延长玩具的实际使用寿命。

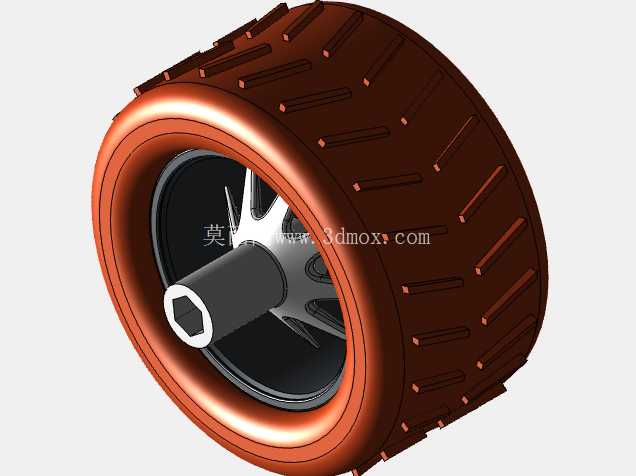

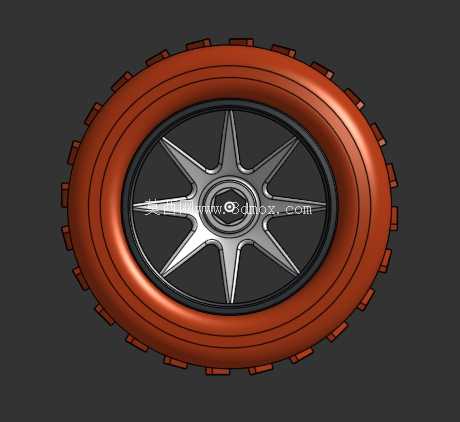

  轮毂部分采用了辐条式镂空设计,六根均匀分布的辐条在保证轮毂整体结构强度的前提下,尽可能减少了轮组自身的转动惯量,对于小型遥控玩具来说,驱动电机的输出扭矩普遍偏小,更低的转动惯量可以让轮组的启动、制动响应速度更快,操控时的跟手性更好,同时镂空结构也能减少注塑或者铸造环节的材料用量,降低单件的生产耗材成本。轮轴与轮毂的配合部位做了轴肩定位设计,装配时轮轴插入轮毂中心孔后,轴肩可以直接贴合轮毂端面完成轴向定位,不需要额外加装卡簧或者定位套,简化了玩具整体的装配工序,轮轴的外露端做了扁位结构,方便与驱动齿轮或者电机输出轴进行周向固定,避免动力传输过程中出现轮轴与轮毂相对转动的打滑问题。

  从安装边界来看,轮组的整体外径为50.8mm也就是标准2英寸,胎面宽度为18mm,轮毂中心安装孔的直径为4mm,适配市面上绝大多数小型遥控玩具的轮轴安装尺寸,轮组安装后两侧需要预留至少2mm的间隙,避免胎面侧面与玩具底盘或者悬挂结构发生摩擦干涉,轮轴的伸出长度控制在12mm以内,既可以保证与驱动结构的配合长度足够,也不会因为轴伸过长导致轮组运行时出现径向跳动。

  设计过程中针对铸造或者注塑成型的工艺需求做了对应的结构优化,外胎与轮毂的结合面做了环形凹槽结构,浇注成型时橡胶材质的外胎可以嵌入轮毂的凹槽内,避免轮组长时间转动后外胎与轮毂发生脱层分离,所有的结构转角处都做了R0.5mm的圆角过渡,既可以避免成型过程中出现应力集中导致的零件开裂,也能让模具的填充过程更加顺畅,减少缺胶、气泡这类成型缺陷的出现概率。实际选型适配时,需要注意这款轮组的额定承载上限为500g,单轮建议承载不超过150g,适配的驱动电机转速建议控制在300rpm以内,过高的转速会导致胎面凸条的抓地力下降,同时也会加剧轮轴配合部位的磨损,对于需要做特技动作的遥控玩具来说,可以在轮毂与轮轴的配合面增加少量润滑脂,降低转动阻尼,提升轮组的空转顺滑度。轮组的胎面硬度控制在邵氏A60度,这个硬度区间既可以保证胎面有足够的支撑性,不会因为承载出现过度形变导致转动阻力增大,也能保留一定的弹性,在玩具经过细小的桌面缝隙或者微小障碍物时,胎面可以通过轻微形变吸收震动,避免玩具出现卡滞或者翻倒的情况。
