可变形积木式卡车机甲结构设计

这款可变形积木机甲的结构设计，核心围绕部件复用的工程逻辑展开，整套结构的所有零件在两种形态下完全通用，不存在专属形态的冗余部件，这一设计思路最早源自模块化快换工装的设计理念，只是将工业场景的快换逻辑移植到了拼装类结构的形态切换上。从实际应用场景来看，这类结构既可以作为青少年科创教育的结构教学载体，帮助学习者理解铰接副的运动限位、部件干涉校验、重心配平等基础机械原理，也能为文创类拼装产品的结构开发提供参考，验证同部件多形态组合的结构可行性。

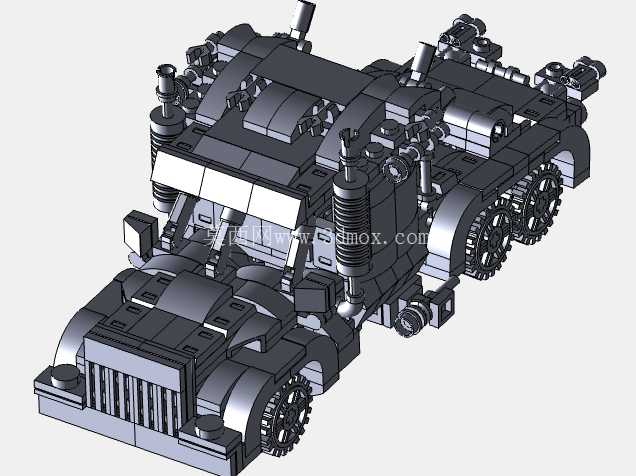

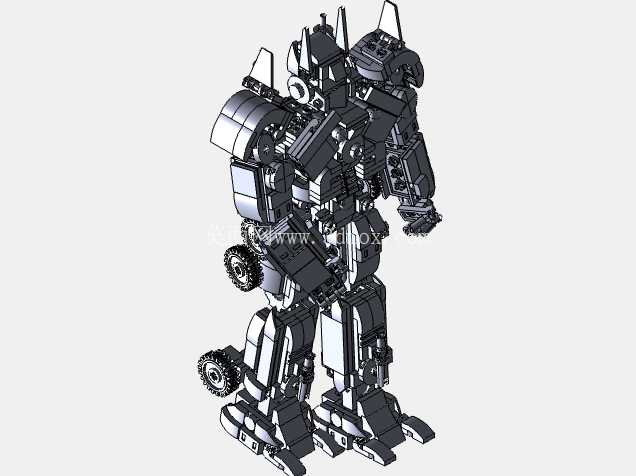

设计过程中最先确定的是两种形态的重心边界：卡车形态下，所有轮系部件必须处于同一支撑平面，轮距与轴距的比值控制在0.65左右，保证推行过程中不会出现侧翻，同时车身上下分层的部件卡接深度不小于单个积木模块高度的1/3，避免形态切换过程中出现部件松脱；机甲形态下，下肢部件的支撑面要覆盖整体投影的70%以上，上肢的铰接转动范围设置了硬限位，肩部转动角度不超过120度，肘部弯折角度不超过90度，避免大角度转动时相邻部件出现运动干涉。

结构的铰接点全部采用标准积木凸点与孔位配合的方式实现，没有额外引入弹性件或者紧固件，所有转动副的阻尼完全依靠部件间的过盈配合提供，过盈量控制在0.02mm到0.03mm之间，既保证转动时没有明显旷量，又不会因为配合过紧导致部件拆装困难。两种形态的切换逻辑遵循最少拆装步骤的原则，整个变形过程不需要完全拆解所有部件，只需要调整躯干、四肢对应铰接点的角度，将轮系部件从卡车的行走位置调整到机甲的躯干、下肢对应卡位，再将车头部分的部件翻转卡接为胸部装甲，即可完成形态转换，整个过程的部件移动路径都经过干涉校验，不会出现部件卡滞或者需要强行掰动的位置。

从外形尺寸与安装边界来看，机甲形态下整体高度约为22个标准积木模块高度，肩宽约为12个标准积木模块宽度，前后厚度约为10个标准积木模块厚度；卡车形态下整体长度约为18个标准积木模块长度，宽度与机甲肩宽一致，高度约为8个标准积木模块高度，两种形态下所有突出部件的外轮廓都没有超出对应形态的外接矩形边界，不存在容易剐蹭断裂的细长悬空结构。部件的分件设计充分考虑了积木类零件的成型工艺，所有零件的拔模斜度统一设置为1.5度，壁厚均匀控制在1.8mm左右，没有出现壁厚突变导致的成型缺陷风险，零件上的凸点与孔位的同轴度公差控制在0.05mm以内，保证不同零件之间的互换性。

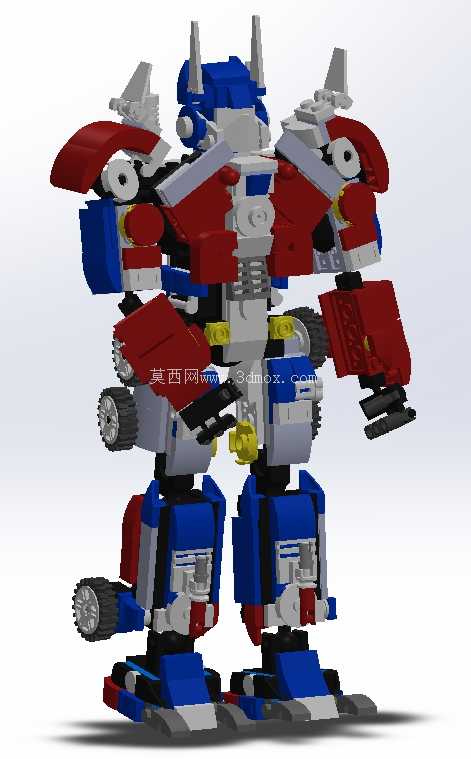

在结构强度校验方面，机甲形态下下肢支撑部件的承重能力按照整体重量的3倍进行冗余设计，卡接部位的接触面积经过计算，正常摆放、轻度搬动的情况下不会出现脱扣；卡车形态下轮系的转动轴与轮毂的配合长度不小于3mm，推行过程中轮系不会出现松脱或者卡滞。整个结构的配色分区也结合了两种形态的视觉特征做了对应设计，蓝色部件主要集中在下肢与车头主体，红色部件作为装甲覆盖件分布在肩部、胸部与腿部外侧，灰色部件作为内部支撑骨架，黄色部件作为铰接点的装饰与卡位标识，既保证机甲形态下的视觉层次感，也能让卡车形态的配色符合常规货运车辆的视觉认知。
