铝型材安装导杆14mm行程压缩弹簧结构

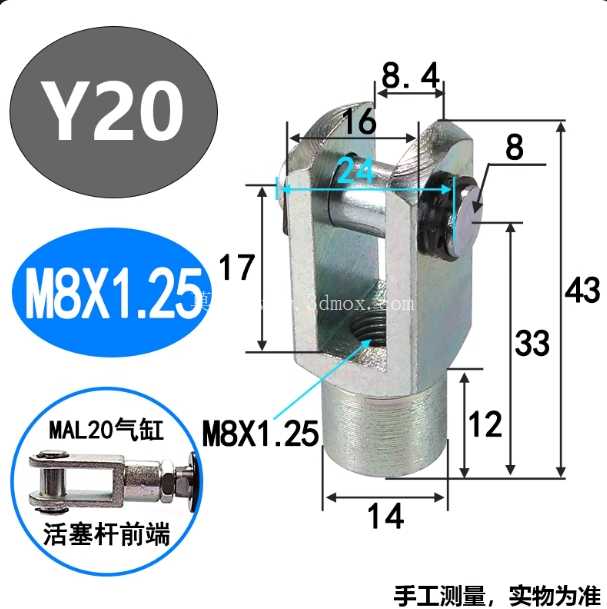

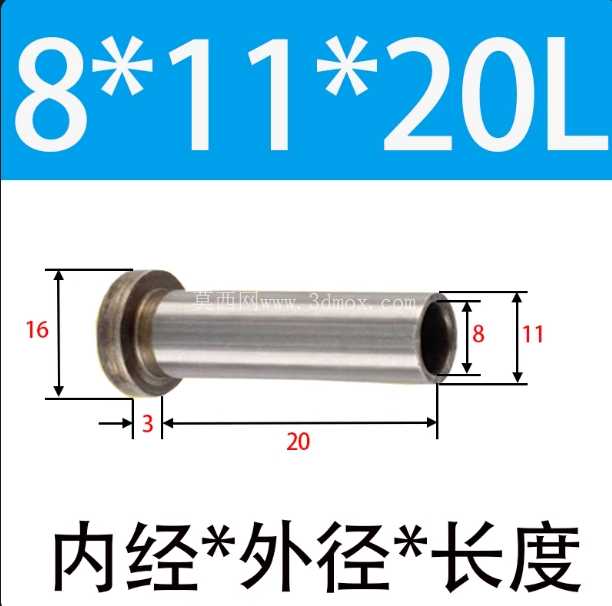

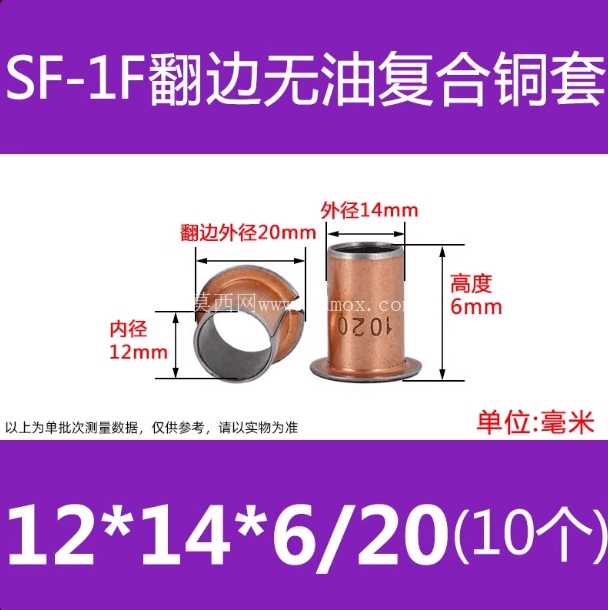

　　这套滑动弹簧组件的核心作用，是在铝型材搭建的工装、非标自动化工位上实现小行程的弹性复位、缓冲顶持功能，日常在流水线挡料机构、夹具快退结构、检测工位的浮动支撑场景里都能见到同类结构的应用。整套结构的滑动副没有采用常规的直线轴承搭配光轴方案，而是选用SF-1F法兰式无油自润滑复合铜套搭配CSR模具高强度套筒，这种选型思路完全是面向小载荷、低频次往复动作的工况做的适配——无油铜套不需要定期加注润滑脂，在多尘的车间工位里不会因为嵌藏金属碎屑出现卡滞，法兰边直接承担轴向定位的作用，不需要额外加工卡簧槽或者加装轴端挡圈，装配时直接嵌入安装板的预制孔即可完成固定，能大幅减少装配环节的零件数量与加工工序。

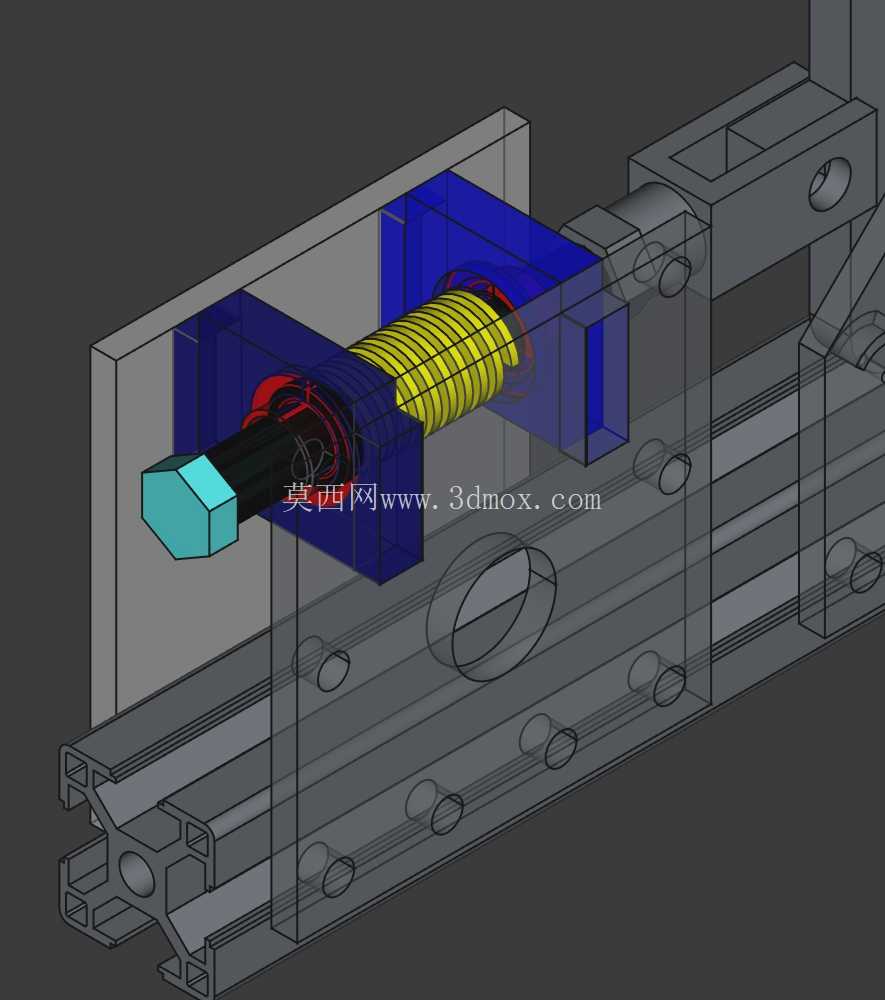

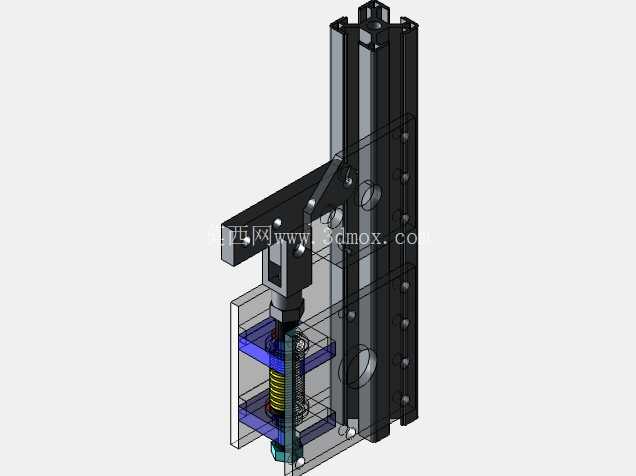

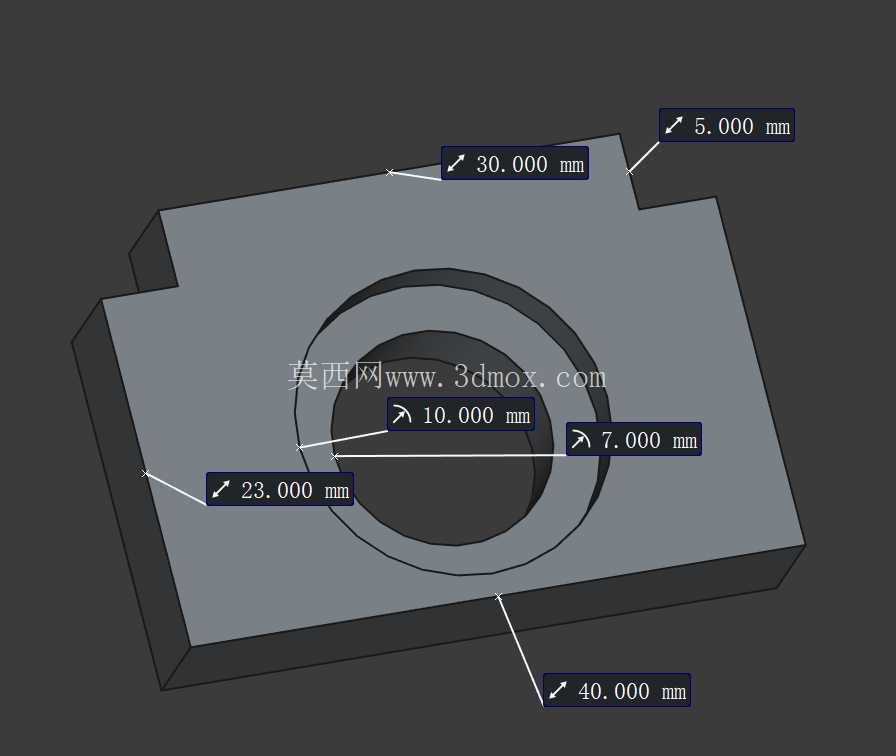

　　整套结构的安装基准完全适配3030欧洲标准铝型材的安装槽距，两块侧装的数控加工侧板和“凸”字形固定板组合后，可直接通过T型螺栓嵌入铝型材的槽道完成固定，不需要额外制作转接安装板，不管是在现有铝型材工装上做改造加装，还是新建设备的功能模块集成，都能快速完成位置调整与锁紧固定。核心的压缩弹簧套在导杆外侧，两端分别抵靠在滑动套筒端面和固定侧板的限位台阶上，14mm的工作行程刚好匹配小行程顶持、复位的工况需求，不会因为行程过长导致弹簧压并失效，也不会因为行程过短无法满足动作余量要求；导杆端部的六角结构既可以作为手动推拉的施力部位，也可以加装缓冲胶头作为工件顶持端，适配不同的工位功能需求。

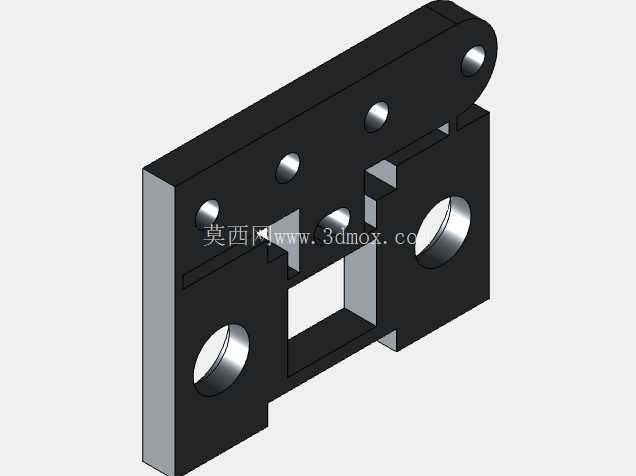

　　整套结构的推拉拉杆和轴座板都做了轻量化的铣削减重，在保证结构刚性的前提下减少了整体重量，所有机加工零件的外形尺寸都控制在80×80mm的常规CNC免费加工阈值范围内，小批量打样时不需要额外支付高额的加工费用，能有效降低原型验证阶段的成本。滑动副的配合间隙控制在0.02-0.05mm之间，既保证往复动作的顺畅无卡滞，又不会因为间隙过大出现径向窜动，弹簧的预压量可以通过调整固定侧板的安装位置做微调，适配不同顶持力需求的工位：用作流水线工件挡停时，可适当加大预压量提升缓冲能力；用作检测探头的浮动支撑时，可减小预压量避免顶伤工件表面。

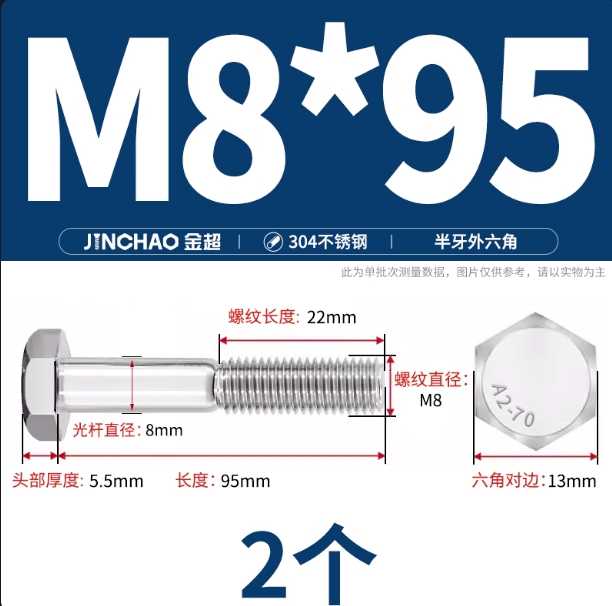

　　结构上没有设计复杂的防尘或者密封结构，因为无油铜套本身的自润滑特性允许少量粉尘进入配合面而不出现磨损，日常维护只需要定期清理表面的铝屑、杂物即可，不需要拆解做深度保养，非常适合车间现场的粗放使用环境。导杆的轴向限位依靠轴端的锁紧螺母实现，拆解维护时只需要松开螺母即可将整个滑动副从安装板中抽出，更换弹簧或者铜套都不需要完全拆解整个安装基座，后期维护的操作门槛极低，普通的车间装配人员即可完成维护作业，不需要专业的设备维修人员介入。
