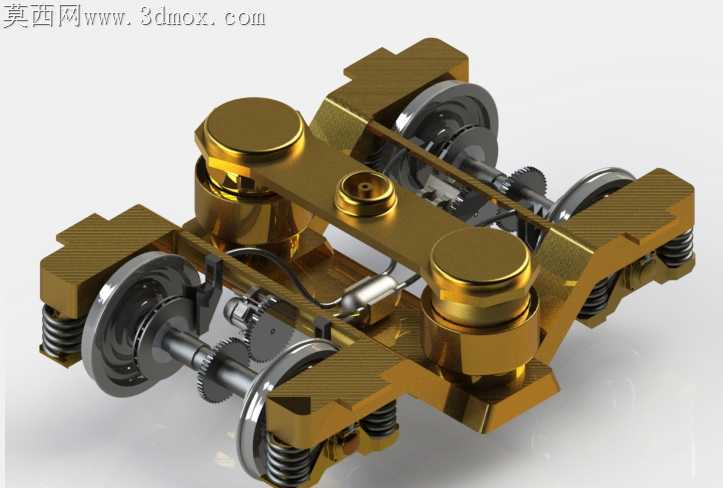

高速列车Y-32型转向架结构设计

轨道车辆走行部长期承受交变垂向冲击与横向蛇行载荷，传统转向架设计常出现轴箱弹簧定位偏磨、齿轮啮合侧隙随载荷波动过大的问题，这套Y-32转向架的结构设计恰恰针对这类现场工况痛点做了针对性优化。侧架与摇枕的衔接位置没有采用常规的刚性止挡，而是将弹簧安装座的接触面做了1.2度的微倾角处理，空载状态下弹簧预压缩量保持在7.2毫米，满载时侧架下移带动弹簧座贴合，既避免了小载荷下弹簧的横向窜动，又能在过曲线时提供足够的横向变位余量，不会出现弹簧卡滞导致的轮对偏磨。轮对与轴箱的配合公差选了H7/k6的过渡配合，轴颈位置预留了0.03毫米的磨削余量，现场压装时不会因为轴温升高出现抱轴故障，齿轮传动组的安装座与侧架做了一体化铸造成型，省去了额外的连接螺栓，避免长期振动下螺栓松动导致的齿轮啮合错位。一系悬挂的弹簧排布做了错位设计，内外圈弹簧的旋向相反，运行中不会出现弹簧圈互相咬合的问题，旁承座的球面接触半径经过反复校核，过曲线时车体与转向架的回转阻力矩保持在合理区间，既不会因为阻力过小出现车体晃动，也不会因为阻力过大加剧轮缘磨耗。制动吊座的位置特意往轮对中心方向偏移了12毫米，制动时闸瓦的压力分布更均匀，不会出现闸瓦偏磨导致的制动距离超标。轴箱转臂的定位节点刚度做了三向差异化设计，纵向刚度偏大保证牵引制动时的传力效率，横向刚度偏柔过滤线路的横向激扰，垂向刚度匹配一系弹簧的固有频率，避免运行中出现共振。整套结构没有冗余的装饰性设计，每一处倒角、每一个安装面的位置都对应实际装配与运维的需求，比如齿轮箱的观察盖预留了足够的扳手操作空间，日常检查油位或者更换密封件时不需要拆解周边部件，弹簧座的排水槽直接贯通到侧架外侧，雨天运行时不会在弹簧位置积水锈蚀。轮对内侧距的尺寸公差控制在正负1毫米范围内，压装轮对时不需要额外调整垫片就能满足装配要求，降低现场装配的工作量。
