DC闪电侠金属质感标识立体造型设计

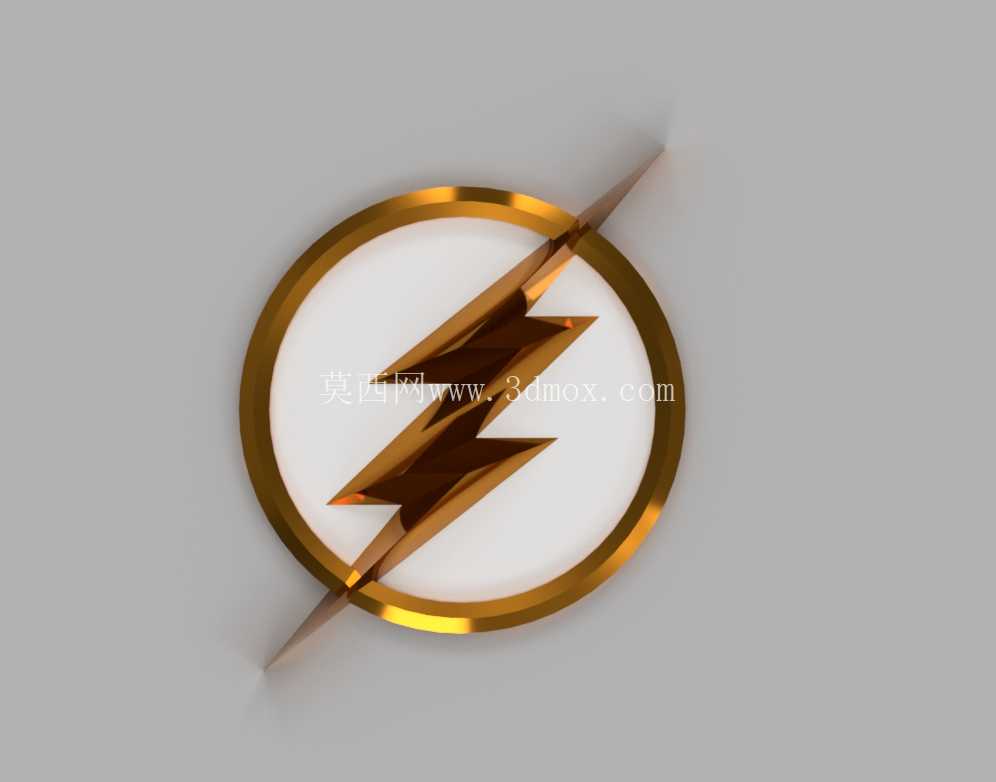

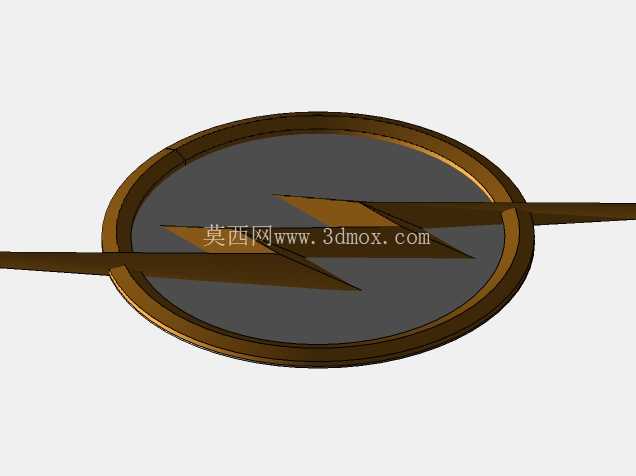

　　这款立体标识造型的设计，最初是面向影视周边衍生品、主题空间装饰以及文创产品开发场景做的结构落地，区别于平面印刷的标识，立体结构的标识在主题展陈、收藏级周边制作、个性化装饰场景中，能通过光影层次传递更强的视觉冲击力，适配墙面嵌入式安装、桌面摆件底座固定、文创产品表面镶嵌等多种装配需求。从结构设计逻辑来看，整个造型采用环形外框加中心闪电符号的双层嵌套结构，外框做了等宽的圆弧过渡处理，环体的截面采用带微小倒角的矩形截面，既避免锐边带来的加工毛刺问题，也能在金属铸造或者3D打印成型后，让光线在环体表面形成连续的高光带，强化金属质感的表现。中心的闪电符号没有采用平面贴片式设计，而是做了和外框同厚度的立体结构，闪电的折线边缘全部做了R0.3的圆角处理，一方面是适配铸造工艺的拔模需求，减少尖角位置的浇铸缺陷，另一方面也能避免安装使用过程中锐边划伤的问题，闪电符号和外框之间采用三点式连接结构，分别在闪电的上尖端、中部折角、下尖端位置设置连接筋，连接筋的厚度控制在环体厚度的三分之二，既保证结构连接强度，也不会因为连接结构过粗破坏标识整体的视觉通透感。

　　在安装边界的尺寸控制上，整个标识的外轮廓直径按照常用的装饰尺寸比例做了参数化设计，外框的宽度占整体直径的十分之一，中心闪电符号的纵向长度和外框内径保持一致，横向最宽处占外框内径的三分之二，不管是缩小做徽章类的小尺寸产品，还是放大做墙面装饰的大尺寸构件，都能保持比例协调，不会因为缩放出现结构变形或者视觉比例失调的问题。针对不同的加工工艺，设计时也做了对应的结构预留，如果采用金属铸造工艺，整个造型的拔模斜度统一设置为1.5度，所有内角的圆角都大于铸造工艺要求的最小R值，避免出现浇铸不足、冷隔等缺陷；如果采用数控加工工艺，所有的曲面都做了G2连续处理，减少加工后的刀痕打磨工作量；如果用于3D打印制作，最小壁厚控制在1.2mm以上，悬空位置的倾斜角度都大于45度，不需要额外添加支撑就能完成打印，降低后处理的工作量。

　　从实际使用的功能特性来看，这款立体标识背面预留了0.5mm深的沉胶槽，安装时可以在沉胶槽内填充结构胶，直接粘贴在安装基面，不需要额外打孔破坏基面结构；如果是需要经常拆卸的使用场景，也可以在背面预留螺柱安装位，通过螺母固定在安装板上，两种安装结构都做了隐藏式设计，从正面完全看不到安装结构的痕迹，保证标识外观的完整性。标识的表面处理适配多种工艺，不管是做镀金、镀铬的亮面金属效果，还是做喷涂、氧化的彩色效果，整个造型的曲面过渡都能保证表面处理后的色泽均匀，不会出现积液、色差等问题。

　　在结构强度校核上，整个造型的受力点主要集中在三个连接筋位置，通过有限元分析验证，在常规的安装使用场景下，即使受到一定的外力冲击，连接筋位置的应力也远低于常用金属或者工程塑料的屈服强度，不会出现断裂变形的问题。针对周边产品开发的需求，设计时还预留了发光结构的安装空间，外框和闪电符号的背面可以铣出0.8mm深的灯槽，嵌入LED灯带后，光线可以顺着造型的边缘透出，做成发光标识，适配主题场馆、潮玩门店的装饰需求，灯槽的走线位置隐藏在连接筋的侧面，从正面不会看到走线的痕迹，不发光的时候和普通立体标识外观一致，发光时能形成均匀的轮廓光效果。
