儿童摇摆小汽车游艺设备结构设计

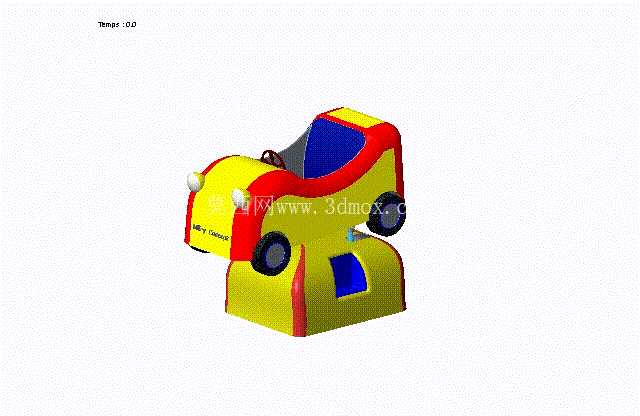

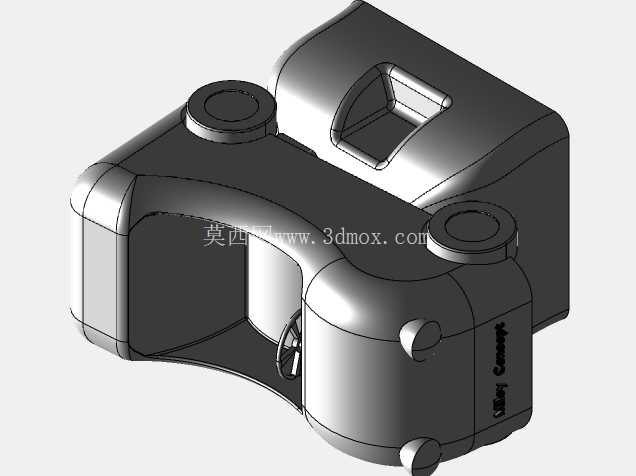

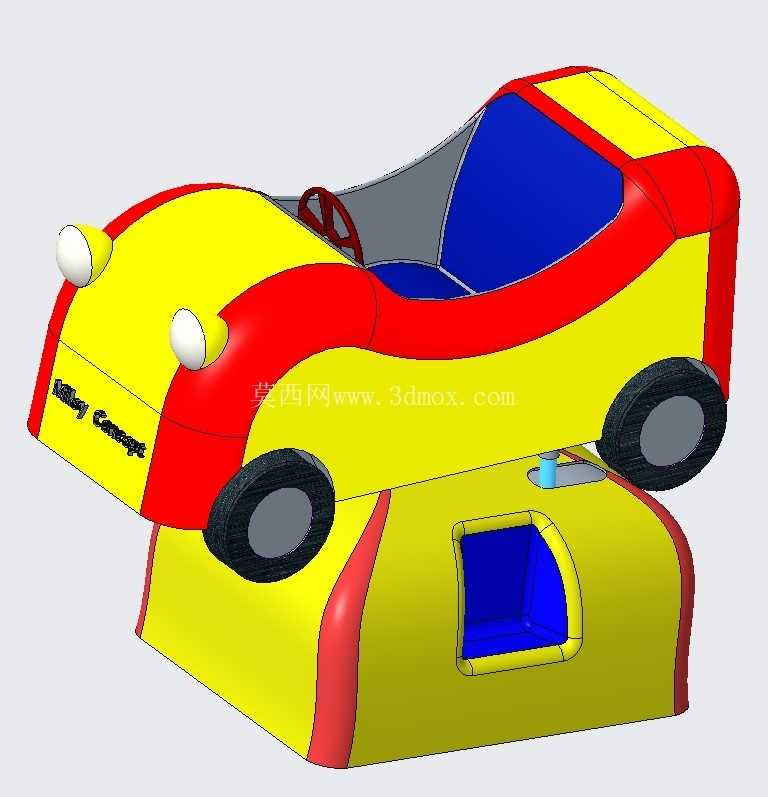

　　该设备为商用场景下的儿童乘用摇摆游艺装置，核心承载结构采用铸造工艺加工的底座支架，整体安装边界适配商超入口、社区商铺、儿童乐园等常规摆放点位，底座安装孔位预留通用膨胀螺栓固定位，无需额外定制地基即可完成落地部署，整机运行时的动载荷经过配重平衡设计，不会对常规商场地砖地面造成压损或移位风险。上部乘用舱体采用卡通化小汽车造型，外壳曲面做全圆角过渡处理，所有外露棱边均设置R15以上的倒圆角，避免儿童磕碰划伤，座舱内部预留符合3-8岁儿童坐姿的乘坐空间，方向盘为装饰性互动部件，转动阻尼设置在儿童可轻松操作的区间，不会出现卡滞或转动过快的问题，车头位置的圆形装饰灯采用内嵌式安装，与外壳曲面齐平，无突出结构。

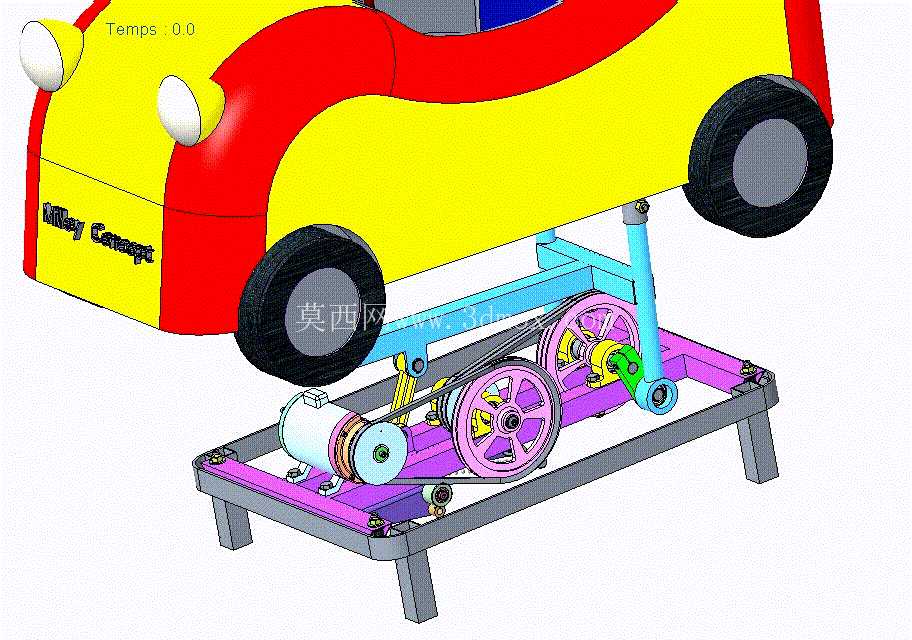

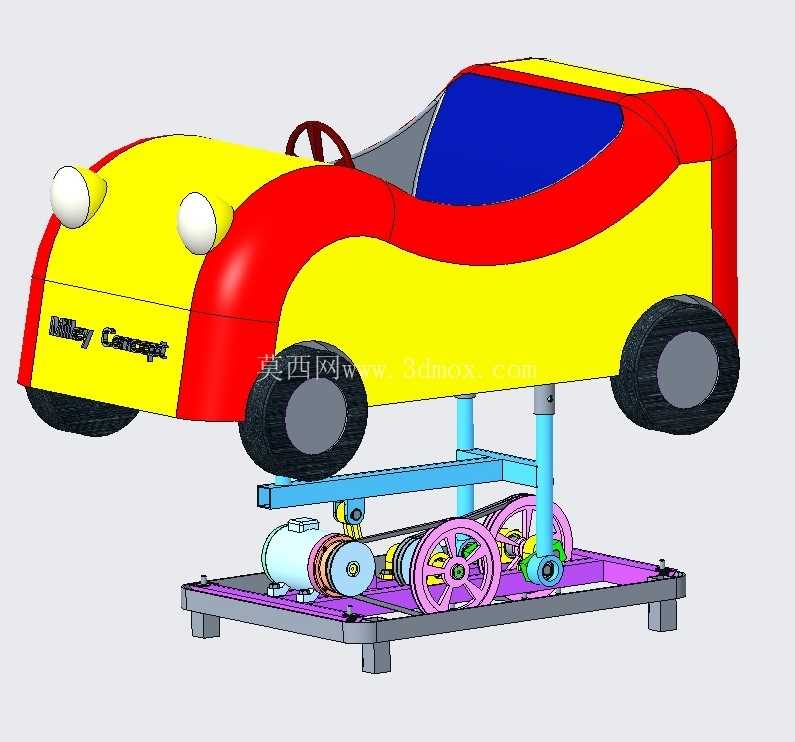

　　下部动力传动单元采用卧式布局，驱动电机通过皮带轮组将动力传递至减速齿轮组，齿轮组输出端连接偏心曲柄机构，将电机的旋转运动转化为上部座舱的规律摇摆动作，摇摆幅度控制在前后15度、上下80mm的区间内，既保证乘用的趣味性，又不会因幅度过大导致儿童受惊或设备侧翻，传动区域全部设置封闭式防护罩，所有运动部件均不外露，避免衣物、手指卷入的安全隐患。整套设备的支撑立柱采用空心圆管结构，在保证结构强度的同时降低整机自重，方便设备转运与位置调整，底座框架采用矩形钢管焊接后整体铸造成型，焊接位置做打磨抛丸处理，消除焊接应力带来的结构变形，底座底部设置四个可调式支撑脚，可适应地面不平整的摆放场景，调整支撑脚高度即可保证整机水平放置，避免运行时出现异常晃动与噪音。

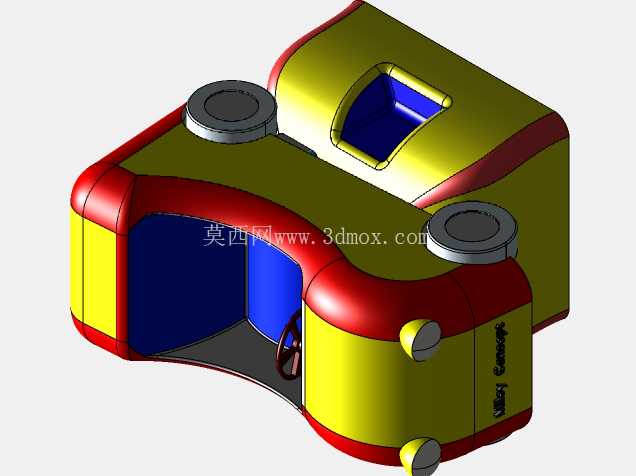

　　座舱外壳采用分块式设计，前后保险杠区域、车身主体、座舱内饰分别为独立部件，通过卡扣与隐藏式螺栓连接，后期维护时可单独拆卸损坏的外壳部件，无需整体拆解座舱，降低运维成本。传动系统的皮带轮设置张紧调节结构，长期使用皮带出现松弛时，可通过调整电机安装座的位置张紧皮带，无需更换皮带即可恢复传动效率，齿轮组采用脂润滑方式，润滑脂密封在齿轮箱内部，日常使用无需频繁加注润滑油，减少运维工作量。设备的电气控制单元集成在底座内部的密封电气盒内，接线端子全部做绝缘防护，外接电源线采用防拉扯设计，避免儿童拖拽导致的接线松脱问题，整机运行噪音控制在55分贝以内，符合商业场所的噪音管控要求，不会对周边商铺经营造成干扰。

　　摇摆动作的运行周期可通过控制板调整，常规设置为单次运行3分钟，运行到设定时长后自动停止，同时控制板内置过载保护功能，当座舱载重超过额定上限、或者传动部件出现卡滞时，电机自动断电停止运行，避免电机烧毁或者结构件过载断裂。座舱与下部摇摆架的连接位置采用橡胶减震垫过渡，可过滤传动机构传递的高频振动，提升乘坐的舒适感，同时减少金属部件直接接触产生的异响。车轮为装饰性固定部件，采用软质橡胶材质包裹，即使儿童肢体触碰也不会造成磕碰伤害，车轮与车身的连接位置做隐藏式固定，外部无突出的螺栓头。整套结构在设计时充分考虑商用场景下的高频率使用需求，所有易损件均采用通用标准件，采购替换成本低，结构受力点均做加厚处理，经过连续1000小时运行测试，结构件无明显变形、传动无异常磨损，可满足商业场所日均上百次的使用强度要求。
