低成本手动台式钢锯切割工装结构设计

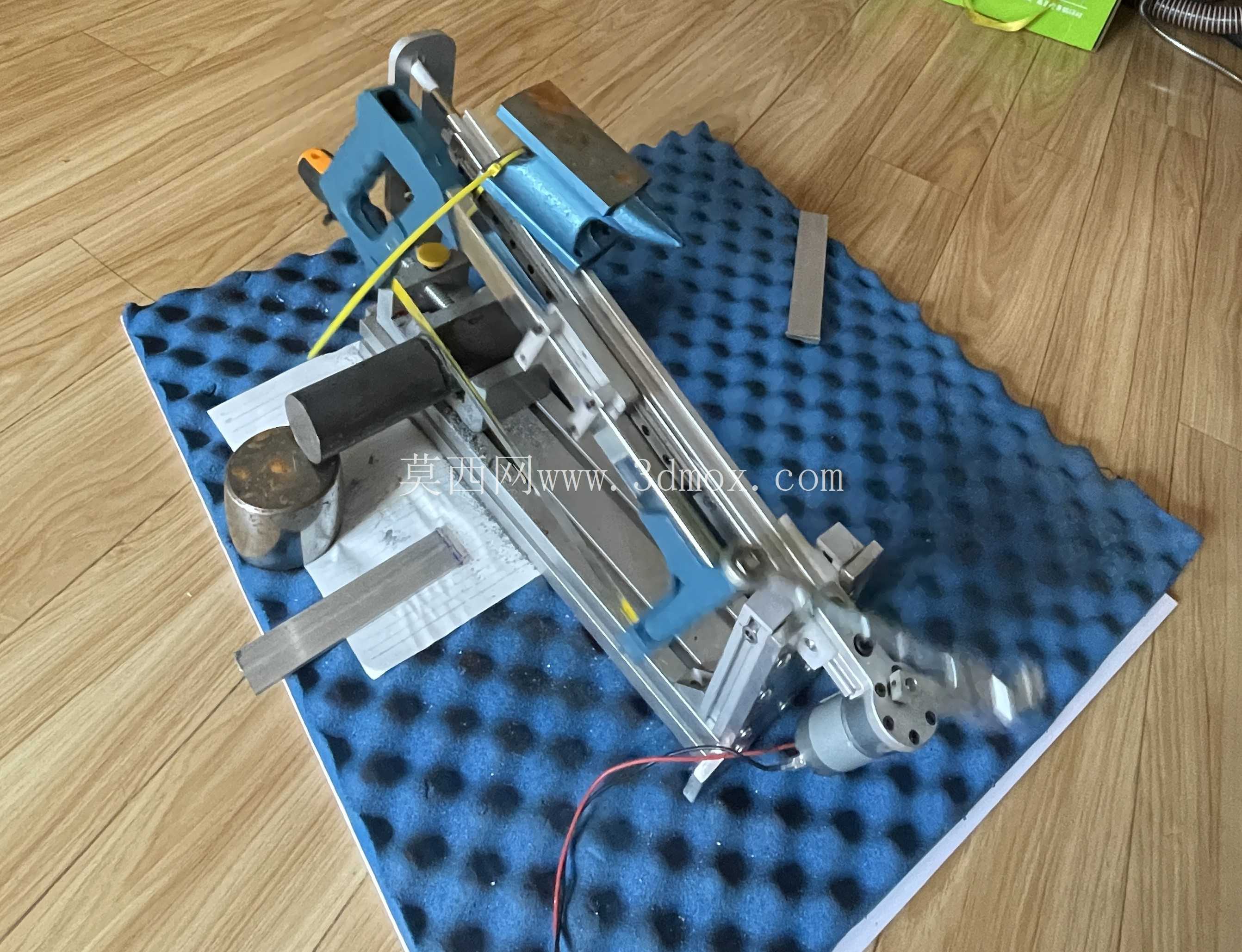

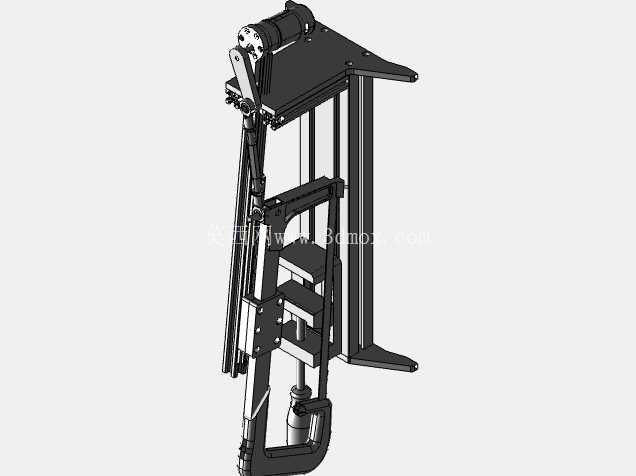

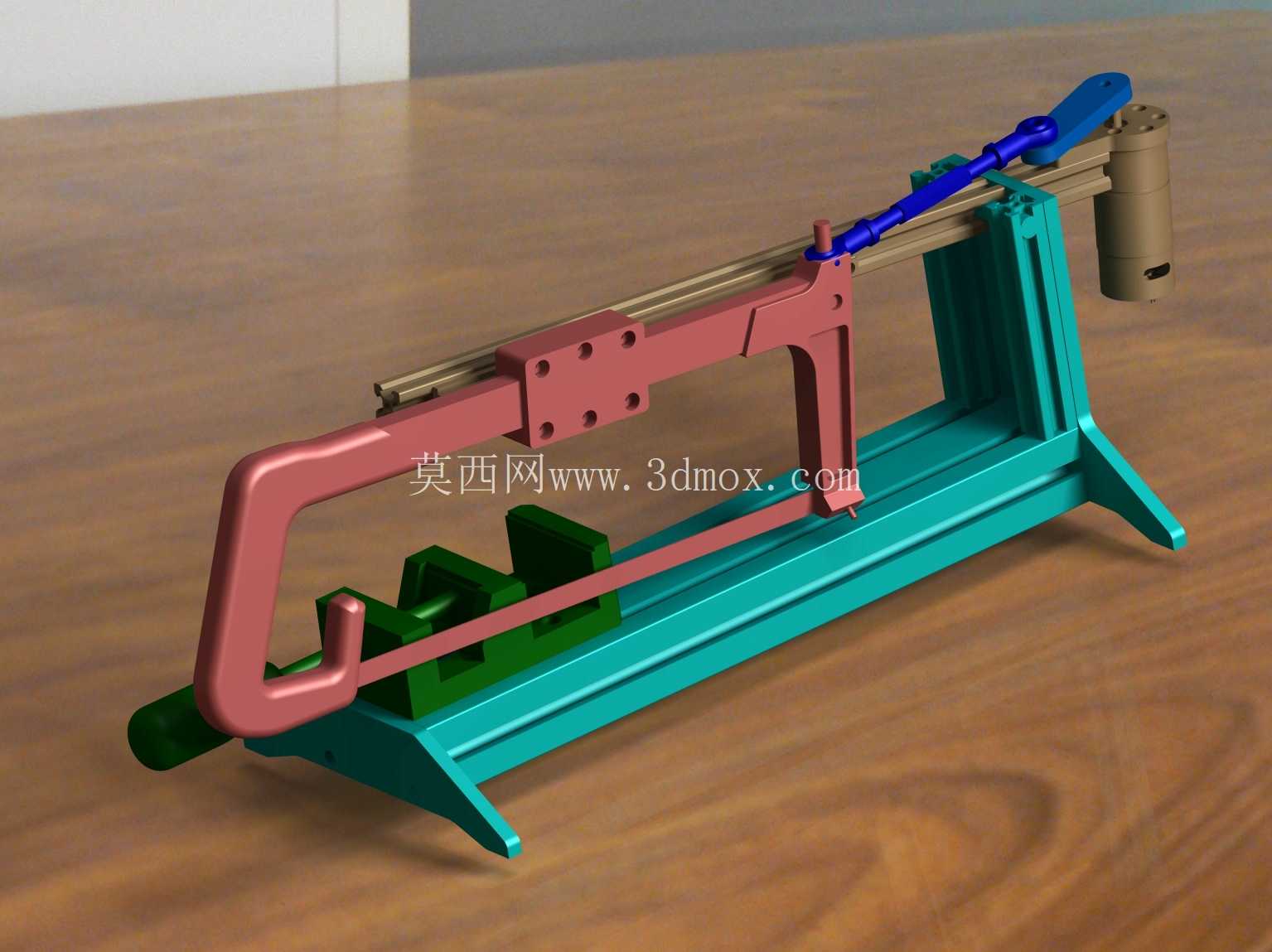

　　这套手动台式锯切工装的设计初衷，是面向小型加工场景下的低频次金属、硬质非金属型材锯切需求，解决手持钢锯施力不稳、切口偏斜、劳动强度大的痛点，适配维修车间、小型五金加工作坊、教学实训场景的单件小批量下料作业，不需要外接动力源，对作业场地的供电条件没有要求，适合临时作业、野外维修配套使用。整套结构采用卧式布局，底部为一体式成型的支撑底座，底座两端设置向外延伸的支撑脚，接触安装面的位置预留防滑垫安装槽，作业时可通过螺栓固定在工作台面，也可依靠自身重量保持稳定，整体安装边界长度控制在常见台虎钳的安装适配范围内，不需要额外改造现有工作台即可直接放置使用。

　　锯架部分沿用传统手用钢锯的锯条安装结构，保留标准钢锯条的装夹接口，可适配市面上常规长度的手用钢锯条，更换锯条时只需要松开端部的张紧旋钮即可完成拆装，不需要额外的专用工具。驱动端采用杠杆式手动压杆设计，压杆与锯架之间通过铰接结构连接，压杆的支点设置在底座尾部的立式支撑座上，作业时向下按压压杆即可带动锯架沿水平方向做往复直线运动，同时压杆的下压力度可直接转化为锯条对工件的进给力，操作人员不需要额外施加垂直方向的压力，只需要控制压杆的往复行程即可完成锯切，相比手持钢锯可降低六成以上的手部施力强度。

　　工件装夹部分设置在底座中部的工位上，采用可调节的V型块与压板组合结构，可适配圆钢、方管、扁钢、小型型材的装夹定位，装夹位置可沿底座的滑槽前后调整，对应不同长度工件的锯切位置需求，装夹螺杆采用标准梯形螺纹，自锁性能可靠，锯切过程中不会出现工件松动移位的问题。导向结构采用两根平行的光轴作为锯架的运动导轨，导轨两端固定在立式支撑座上，锯架通过直线轴承与导轨连接，往复运动的间隙控制在0.1mm以内，可保证锯条运动轨迹的直线度，避免锯切过程中出现锯条偏摆、断条的问题，同时导轨上预留润滑脂注油孔，日常维护只需要定期加注润滑脂即可保证运动顺畅，不需要复杂的保养流程。尾部的配重结构采用可拆装的重力块设计，当压杆抬起时，配重块可带动锯架自动回位，不需要操作人员手动抬升锯架，进一步降低作业的重复劳动强度，配重块的重量可根据锯切材料的硬度调整，锯切硬质钢材时可增加配重块重量提升回程稳定性，锯切软质材料时可减少配重降低回程冲击力。整套结构的零件大多采用标准型材与通用机加工件制作，没有复杂的曲面结构与特殊加工工艺，普通的铣削、钻削设备即可完成全部零件的加工，制造成本远低于电动弓锯床，适合小规模作业场景的自主加工制作。

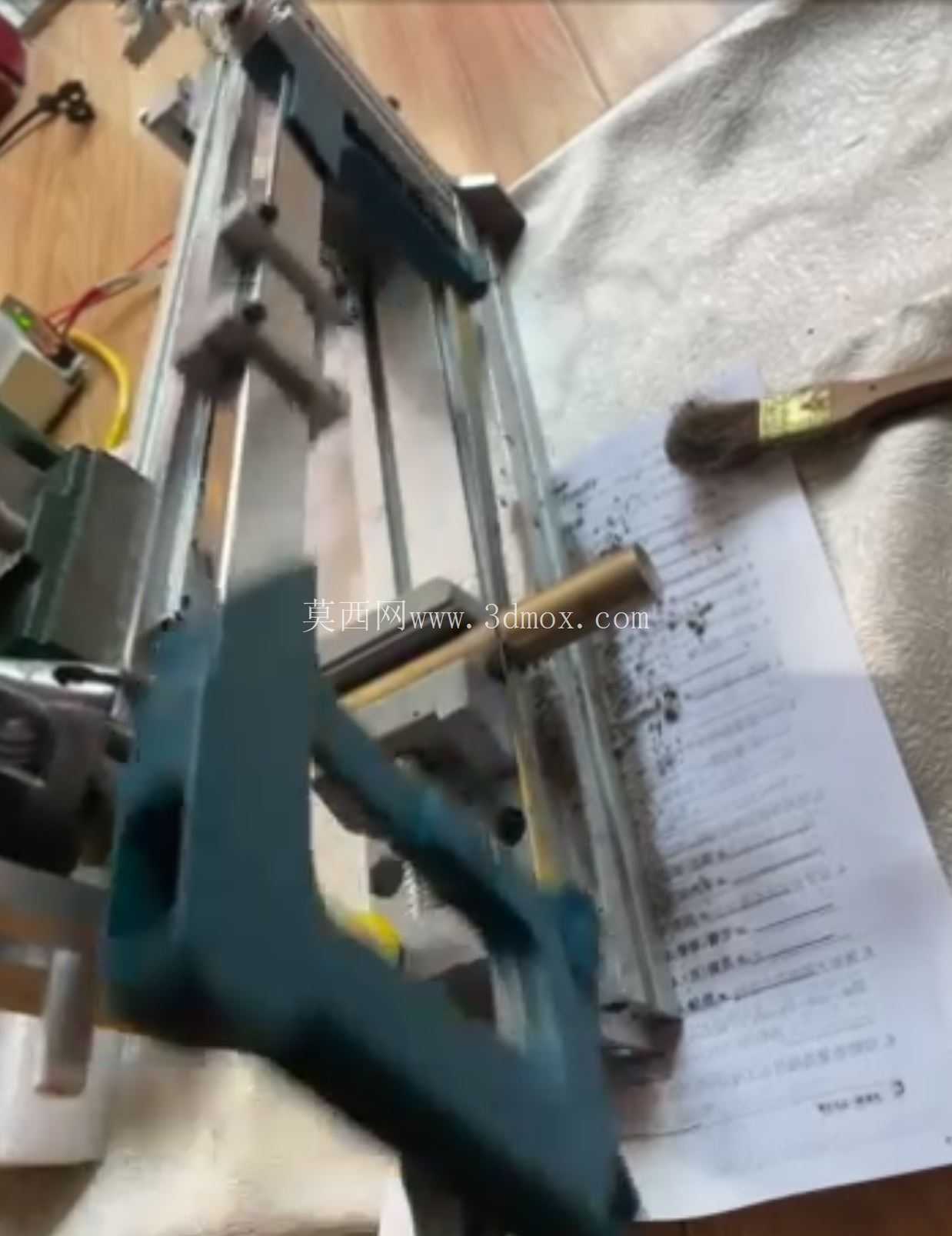

　　在实际使用过程中，这套工装可保证锯切切口的平面度误差控制在0.3mm以内，锯缝宽度与手持钢锯一致，但切口的垂直度远优于手持操作，对于没有电动下料设备的小型作业场景，可有效提升下料精度，减少后续打磨、校形的工作量。设计过程中特意规避了复杂的传动结构，没有采用齿轮、链轮等易损传动部件，整体结构的故障率极低，即使出现零件损坏，也可采用常见的标准五金件替换，不需要定制专用配件，长期使用的维护成本极低。锯架的行程设置为标准手用钢锯的最佳往复行程，既保证了锯切效率，也避免了行程过长导致的锯条脱出风险，压杆的握持位置设置了防滑套安装位，可根据操作人员的使用习惯包裹防滑材料，提升长时间作业的握持舒适度。底座的排屑空间采用开放式设计，锯切产生的切屑可直接从底座的镂空位置落到下方的接屑盘，不会在运动结构内堆积，作业完成后清理切屑十分方便，不会因为切屑卡滞导致运动不畅。
