适配赛车模拟设备的H型变速杆核心构件

这套H变速杆核心构件，主要面向赛车模拟外设的改装与量产场景，是模拟驾驶设备中实现手动换挡手感反馈、挡位逻辑传递的核心执行部件，区别于实车变速箱内的换挡结构，模拟设备用的变速杆构件不需要承受大扭矩动力传输载荷，但对挡位切换的段落感、安装适配性、操作行程的一致性有极高要求，毕竟要还原实车H型换挡的操作逻辑，给驾驶者提供接近真实赛车的换挡反馈，避免模拟驾驶过程中出现挡位虚位、行程错位、操作卡滞的问题。

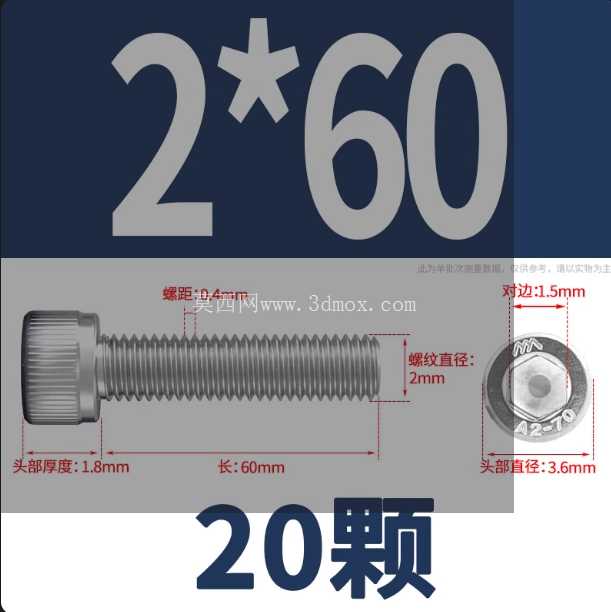

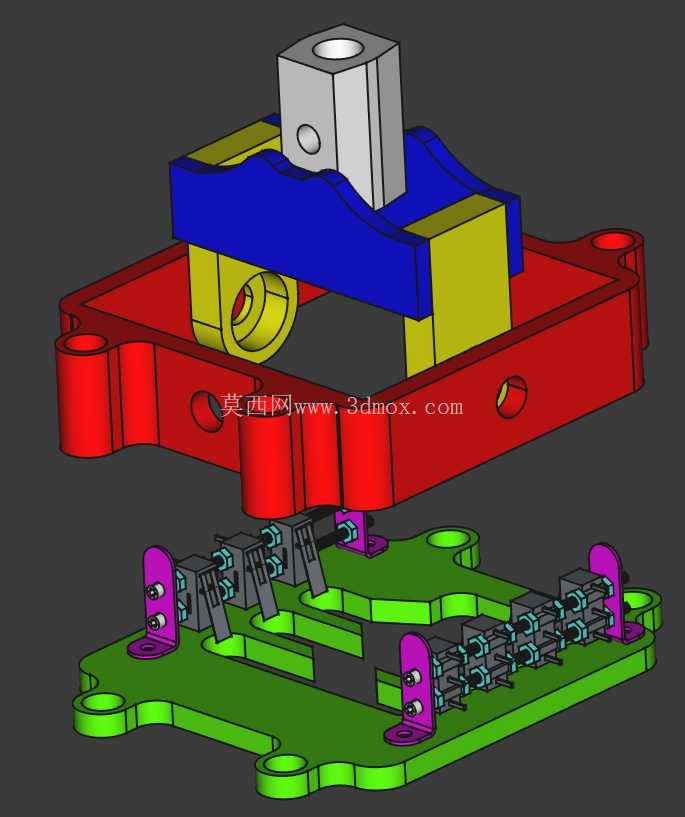

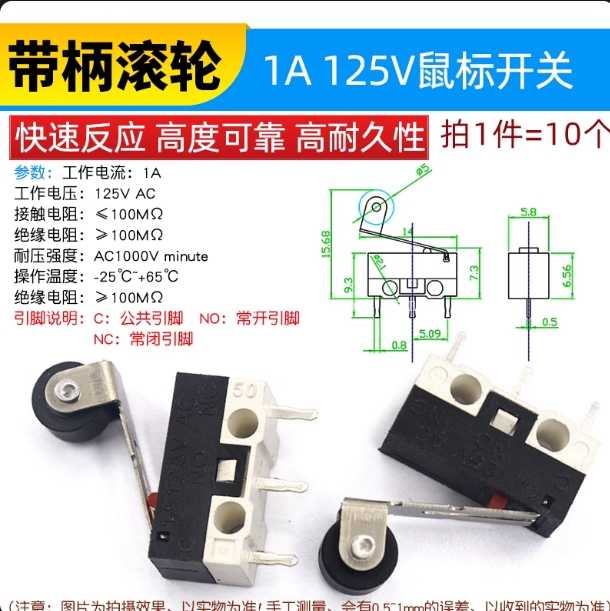

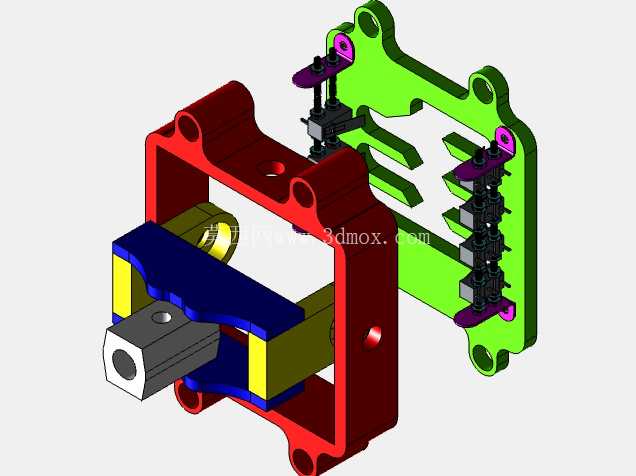

从结构设计逻辑来看，整套构件拆分了上层换挡操作块、中层导向限位座、下层安装基板三个核心装配层级，上层换挡操作块预留了挡杆安装的同轴孔位，孔位公差控制在IT7级，能够适配市面上主流模拟挡杆的安装直径，不需要额外扩孔或者加装衬套就能完成装配；中层的蓝色导向限位座是整个结构的核心功能件，其H型导向槽的轮廓完全匹配手动变速箱的换挡行程轨迹，槽体边缘做了R0.8的圆角过渡，避免换挡过程中出现尖锐棱角剐蹭挡杆拨块的问题，槽体宽度比拨块厚度大0.2mm，既保证换挡滑动过程顺畅无卡滞，又不会因为间隙过大出现挡位晃动的虚位感。下层的红色安装基板和绿色定位板，预留了多组M3规格的安装孔位，孔位间距按照标准模拟赛车座舱的安装型材间距设计，既可以直接固定在铝型材座舱的安装面上，也能适配第三方的换挡器改装底座，不需要用户自行重新打孔定位。

在尺寸边界控制上，整套构件组装完成后的总高度控制在85mm以内，横向安装宽度120mm，纵向深度90mm，整体安装占用空间远小于实车拆车的换挡机构，能够适配桌面支架、集成座舱、壁挂式安装架等多种安装场景，不会和模拟驾驶 setup 中的手刹、方向盘基座、按键面板等其他外设出现安装干涉。所有零件的壁厚都控制在3mm以上，既保证了CNC加工过程中不会因为壁厚过薄出现振刀变形，也能满足长期反复换挡操作的结构强度要求，按照模拟驾驶日常使用频率计算，整套结构的疲劳寿命能够满足百万次换挡操作不出现结构变形、导向槽磨损超差的问题。

设计过程中针对模拟外设的使用特性做了多处细节优化，比如导向座内部预留了弹簧定位柱的安装位，可以根据用户的手感需求更换不同刚度的复位弹簧，调整换挡的入挡阻力；安装基板上的定位孔做了0.1mm的位置度公差控制，保证上下层结构装配后导向槽的中心和挡杆旋转中心完全同轴，避免出现偏磨导致的挡位手感不一致问题；所有零件的外露棱边都做了C1的倒角处理，既去除了CNC加工产生的毛刺，也避免安装调试过程中划伤操作人员。针对CNC加工的工艺特性，所有结构都做了工艺性优化，没有出现倒扣、极小内圆角等需要特殊刀具或者多轴联动才能加工的特征，使用常规三轴加工中心就能完成所有零件的加工，不需要后续的电火花或者线切割工序，能够有效降低零件的加工成本，适合小批量定制加工或者个人DIY制作。

从实际应用的适配性来看，这套构件既可以作为独立的H挡换挡器核心结构使用，搭配挡位传感器、复位弹簧、外壳等配件就能组成完整的模拟换挡器，也可以作为现有市售换挡器的升级替换件，解决原厂塑料构件长期使用后磨损松旷、挡位模糊的问题。结构上预留的扩展安装位，还可以加装挡位阻尼块、挡位检测传感器、震动反馈模块等扩展配件，满足不同层级模拟赛车玩家的改装需求，不管是入门级玩家追求的低成本DIY换挡器，还是高端玩家追求的接近实车的换挡手感，这套核心构件都能提供稳定的结构支撑。
