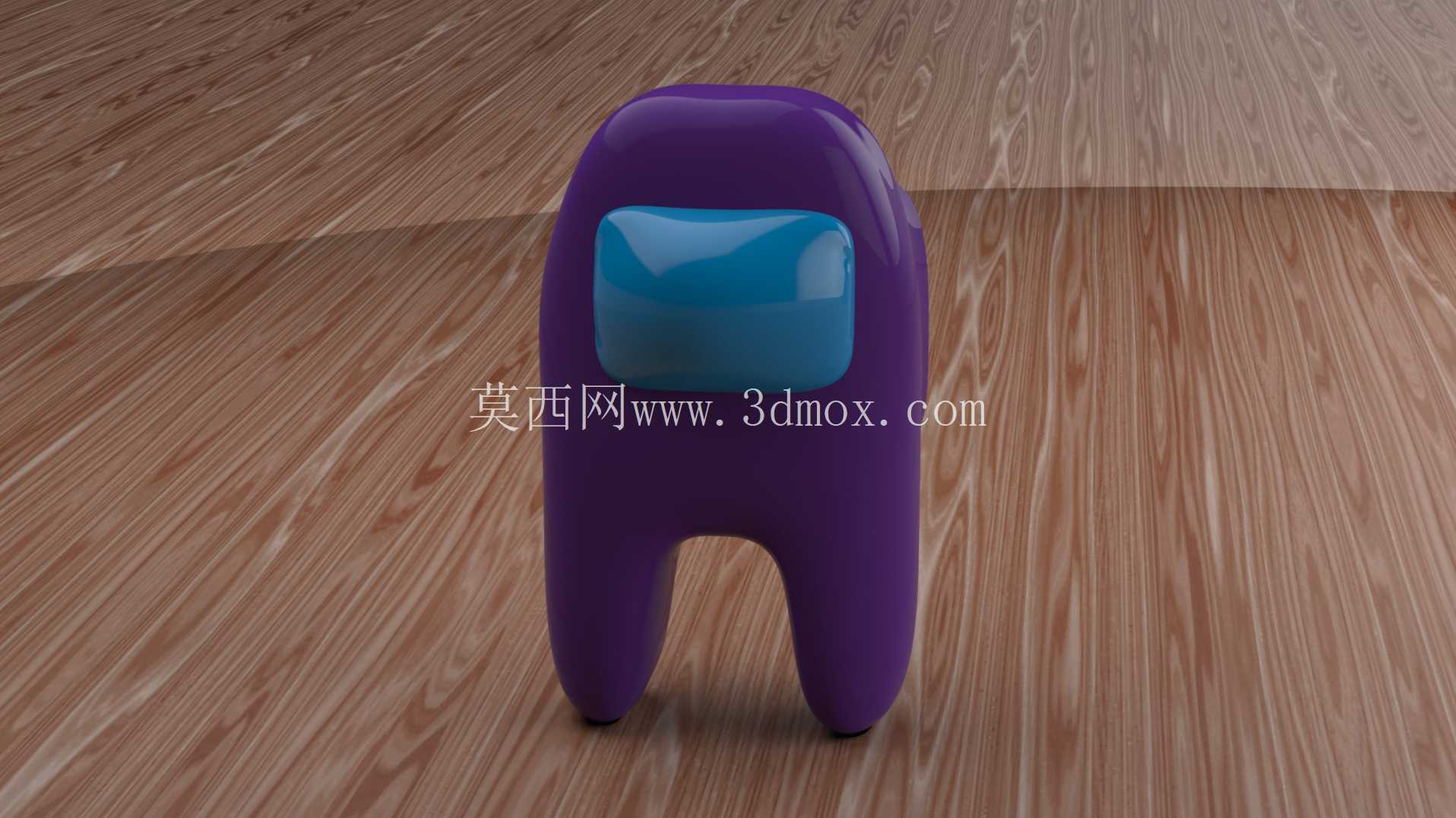

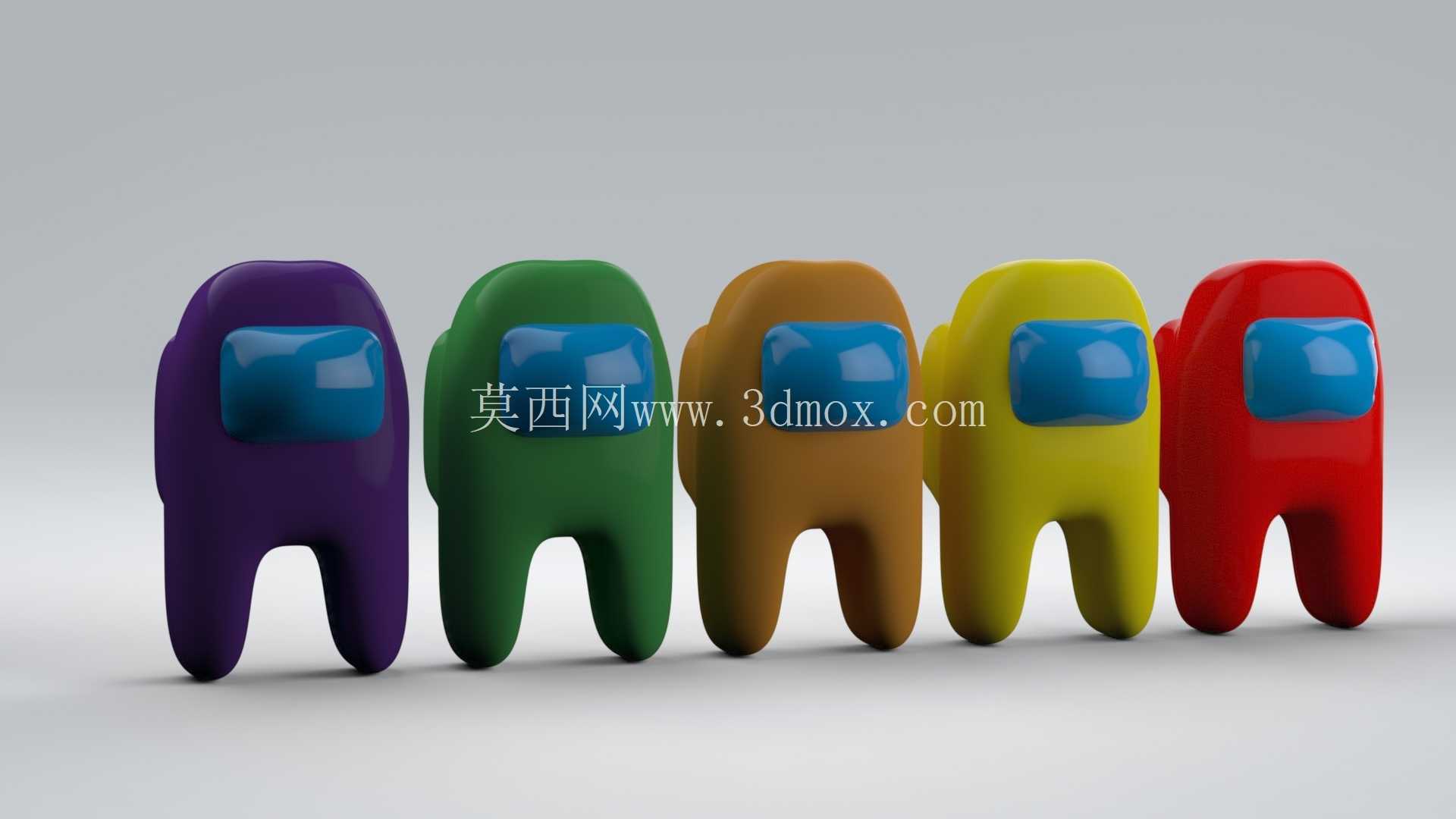

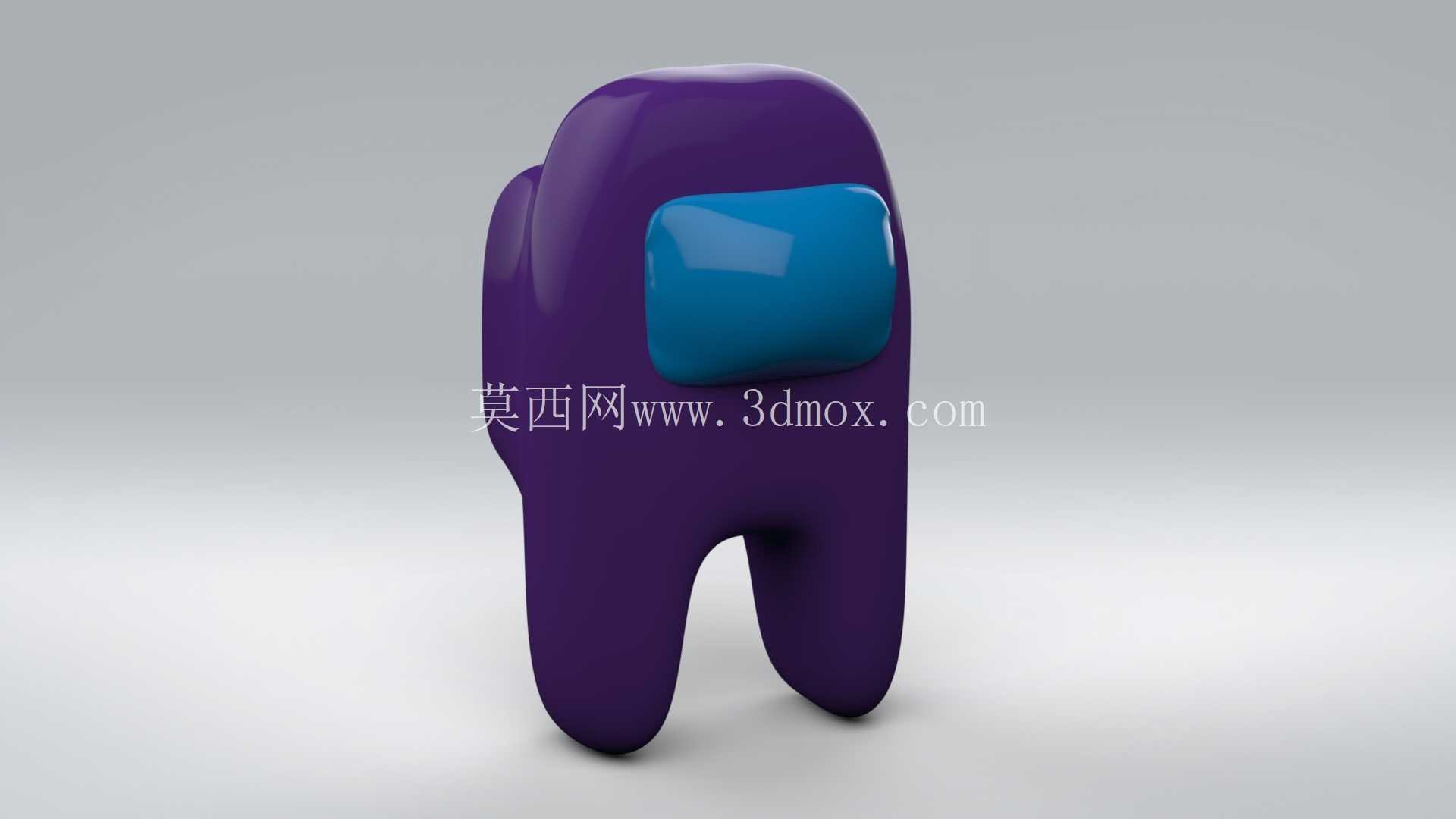

太空狼人杀角色造型铸造工艺件

　　该造型件的曲面过渡设计充分考虑了铸造工艺的成型特性，所有外轮廓圆角均设置为R3以上，避免铸造过程中出现尖角冷隔、应力集中开裂的缺陷，主体躯干部分采用等壁厚设计，壁厚控制在4mm，既保证铸件成型后的结构强度，又能减少金属液充型过程中的紊流卷气问题，降低铸件内部气孔、缩松的出现概率。腿部支撑结构采用对称式分叉设计，两个支撑脚的接地端面共面度公差控制在0.2mm以内，保证摆件放置时的平稳性，支撑脚与躯干连接处做了渐变加厚处理，过渡段壁厚从4mm逐步增加到6mm，避免连接处因截面突变产生铸造应力，同时提升支撑位置的抗冲击性能，防止日常摆放挪动时出现断裂。

　　正面视窗区域采用内凹式沉台设计，沉台深度为1.5mm，沉台边缘与周边曲面做顺滑过渡，该结构既可以还原角色的视觉特征，也为后续表面涂装工序提供定位基准，涂装时可直接沿沉台边缘做分色处理，无需额外制作遮蔽治具，提升后处理工序的加工效率。从应用场景来看，该造型件可作为文创潮玩领域的金属摆件毛坯，经过抛光、电镀、烤漆等后处理工序后，可用于游戏IP周边衍生品、桌面装饰摆件、潮玩收藏件的生产制造，也可作为铸造工艺教学的典型异形件案例，用于讲解薄壁曲面铸件的浇注系统设计、充型模拟分析、工艺参数优化等实操内容。

　　设计过程中对模型的拔模角度做了统一处理，所有沿开模方向的侧壁拔模斜度设置为1.5°，既满足金属模铸造的起模要求，又不会因拔模斜度过大导致造型失真，分模线设置在角色躯干的最大轮廓处，沿侧面中线对称分布，最大程度减少分模线对外观面的影响，降低后续打磨抛光的工作量。模型的整体外轮廓尺寸控制在120mm×80mm×180mm区间，属于中小型精密铸件范畴，适配常规小型低压铸造设备的加工范围，无需定制专用大尺寸工装，浇注系统可采用底注式设计，金属液从两个支撑脚的底部位置进入型腔，充型过程平稳，可有效避免金属液飞溅冲刷型腔内壁，减少铸件表面夹砂、冲砂缺陷。

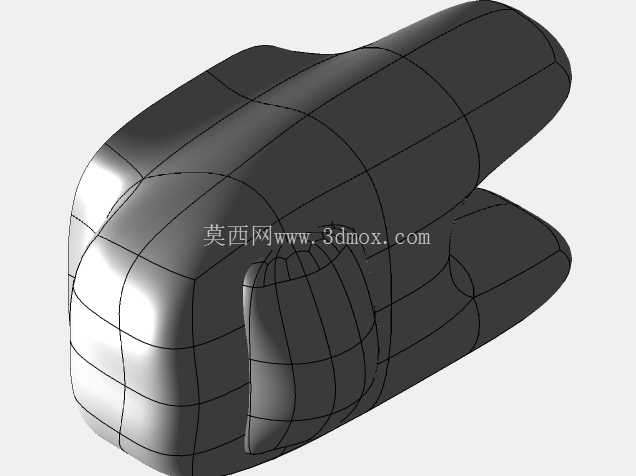

　　模型的所有曲面均做了G2连续处理，表面无突兀的折角、棱边，既保证视觉上的圆润质感，也能降低铸造时金属液的流动阻力，提升充型完整性，对于壁厚较薄的视窗边缘位置，设计时做了局部加厚补偿，避免该位置因金属液冷却过快出现浇不足、冷隔缺陷。在安装边界方面，该造型件底部无额外安装结构，依靠两个支撑脚的平面直接放置，支撑脚接地面积总和约为1200mm²，按照常规锌合金铸件的密度计算，整体重量约为350g，放置时的压强远低于常规桌面材质的承压阈值，不会对放置接触面造成压损，若需要做固定安装，也可在支撑脚底部预留M3螺纹孔的加工余量，后续通过机加工攻丝即可实现与底座的连接固定。
