SVDS气块逆向结构三维设计

在民用休闲射击器材的配件生产与维修替换领域，气块作为气枪动力传输路径上的核心承压构件，直接决定了击发过程中气压的密封稳定性、导气路径的顺畅度，以及扳机组件与气路的联动可靠性，长期以来都是配件复刻、性能优化环节中逆向测绘的重点对象。本次完成逆向构建的SVDS气块，主要适配对应型号的气动枪械，承担着储气腔出气导流、击锤联动触发、枪管连接定位三重核心功能，是衔接枪械动力段、击发段与发射段的关键枢纽部件。

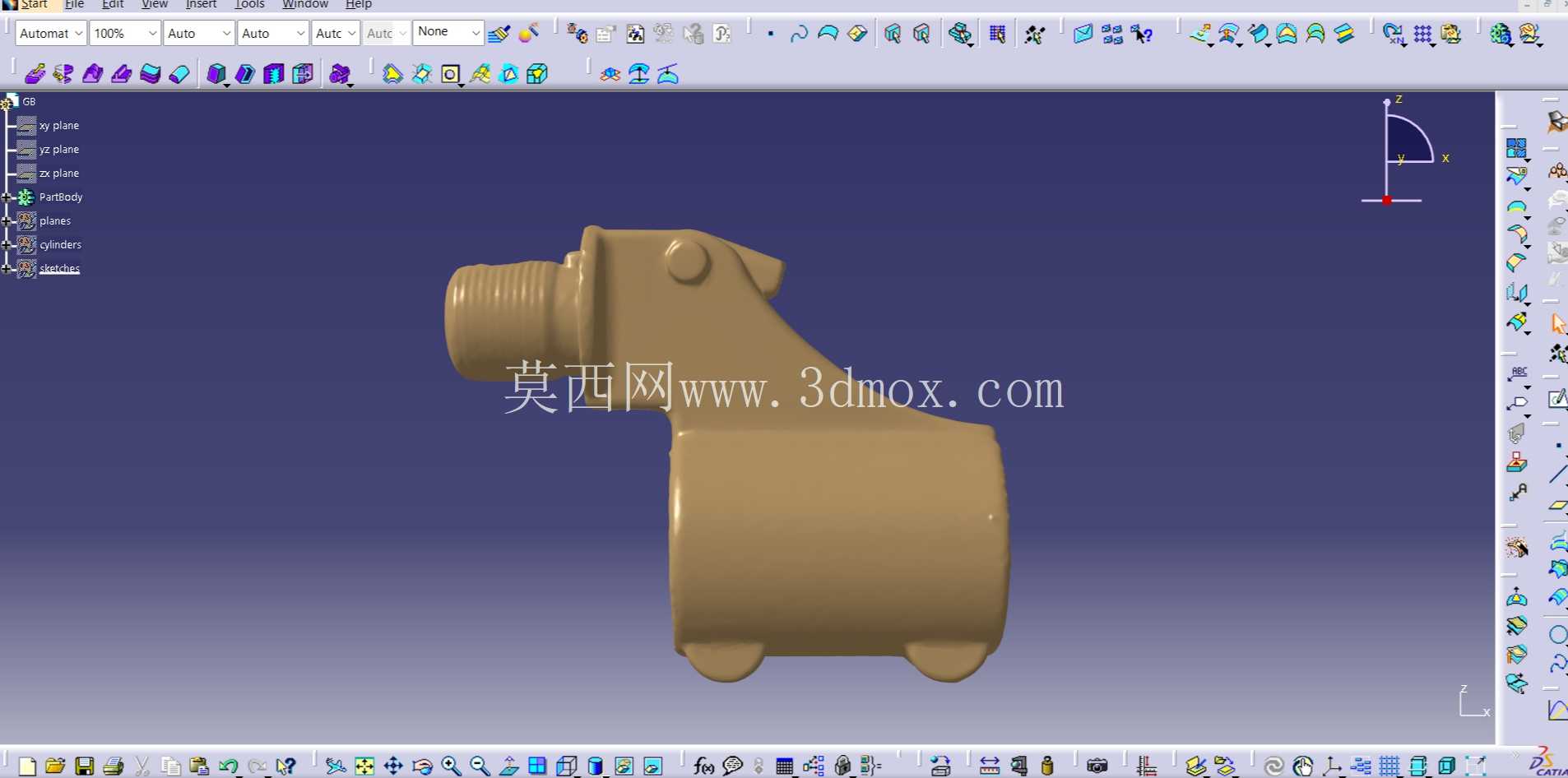

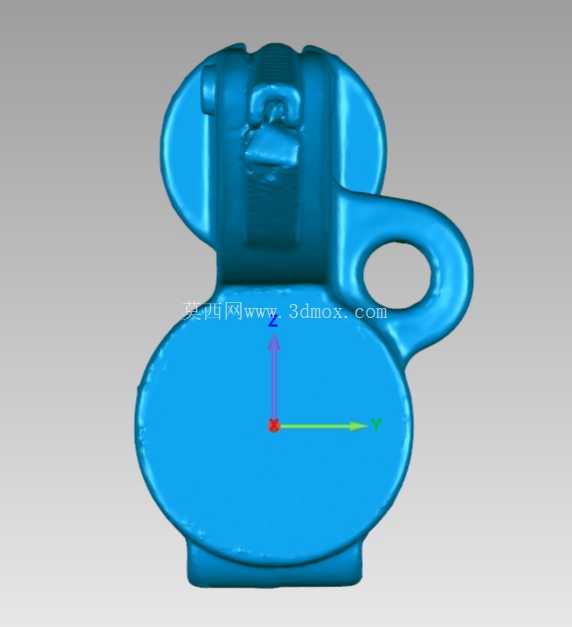

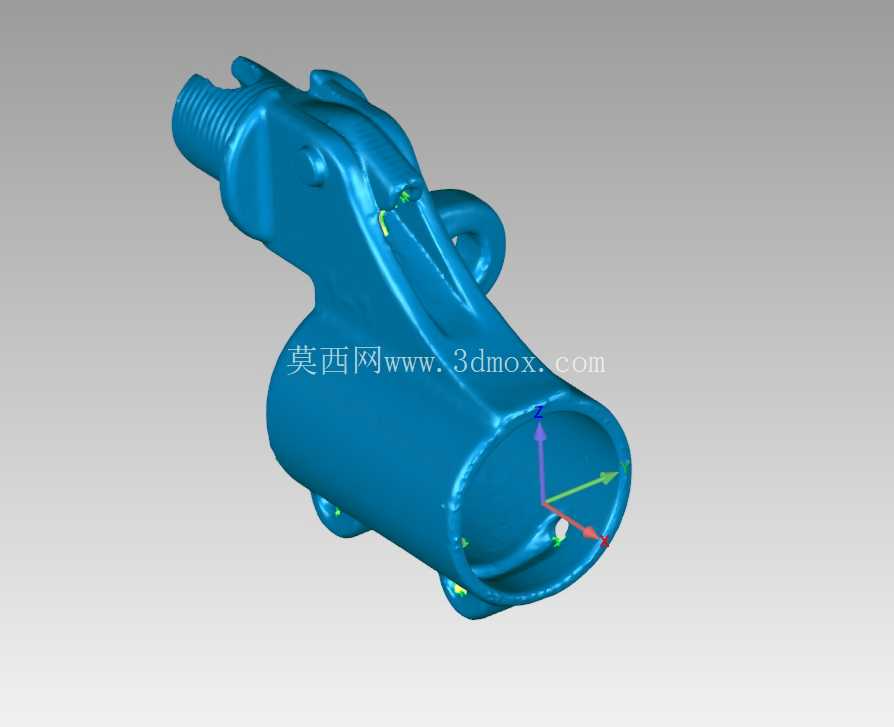

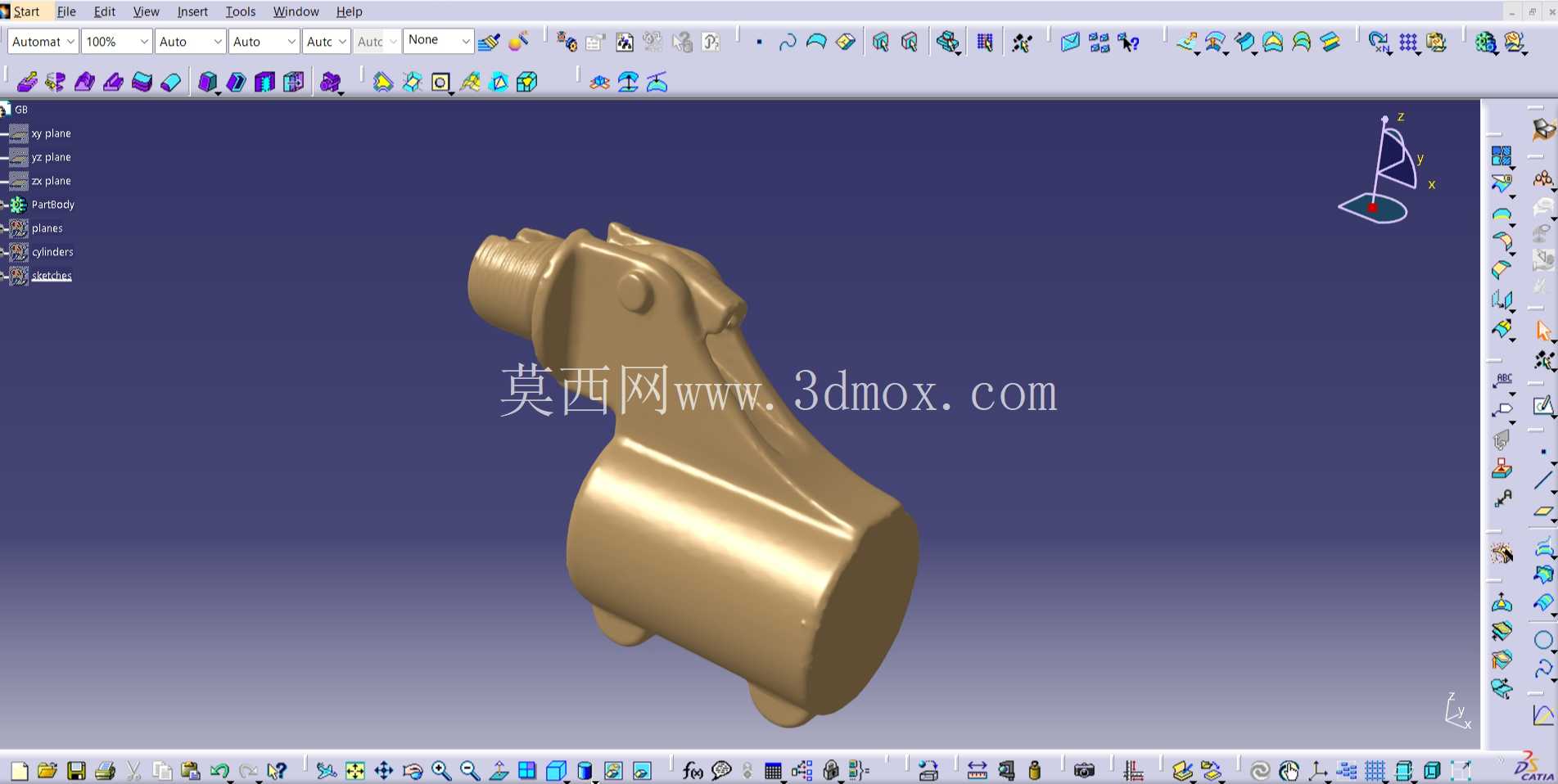

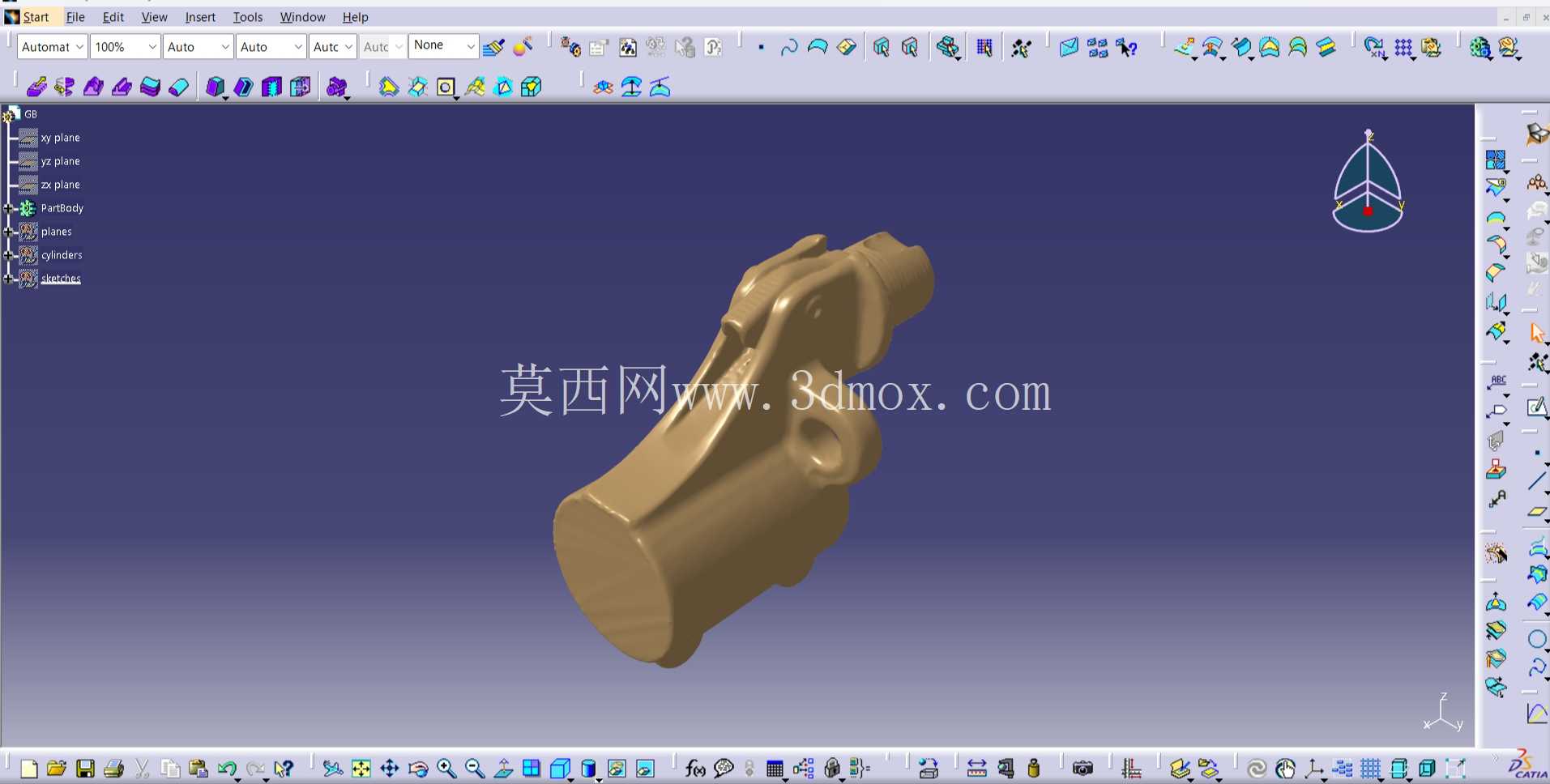

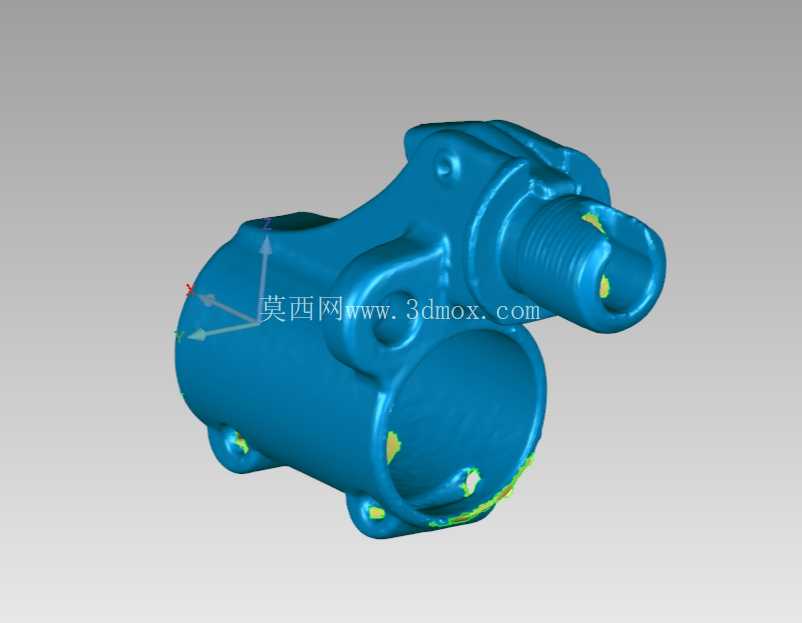

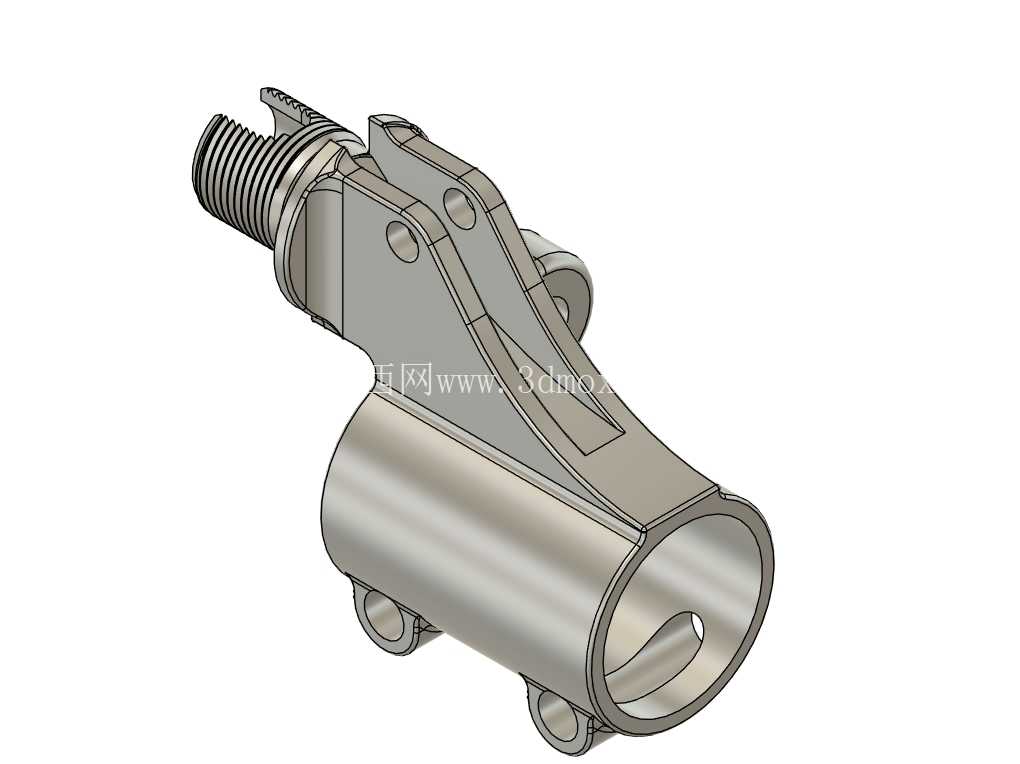

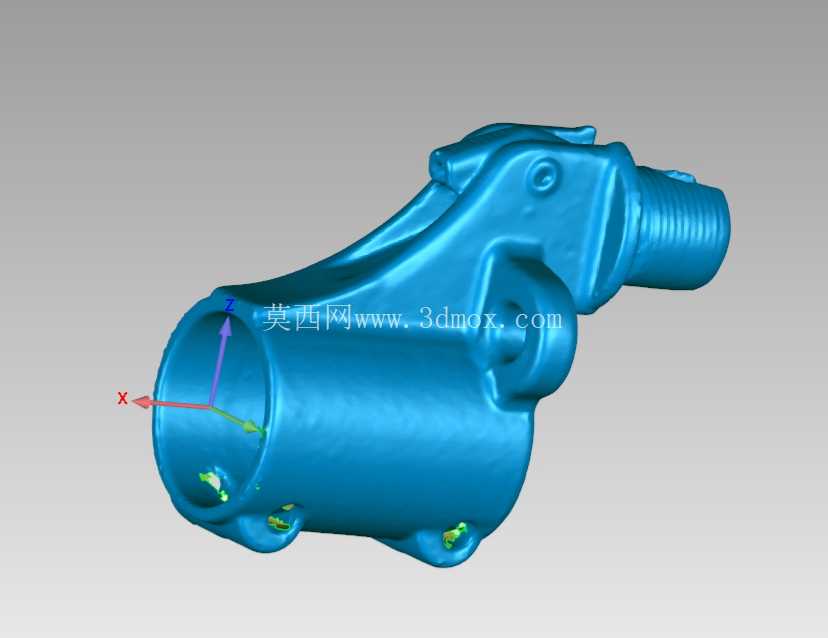

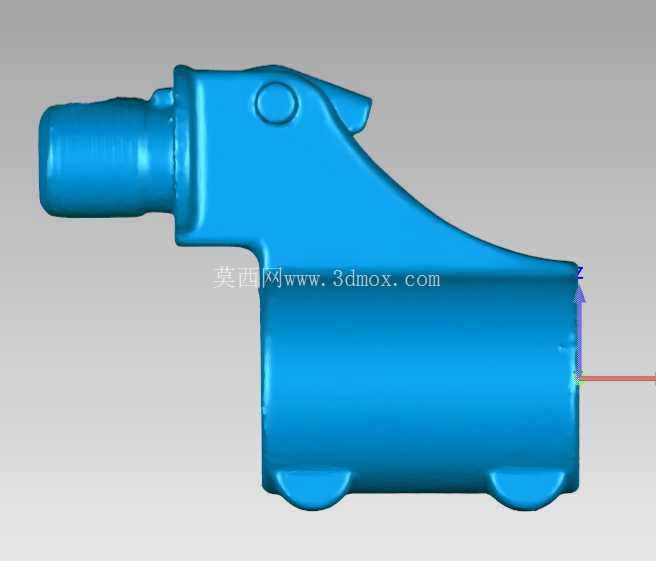

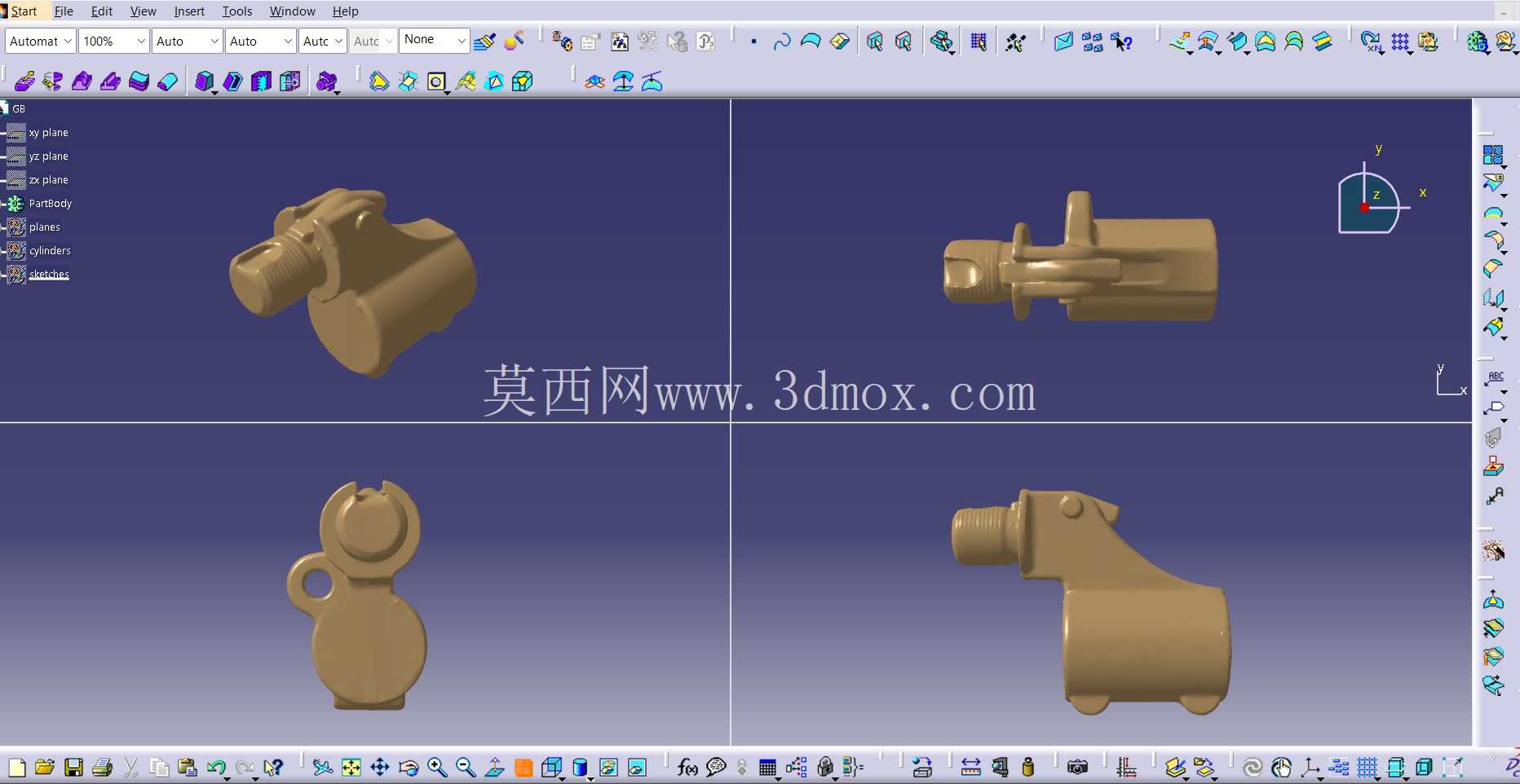

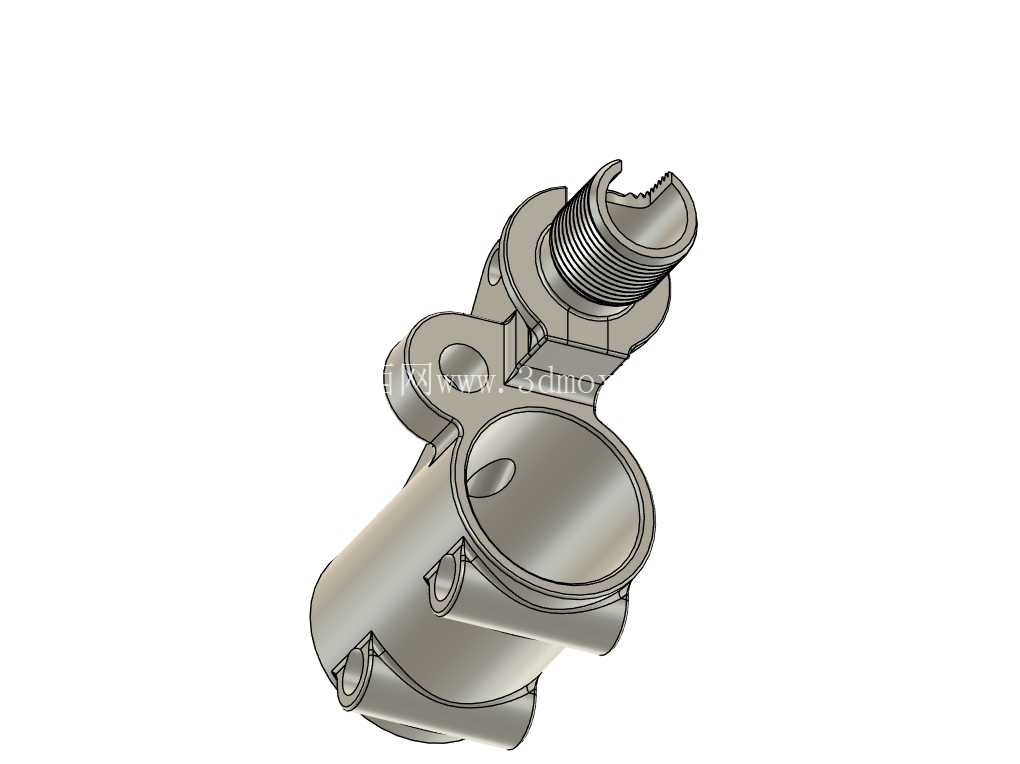

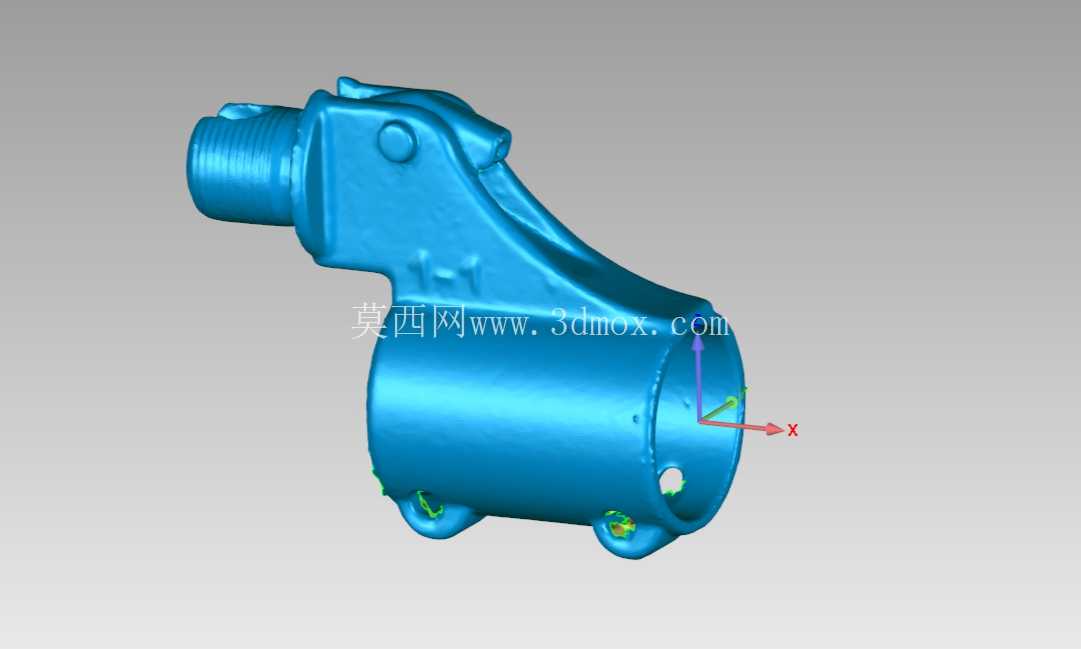

从实际使用场景来看，这类气块长期承受交变气压冲击，每次击发时内部气路都会经历瞬时高压充入、快速泄压的循环载荷，同时还要承受扳机连杆、击锤组件反复动作带来的机械摩擦与碰撞，因此对构件的尺寸精度、形位公差、材料强度都有较高要求。在逆向设计过程中，首先依托扫描获取的网格数据进行点云对齐，优先锁定安装基准面的位置精度：气块下端的圆筒状结构为枪管配合段，内孔直径与枪管外径采用H7/h6的间隙配合公差，配合长度覆盖枪管连接段的全部定位区域，保证装配后枪管与气路的同轴度误差控制在0.02mm以内，避免击发时出现弹丸偏心、气压泄漏的问题。

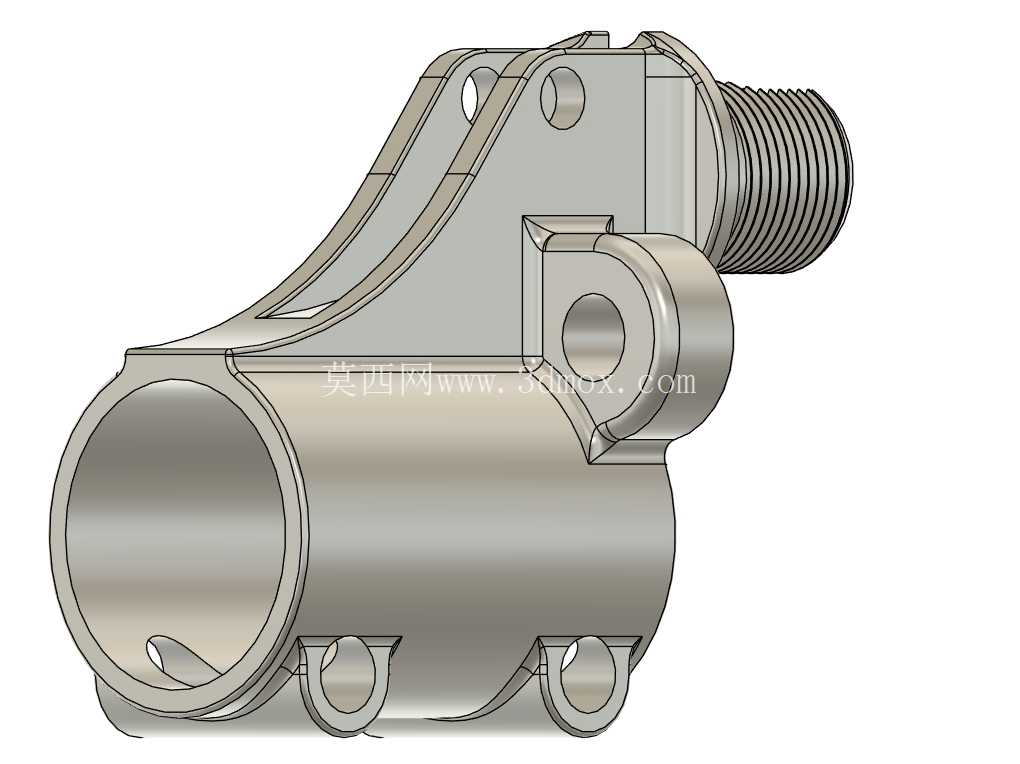

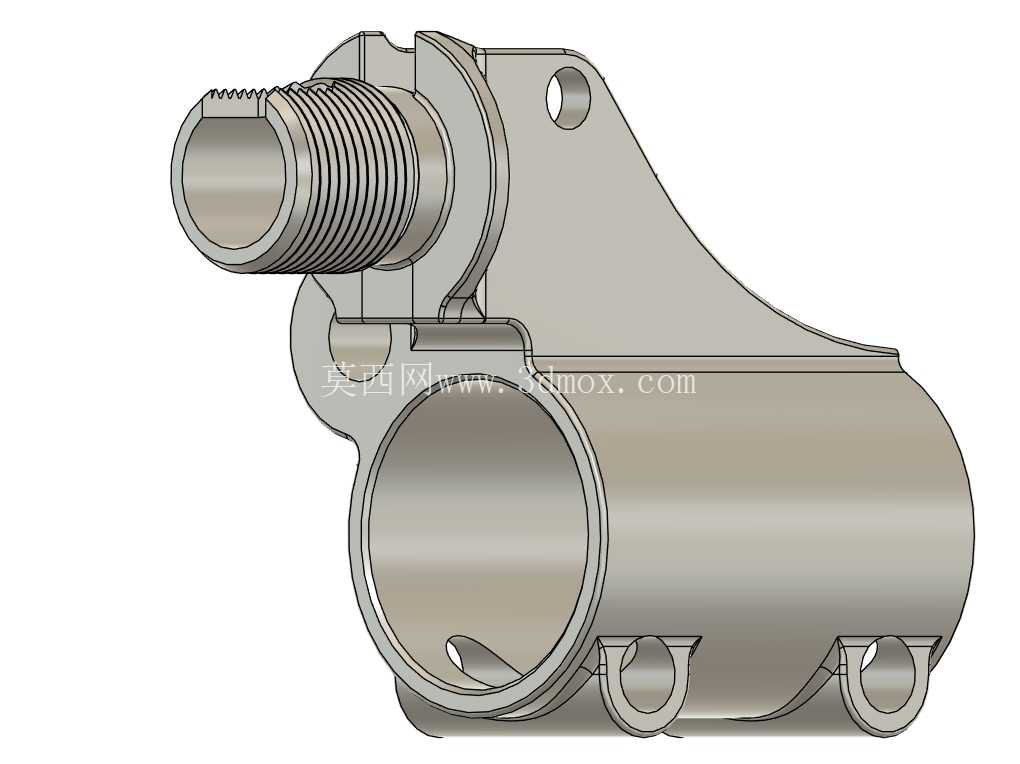

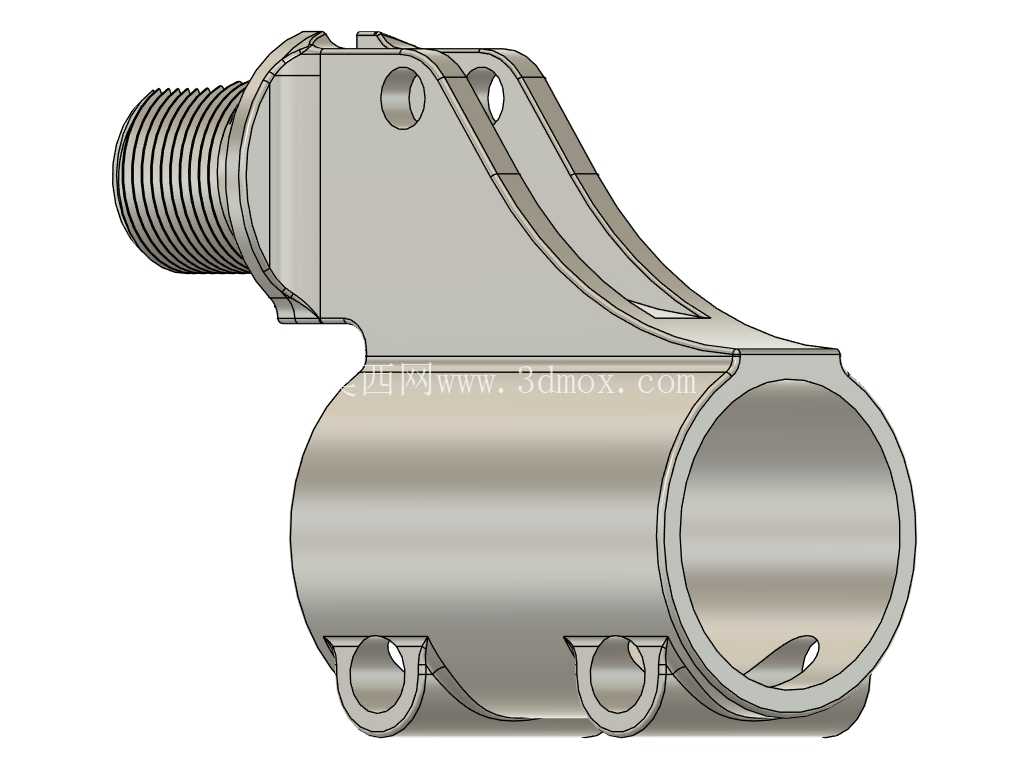

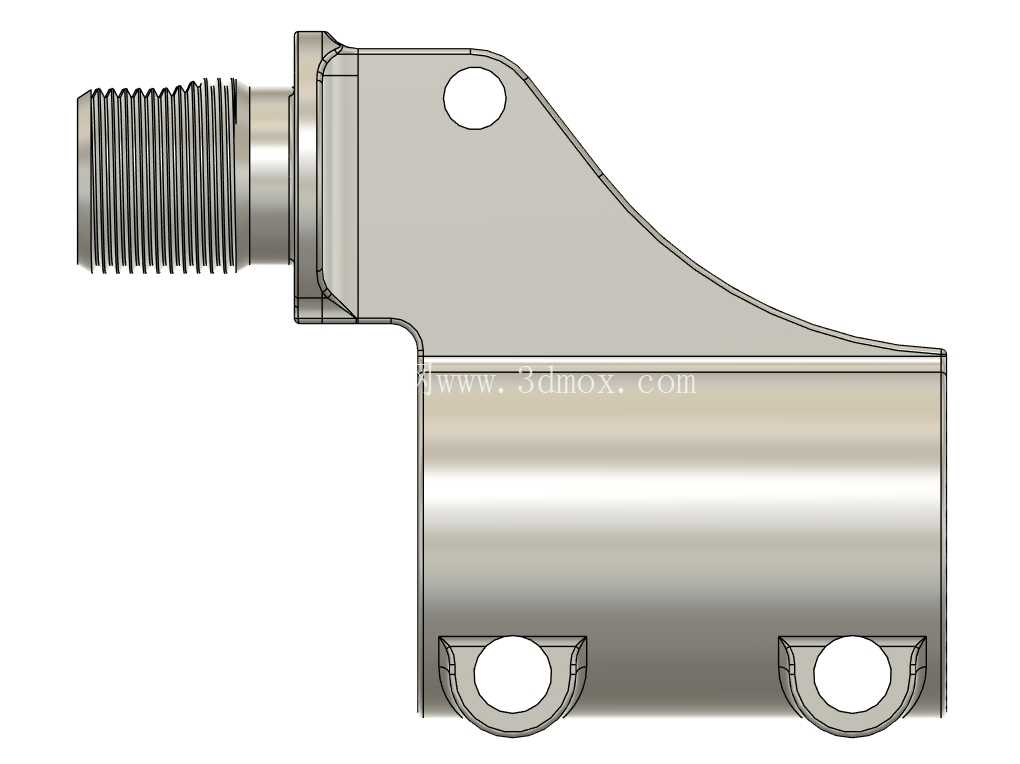

气块侧上方的铰接结构是击发联动的核心安装位，两个同轴的销孔分别对应击锤连杆与扳机阻铁的安装轴，逆向过程中严格还原了销孔的中心距、孔轴垂直度，以及铰接面的让位间隙，保证扳机扣动时的力传递路径顺畅，不会出现卡滞、双发连动的故障。前端的外螺纹段用于连接气瓶转接接头，螺纹规格采用标准气动密封管螺纹，牙型角度与螺距完全匹配原厂配件参数，螺纹根部设计有退刀槽与密封垫圈安装位，保证高压气体充入时的密封性能，避免出现慢撒气、击发气压不足的问题。

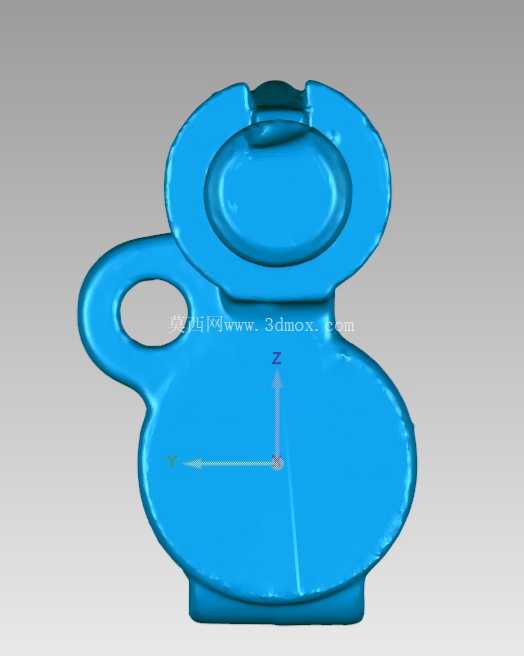

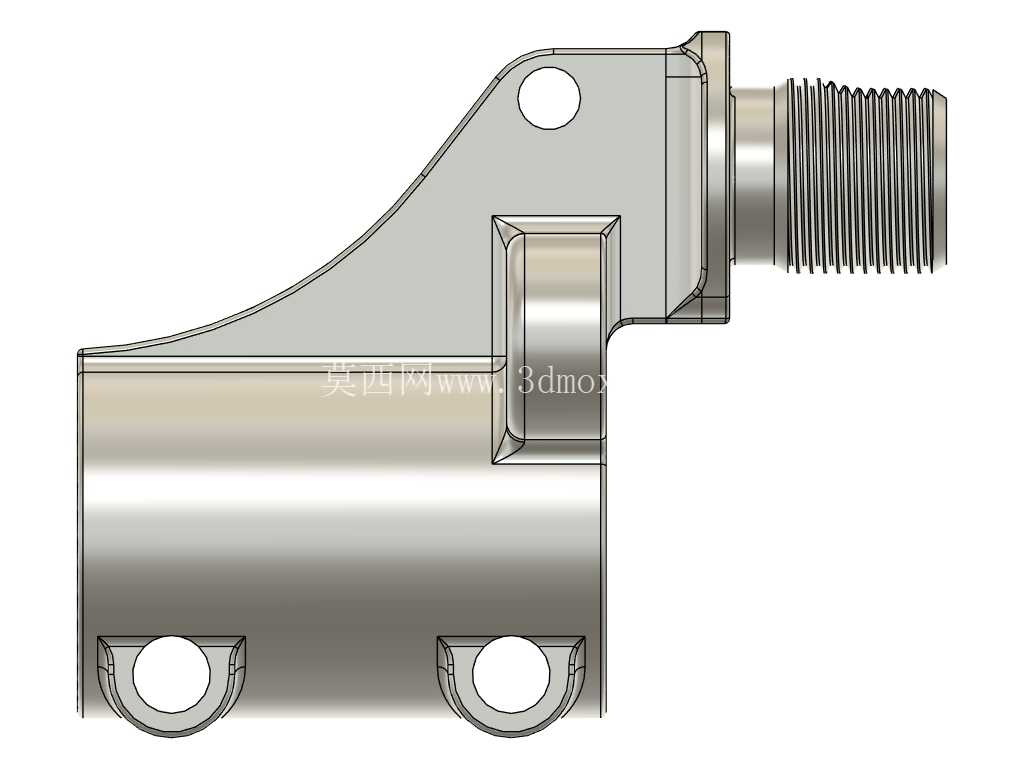

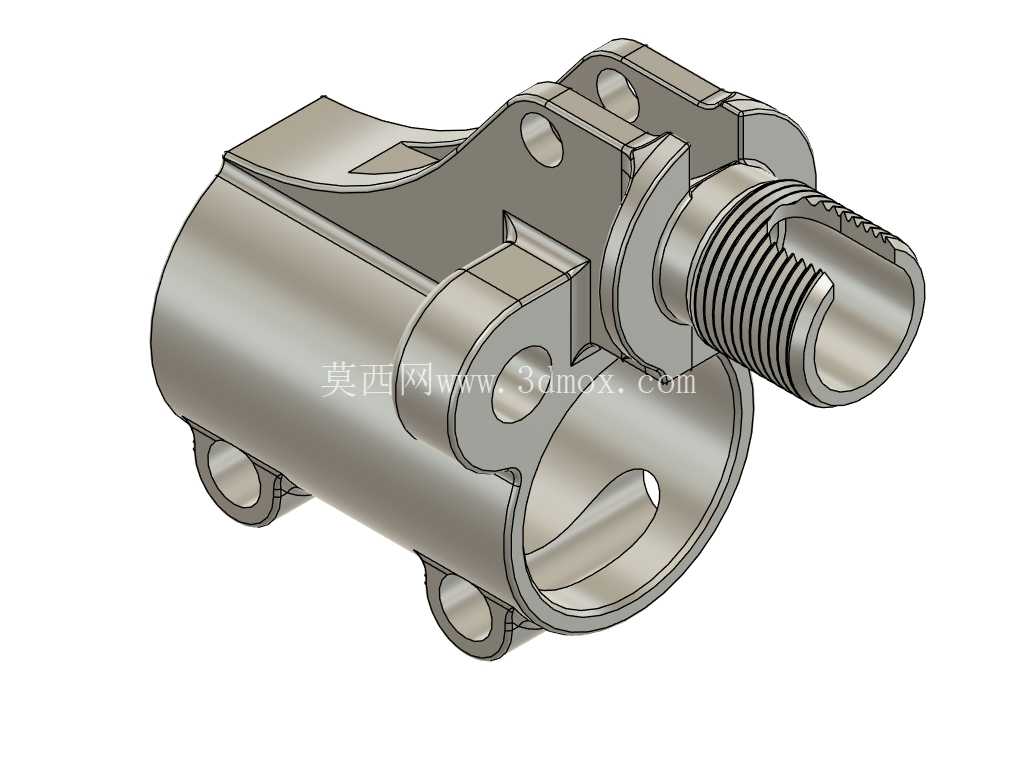

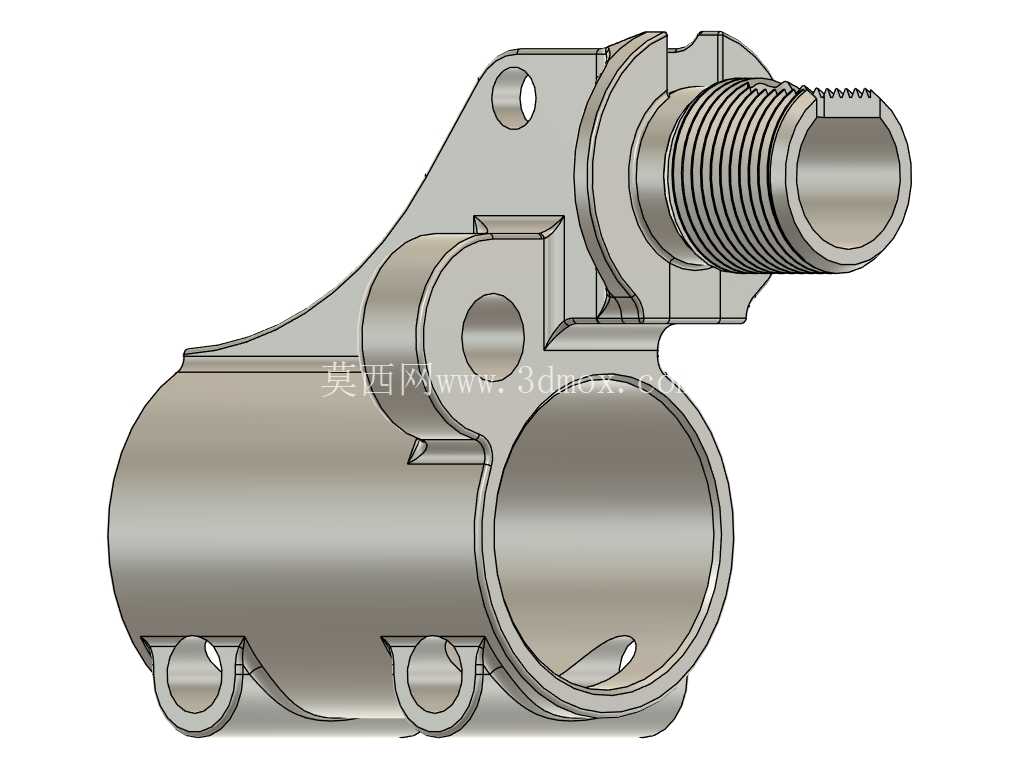

外形设计上，气块的主体结构采用变截面异形壳体构造，在保证内部气路通径满足导气流量要求的前提下，尽可能削减非受力区域的材料厚度，降低整体构件重量；所有受力转角位置都设置了R2-R3的铸造圆角，避免应力集中导致的构件开裂，同时也适配铸造工艺的拔模要求，适合采用失蜡精密铸造工艺进行小批量生产。构件上预留的三个小型凸耳安装孔，分别对应枪身固定销、保险机构定位销的安装位，逆向过程中逐一核对了每个孔位相对于主安装基准的位置度，保证装配时所有配件都能原位安装，不需要额外进行锉修、打磨调整。

从安装边界来看，该气块的整体外轮廓完全适配SVDS型号枪械的护木内部安装空间，最大外径不超过护木内腔的最小通过尺寸，突出的铰接臂位置与扳机组件的运动行程完全匹配，不会出现击发过程中构件干涉的问题。内部气路的走向完全还原原厂设计，进气口、出气口的通径截面积经过核算，能够保证击发时高压气体的瞬时流量达到设计要求，不会因为气路缩径导致弹丸初速下降。逆向过程中对扫描网格的缺陷位置进行了结构补全，比如扫描时缺失的密封槽倒角、销孔端部的沉孔结构，都参考同类型构件的通用设计规范进行了还原，保证最终模型的生产可用性，不需要后续再进行大量的结构修正。

对于配件维修与复刻生产场景来说，这类高精度逆向构建的气块模型，既可以直接用于铸造模具的设计开模，也可以作为数控加工的编程参考，帮助生产厂商快速实现原厂配件的国产化替换，解决老旧型号枪械配件短缺、维修成本高的问题。在建模过程中，所有配合面都预留了合理的加工余量，铸造毛坯经过简单的数控精加工后，就能达到装配要求的尺寸精度，有效降低生产环节的加工成本与材料损耗。
