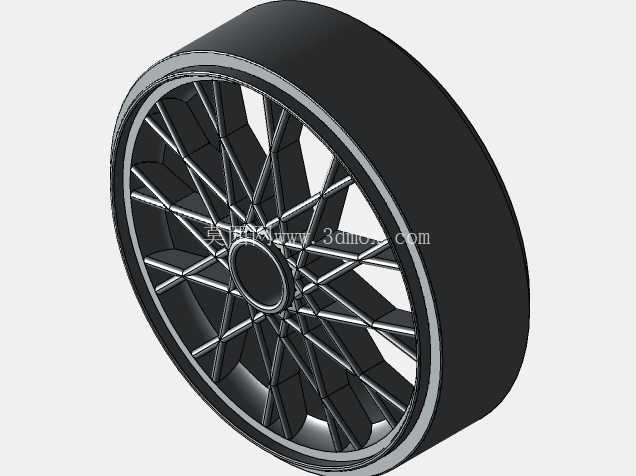

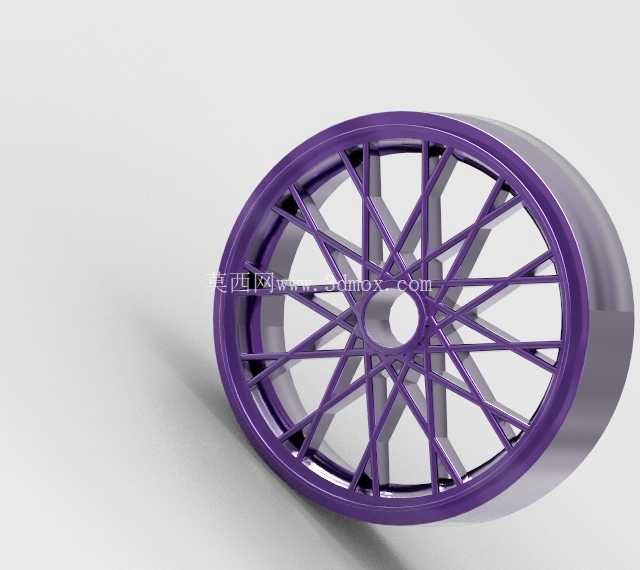

多辐条网状结构汽车轮毂造型设计

　　这款汽车轮圈的结构设计，首先围绕乘用车行走系统的实际装配需求展开，核心安装边界以轮心定位孔为基准，周边均匀分布的螺栓孔位完全匹配主流家用车型的轮毂安装孔距标准，轮辋部分的宽度、唇边卡扣结构完全适配常规真空轮胎的装配公差，不需要额外修改即可完成与轮胎、车轴轴头的配合安装，日常更换时可直接对应同参数车型的替换需求。从实际应用场景来看，这类网状多辐条结构的轮圈，多用于偏向运动定位的乘用车型，既可以满足日常城市道路行驶的承载需求，也能适配常规非铺装路面的轻度冲击载荷，辐条之间的大间隙结构可以在车辆行驶过程中为制动系统提供充足的通风空间，避免连续制动后刹车系统热量堆积导致的制动效能衰减，同时密集的辐条排布也能在轮圈受到侧向冲击时，将应力均匀分散到每一根辐条上，减少单根辐条应力集中导致的断裂风险。

　　设计过程中首先确定的是轮心的安装基准面，这个面的平面度公差需要控制在极小的范围内，否则装配后会出现车轮高速转动时的跳动问题，影响行驶稳定性；辐条的走向采用交错网状排布，每一根辐条都从轮心安装座位置延伸至轮辋内侧的连接位，相邻辐条之间形成三角形稳定结构，相比传统直辐条设计，在同等材料用量下可以获得更高的结构强度，同时也能通过辐条的交错造型形成更具辨识度的外观效果。轮辋部分的唇边结构按照标准轮胎装配尺寸设计，内侧的气门嘴安装位预留了足够的操作空间，方便后期充气、胎压监测模块的安装与维护，轮圈的整体偏距参数经过匹配，安装后不会超出车身翼子板边界，也不会与内侧的悬挂结构、制动卡钳产生运动干涉，转向到最大角度时也能预留足够的安全间隙。

　　从结构受力的角度考虑，辐条与轮心安装座的连接位置做了平滑的圆弧过渡，避免直角结构带来的应力集中问题，轮辋与辐条的连接位也做了加厚处理，应对车辆经过颠簸路面时轮辋受到的垂直冲击，整个轮圈的重量分布围绕轮心做了动平衡考量，建模时每一根辐条的截面尺寸、重量都保持一致，减少后期动平衡调整时的配重块用量。这类轮圈除了量产车型的原厂配套场景外，也可作为售后改装件使用，对应的安装孔位可以适配多款同参数的家用车型，网状辐条的造型在车辆行驶时会形成独特的视觉效果，同时结构强度完全满足日常行驶的载荷要求，不需要额外做结构加强即可通过常规的轮圈弯曲疲劳、径向疲劳测试。

　　建模过程中首先搭建轮心的基准平面，确定安装孔的分度圆直径、中心孔尺寸，再以轮心为基准向外绘制辐条的走向曲线，每一根辐条的截面采用渐变设计，靠近轮心位置的截面厚度更大，承受更大的扭矩传递，靠近轮辋位置的截面适当收窄，在保证强度的同时控制整体重量，轮辋部分采用回转特征生成基础轮廓，再与辐条部分做布尔合并，所有连接位置都做圆角过渡处理，避免应力集中点的出现。
