适配田宫15424套件的多联电机安装支架

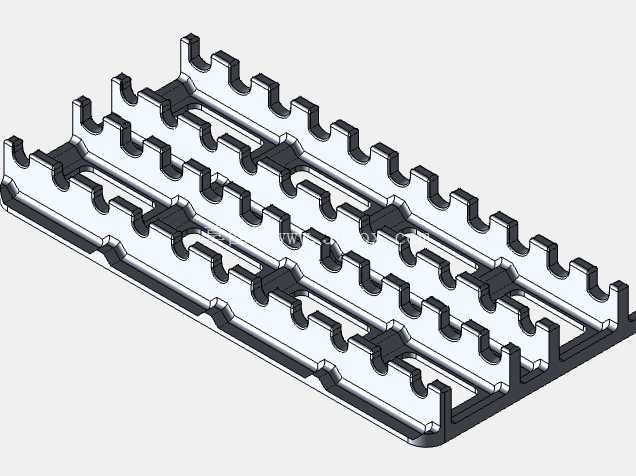

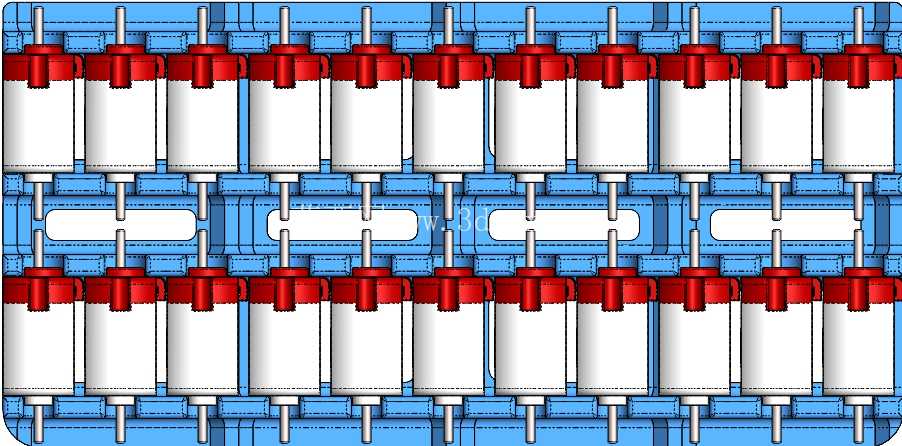

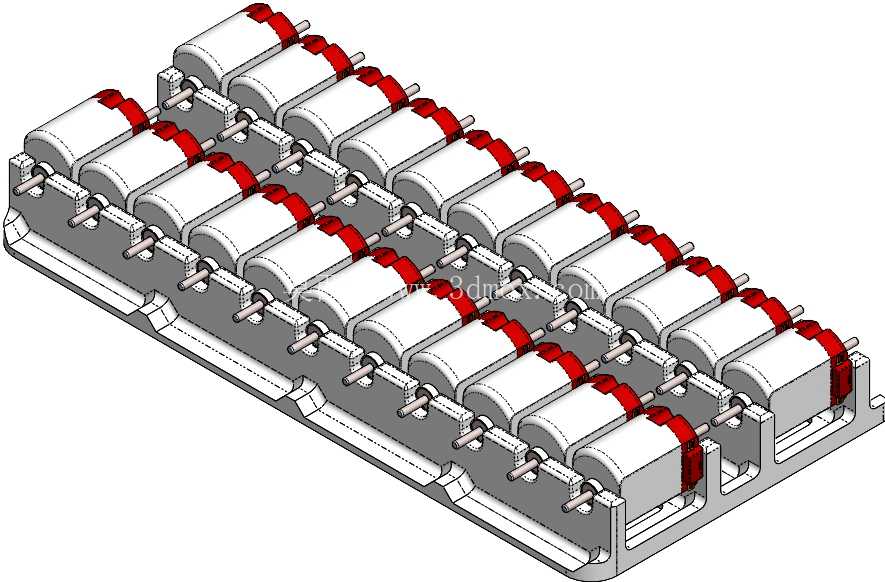

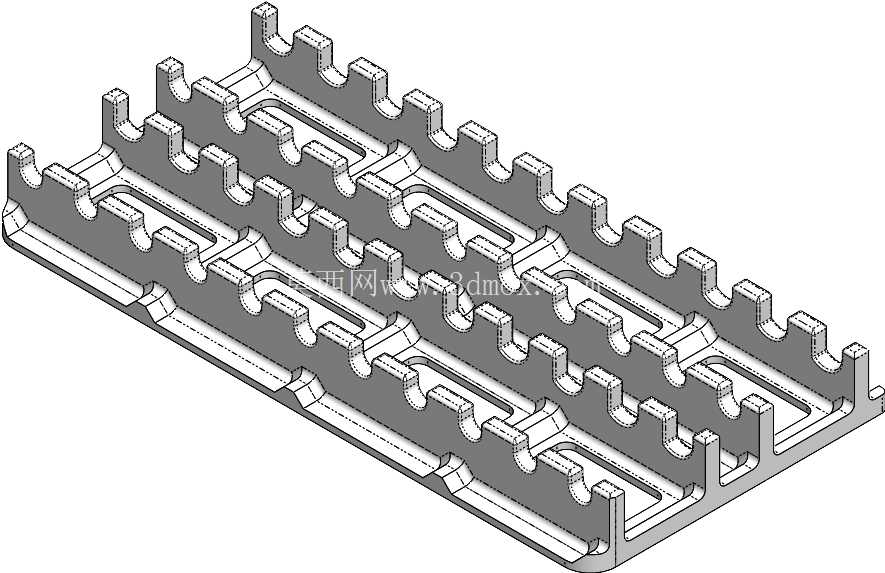

　　这款多联排布的电机安装支架，主要面向迷你四驱车模型改装、小型科教实验装置搭建场景设计，可直接适配田宫15424便携式坑组装套件，解决多组微型电机并排安装时的定位偏差、轴系同轴度难保证的问题。从结构设计逻辑来看，支架采用一体化阵列式排布，单排可容纳16组微型直流电机的安装位，每个安装位都预留了电机本体的卡接槽与输出轴的避让通孔，卡接槽的尺寸公差控制在0.1mm范围内，既可以保证电机装入后不会出现径向窜动，又不会因为过盈量过大导致电机外壳受压变形，影响内部转子的正常运转。

　　相邻两个电机安装位之间设置了加强筋结构，筋板厚度为1.2mm，既可以提升整个支架的结构刚性，避免多电机同时运转时产生共振，又能在相邻电机之间形成物理隔断，减少电机工作时的电磁干扰对相邻单元的影响。支架底部设计了统一的安装基准面，基准面的平面度公差控制在0.05mm以内，可直接贴合在便携式坑的组装底板上，底板上对应的安装孔位与支架底部的定位柱完全匹配，安装时不需要额外打孔对位，只需要将定位柱卡入底板预留孔即可完成快速装配，大幅降低组装过程中的对位难度。每个电机安装位的输出轴侧都设计了轴套支撑结构，支撑孔与电机输出轴的间隙控制在0.08mm，可对电机输出轴形成径向支撑，避免电机轴在带动负载时出现悬臂挠曲变形，延长微型电机的使用寿命。

　　从安装边界尺寸来看，整个支架的长度方向适配16联电机的排布需求，宽度方向刚好匹配田宫15424套件的便携式坑内部安装宽度，不会出现超出安装空间的问题，支架整体高度控制在12mm以内，安装后不会和套件上层的盖板结构产生干涉。在实际使用场景中，这类多联电机支架可用于多轴驱动的迷你模型车改装、小型科教演示装置的动力单元集成，也可作为小型自动化演示模型的动力安装基座，将分散的电机单元集成在同一个支架上，简化整体装置的装配流程，减少零散安装件的数量，提升整个装置的结构稳定性。

　　设计过程中充分考虑了铸造工艺的成型需求，所有转角位置都设置了R0.5mm的圆角，避免铸造过程中出现应力集中导致的开裂问题，所有安装槽的拔模斜度设置为1.5度，可保证铸造脱模时不会出现卡模、粘模的问题，提升成品的成型合格率。支架上的每个电机接线位都预留了走线槽，线槽深度为1mm，可将电机的供电导线嵌入线槽内，避免导线散乱与电机输出轴或者传动结构产生缠绕，提升整个装置的布线整洁度与运行安全性。阵列排布的安装位之间的中心距严格匹配配套传动齿轮的安装中心距，安装电机后不需要额外调整齿轮啮合间隙，即可保证齿轮传动的顺畅性，降低组装过程中的调试工作量。
