三叶轴承式指尖把玩减压陀螺结构

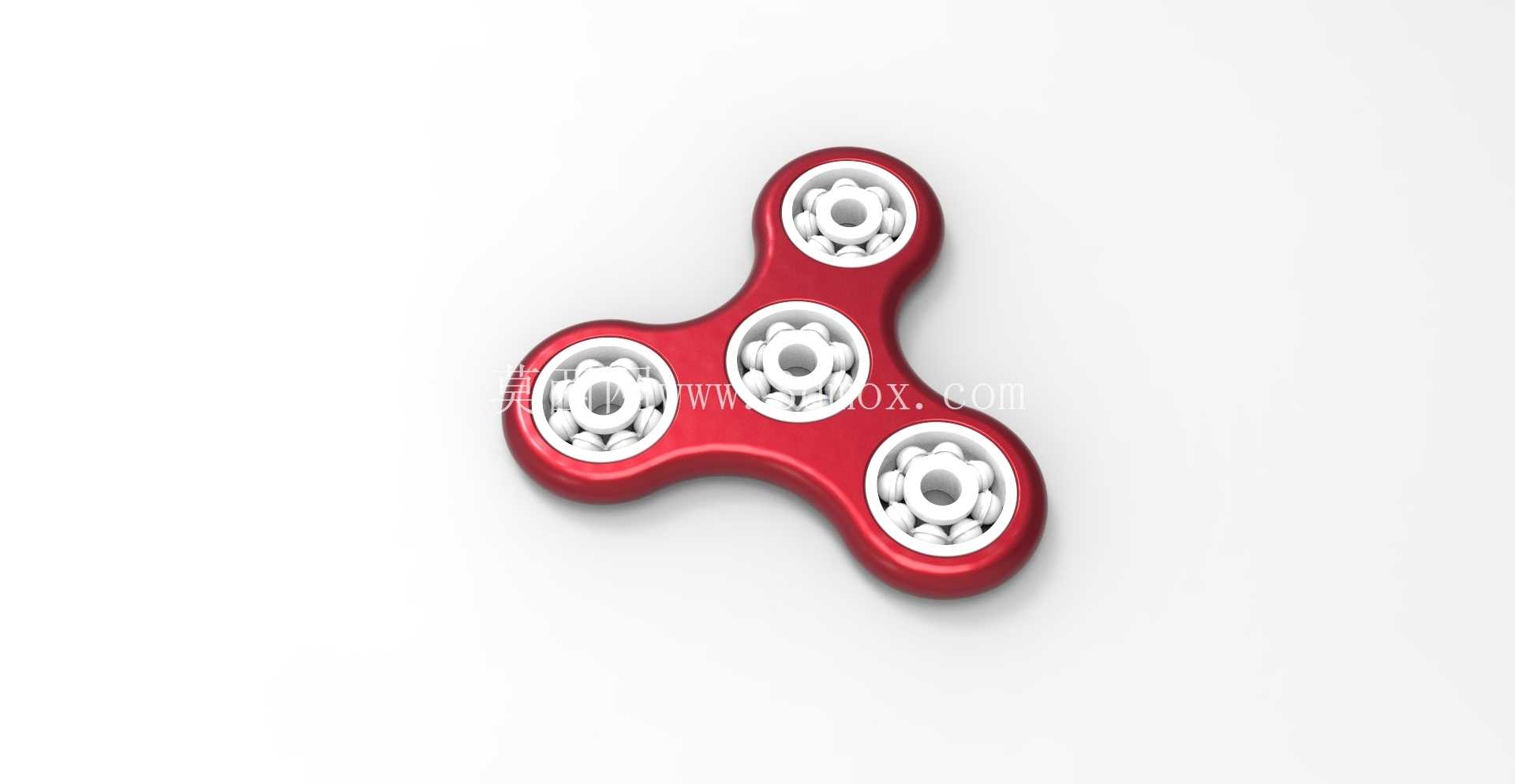

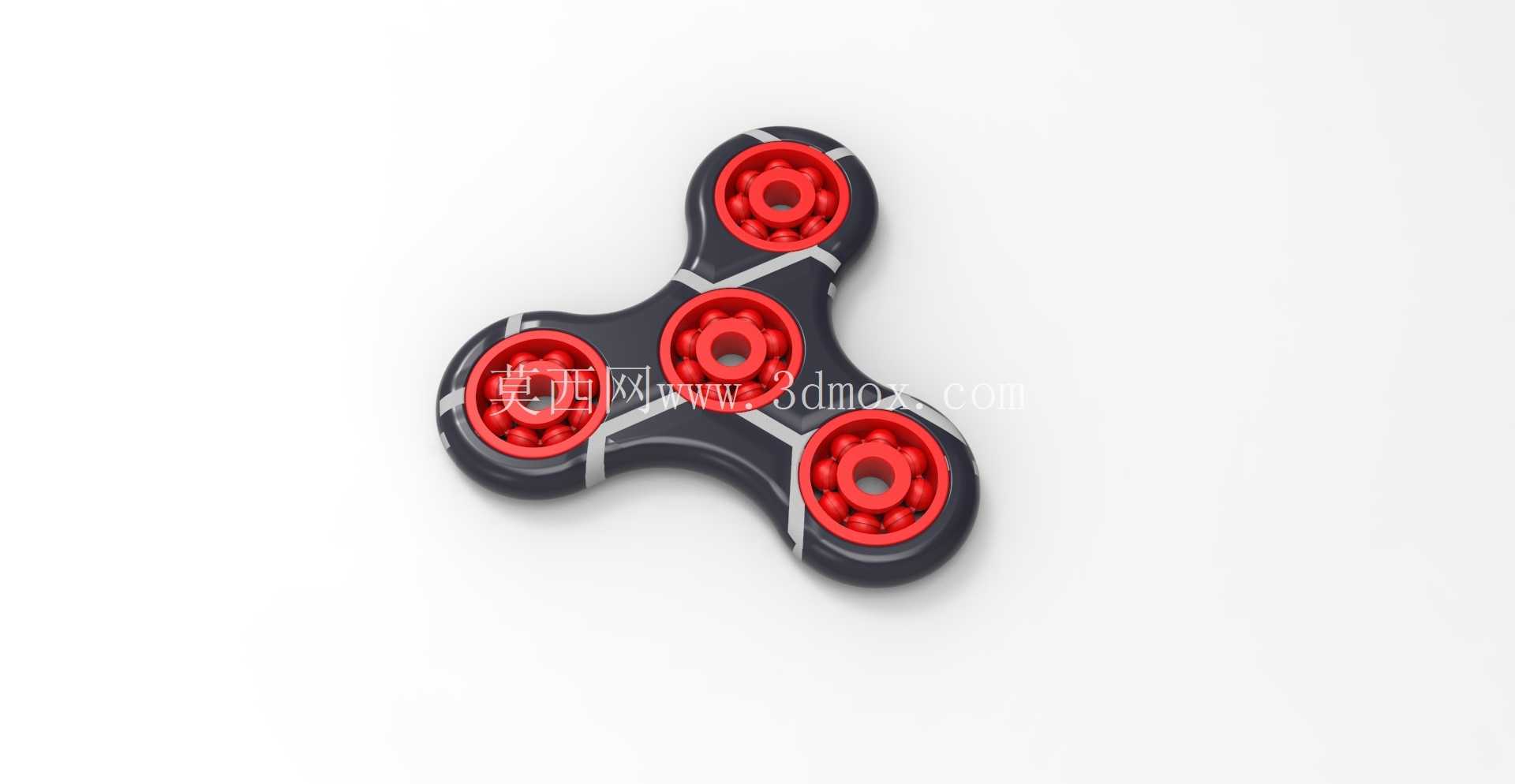

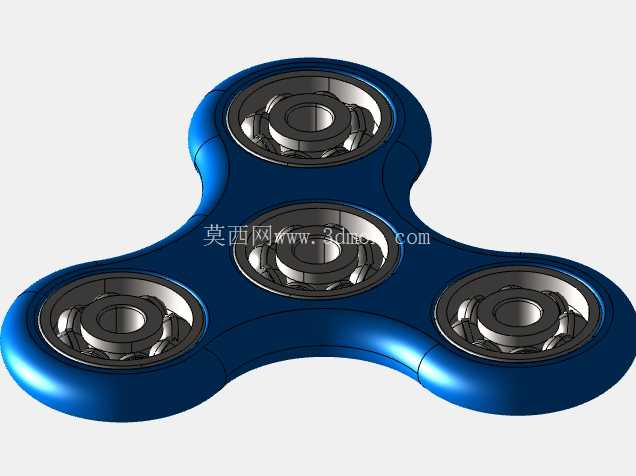

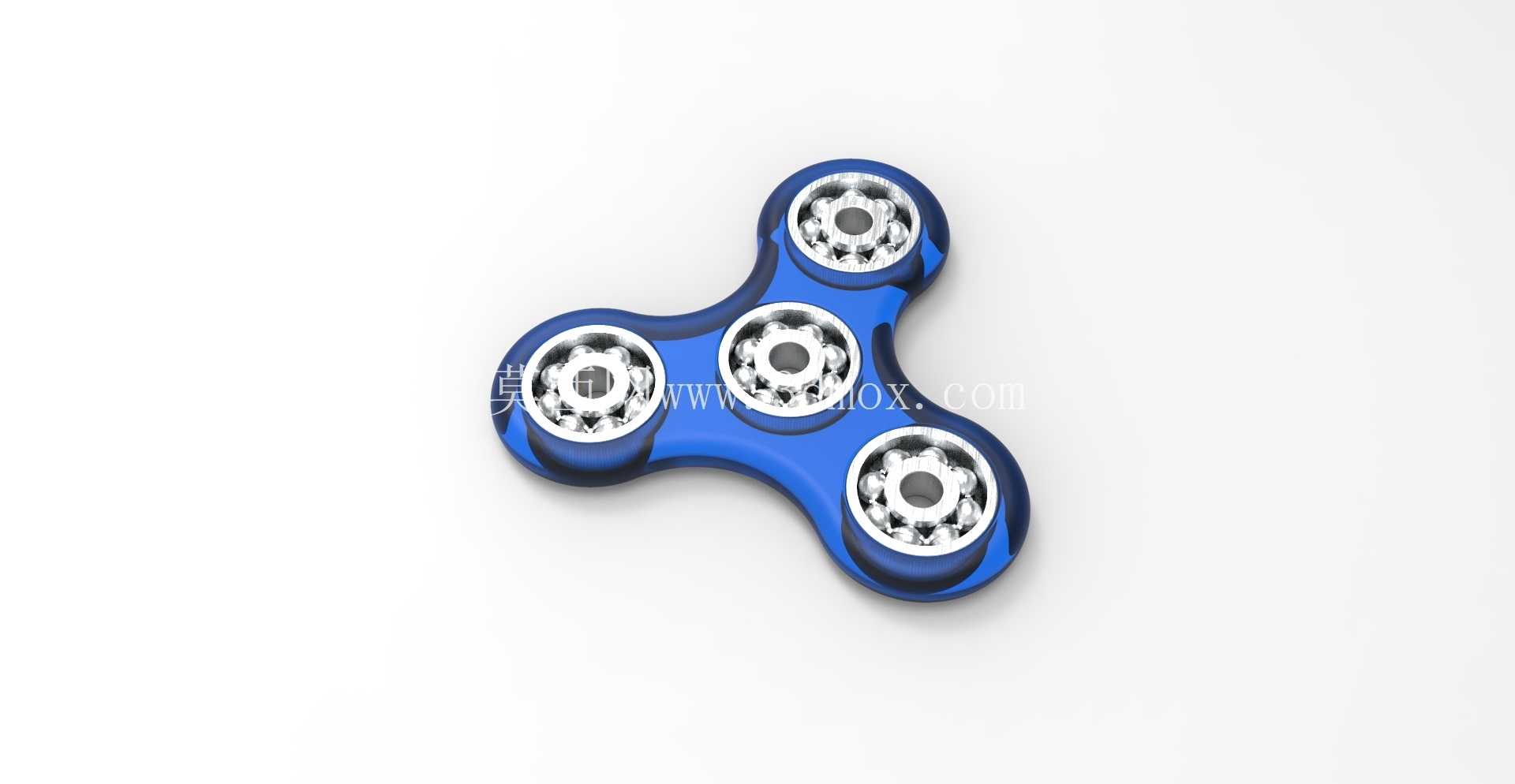

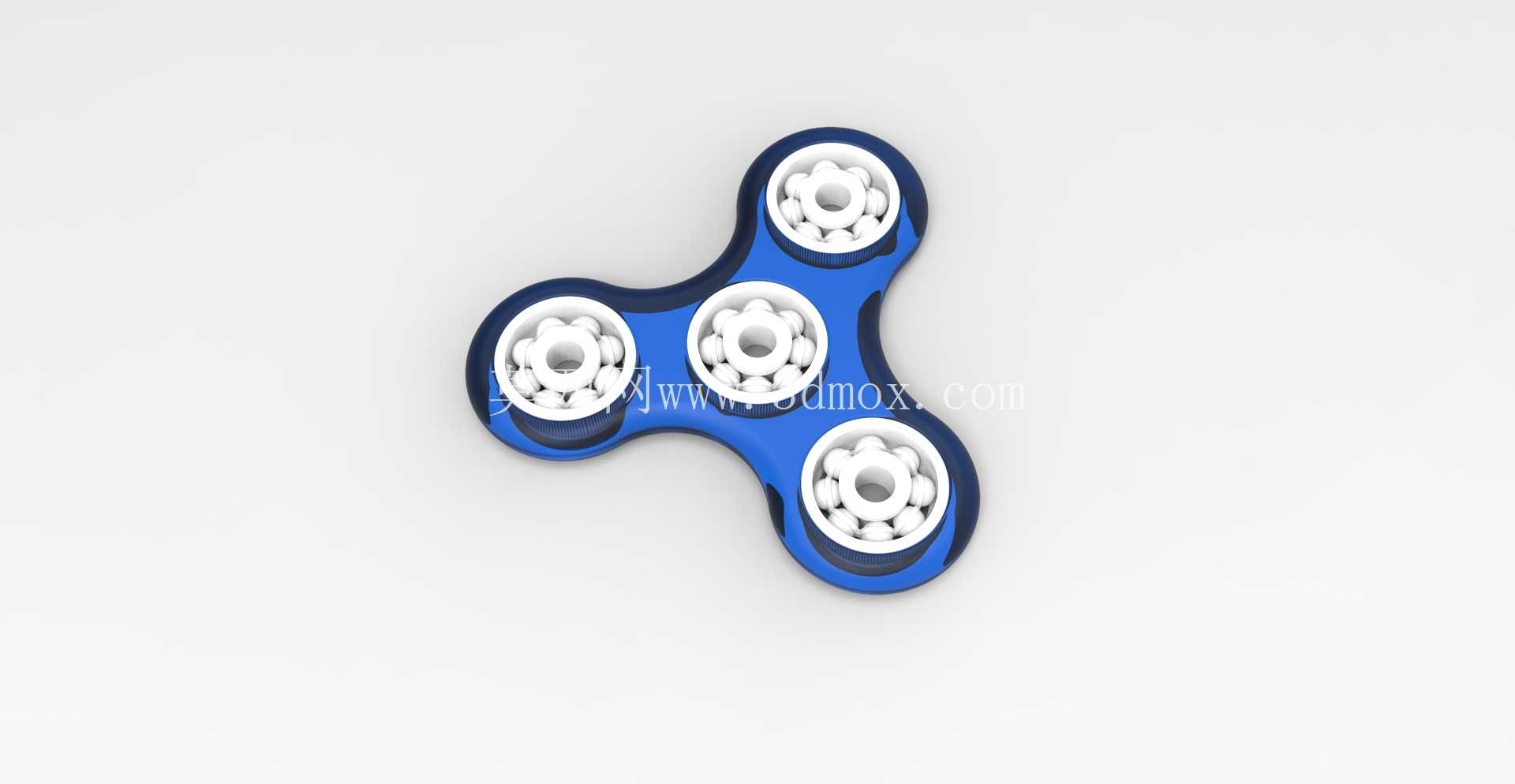

　　日常办公场景中，长时间伏案处理图纸、核对工艺参数的间隙，手部的小幅度把玩动作能够有效缓解持续专注带来的神经紧绷感，这类手持旋转把玩件的结构设计，核心围绕低摩擦转动、动平衡校准、手持贴合度三个核心维度展开。这款三叶式旋转把玩件的主体框架采用对称式三臂布局，每一个臂端都嵌入标准深沟球轴承作为配重块，中心位置设置主承载轴承，手指捏合中心轴承的内外圈时，外圈连带三臂框架可绕中心轴做长时间低阻力旋转。从结构设计逻辑来看，三臂的夹角严格控制在120度，每一处臂端的配重轴承安装位都做了同轴度校验，确保旋转过程中不会出现偏摆抖动，臂身的曲面过渡完全贴合人体手指捏持时的弧度，边缘做R2圆角处理，避免长时间把玩时硌手。

　　中心主轴承的安装位采用过盈配合设计，轴承外圈与框架主体的安装孔公差控制在H7/p6区间，既保证轴承不会在高速旋转时出现松脱，也方便后续轴承磨损后的拆卸更换。臂端的配重轴承同样采用过盈配合压装，每个轴承的重量误差控制在0.1g以内，三个配重块的重量差直接决定旋转时的动平衡表现，若配重偏差超过0.3g，高速旋转时就会产生明显的震感，既影响旋转时长，也会降低把玩的顺滑手感。框架主体的壁厚从中心位置向臂端逐渐过渡，中心安装位壁厚3mm，保证主轴承压装时不会出现壳体开裂，臂身位置壁厚递减至2mm，在保证整体结构强度的前提下控制整体重量，整体重量控制在60g左右，既不会因为过轻导致旋转惯性不足，也不会因为过重增加手指捏持的负担。从实际使用场景来看，这类结构除了作为桌面减压把玩件，其动平衡设计逻辑、轴承配合公差选择、曲面人体工学处理思路，也可以沿用到小型旋转展示台、低转速手持旋转工装的结构设计中，比如小型零件的外观检测旋转台，就可以参考这种对称配重+中心轴承的布局，通过调整臂端配重的重量来匹配不同承载需求下的旋转惯性。在建模过程中，需要优先确定中心主轴承的安装基准面，所有臂端的轴承安装位都以中心轴承的轴线为基准做圆周阵列，每一个安装孔的同轴度、端面跳动公差都要和基准轴线做关联约束，避免阵列后出现位置偏差。

　　曲面建模时，臂身上下两面的弧面要做曲率连续处理，不仅是为了外观顺滑，更是为了避免旋转过程中弧面突变带来的风阻增大，风阻过大会直接缩短旋转持续时长，同时弧面的曲率也要匹配手指捏持时的接触角度，让手指接触臂身时的受力均匀分散。轴承安装位的止口深度需要严格匹配所选轴承的厚度，确保轴承压装后端面与框架表面齐平，不会出现凸起或者凹陷，凸起会在旋转时剐蹭手指，凹陷则容易在缝隙处积攒灰尘，增加轴承转动的阻力。整体结构没有额外的紧固件，全部依靠过盈配合实现零件连接，减少了装配工序，也避免了紧固件松动带来的结构失效风险。

　　从安装边界来看，中心轴承的内圈孔径为6mm，刚好适配成年人拇指与食指的捏合直径，捏持时手指与内圈的接触面积足够，不会因为接触面积过小产生压痕，整体旋转直径为75mm，旋转时臂端不会超出成年人手掌的范围，不会在把玩时碰到周边的桌面物品。臂端配重轴承的外圈突出框架表面1mm，旋转时若陀螺意外脱手，突出的轴承外圈会先接触接触面，避免框架主体的漆面被刮花，同时也能减少接触时的摩擦力，让陀螺掉落在平面上后还能保持一段时间的旋转。结构的所有棱边都做了倒钝处理，没有尖锐边角，即使旋转过程中碰到皮肤也不会造成划伤，符合手持把玩类产品的安全设计要求。在材料选择上，框架主体可选用锌合金压铸成型，也可选用ABS塑料注塑成型，不同材料的收缩率不同，建模时需要根据所选材料调整安装孔的公差值，锌合金的收缩率较小，安装孔公差可以适当收紧，ABS塑料的收缩率较大，需要预留一定的公差余量，避免压装轴承时出现孔位开裂或者配合过松的问题。
