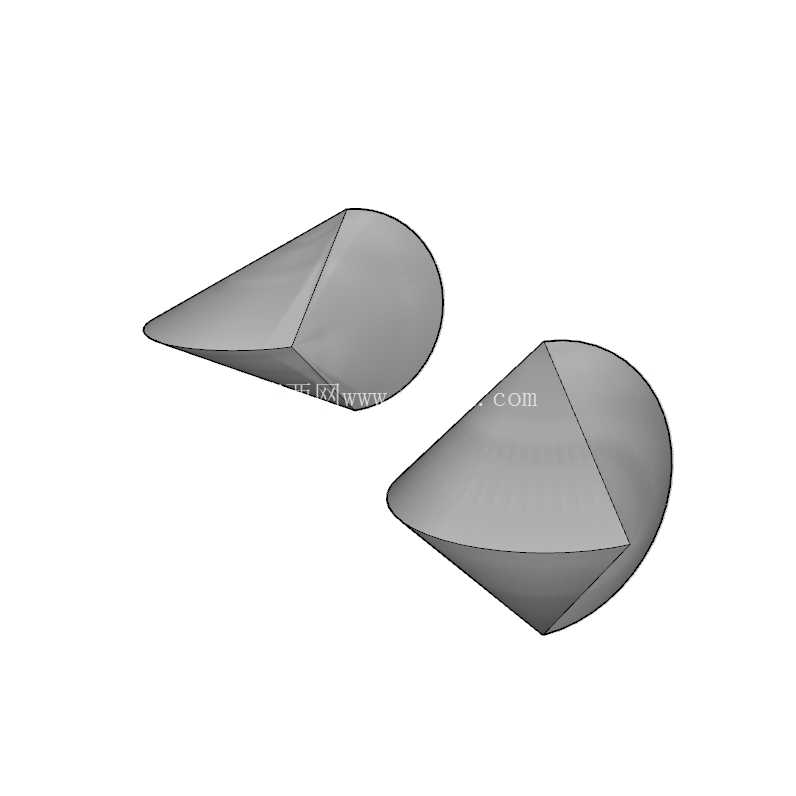

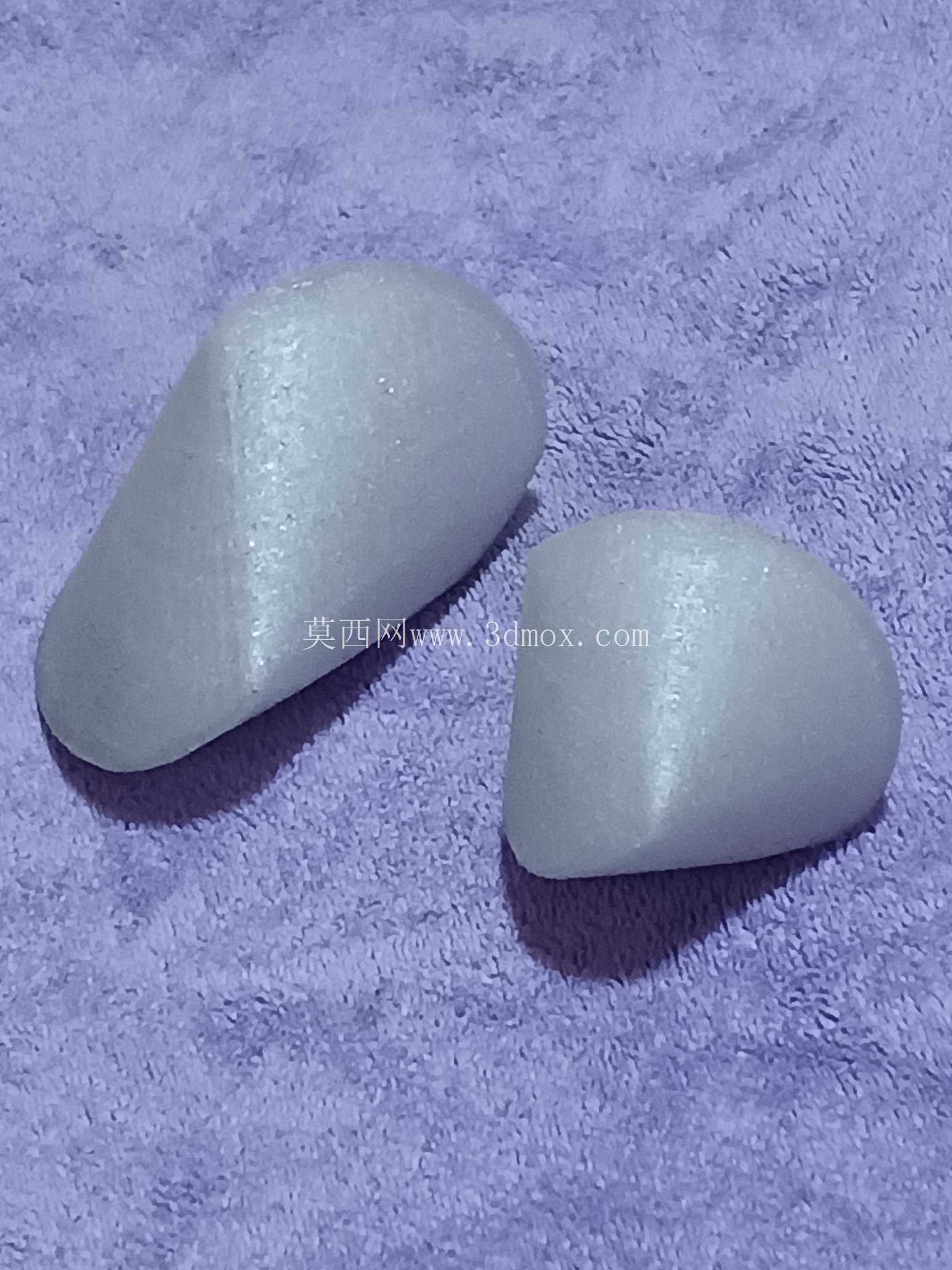

四十毫米规格椭球体与类球面滚转构件

　　这类特殊曲面构件的设计，最初是为了验证非规则回转曲面在无动力滚转工况下的运动特性，后续逐步延伸到铸造工艺验证、曲面教具开发、特殊滚压机构配件等多个场景。在铸造生产环节，这类曲面件常被用作砂型铸造的模样校验件，用来验证复杂曲面分型面的起模斜度设置是否合理，曲面过渡区域的砂型紧实度是否均匀，避免实际批量生产铸件时出现曲面缺肉、砂眼、分型面错位等缺陷。从结构特性来看，Oloid曲面与Sphericon构件都具备连续无断点的滚转轨迹，和传统球体、圆柱滚子的纯滚动轨迹不同，这类构件滚动时会产生周期性的重心起伏，在特殊输送轨道、无动力分选机构中，可以利用这种重心变化实现物料的定向翻转、低速均匀输送，不会像普通圆柱滚子那样出现高速滑转、物料堆叠的问题。

　　设计这类构件时，首先要确定核心曲面的生成逻辑：Oloid曲面是由两个半径相等、轴线垂直相交且圆心距等于半径的圆周扫掠形成的可展曲面，整个曲面所有位置的高斯曲率均为非负值，不存在内凹死角，不管是做铸造模样还是3D打印样件，都不需要额外添加支撑结构就能完成成型，曲面表面的顺滑度可以直接通过扫掠路径的分段精度控制，不需要后期大量打磨修整。本次设计的构件整体控制尺寸为40mm，属于小规格验证件，在做安装边界匹配时，要注意这类构件滚动时的最大外轮廓包络尺寸并非固定值，因为其滚动过程中曲面的最高点会随转角变化，所以配套的轨道槽宽度不能直接按40mm直径设置，需要预留1.2-1.5mm的侧向间隙，轨道的深度要覆盖构件重心最低位置到最高点的落差，避免滚动过程中出现脱轨、卡滞。

　　在铸造工艺适配方面，这类曲面件的分型面选在两个生成圆周的相交平面处，上下模的曲面贴合度可以通过分模线处的错位量校验来控制，因为曲面整体顺滑无突变，起模时不需要设置过大的起模斜度，仅在分模线位置做0.3mm的倒角处理就能顺利起模，不会破坏曲面的完整性。在教具应用场景中，这类构件可以直观展示可展曲面的几何特性、非规则回转体的运动学规律，相比传统的球体、圆锥体教具，能让学习者更直观理解特殊曲面的生成逻辑与运动特点。

　　做结构强度校核时，因为这类构件多作为无动力滚动件使用，承受的载荷主要是自身重力与滚动过程中的接触冲击力，所以壁厚设置不需要过厚，小尺寸规格下2mm的均匀壁厚就能满足日常使用的强度要求，曲面过渡位置不要出现壁厚突变，避免铸造或打印成型时出现缩孔、应力集中的问题。在配套机构设计时，如果是将这类构件用作滚压轮使用，要注意其接触线是随转角不断变化的，和普通圆柱滚压轮的固定线接触不同，滚压压力需要根据接触位置的变化做动态调整，才能保证滚压加工的表面均匀度。另外这类曲面的表面粗糙度控制也有讲究，因为是连续曲面，抛光加工时要顺着曲面的扫掠方向走刀，不要垂直于扫掠路径打磨，不然很容易在曲面上留下难以消除的刀痕，影响滚动时的顺滑度。在做三维建模时，要注意曲面生成时的接缝位置处理，两个半曲面的拼接处要做到曲率连续，不能出现硬棱，不然滚动到接缝位置时会出现明显的卡顿，破坏原本连续的滚转运动轨迹。对于小尺寸的40mm规格构件，建模时的曲面公差要控制在0.02mm以内，避免成型后出现尺寸偏差导致的运动轨迹偏移，不管是用于铸造模样验证还是机构配件装配，这个精度等级都能满足常规工况的使用要求。
