1比72比例ZIL卡车重新造型设计

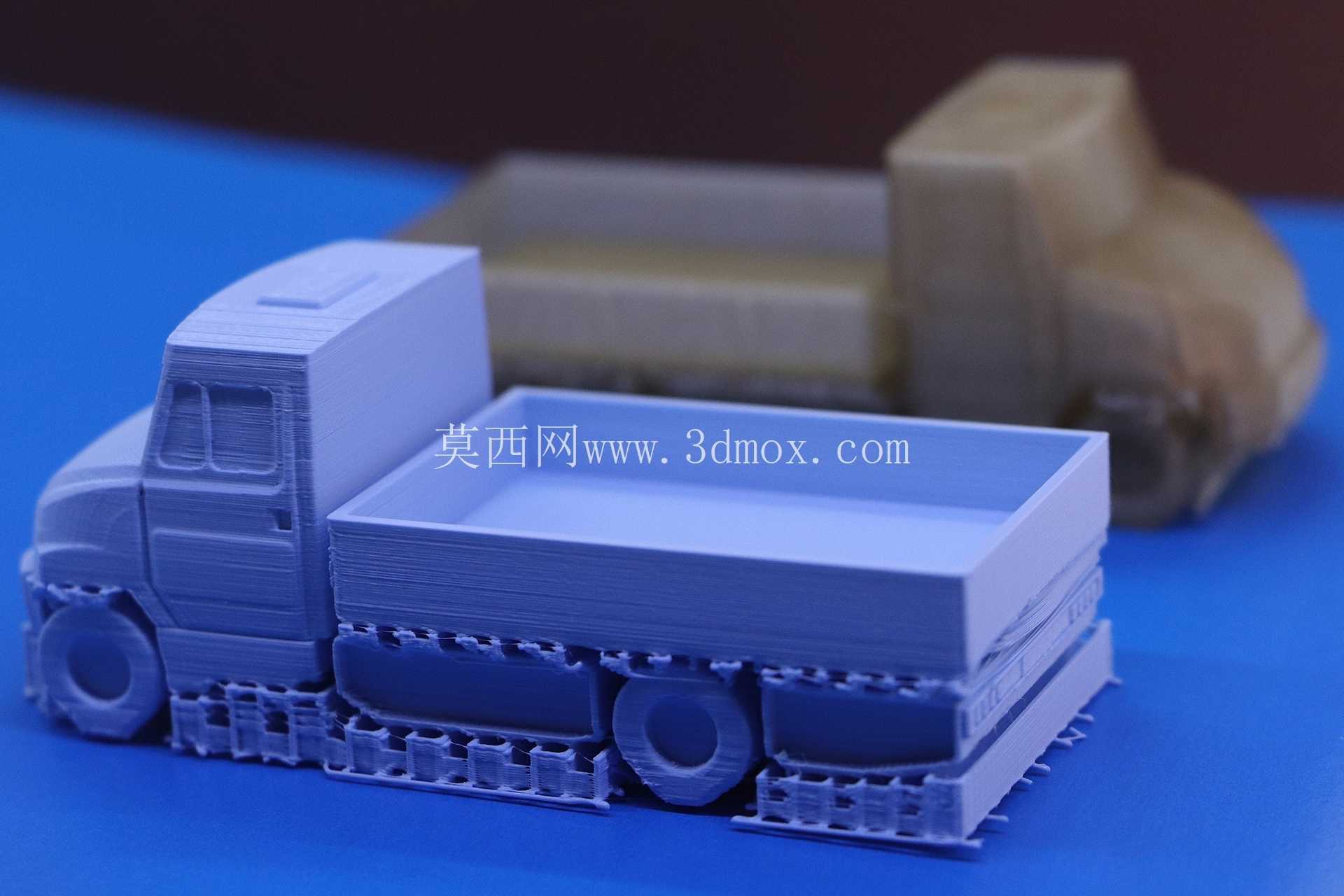

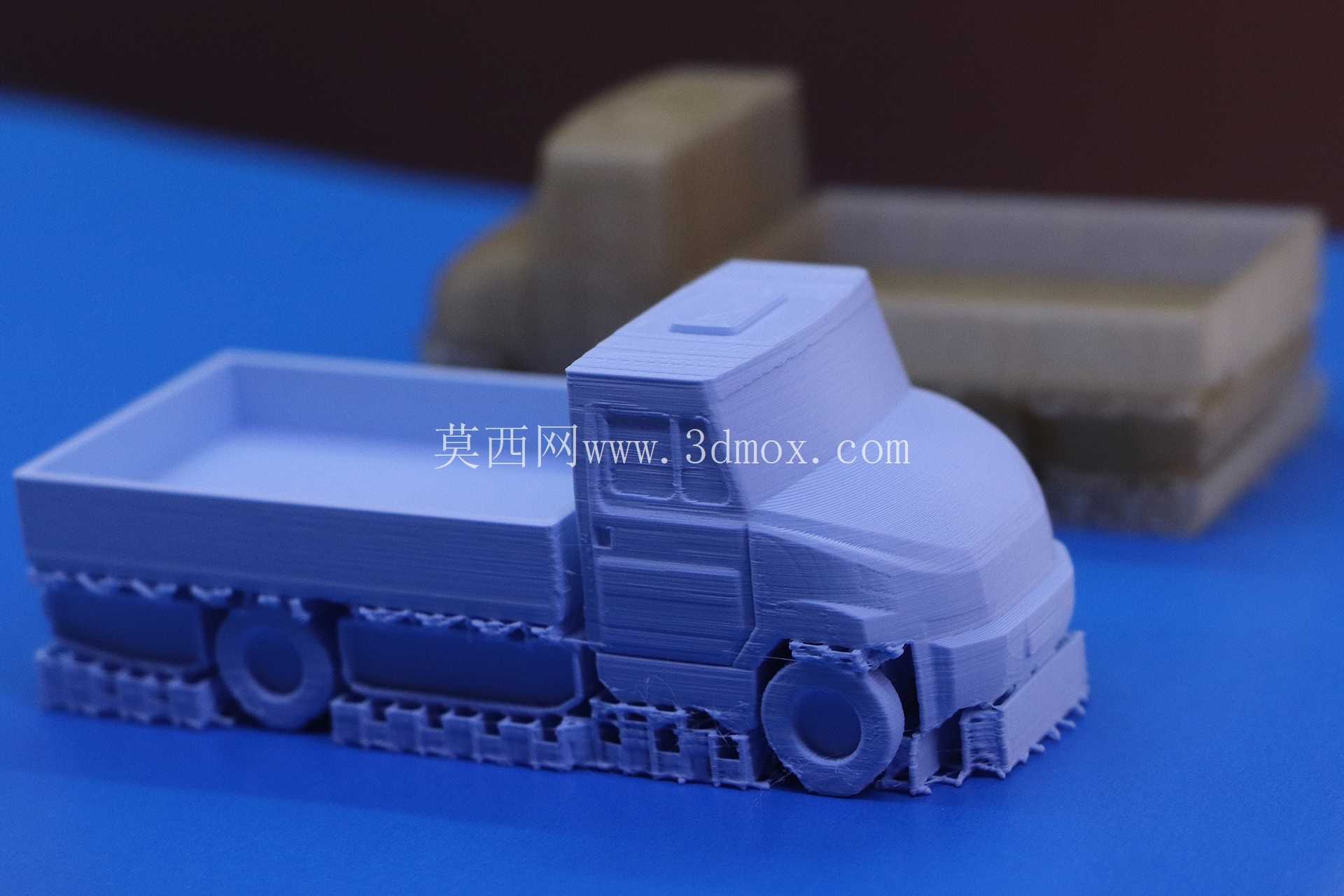

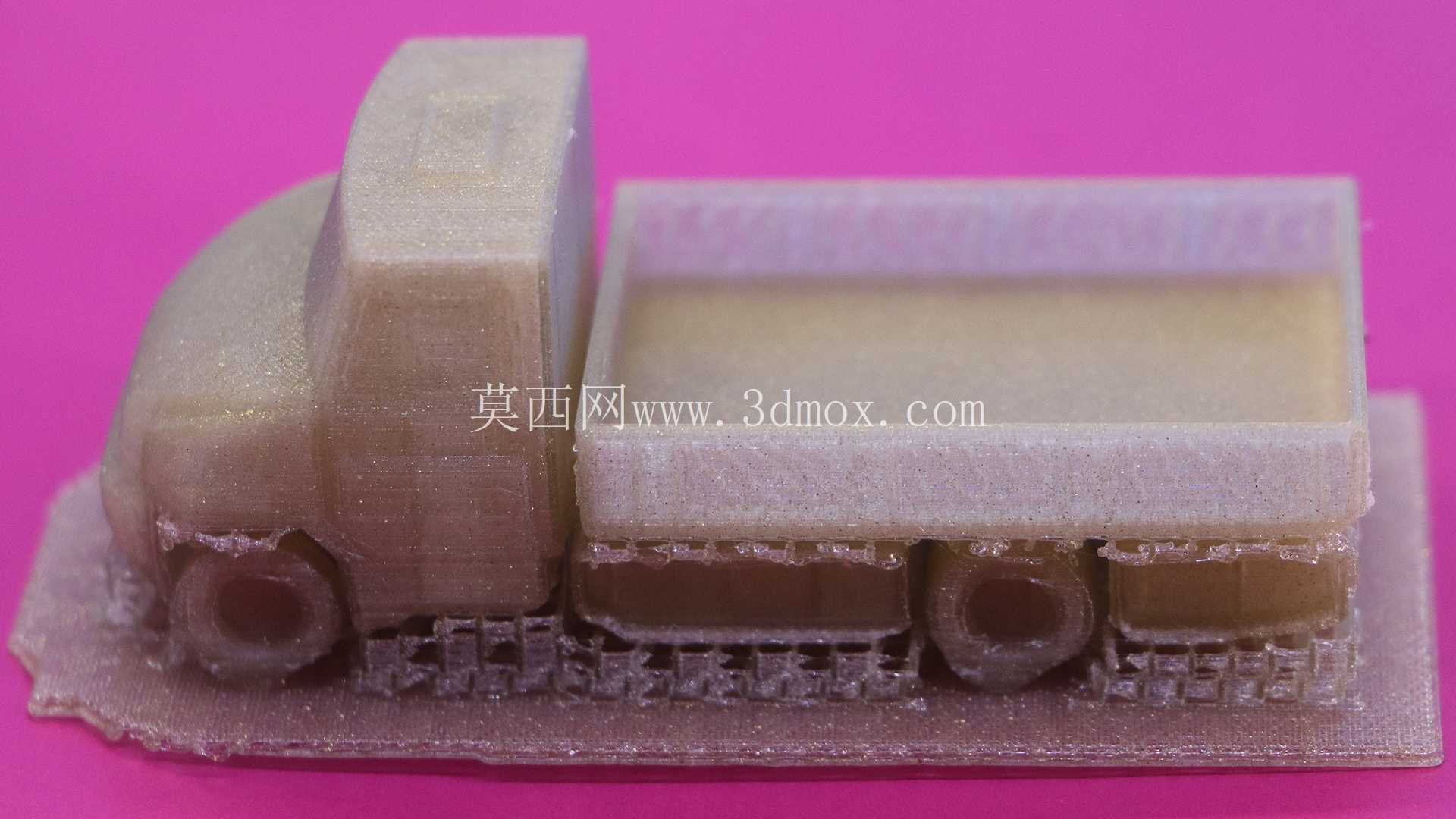

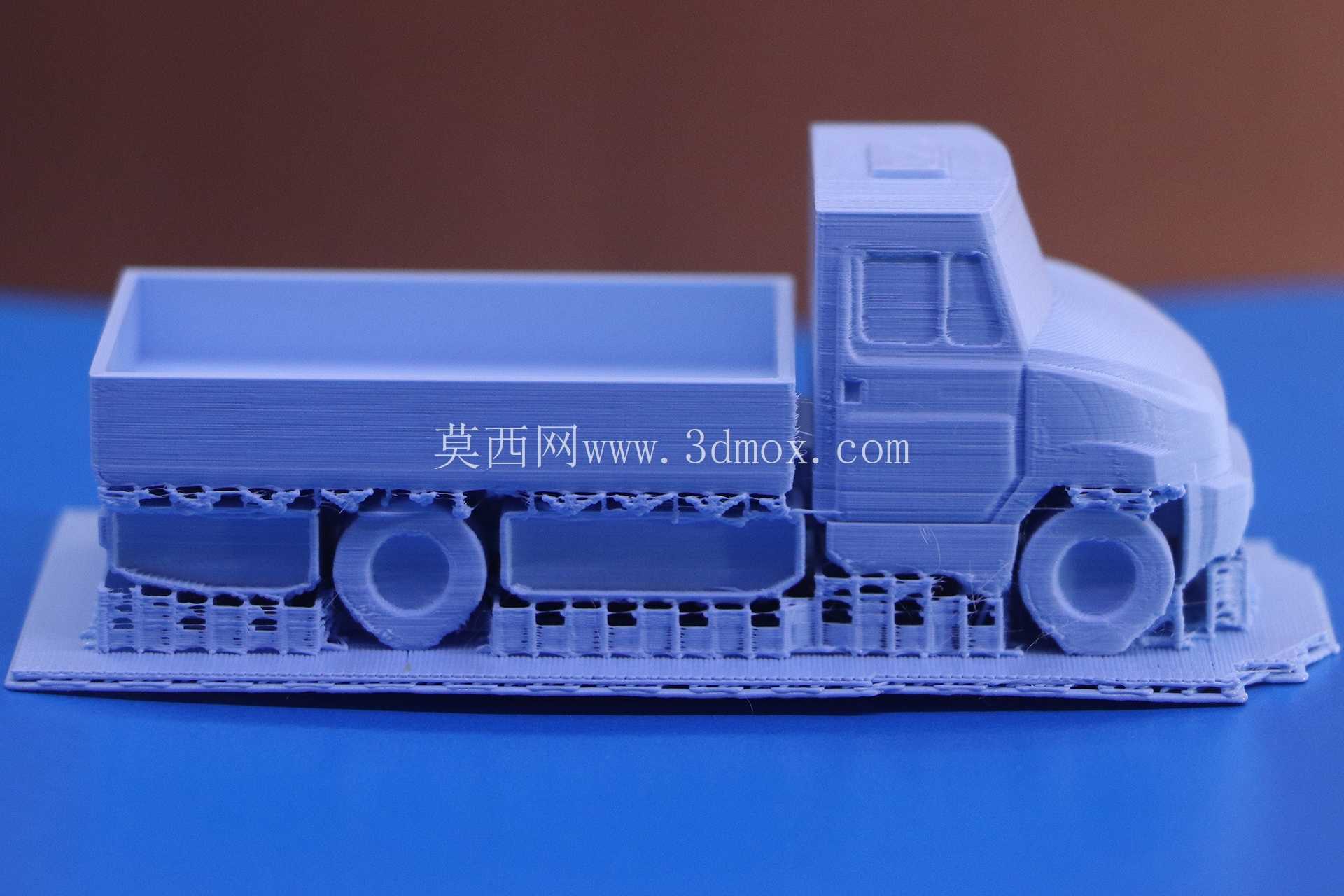

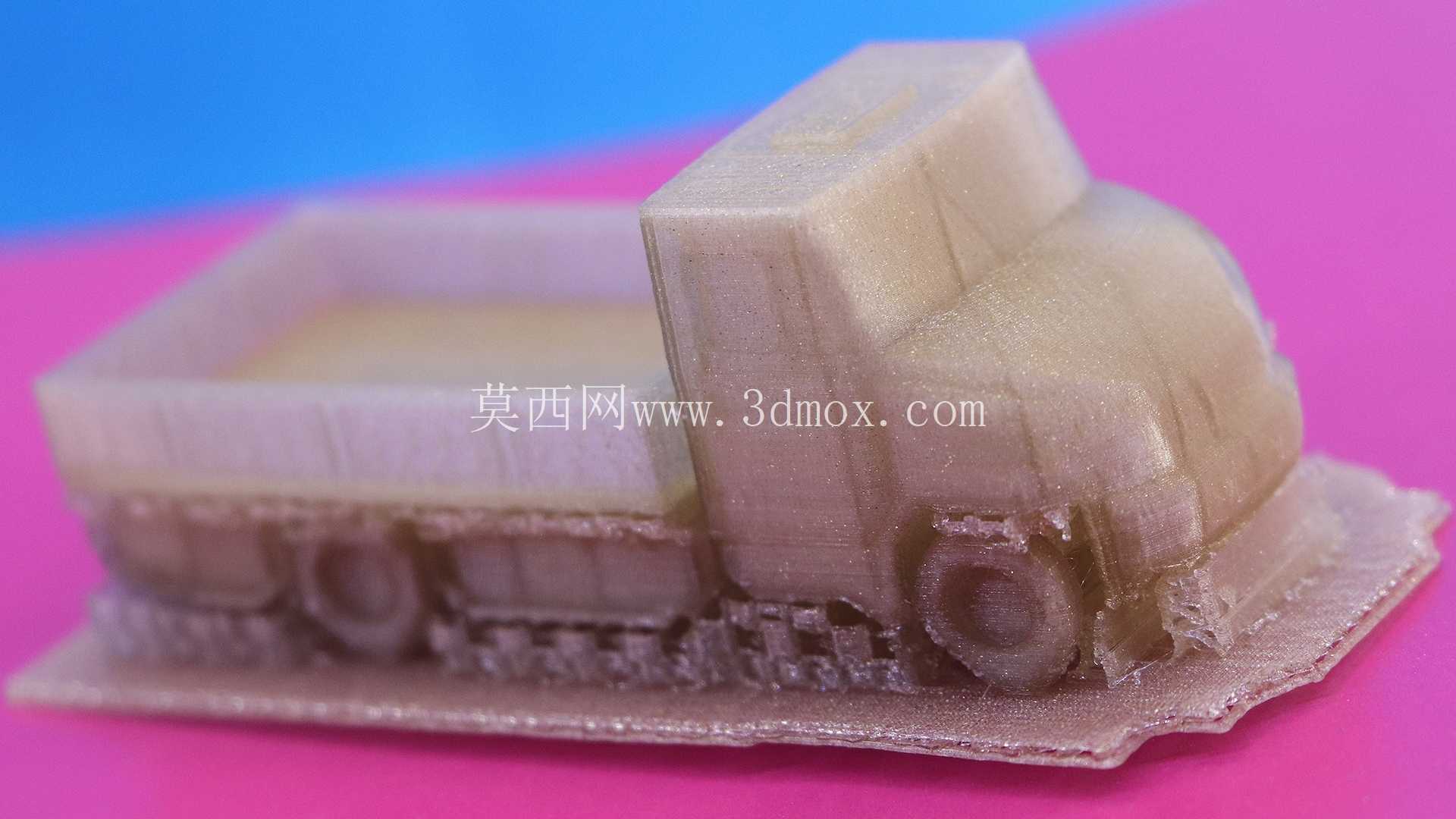

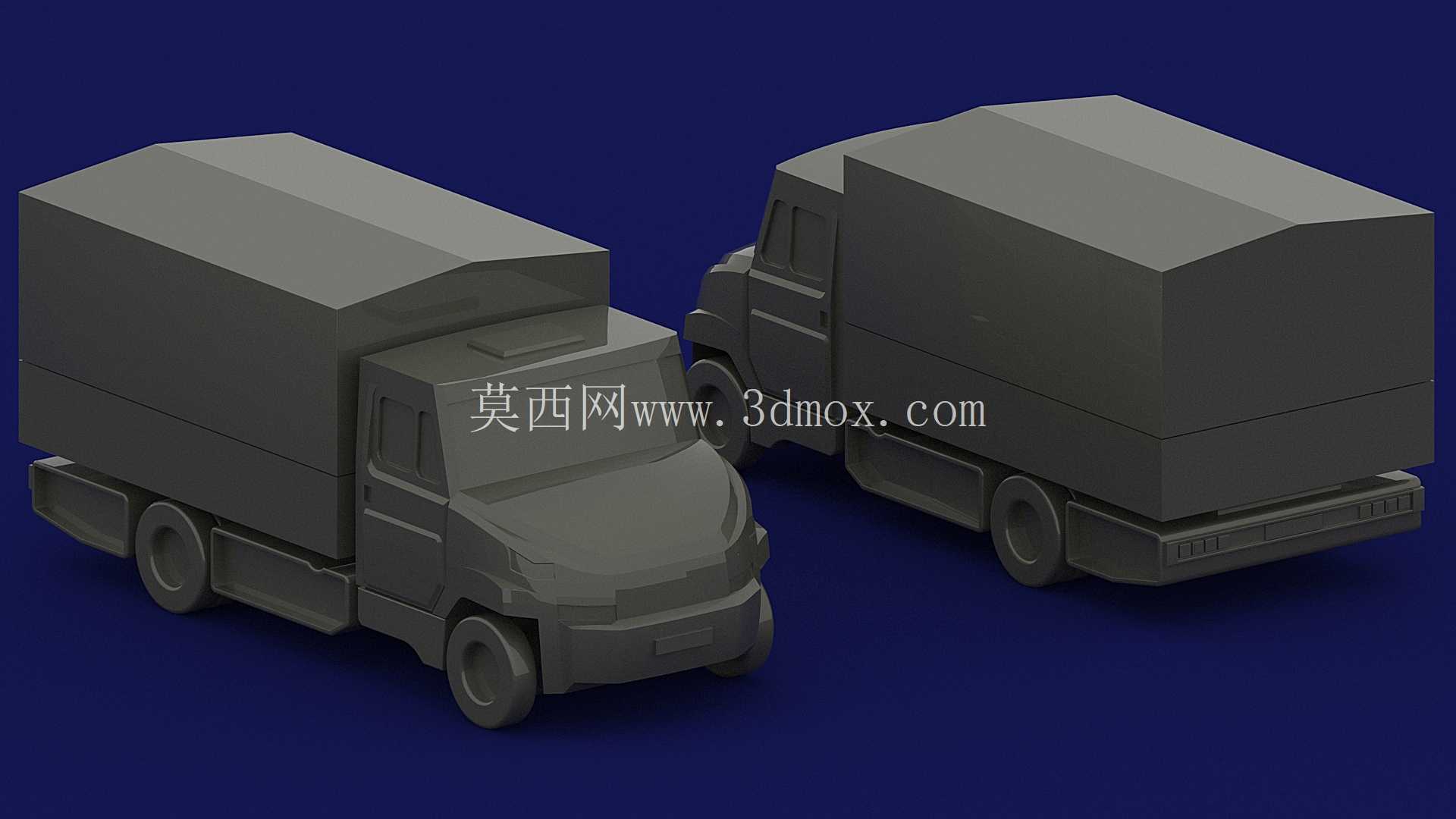

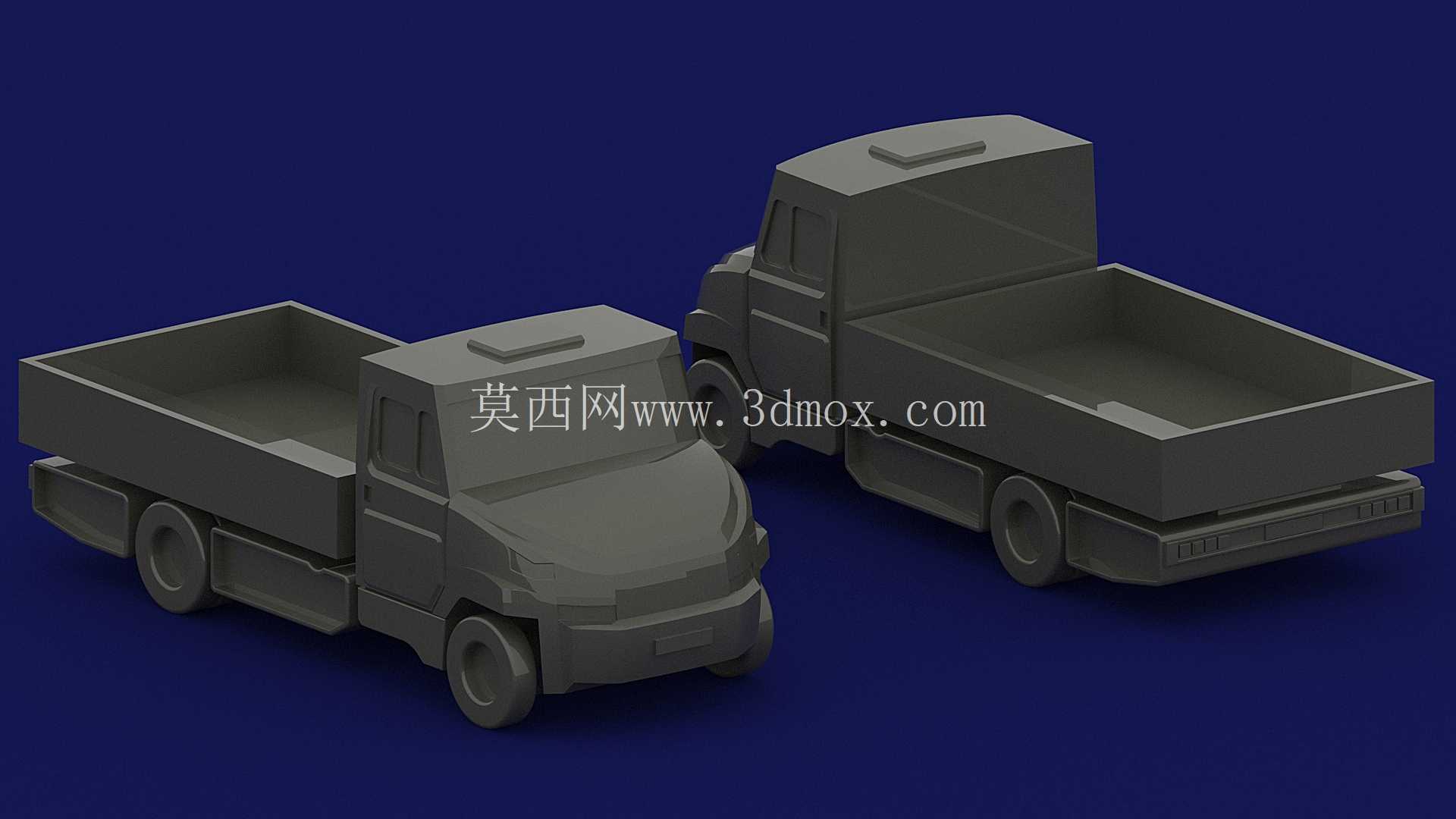

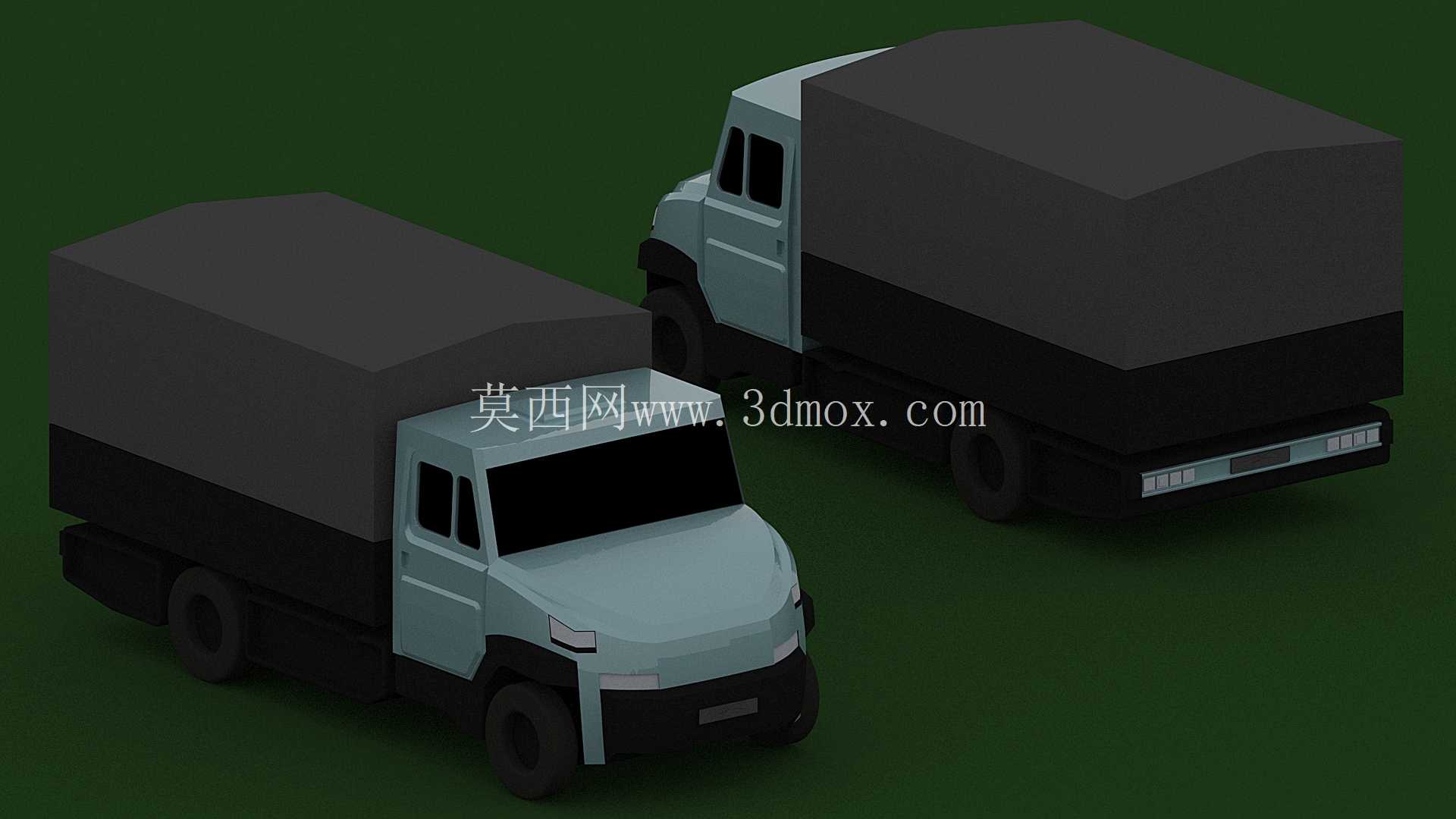

本次完成的ZIL卡车造型重构，采用1:72的缩放比例，适配微缩场景搭建、桌面摆件铸造生产的实际需求，整体造型在保留经典苏式中型军用卡车硬朗轮廓的基础上，对原有实车的曲面转折做了适配缩比生产的优化调整。从实际应用场景来看，该造型既可以作为静态比例模型的铸造母模使用，也能适配桌面战棋推演的载具道具生产，同时可作为汽车造型教学的缩比案例，帮助初学者理解商用车外覆盖件的曲面拆分逻辑。

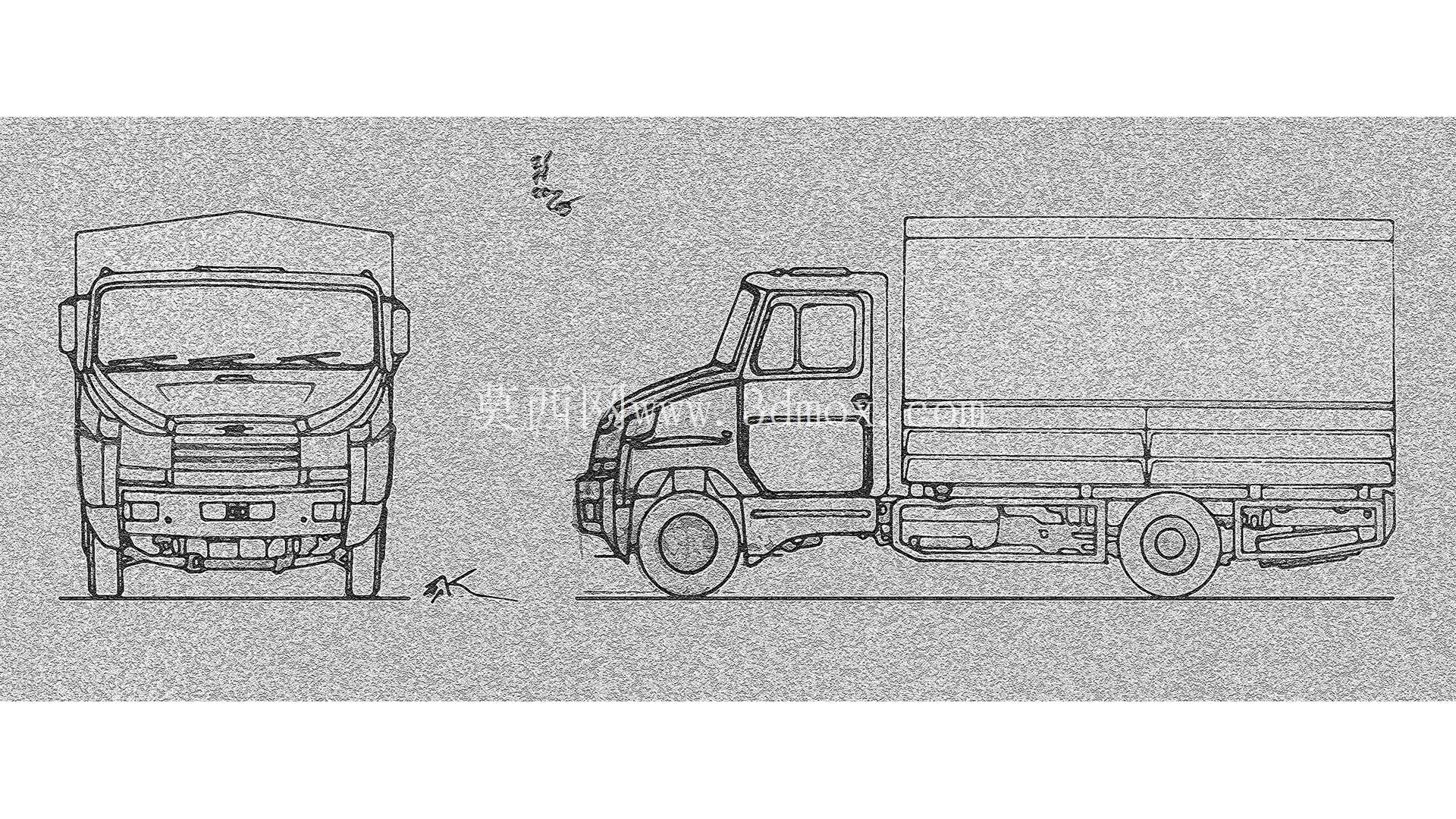

设计过程中首先梳理了原车型的核心识别特征：长头驾驶室的倾斜角度、货厢与驾驶室的间距、轮拱的突出弧度、前后悬的长度比例，这些特征是区分ZIL系列卡车与其他同级别中型卡车的核心标识，在缩比过程中没有做过度简化，避免造型失去辨识度。针对缩比后容易出现的细节失真问题，对驾驶室的风挡倾角、车门的冲压棱线、货厢的顶部圆弧过渡做了公差补偿，因为在失蜡铸造或者树脂翻模的生产流程中，过小的锐角棱边会出现填充不全的问题，所以将所有外露棱边做了R0.15mm的圆角处理，既保留了原车型的硬朗质感，又能适配铸造生产的工艺要求，减少后续打磨修整的工作量。

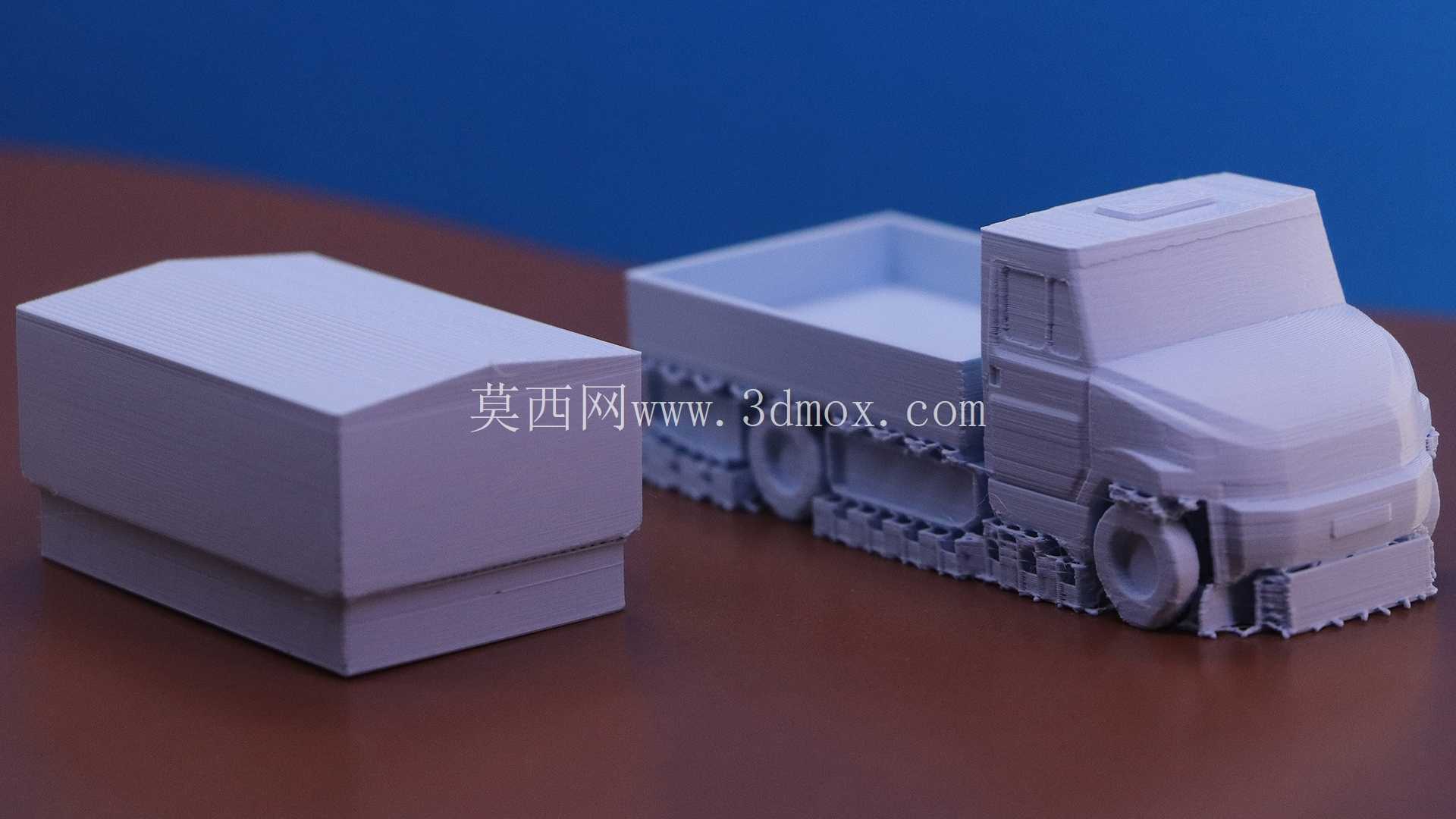

外形尺寸方面，按照1:72的比例换算后，整车长度控制在92mm左右，宽度32mm，高度38mm，这个尺寸刚好适配主流1:72比例兵人模型的搭配需求，轮距设定为26mm，轴距52mm，车轮直径12mm，轮胎的胎纹做了浅化处理，深度控制在0.3mm，避免铸造过程中出现粘模的问题。安装边界上，底盘部分预留了2mm的通用安装孔位，既可以搭配静态展示的底座，也能适配带动力的微型底盘改装需求，货厢部分采用分体式设计，和驾驶室的拼接缝做了错位隐藏处理，拼接后缝隙控制在0.1mm以内，不需要额外补土就能达到展示级的外观效果。

从功能特性来看，该造型拆分了驾驶室、货厢、底盘、车轮四个独立部件，每个部件的拔模斜度都控制在1.5度以上，完全适配砂型铸造、失蜡铸造以及小规模的树脂翻模生产，不需要额外做结构修改就能直接开模生产。驾驶室内部做了简化的座椅和方向盘凸起结构，不需要额外添加内构就能满足常规展示的需求，如果是高端收藏级的制作需求，也可以将驾驶室顶盖作为独立拆分件，预留了0.2mm的拆分缝，方便后续修改拆分方案。车轮部分采用和底盘插接的结构，插接柱直径2mm，插入深度3mm，既可以保证车轮转动的顺畅度，也能避免日常把玩时出现脱落的问题。

设计思路上没有一味追求对实车的百分百复刻，而是结合缩比模型的生产和使用场景做了针对性优化：比如原车型货厢上的篷布固定绳结构，在1:72的比例下如果完全复刻会出现结构过细、铸造易断的问题，所以将绳结结构简化为表面的浅浮雕纹理，既保留了篷布的质感，又提升了零件的结构强度；原车型车头的进气格栅做了整体化处理，将格栅条的宽度从实车换算的0.2mm加宽到0.4mm，避免铸造时出现格栅堵死的问题，同时保留了格栅的排列比例，不会影响整体的识别度。针对模型摆放时的稳定性问题，将底盘的重心做了下调处理，底盘下部预留了1mm的配重块安装空间，可以嵌入铅块或者钨钢配重，避免摆放时出现头轻尾重容易倾倒的问题。

在曲面处理上，货厢的篷布部分做了自然的下垂褶皱模拟，褶皱的深度控制在0.5mm以内，既体现出篷布的柔软质感，又不会因为褶皱过深导致铸造时出现气泡残留的问题。驾驶室的顶部做了轻微的圆弧过渡，还原实车冲压顶盖的弧度，没有采用生硬的直角结构，提升整体造型的真实感。轮拱部分的弧度和轮胎的间隙控制在1mm，既保证车轮转动时不会蹭到轮拱，又不会因为间隙过大显得失真。前后保险杠的突出长度控制在2mm，厚度1.5mm，保证零件结构强度的同时，还原实车保险杠的厚重质感。
