概念轿车外观结构三维数字设计方案

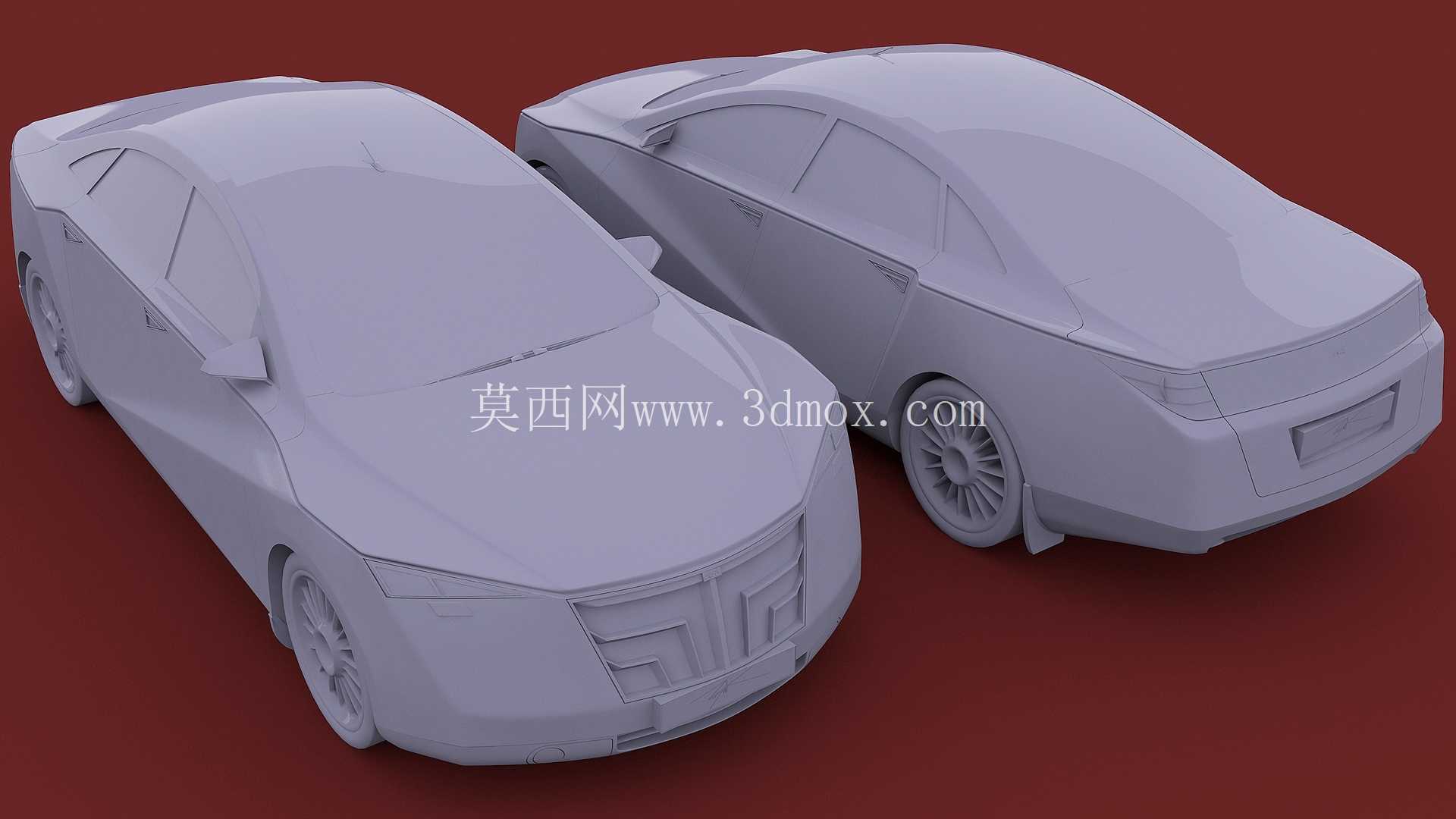

本次呈现的乘用车外观结构三维设计，核心围绕紧凑型家用概念轿车的造型验证与比例模型开发需求展开，在建模阶段优先考虑了风阻优化、视觉辨识度与小比例模型制作的适配性。从实际应用场景来看，该设计既可以作为汽车造型评审阶段的数字验证载体，也可直接用于1:43比例收藏级车模的开模参考，覆盖从前期造型迭代到终端衍生产品开发的多个环节。

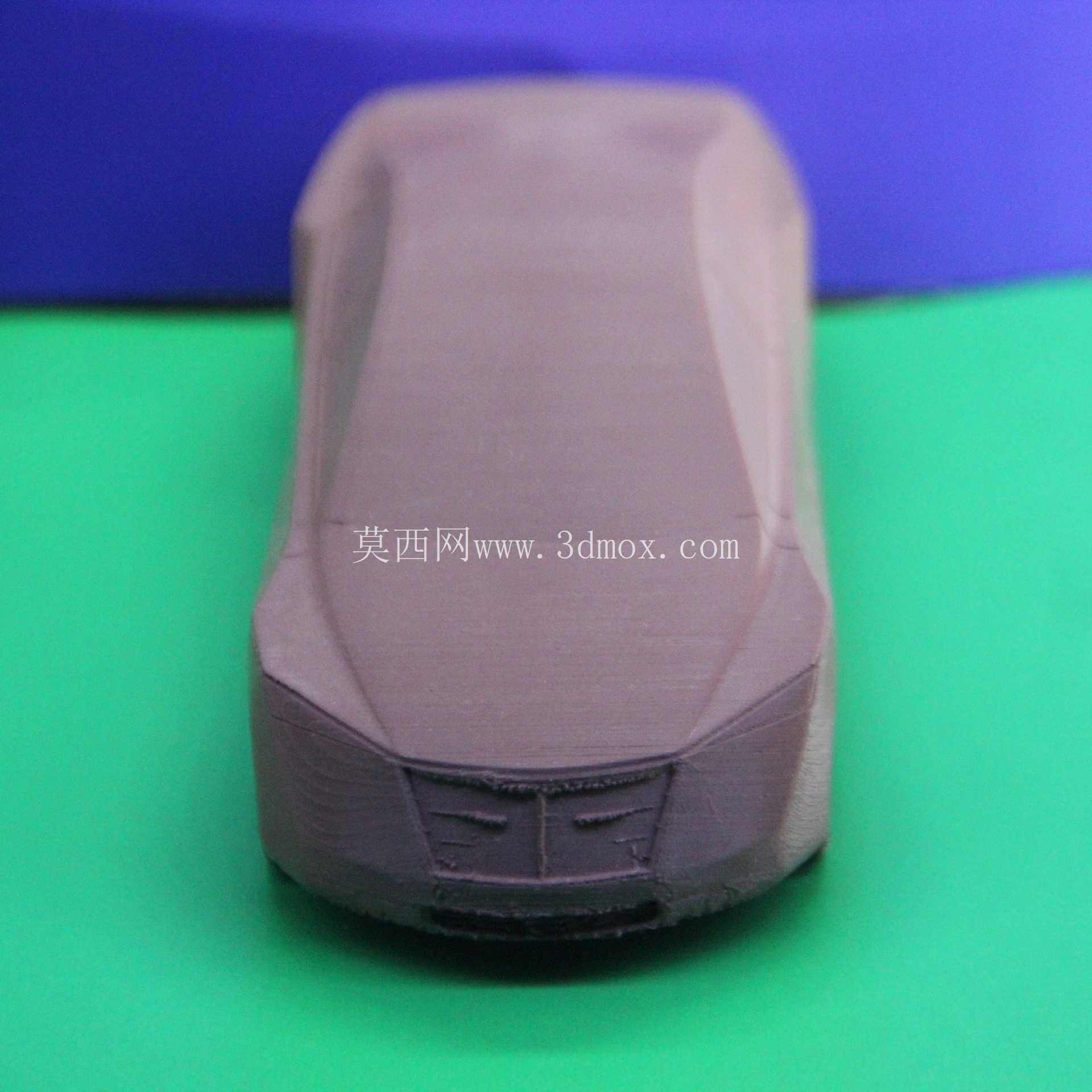

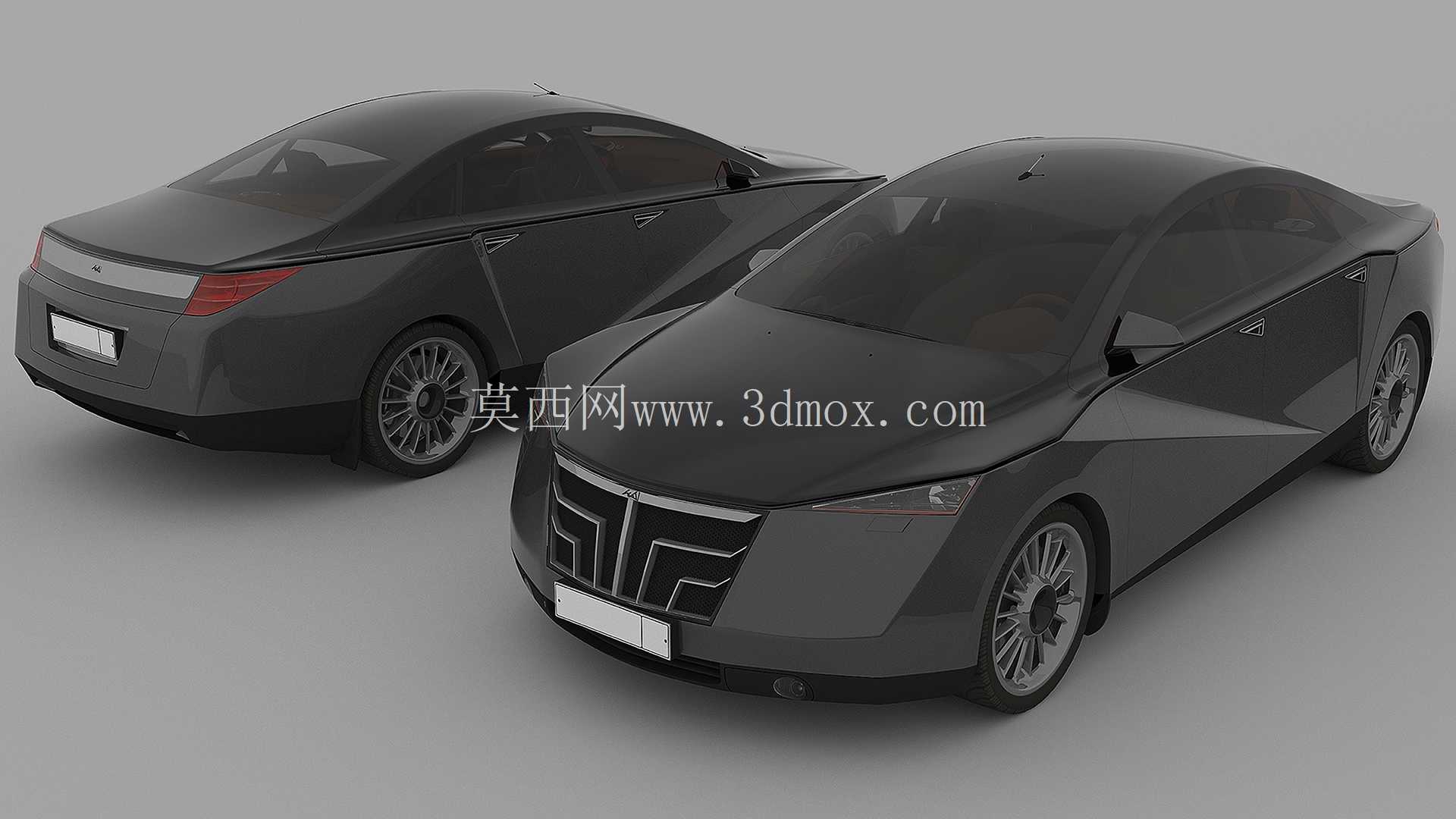

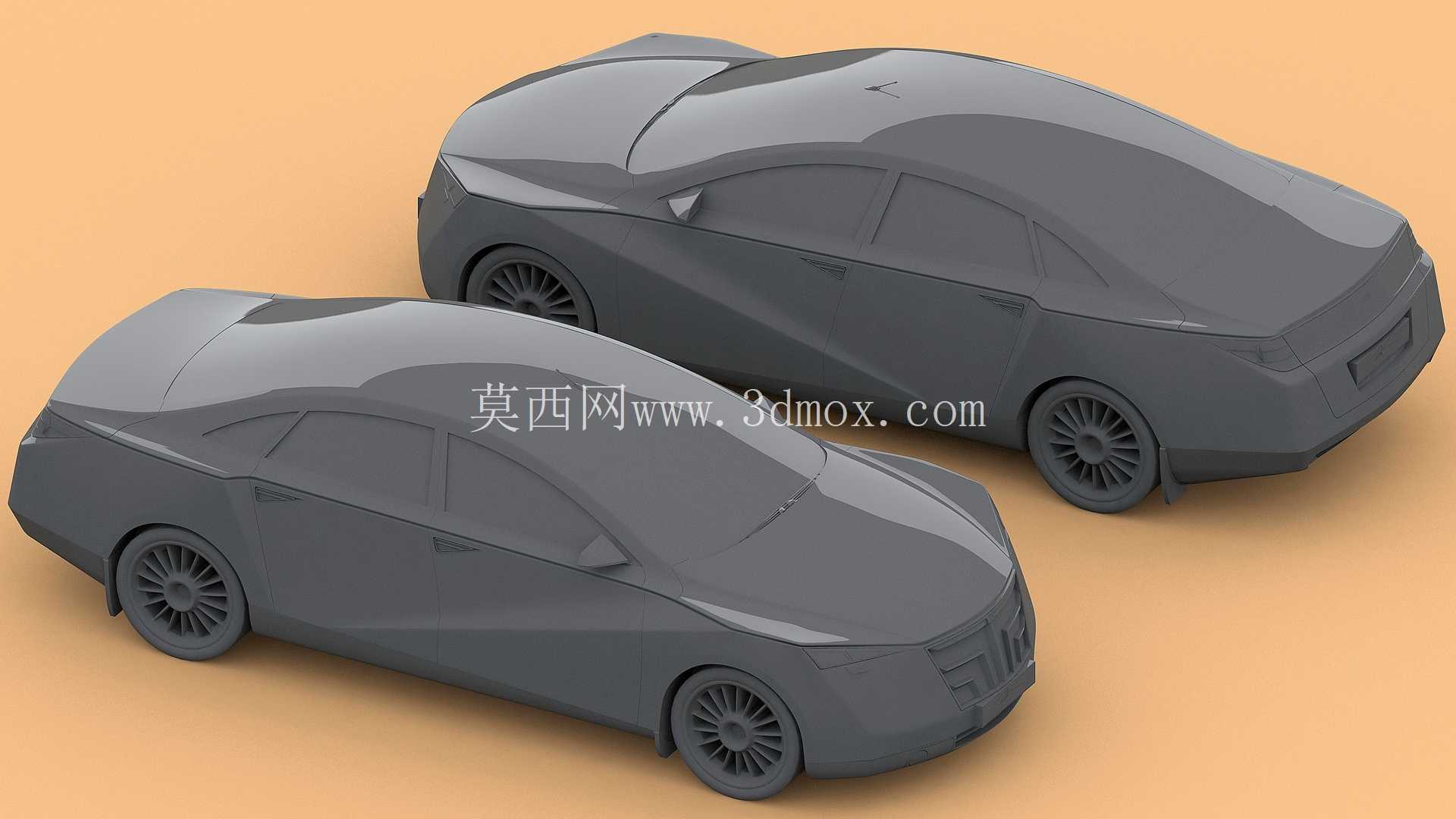

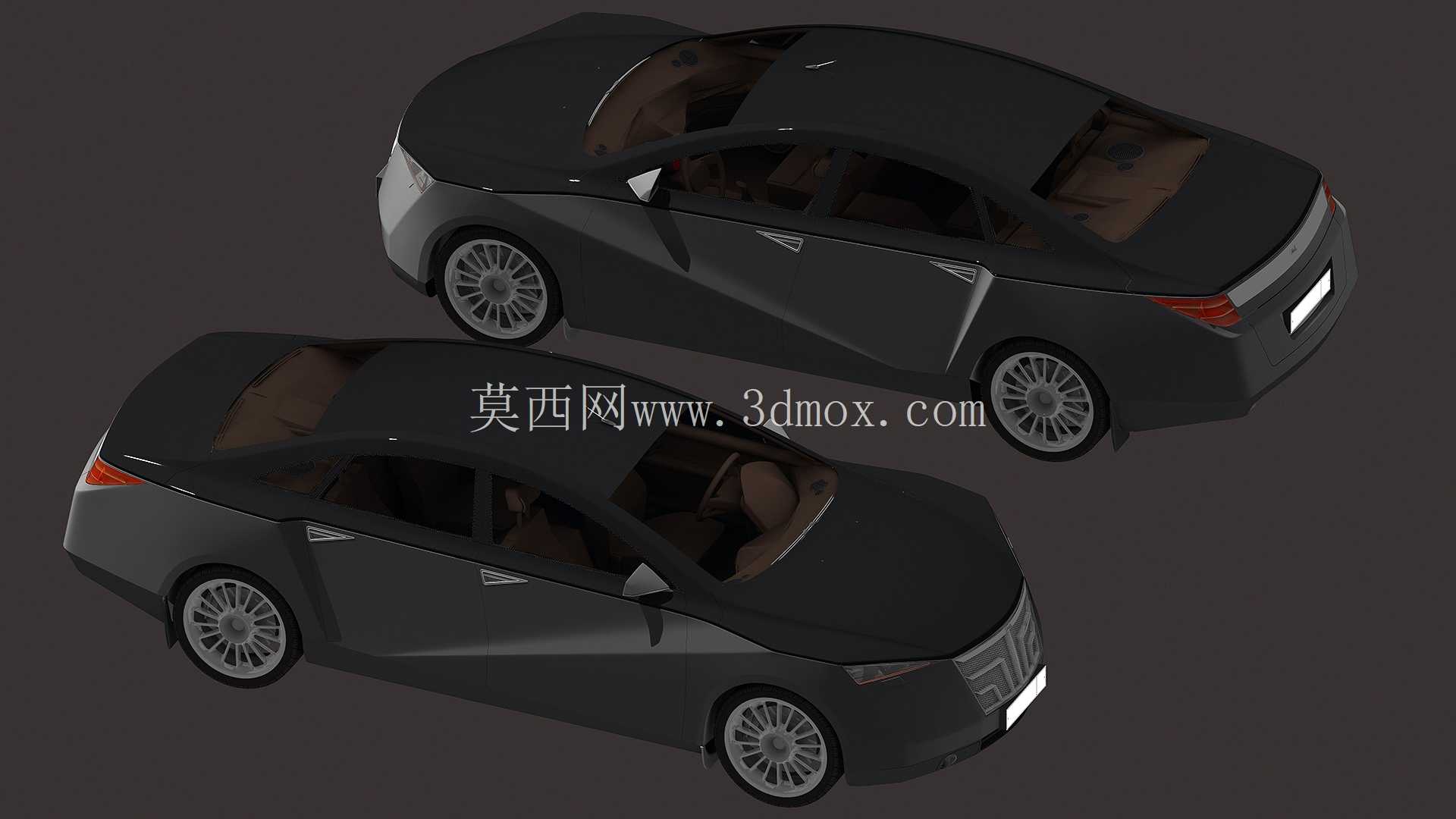

设计思路上，整体采用溜背式三厢车身布局，前脸区域做了一体化封闭处理，匹配棱角分明的折线型灯组结构，既保留了传统轿车的进气格栅视觉记忆点，又通过几何化的格栅纹理设计强化未来感，同时封闭结构能有效降低车头迎风面的乱流产生。车身侧面采用贯穿式锐利腰线，从翼子板一直延伸至车尾，配合隐藏式门把手设计，让侧面型面形成连续的光影折射面，在减少风阻系数的同时，也让车身视觉效果更显低趴修长。车尾部分采用短尾快背设计，后备箱盖末端集成了隐形扰流结构，无需额外加装外置扰流板即可梳理车尾气流，降低高速行驶时的尾部升力。

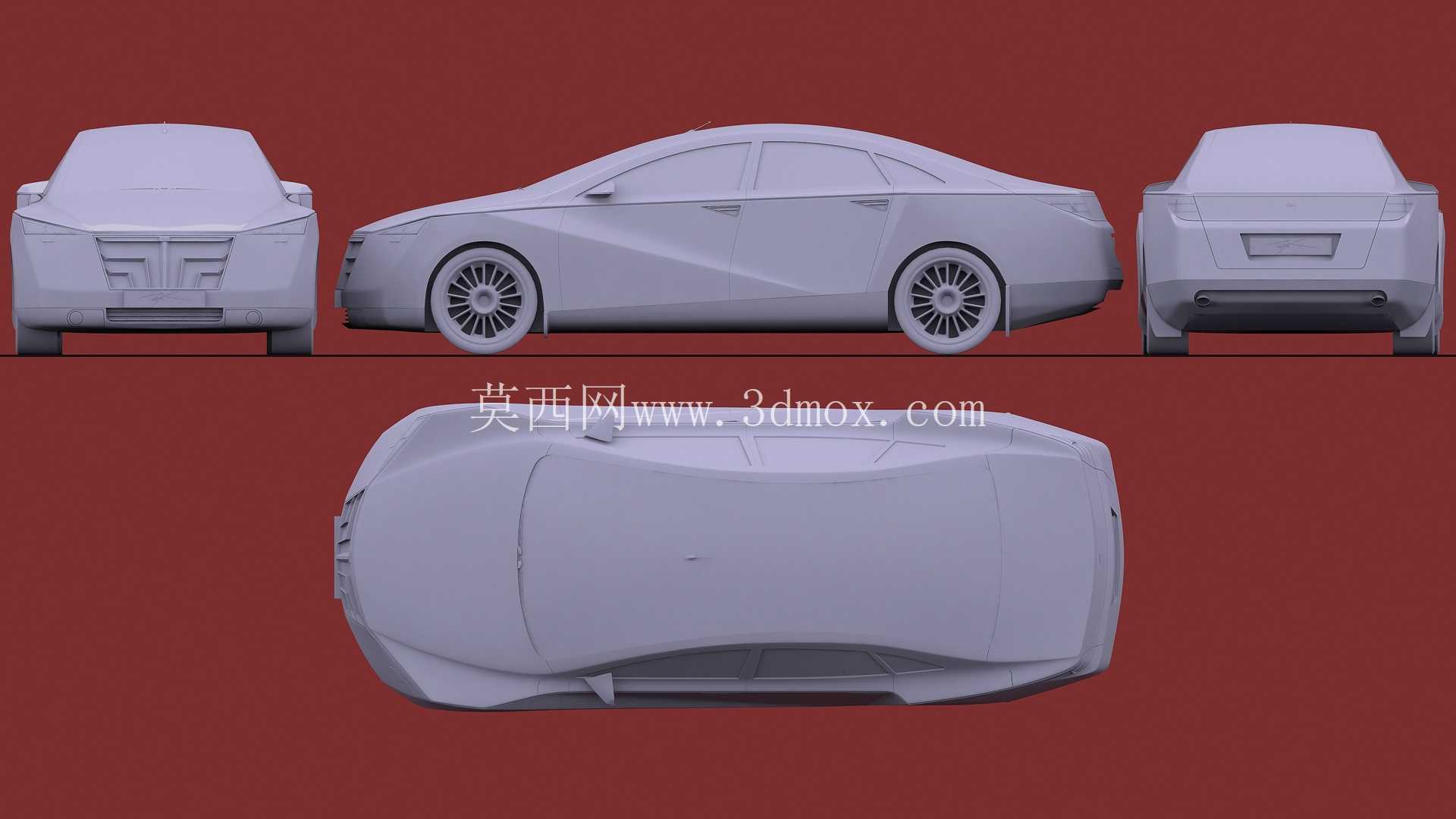

尺寸与边界设定上，按照1:43比例换算后，实车对应轴距控制在2700mm级别，整车长度约4650mm，宽度1830mm，高度1420mm，属于标准A+级轿车的尺寸区间，建模时严格控制了轮拱与轮胎的间隙，轮辋采用多辐条低风阻样式，轮胎扁平比设定为45，兼顾视觉效果与实车行驶的轮胎容纳边界，避免转向时轮胎与轮拱发生干涉。车门分缝位置做了内藏式处理，门缝间隙控制在3.5mm，既符合量产车的装配公差要求，也让侧面型面的整体性更强。

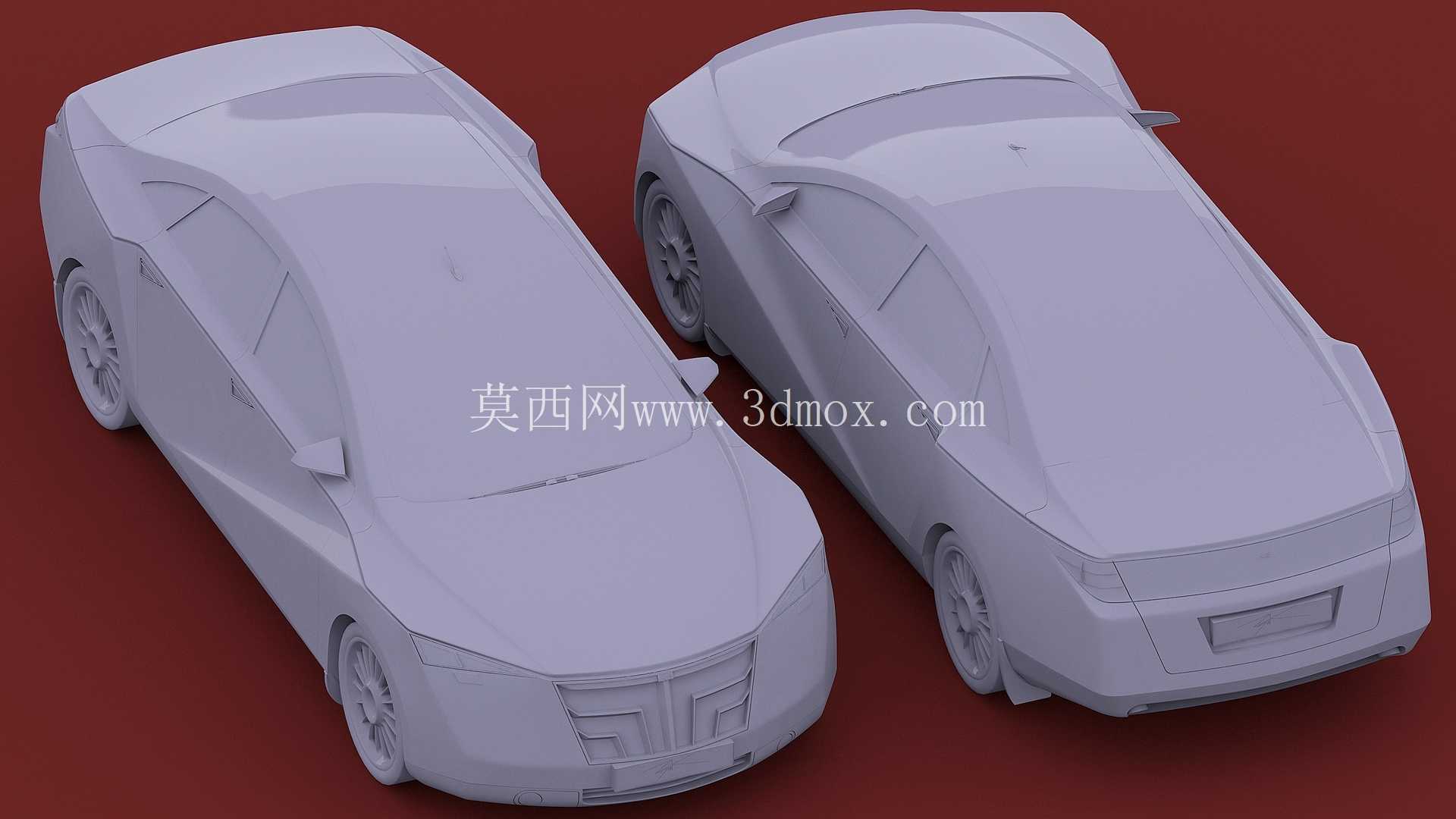

功能特性层面，该三维模型完整还原了车身外覆盖件的所有曲面特征，包括前保险杠的进气导流槽、侧裙的气流引导结构、后保险杠的扩散器造型，这些结构并非单纯的装饰设计，在实车验证阶段可以通过CFD仿真验证其气流梳理效果，降低行驶风阻同时减少轮胎区域的气流紊流。车窗部分采用无边框设计建模，玻璃曲面与车身曲面做了连续G2衔接，避免出现台阶面导致的风噪增大问题。外后视镜采用低风阻 stalk 式安装结构，镜壳造型与A柱的导流槽做了匹配设计，能引导气流绕过侧窗区域，降低侧窗风噪。

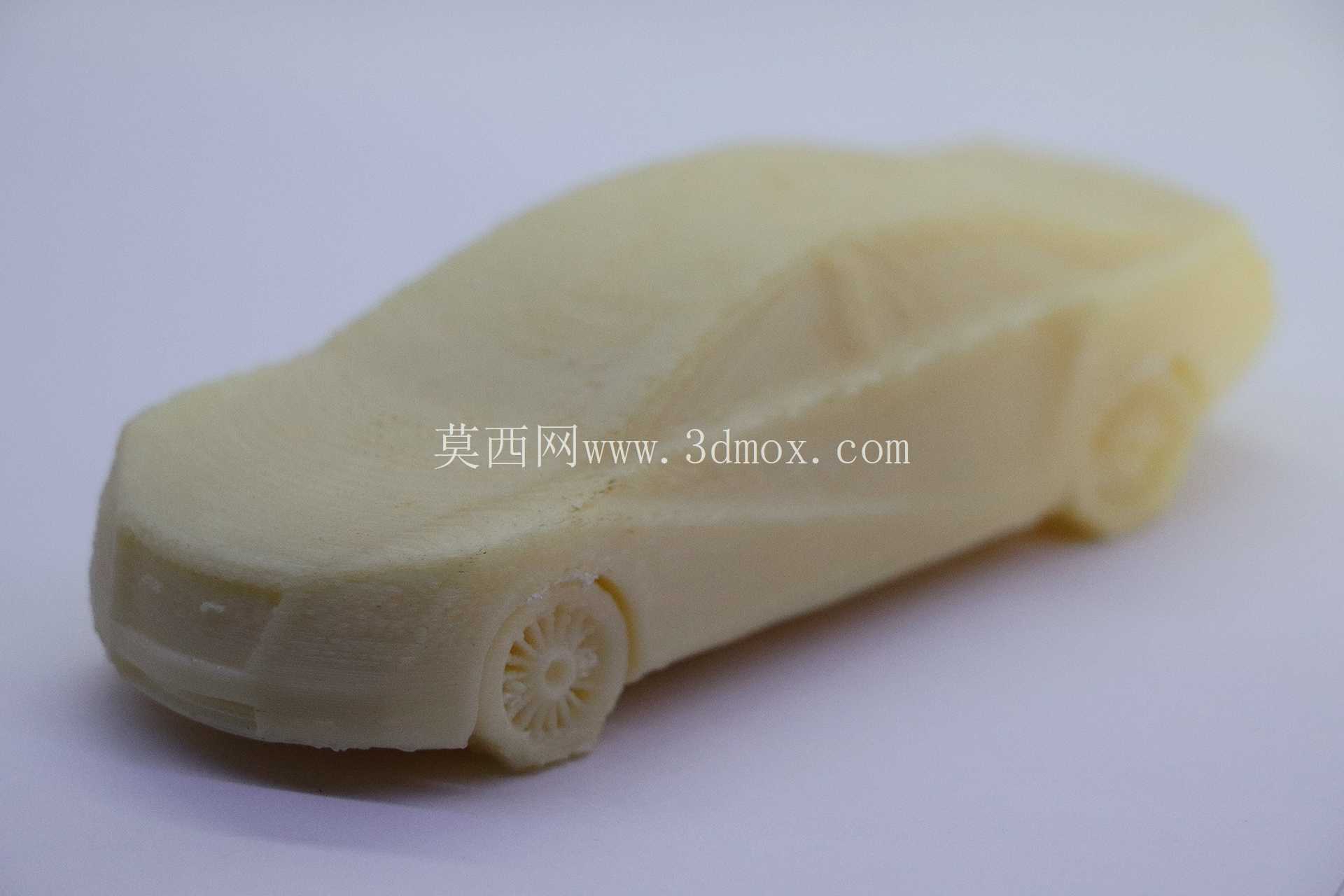

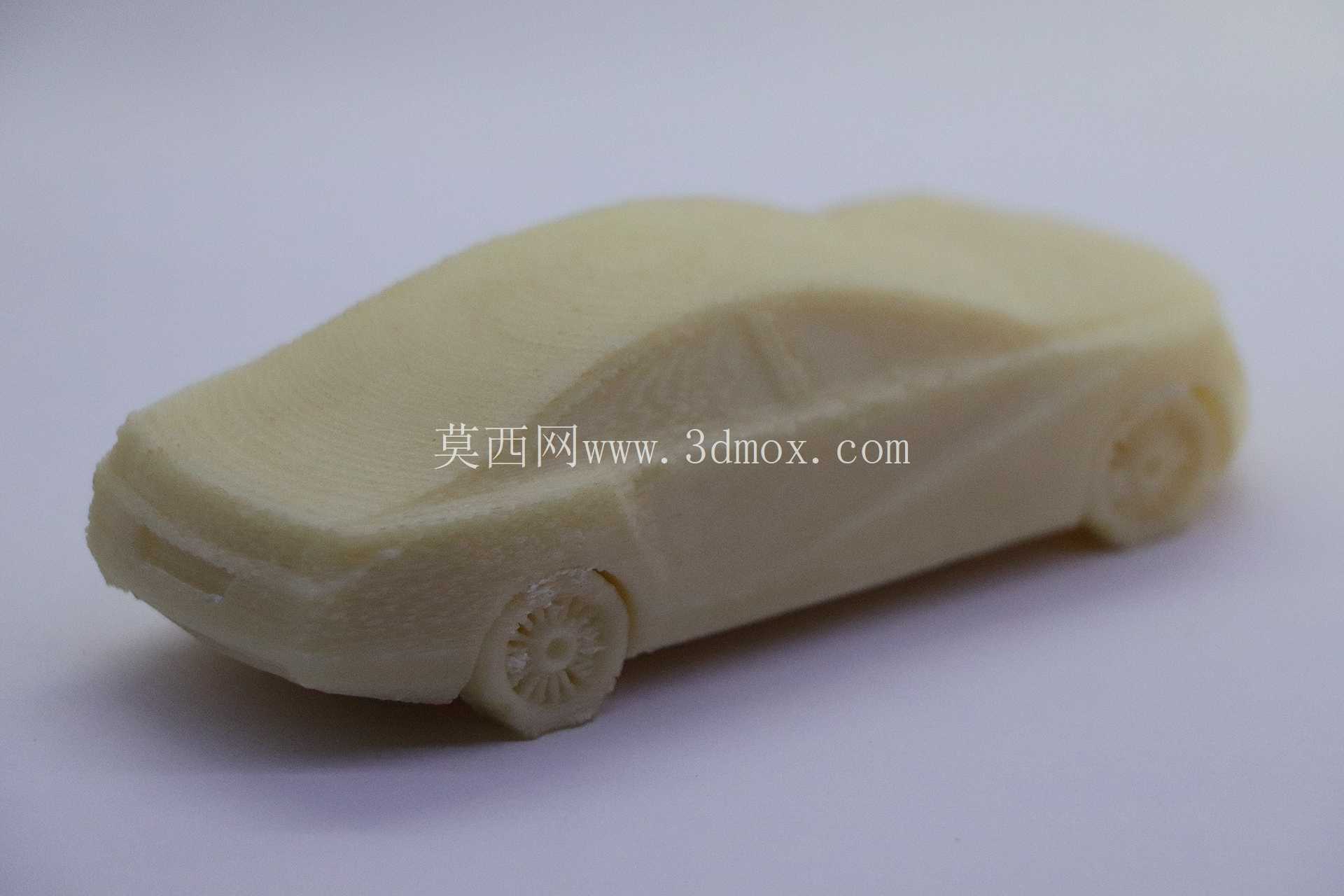

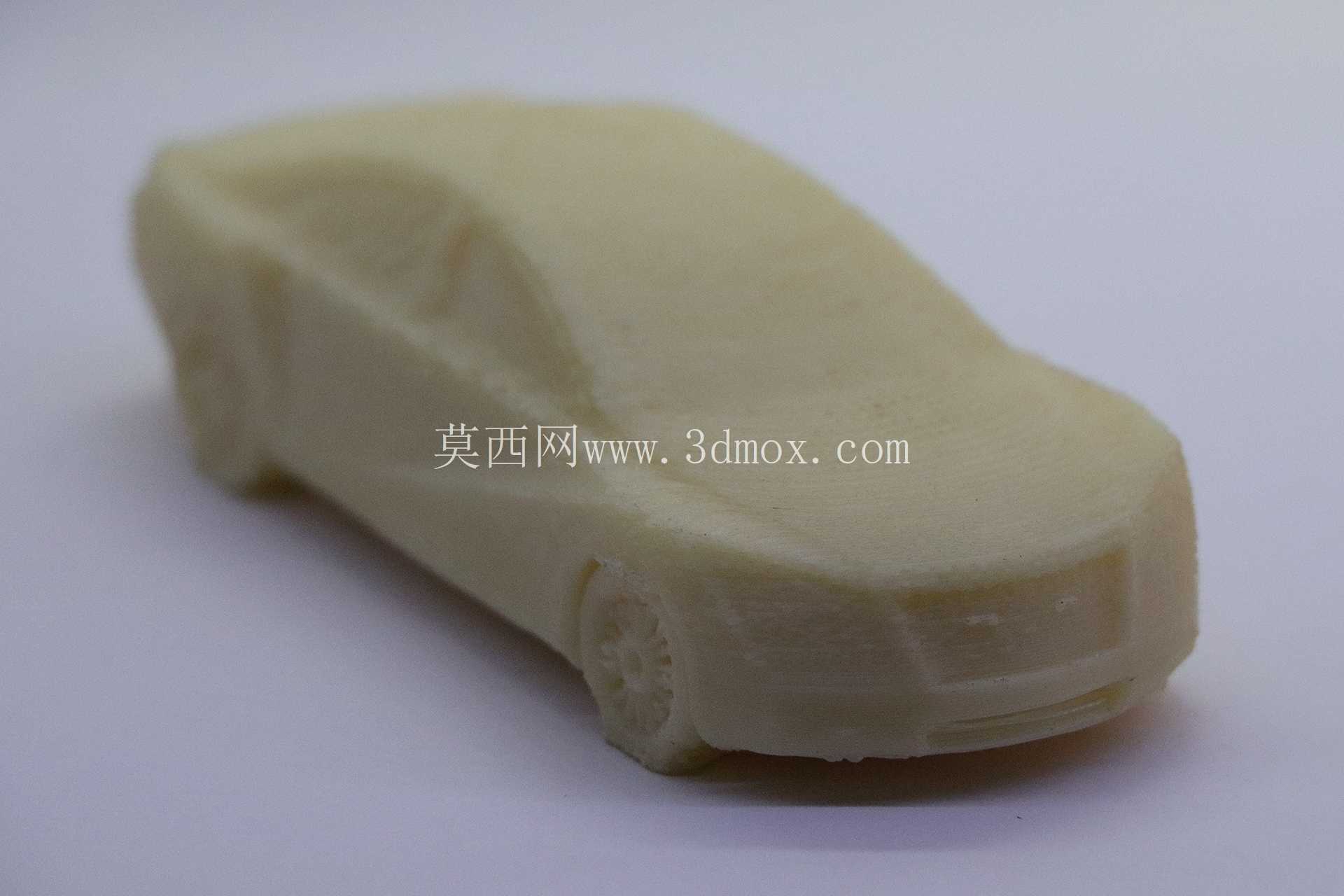

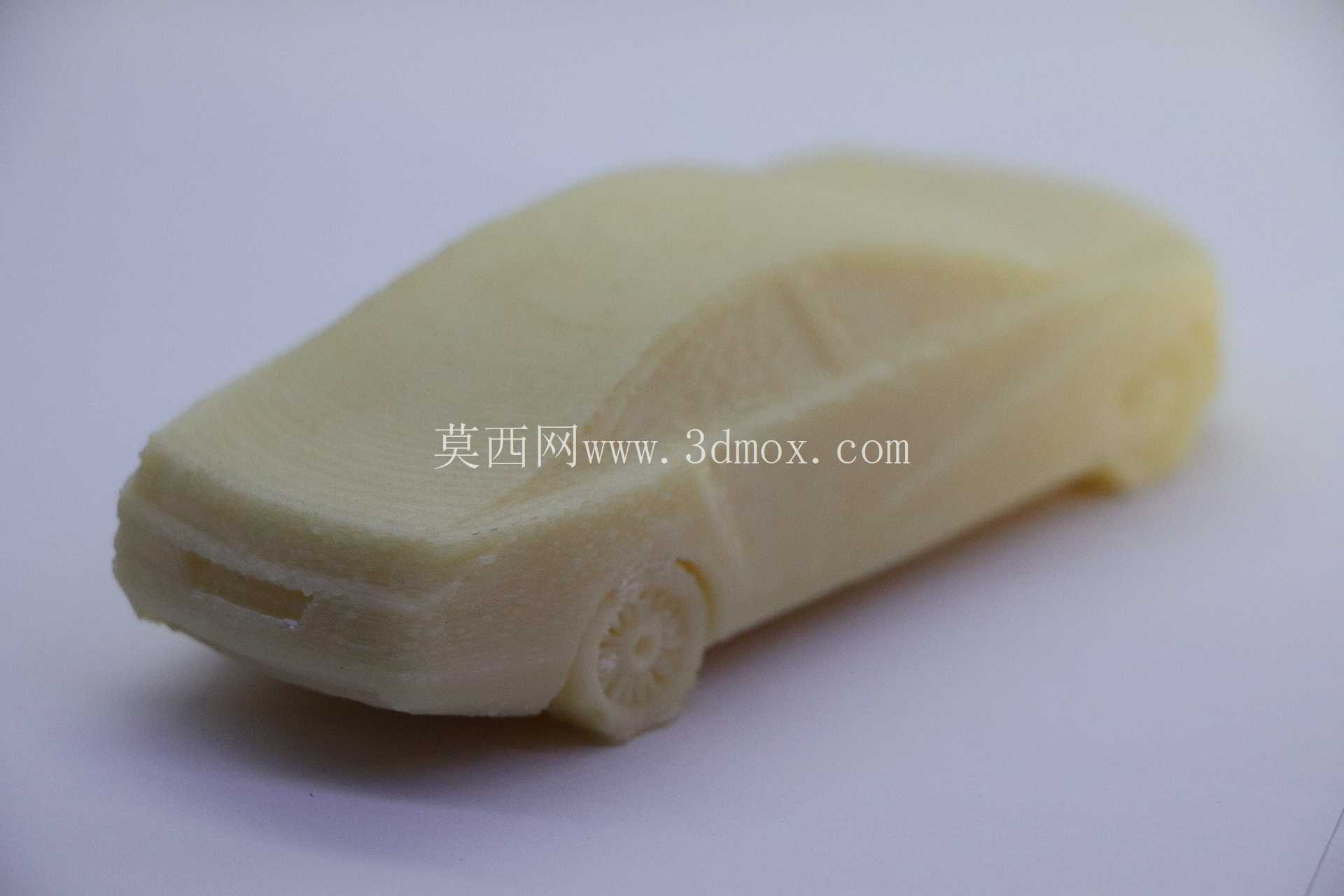

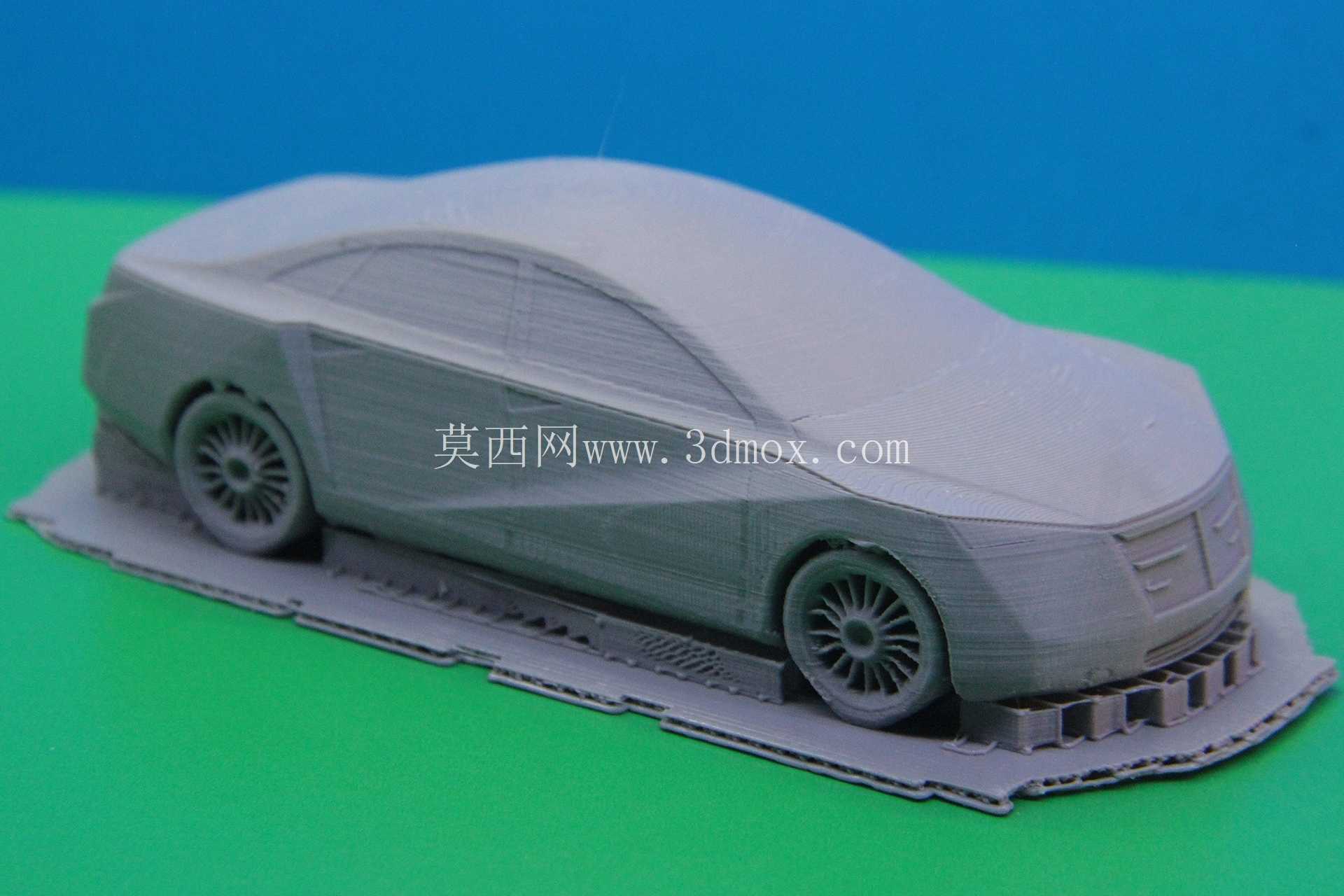

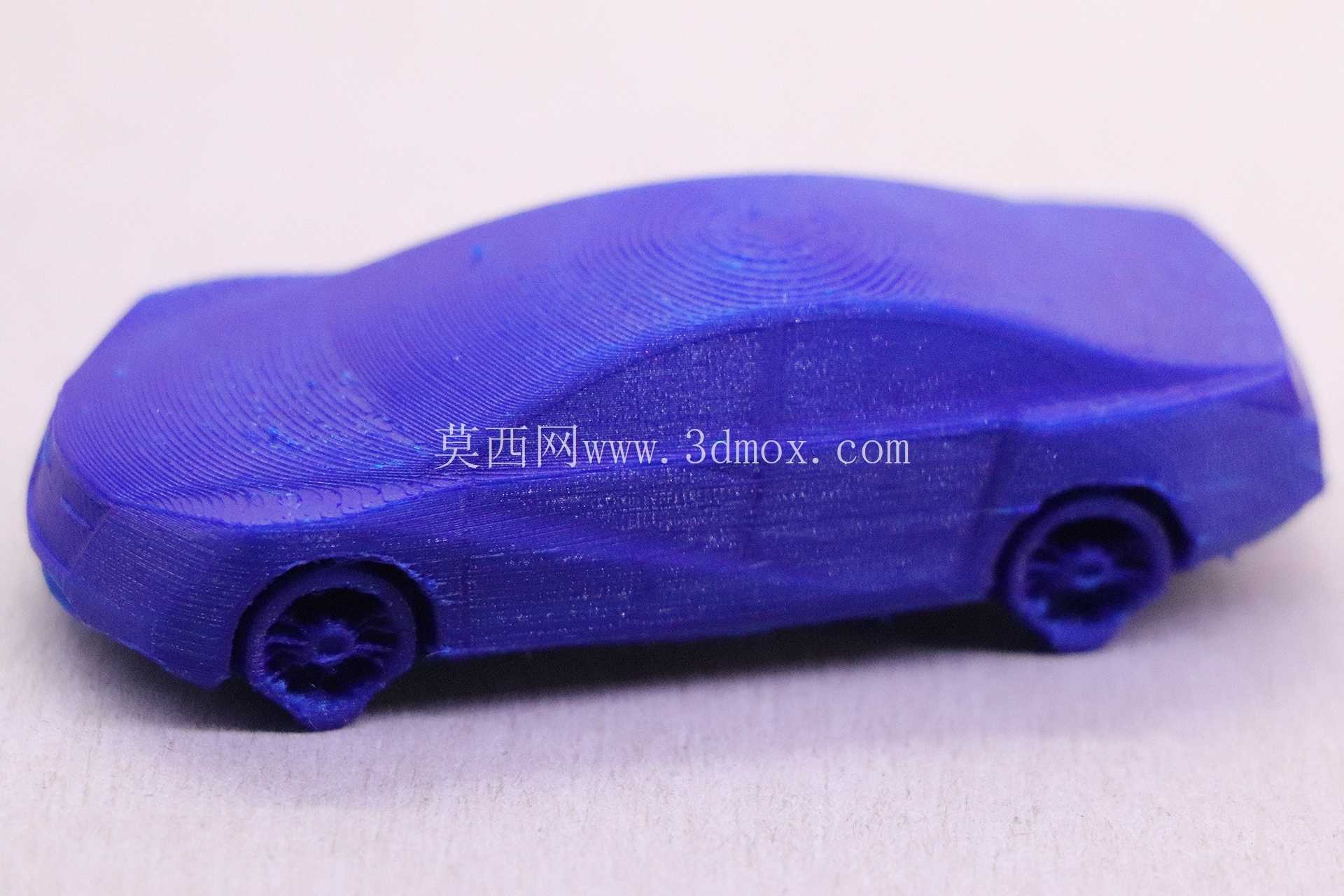

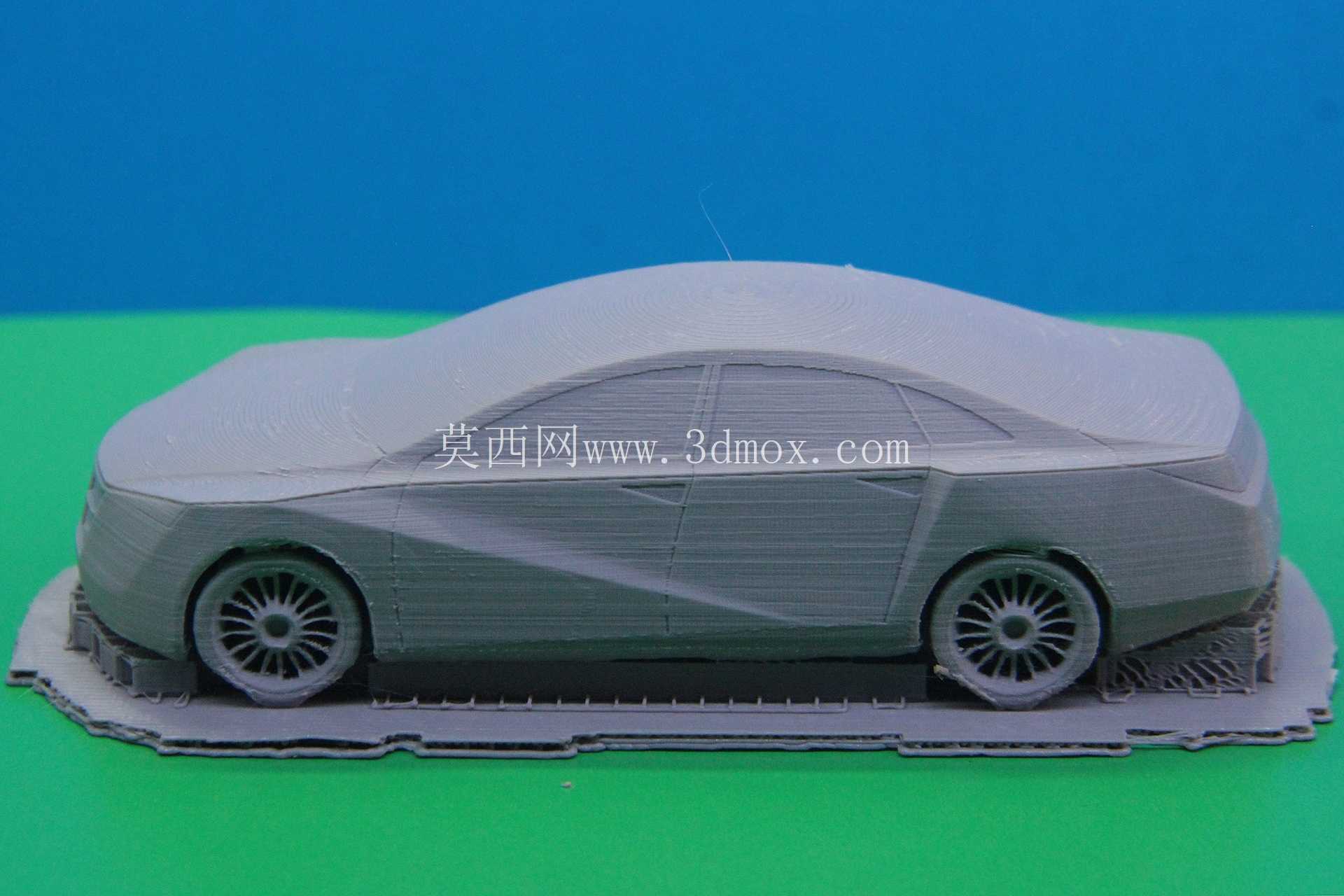

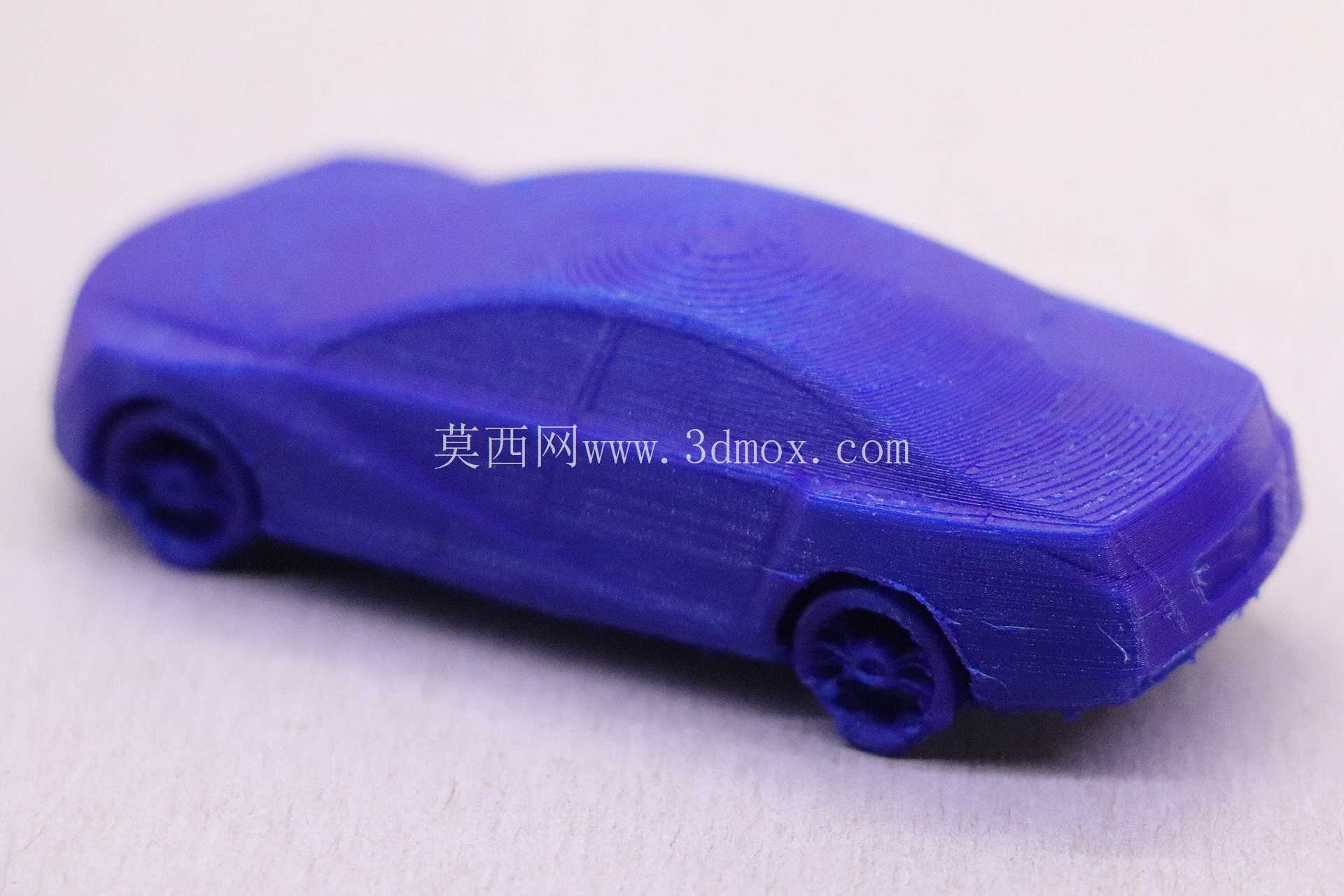

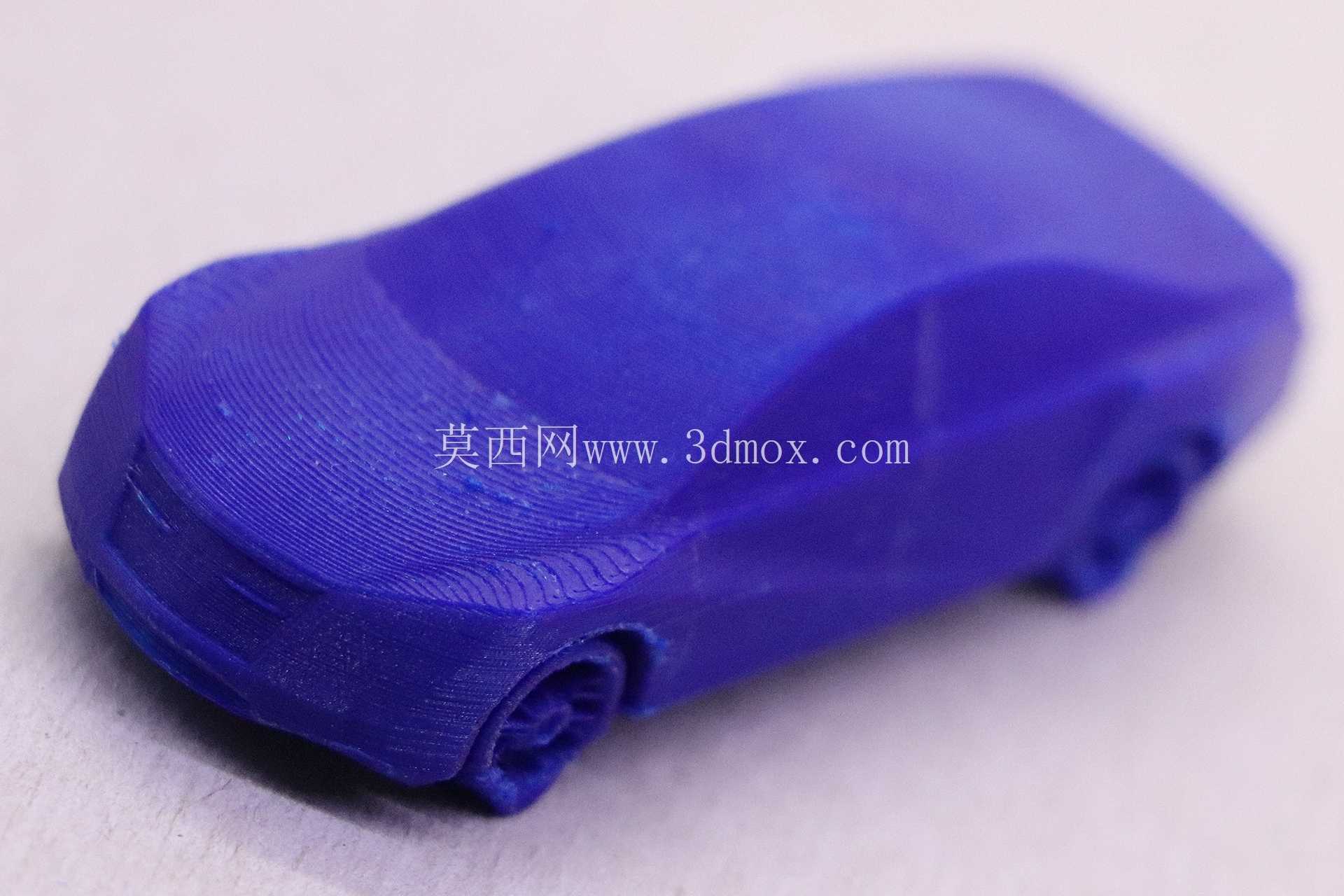

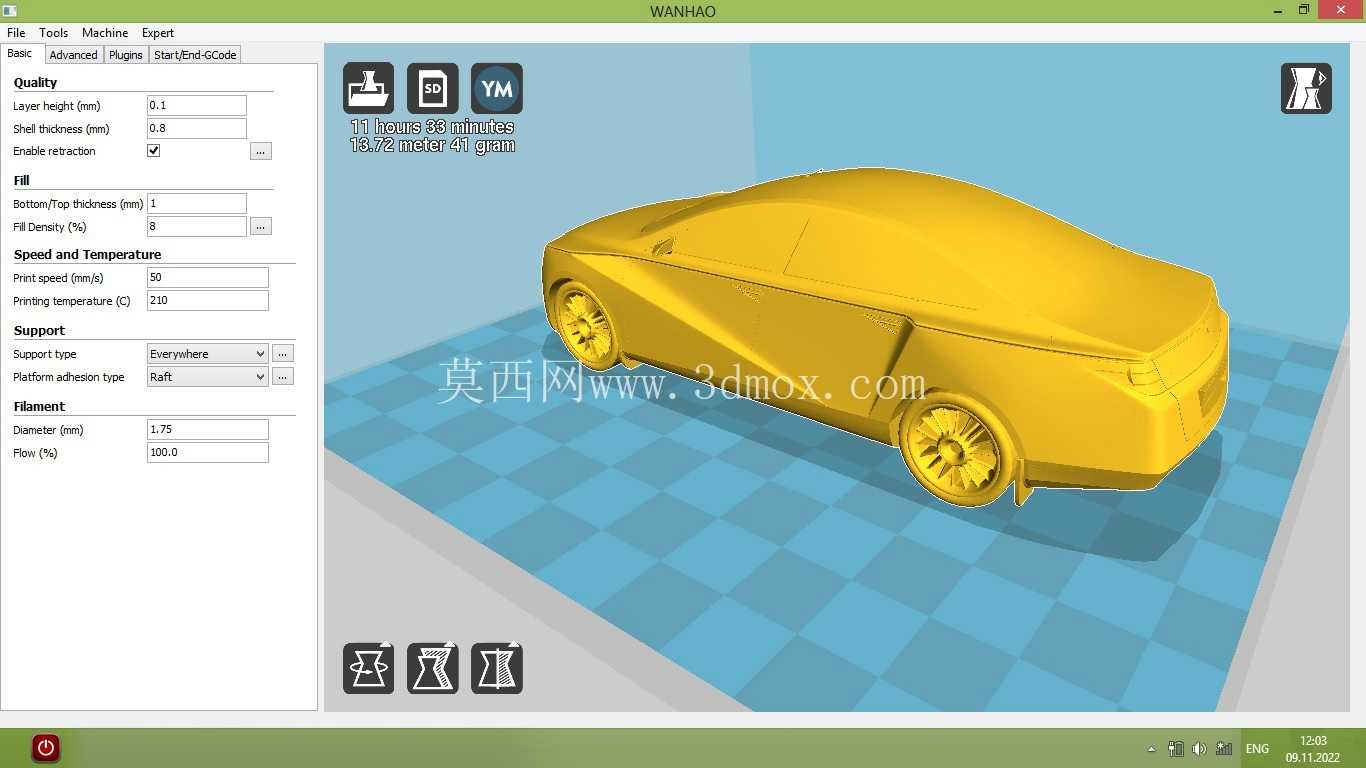

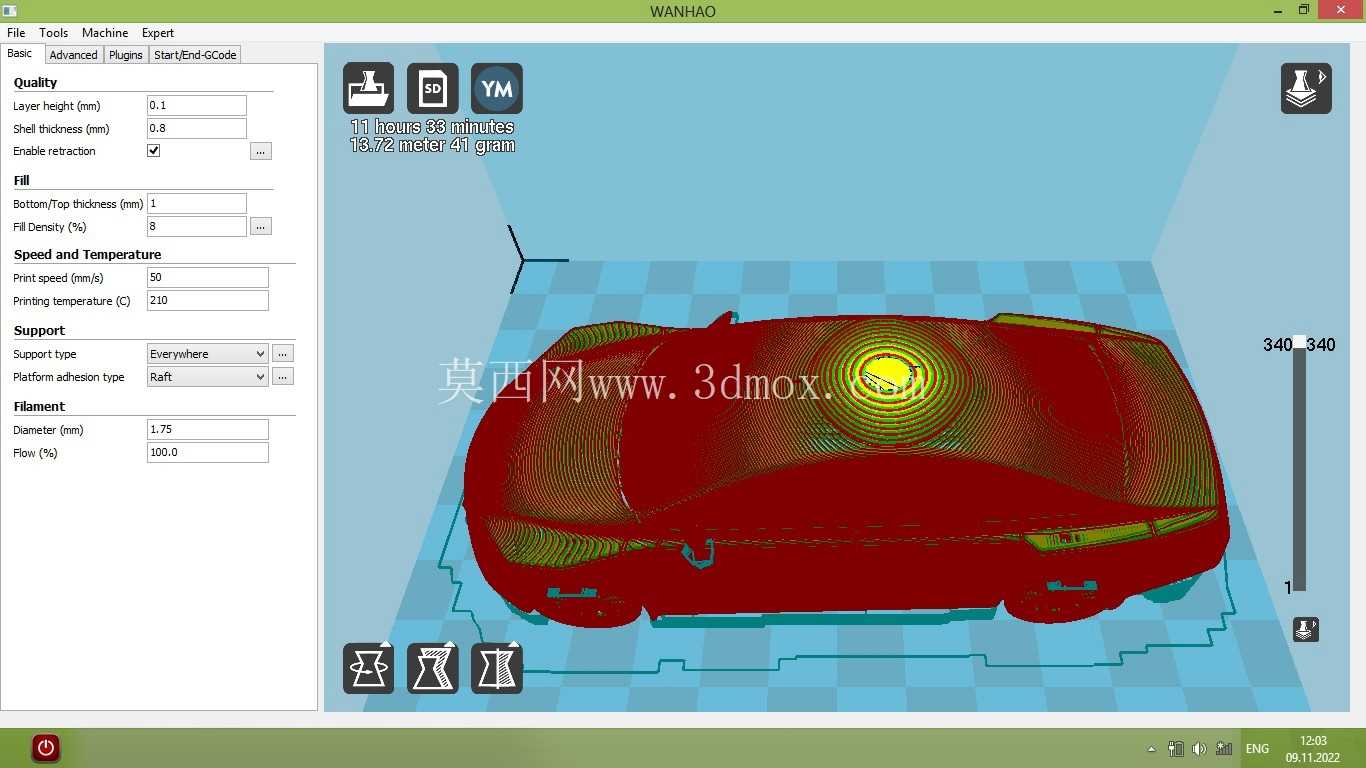

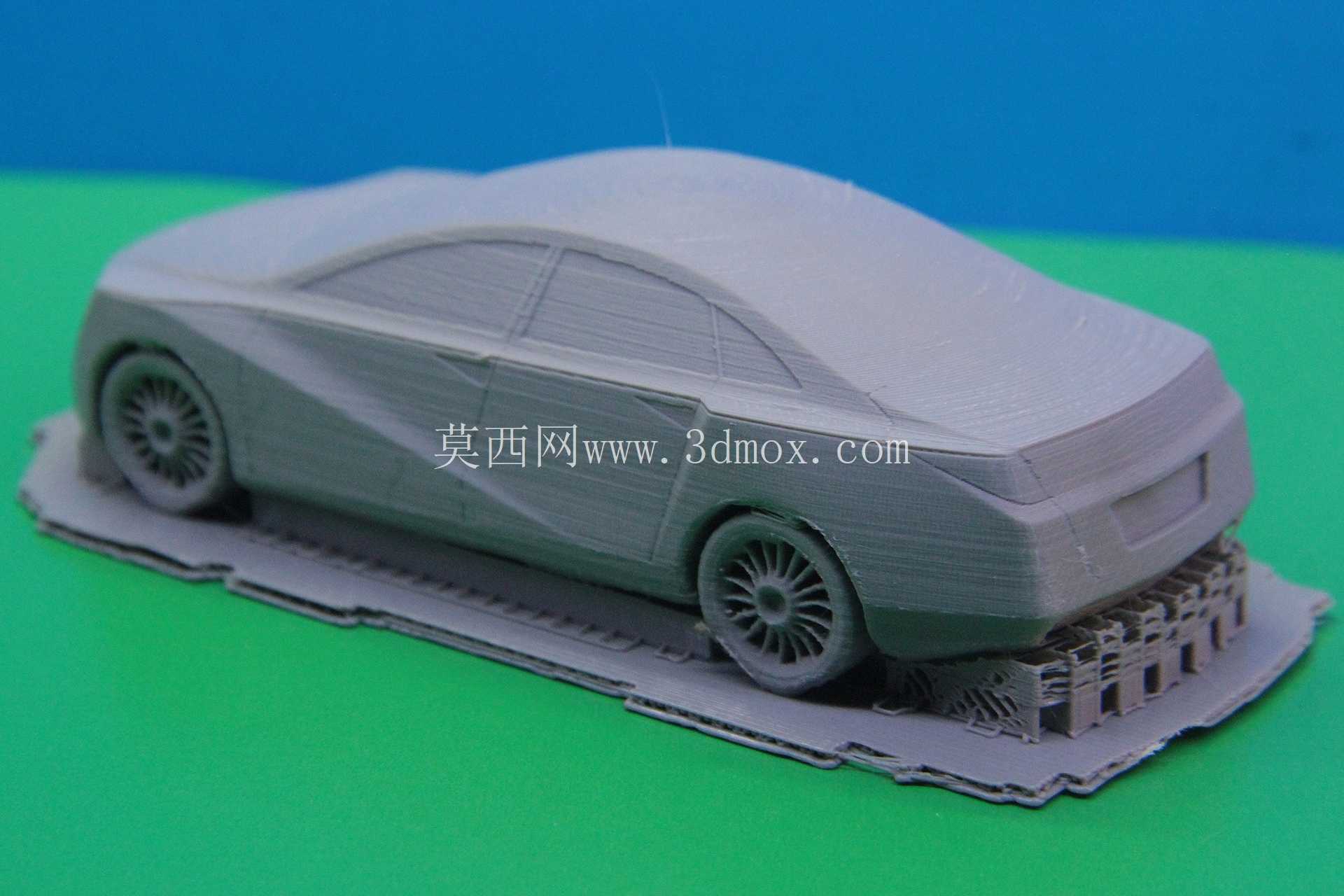

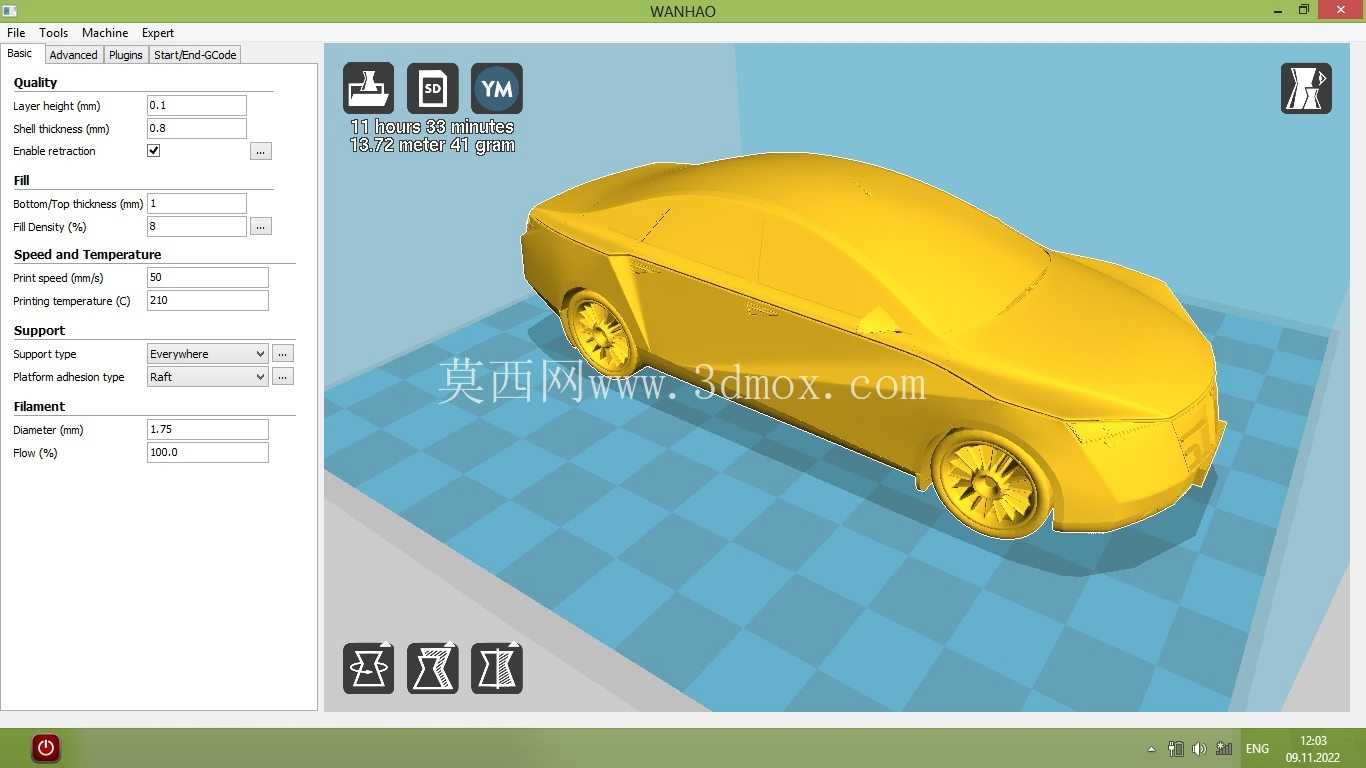

在比例模型制作适配方面，建模时所有外凸特征的拔模角度都控制在3度以上，方便后续树脂打印或者合金压铸脱模，细小的标识、纹理结构都做了0.3mm以上的厚度处理，避免小比例模型制作时出现特征断裂、细节丢失的问题。车身分件按照常规合金车模的分件逻辑做了预留，包括前后保险杠、车门、轮辋、玻璃、内饰底板等部件的拆分边界，方便后续直接导出分件图进行模具开发。

从结构设计从业者的角度看，该模型的曲面质量达到A面标准，所有相邻曲面的连续性都满足G2以上要求，不存在碎面、收敛点不合理的问题，可以直接导入渲染软件做材质表现，也可以导入CAE软件做外流场仿真分析，甚至可以作为外覆盖件结构设计的基础曲面，向内加厚3mm即可生成钣金件的基础数模，再追加安装点、加强筋等结构就能进入工程化设计阶段。模型中对车身的所有R角都做了精细化处理，外观可见区域的R角最小为2mm，既避免了锐边带来的安全问题，也让光影过渡更加自然，符合量产乘用车的外覆盖件设计规范。
