迷你双翘滑板结构三维数模设计

这套迷你滑板的三维结构设计，核心面向桌面摆件开发、微缩运动器材教具、小型文创周边产品的结构验证场景，区别于常规成人代步滑板的尺寸设定，整体结构完全复刻真实滑板的运动逻辑，可直接用于3D打印打样、小批量注塑生产前的结构干涉校验。从实际使用场景来看，这类迷你滑板既可以作为指尖解压玩具，满足桌面把玩的微缩运动体验，也可以作为结构教学的演示教具，直观展示轮式滑行器材的转向、承重连接逻辑，部分文创场景下还可搭配手办模型作为场景配件，还原街头运动的微缩场景。

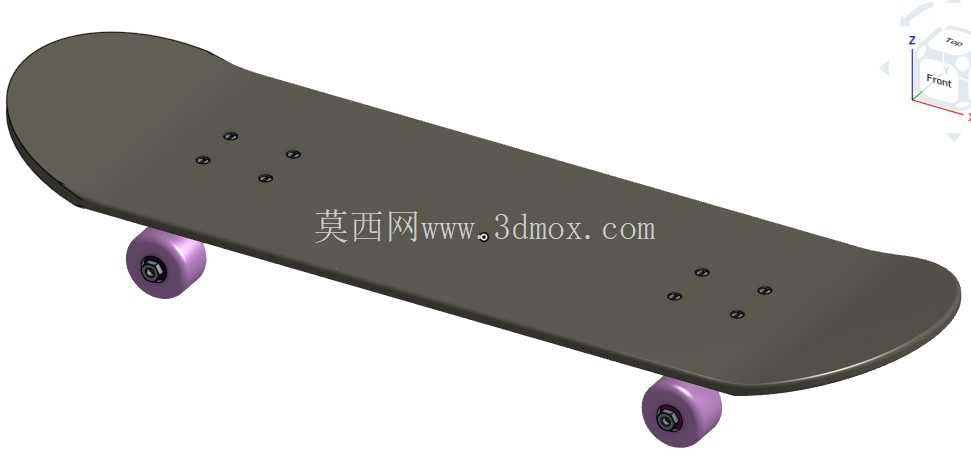

设计过程中优先还原了真实滑板的功能逻辑，板面采用经典双翘造型，前后端的上翘弧度经过反复调整，既保留了真实滑板的翘度比例，又适配迷你尺寸下的把玩握持手感，板面的安装孔位严格按照桥钉的安装间距排布，四个一组的孔位分别对应前后两个转向架的安装位置，孔位深度做了沉台设计，保证桥钉安装后不会突出板面表面，避免把玩时刮蹭手部。转向架也就是滑板桥的结构做了适配迷你尺寸的简化优化，保留了桥钉连接位、PU减震垫的安装槽、轮轴安装孔三个核心结构，PU垫的安装槽预留了0.2mm的过盈配合量，保证转向架转动时有足够的阻尼感，不会出现松垮晃动的情况，同时转向角度限制在15度以内，避免迷你尺寸下转向过大导致侧翻。

轮组部分采用聚氨酯轮的典型结构，轮子中心预留轴承安装位，配套的微型轴承、衬套都做了等比例缩小，轴承内孔和轮轴采用间隙配合，间隙值控制在0.05mm，既保证轮子转动顺滑无卡滞，又不会出现轮组晃动的旷量；衬套套在轮轴上，位于两个轴承之间，起到定位轴承、分散轮组侧向受力的作用，避免轮子转动时出现轴向窜动。轮轴和转向架的连接采用过盈压装的设计，压装深度为3mm，保证轮组安装后不会在滑行把玩过程中脱落。

从安装边界来看，整套模型的所有零件都做了装配干涉校验，转向架转动到最大角度时，轮子和板面边缘预留了0.8mm的安全间隙，不会出现打轮的情况；轮组安装完成后，板面底部距离放置平面的高度为8mm，既保证了足够的离地间隙，不会因为轻微的平面凸起卡滞，又维持了迷你滑板的低趴视觉比例。板面的边缘做了R1.5的圆角过渡，没有尖锐棱角，符合小型玩具的安全设计要求，板面表面可以根据后续的生产需求做防滑纹理、图案印刷的预留，当前数模的板面为光面基准，方便后续二次设计添加表面细节。

在结构强度的考量上，虽然是迷你尺寸产品，但是板面的壁厚做了均匀2mm的设定，转向架的受力部位做了局部加厚处理，轮轴的直径根据迷你尺寸的受力情况设定为2mm，完全可以满足日常把玩、桌面滑行的受力需求，不会出现正常使用下的结构断裂问题。整套数模的装配逻辑完全和真实滑板一致，拆解后可以清晰看到每个零件的连接关系，不管是用于3D打印的分件输出，还是用于结构教学的拆解演示，都能直接适配，不需要额外做结构调整。
