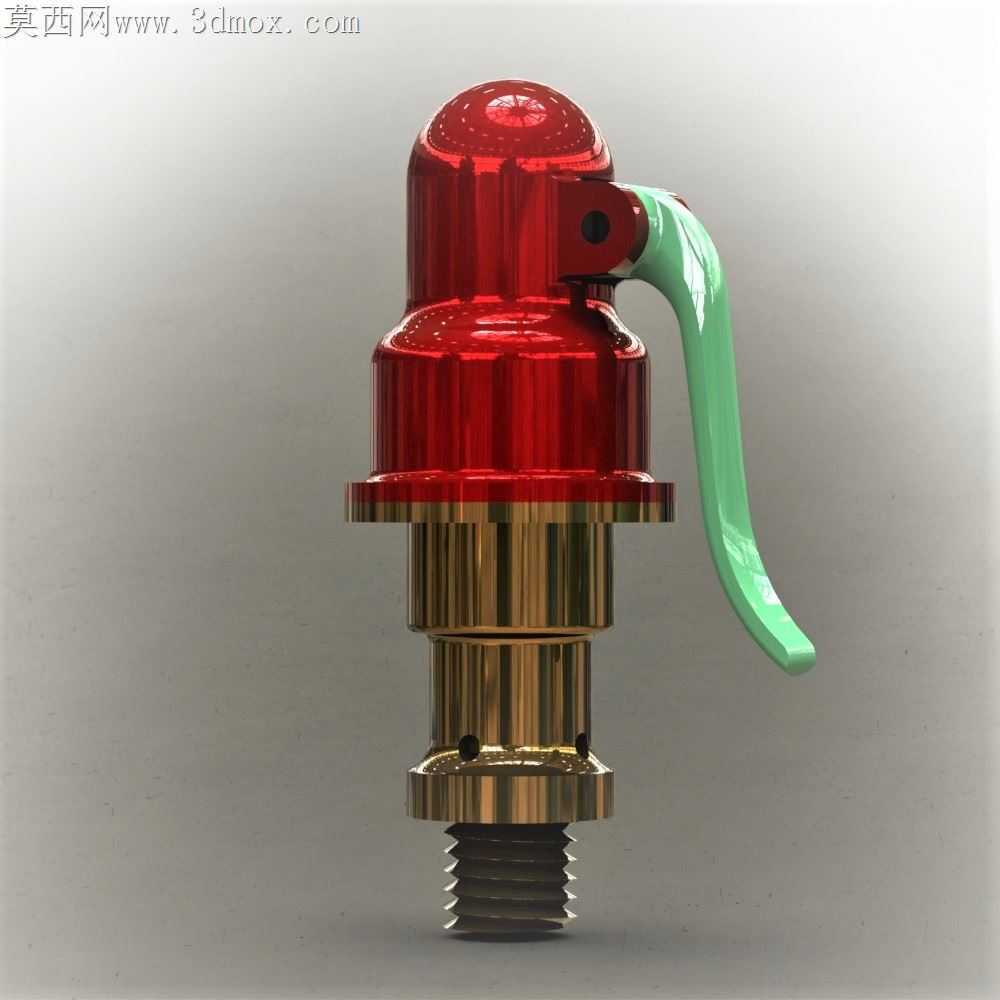

高散热型电动大力士马达壳体结构设计

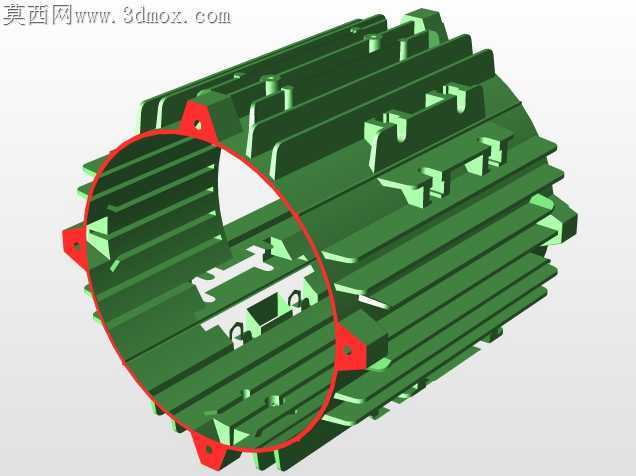

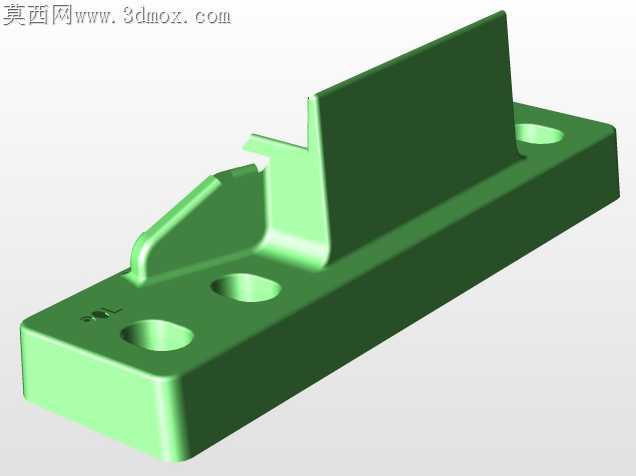

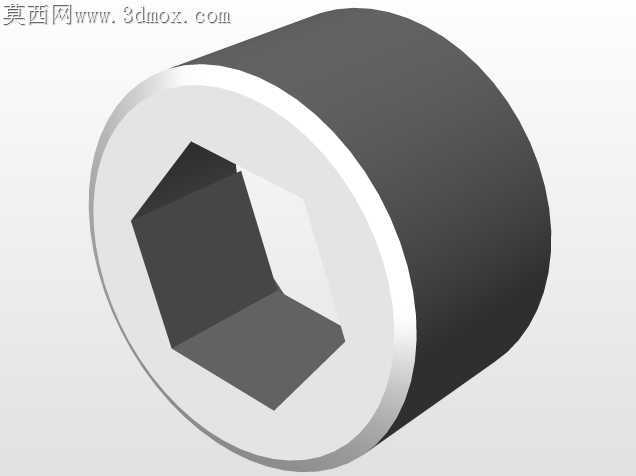

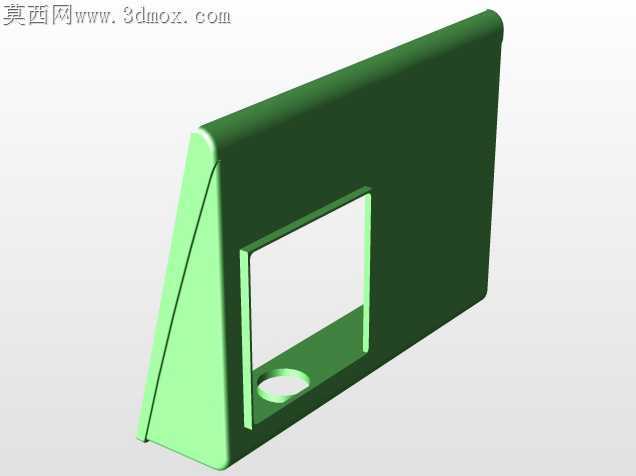

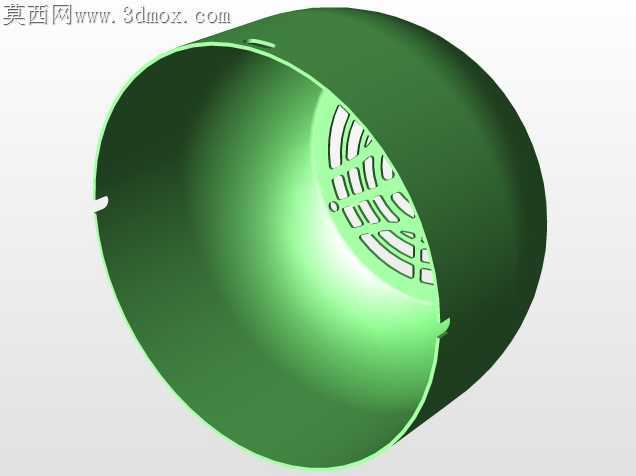

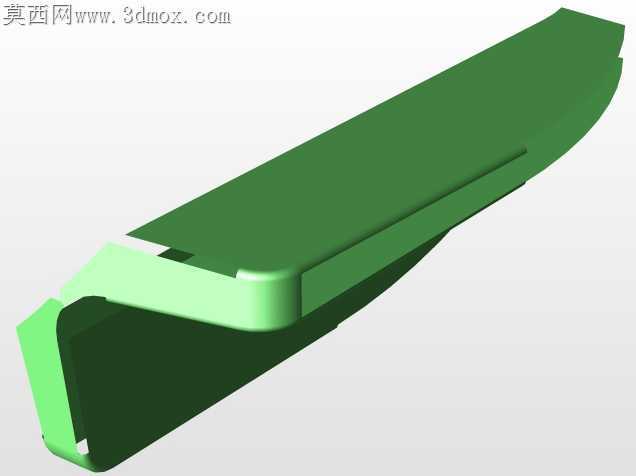

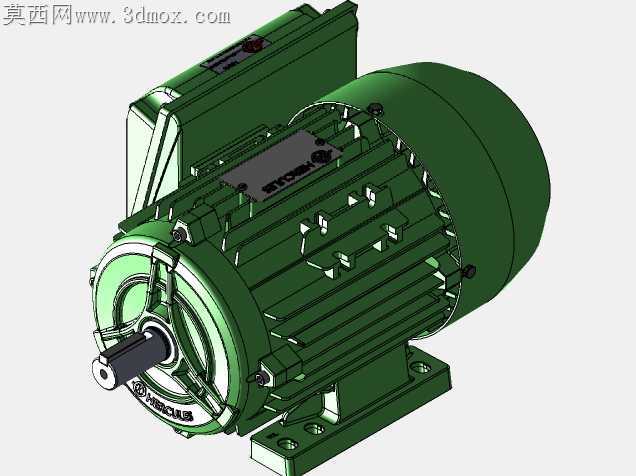

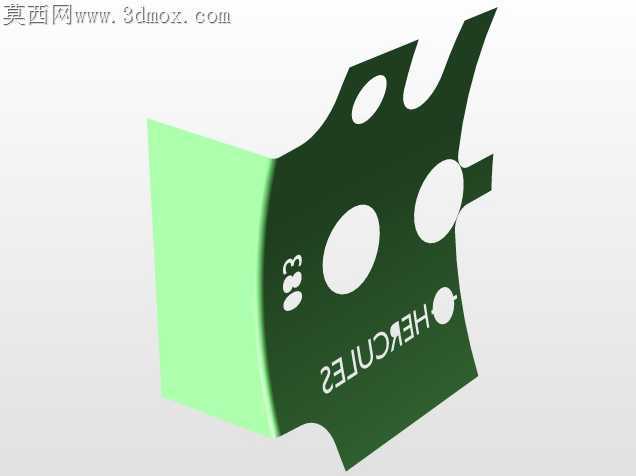

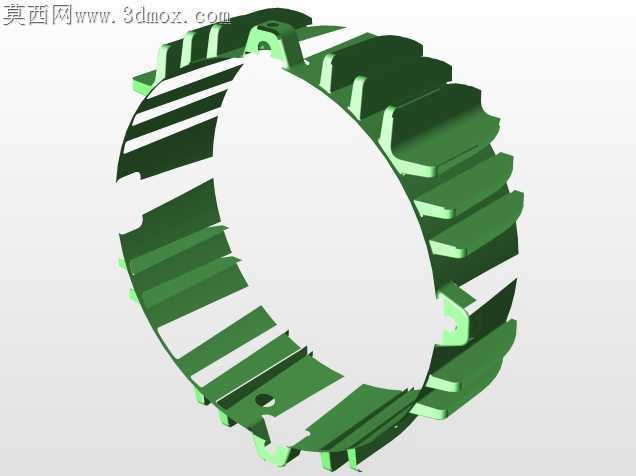

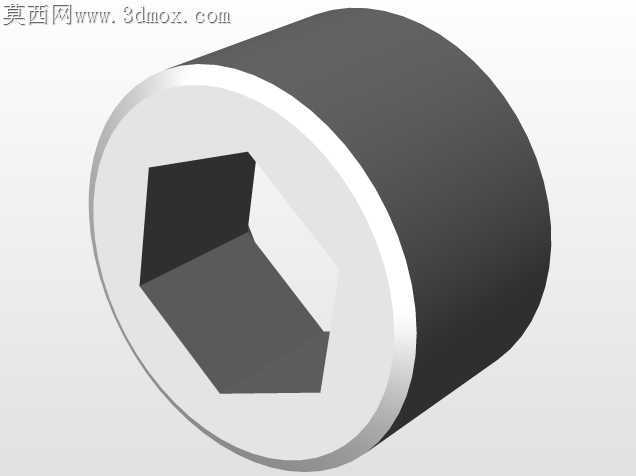

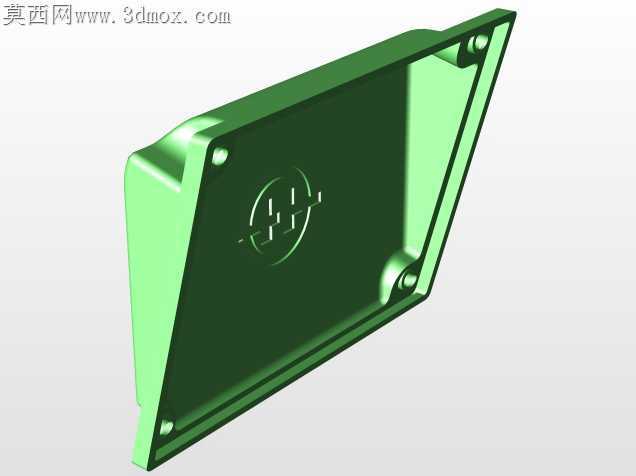

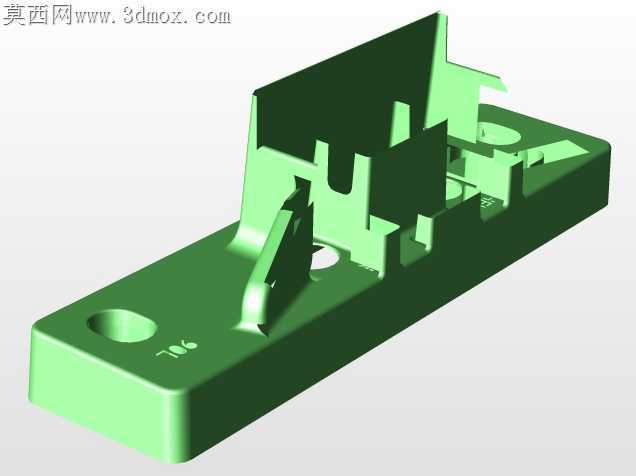

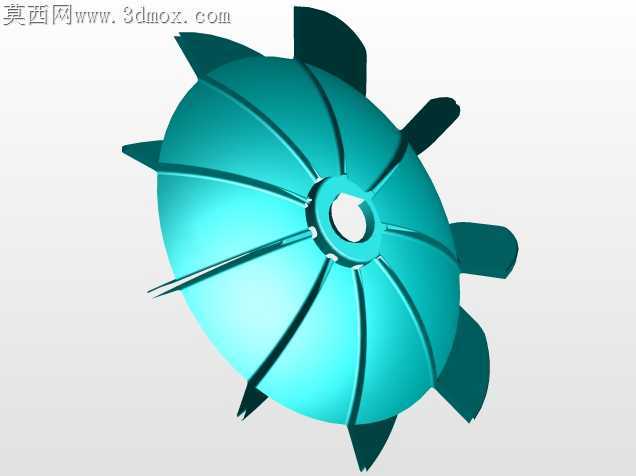

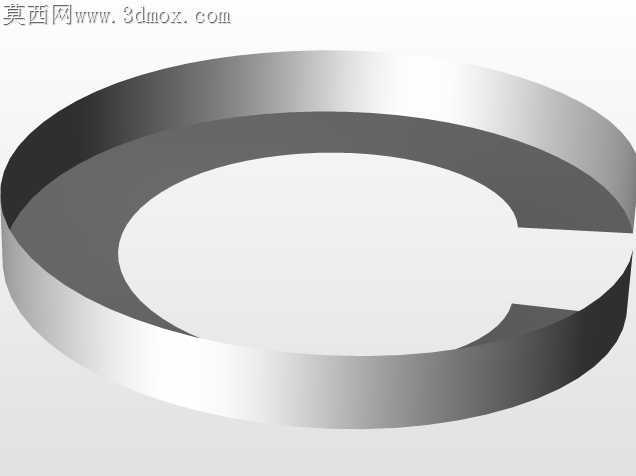

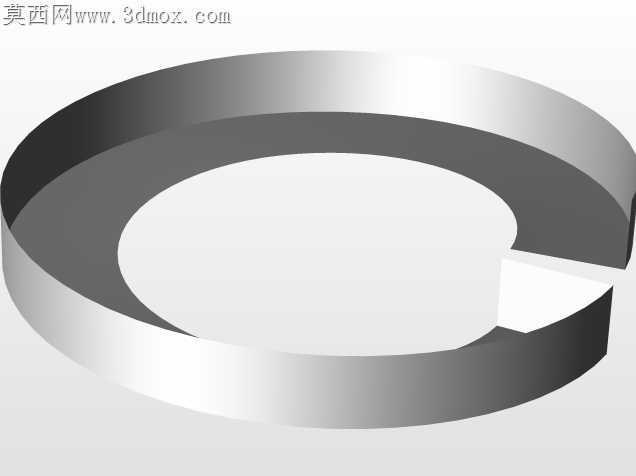

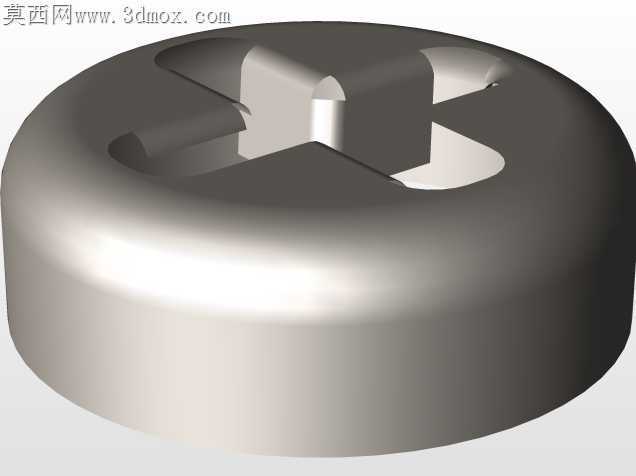

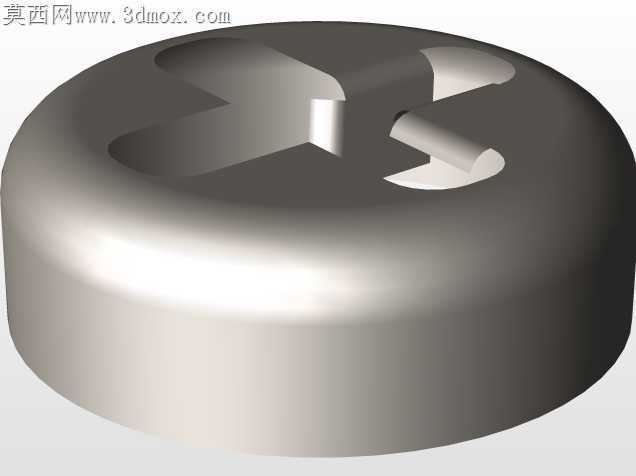

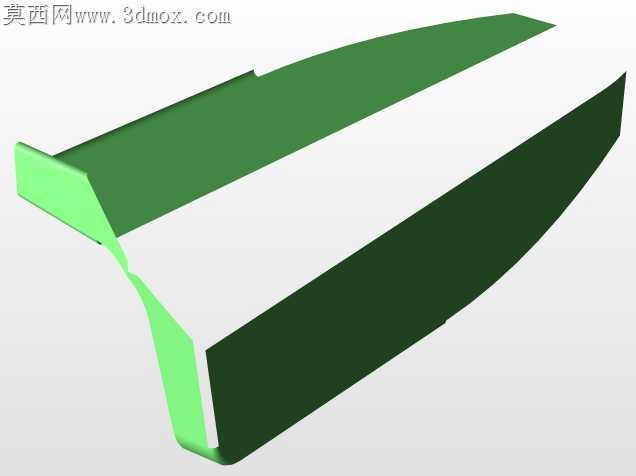

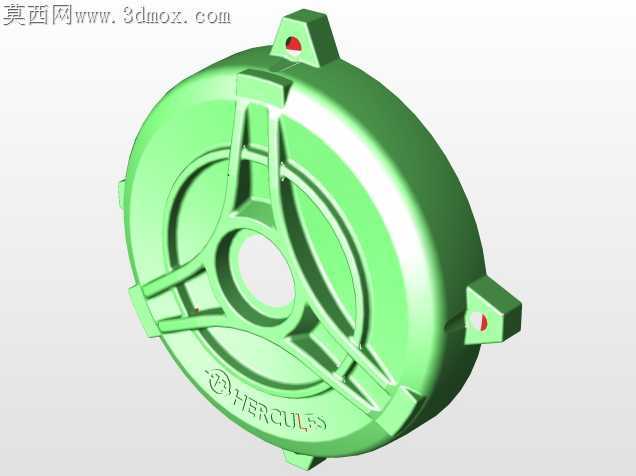

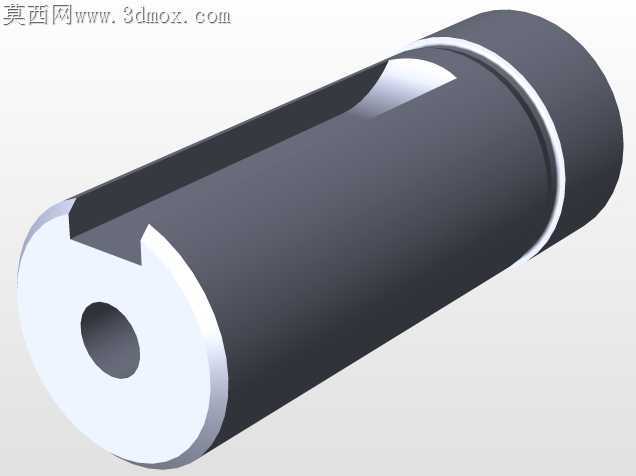

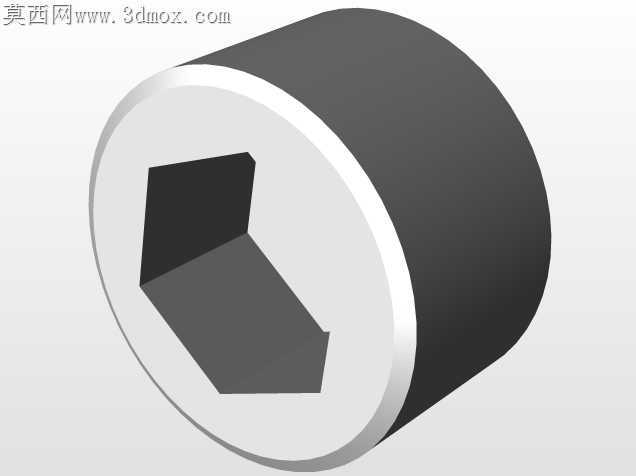

常规小功率马达壳体常因散热筋排布不合理、安装位应力集中，在连续高负载工况下出现壳体局部过热、安装耳断裂的问题，这款电动大力士马达的壳体结构在加工适配层面做了针对性的细节调整。壳体外壁的散热筋没有采用等距等厚的常规排布，靠近定子绕组发热核心区的筋条高度比端部筋条高出12%，筋条根部做了R1.5的圆角过渡，既避免压铸时铝液填充不满形成冷隔缺陷，也能减少机加工去毛刺的工作量，不用额外对筋条根部做清根处理。端部四个带安装孔的红色固定耳，没有直接和散热筋做刚性连接，耳座和主筒体之间留了0.8mm的应力释放槽，压铸成型后不会因为冷却收缩导致安装孔位偏移，后续钻孔攻丝时也不会因为筋条传导的振颤导致螺纹同轴度超差。筒体内壁的定位卡槽没有做通长设计，每段卡槽之间留了3mm的断差，压装定子铁芯时不会因为内壁直线度误差导致卡滞，卡槽边缘做了0.3mm的倒角，压装时不会刮伤定子铁芯的绝缘涂层。筒体外壁的凸起定位块，高度刚好和散热筋顶面齐平，压铸后可以直接以散热筋顶面为定位基准做一次装夹，就能完成两端止口、安装孔的全部机加工工序，不用二次找正，能大幅缩短单件加工的辅助时间。安装耳的孔位周边做了局部加厚，加厚区域和主筒体的过渡面做了渐变斜面，不会出现壁厚突变导致的压铸缩孔，后续做表面喷塑处理时也不会因为积粉导致涂层厚度不均。内壁靠近出线口的位置预留了走线卡槽，不用后续额外加工走线槽，压铸时一次成型，卡槽边缘的圆角能避免穿线时刮破线缆绝缘层。散热筋的端部做了15度的斜角，压铸开模时能顺利脱模，不会拉伤筋条表面，也减少了后续打磨修整的工序。筒体内壁的粗糙度预留了0.2mm的加工余量，精车后能保证和定子铁芯的过盈配合量在合理区间，不会因为过盈量太大导致壳体撑裂，也不会因为配合太松出现定子运转时松动移位的问题。
