复古双门跑车比例铸造模型结构设计

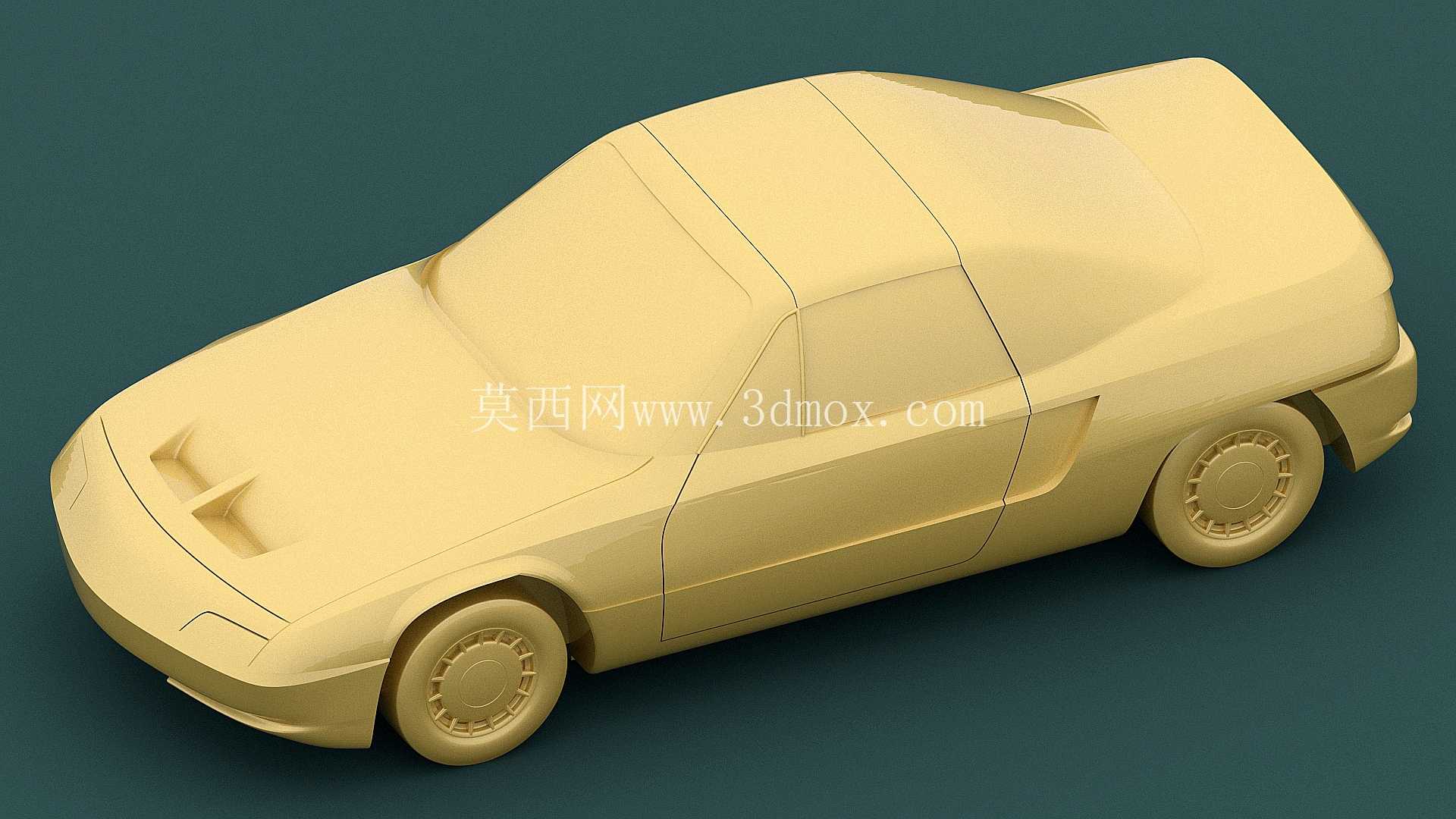

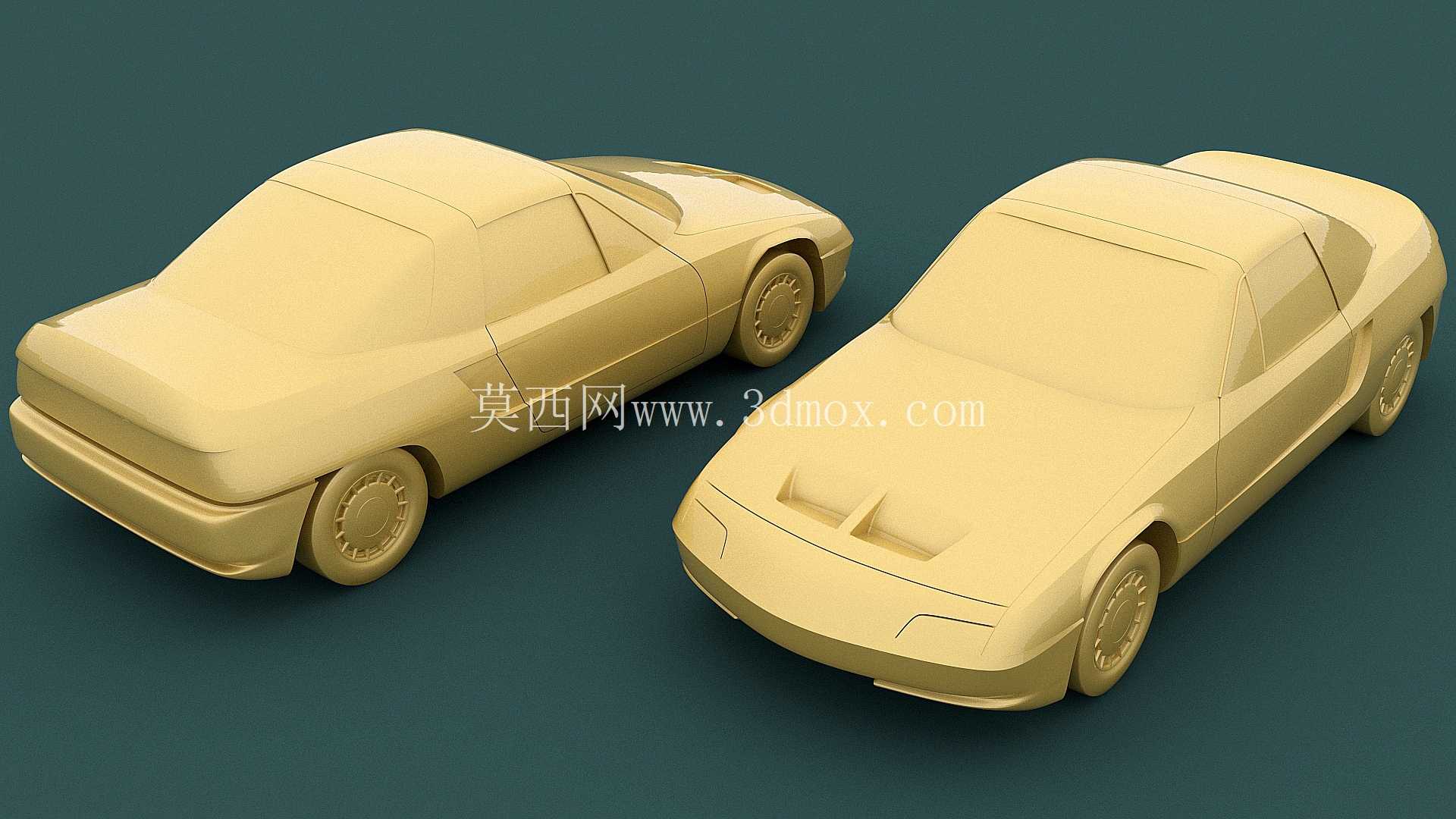

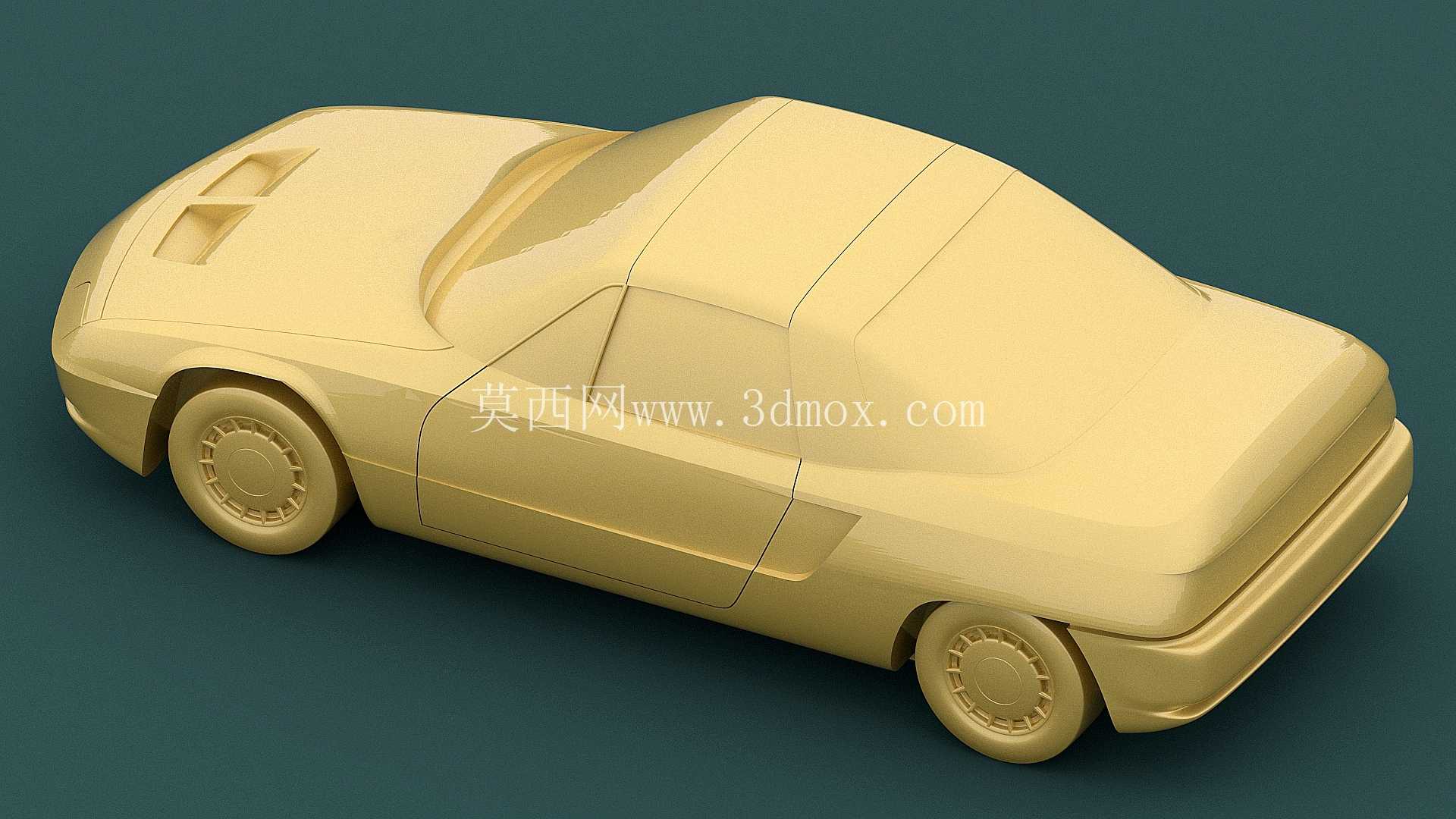

　　本次呈现的双门跑车铸造模型，核心面向小批量文创摆件、收藏级比例车模的精密铸造生产场景，适配失蜡铸造、低压铸造等近净成形工艺，可直接作为铸造母模用于硅胶翻模、蜡模压制工序，减少后续手工修模的工作量。从结构设计逻辑来看，模型整体做了铸造工艺适配优化，将实车的外凸后视镜、镂空格栅、细窄雨刮等易断裂、充型难度大的结构做了一体化整合，所有棱边做了R0.3-R0.8mm的圆角过渡，既避免铸造过程中出现尖角冲砂、冷隔缺陷，也保留了原车溜背轿跑的流畅曲面特征，车头的双进气凹槽做了1.5°的拔模斜度处理，无需额外拆分活块就能直接起模，大幅降低模具制作的复杂度。

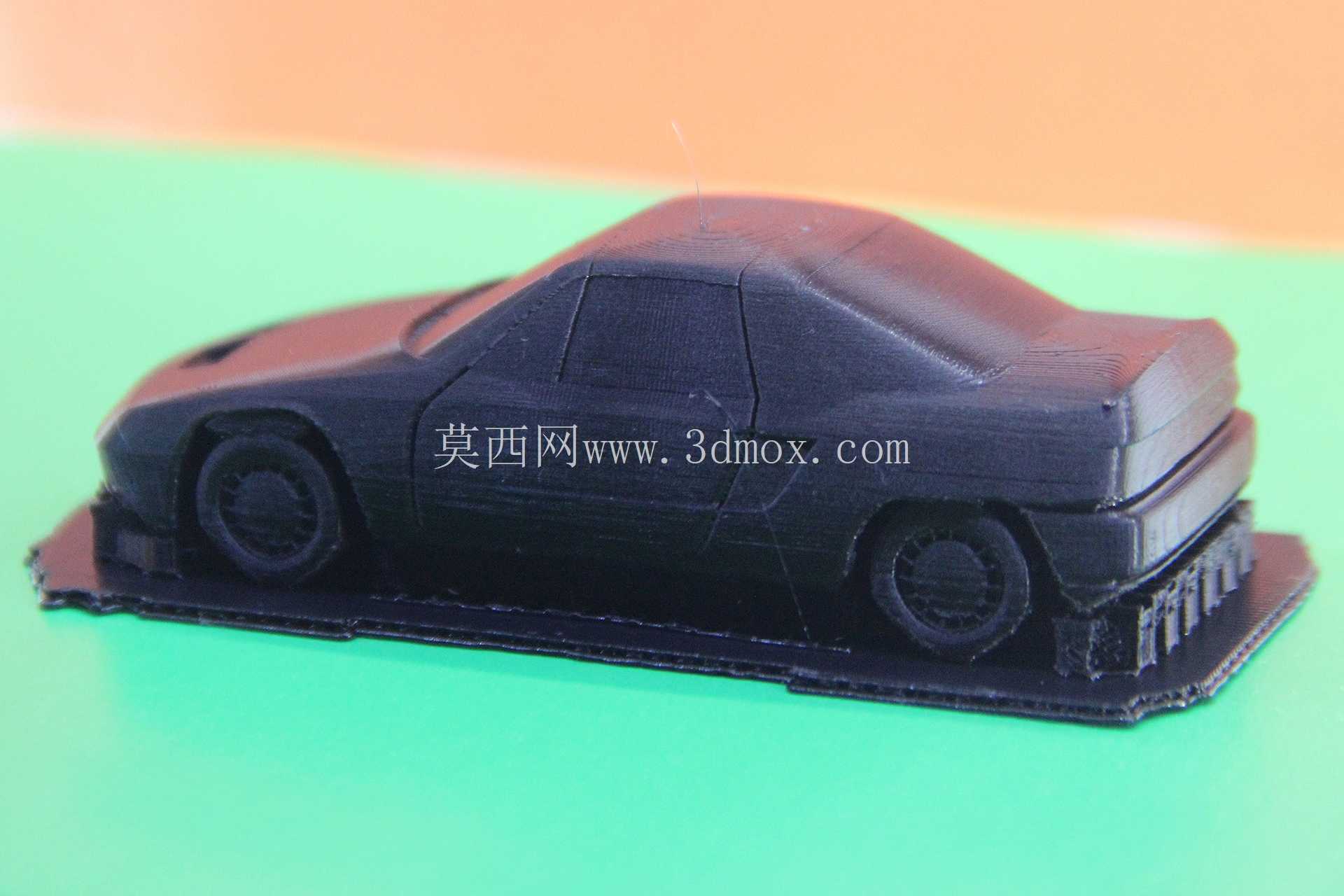

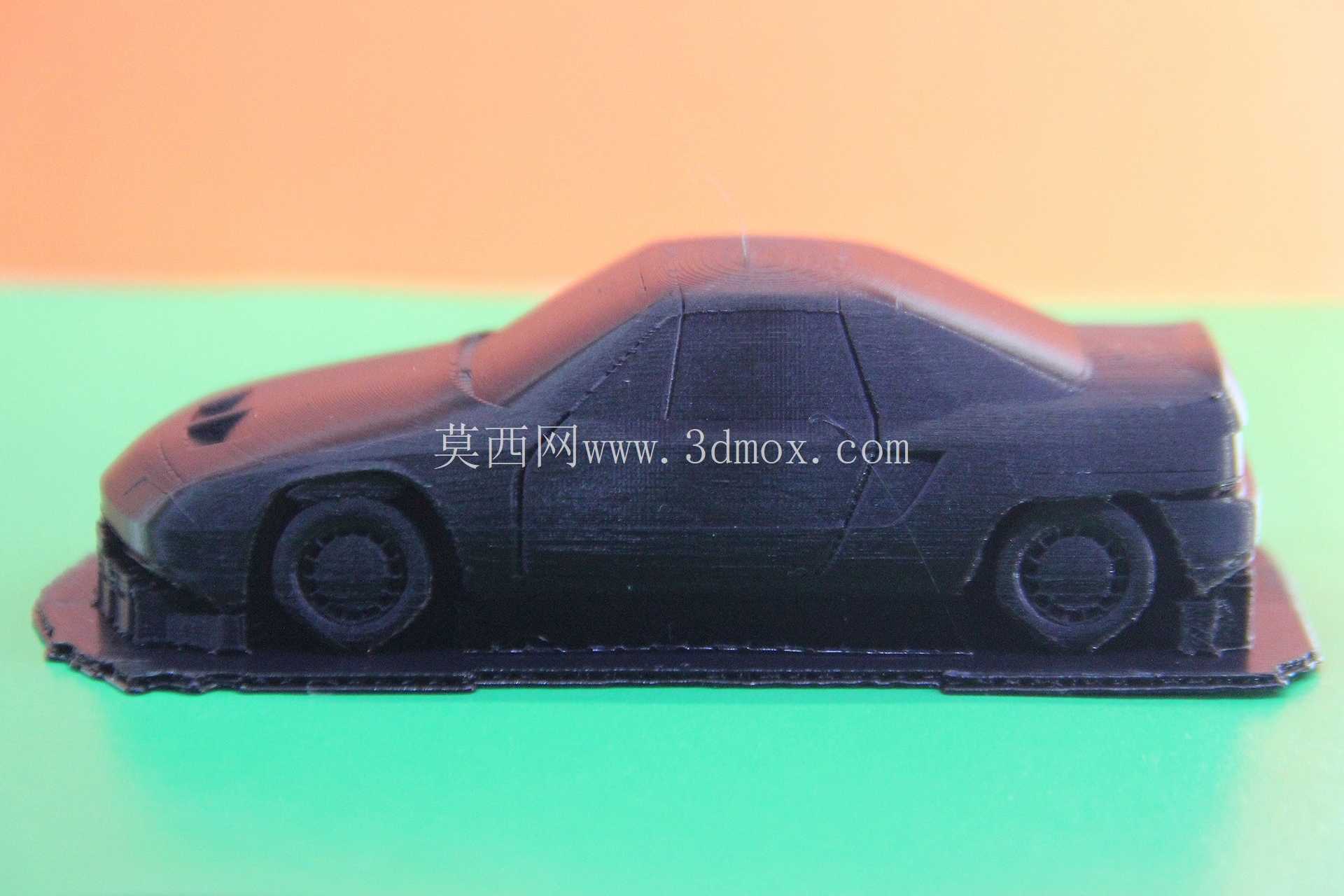

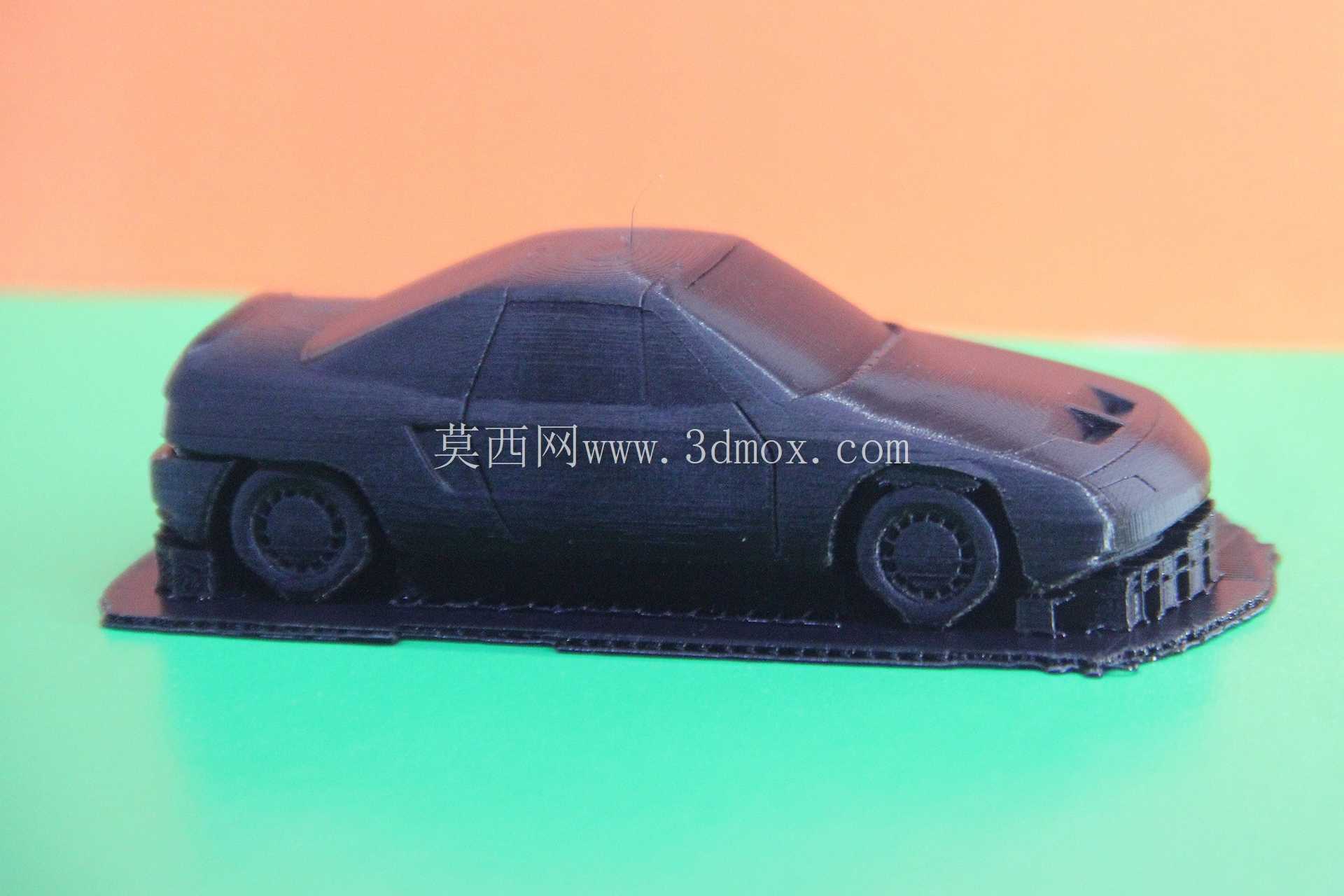

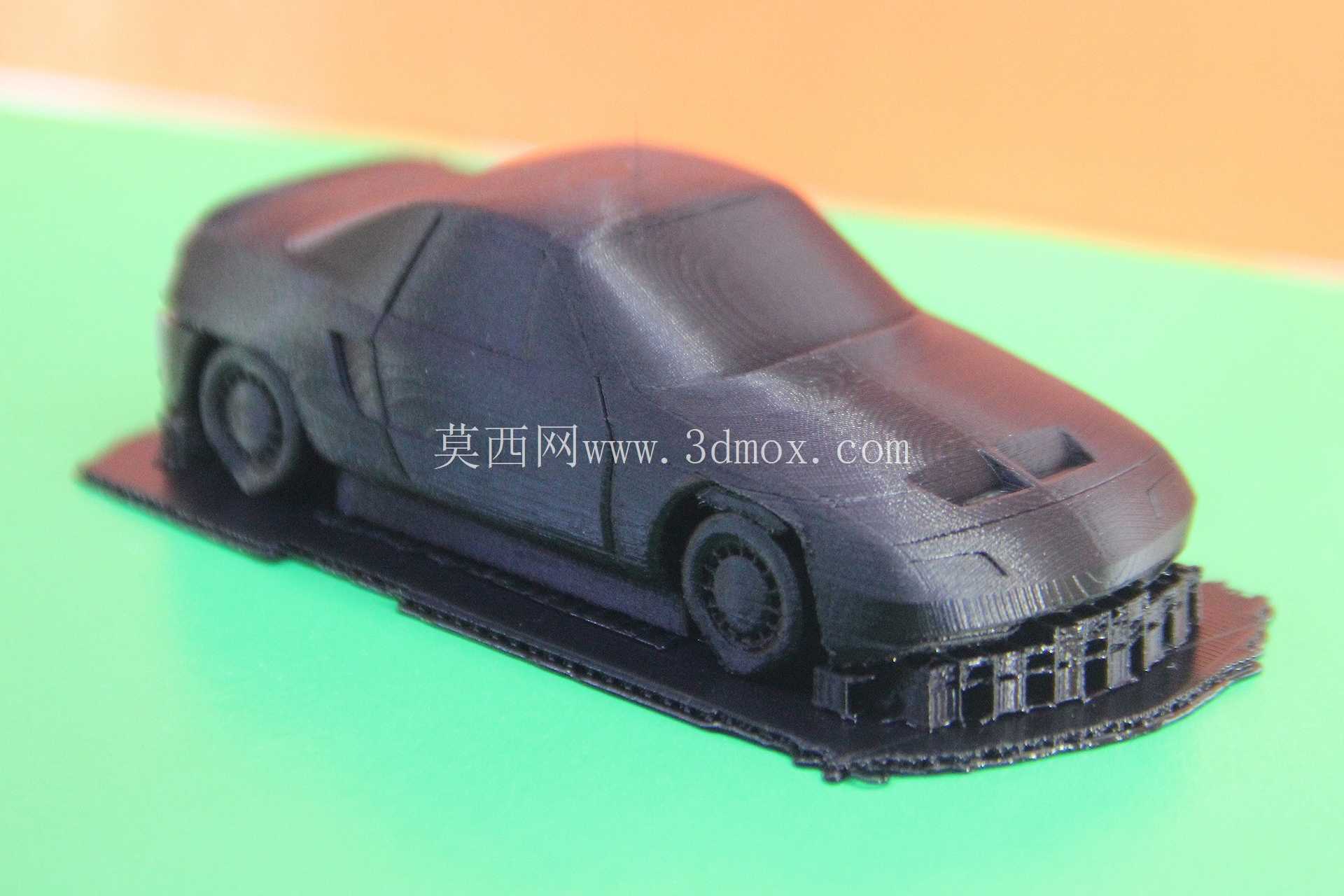

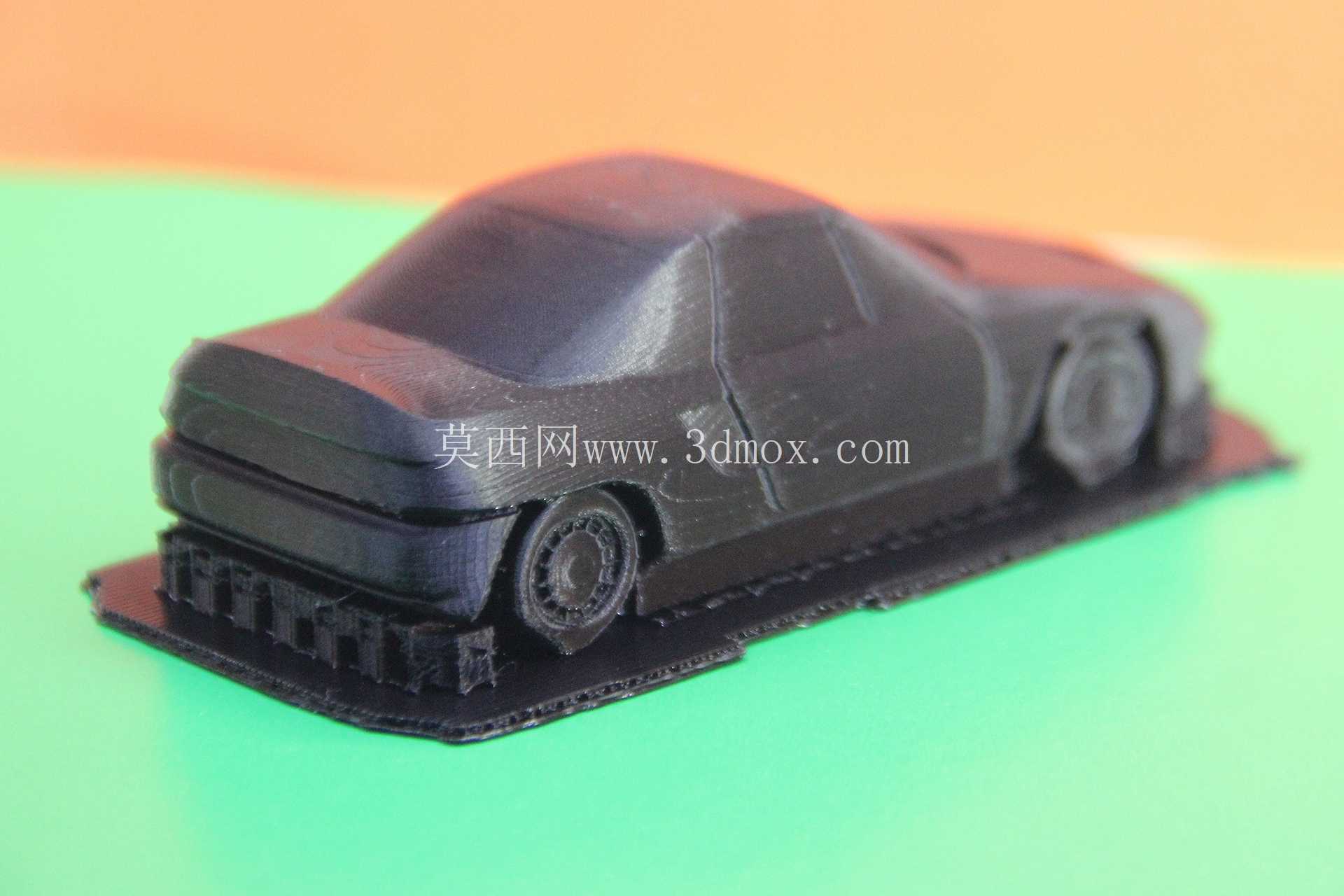

　　模型的外形尺寸按照1:32的常规收藏比例设定，整车长度控制在135mm左右，宽度58mm，高度42mm，轮拱位置预留了直径12mm的轮轴安装位，安装边界预留0.2mm的间隙量，后续装配橡胶轮胎、金属轮轴时无需额外打磨修配，轮心位置的轮毂造型做了简化的同心圆筋条设计，既还原实车轮毂的视觉特征，也避免铸造时出现薄筋充型不全的问题。从实际用途出发，该模型除了作为铸造母模生产合金车模摆件外，也可用于3D打印熔融沉积成型制作手板验证，或是作为沙盘场景的配套车辆配件，曲面构建时采用G2连续的曲率过渡，车身侧面的腰线从车头翼子板一直延伸至车尾，没有出现曲面断差，铸造后表面仅需简单抛光就能获得顺滑的质感，无需大面积补土打磨。

　　设计过程中特意将车身的分模线设置在车身侧围的腰线位置，分模面为平直的平面，上下模合模时不会出现曲面错位的问题，浇口位置预留在内侧底盘位置，直径4mm，铸造完成后打磨浇口痕迹不会破坏车身外表面的完整度，排气槽设置在车头、车尾的边角位置，宽度0.5mm，深度0.2mm，可有效避免铸件出现气孔缺陷。底盘部分做了2mm的加厚处理，防止铸造冷却过程中出现翘曲变形，同时预留了3个直径2mm的定位柱，后续装配底盘盖板、内饰件时可直接卡接固定，无需额外粘接定位。车身的曲面拆分完全遵循铸造工艺的成型规律，没有出现倒扣结构，所有外表面的拔模方向统一朝向车身外侧，无需设计侧向抽芯结构，能有效压缩模具的制作成本与生产周期，适合小批量快速翻制生产。

　　针对铸造后的表面处理需求，模型表面没有做刻意的纹理刻画，保留光滑的曲面基底，后续可根据需求做电镀、喷漆、水转印等表面处理，模拟实车的金属漆、哑光黑等不同外观效果，车窗位置做了0.5mm的下沉台阶，后续粘贴透明亚克力窗片时可保证贴合度，不会出现溢胶、边缘不齐的问题。
