KSTX15-1208舵机结构三维数模

在航模、小型机器人关节、遥控机械装置的执行端选型中，舵机是承担角度闭环控制、输出指定扭矩的核心执行部件，本次拆解建模的这款舵机结构，覆盖了从外壳防护到内部动力传递的全尺寸边界，可直接用于配套设备的安装位校核、运动干涉检查以及整机装配仿真。从实际应用场景来看，这类舵机常被用于固定翼航模的舵面控制、小型履带机器人的转向驱动、遥控车模的转向与油门控制，也可集成在小型自动化工装的点位摆动机构中，承担有限角度内的精准位置输出任务，相比普通直流电机，其自带的位置反馈结构可省去额外的角度传感器布置，简化配套控制电路的设计逻辑。

从设计思路上看，这款舵机采用上下扣合的矩形壳体结构，壳体两侧伸出带安装孔的固定耳，安装耳的开孔位置、凸台高度都经过尺寸校核，可保证安装时螺丝不会触碰到内部的齿轮组与电路板，壳体顶部的输出轴端做了加高凸台设计，既可以提升输出轴的径向支撑强度，也能避免输出摇臂在大角度摆动时与壳体上表面发生剐蹭。输出轴采用齿形花键结构，可匹配标准规格的金属或塑料摇臂，花键的齿距、齿深都符合通用rc舵机的互换标准，方便使用者根据负载需求更换不同长度、不同形式的摇臂配件。

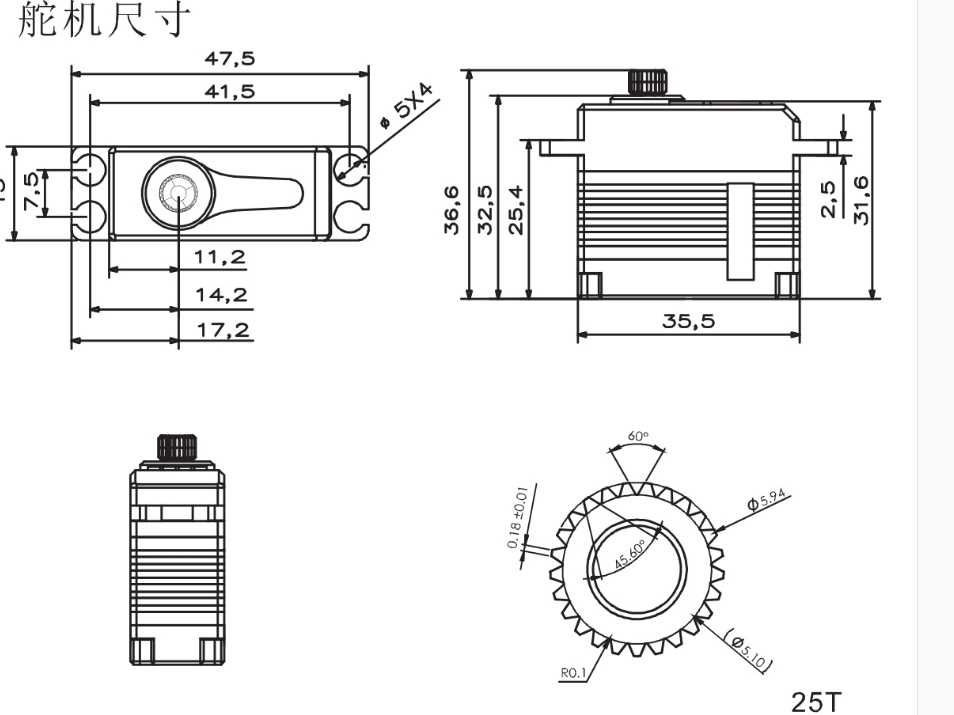

外形尺寸与安装边界是这类标准件建模的核心校核点，这款舵机的主体壳体长宽高比例适配主流15kg级扭矩舵机的安装槽位，两侧安装耳的孔距符合行业通用安装规范，可直接替换同规格的其他品牌舵机，无需修改原有设备的安装孔位。壳体侧面的出线槽位置做了圆角过渡处理，避免信号线在反复弯折时出现外皮破损，出线口的尺寸刚好容纳标准的三芯杜邦线，可减少灰尘、水汽从出线位置进入壳体内部的概率。壳体的合模缝位置设计在侧面中线处，上下壳的定位止口有足够的配合长度，既可以保证装配时的定位精度，也能提升壳体的整体抗扭强度，在舵机输出堵转扭矩时，不会因为壳体变形导致内部齿轮啮合错位。

从功能特性上看，这款舵机的内部结构布局遵循了经典舵机的排布逻辑：直流电机布置在壳体内腔一侧，通过多级减速齿轮组将动力传递到顶部输出轴，电位器与输出轴同轴布置，实时采集输出轴的转动角度反馈给控制电路板，实现角度闭环控制。建模时对齿轮组的中心距、齿顶圆间隙都做了装配校验，保证齿轮传动时不会出现卡滞或侧隙过大的问题；电路板的安装位预留了足够的散热空间，壳体对应电路板的位置没有做加厚处理，可提升长时间工作时的散热效率。输出轴的根部设计有耐磨衬套的安装位，衬套与壳体的配合为过盈压装，可降低输出轴径向受力时的磨损，提升舵机的往复摆动寿命。

在实际选型适配时，工程师可直接调用该三维数模完成整机的装配检查：比如在航模机翼内部布置舵机时，可通过数模核对舵机与机翼蒙皮、内部加强筋的间隙，确认舵机摇臂摆动时不会碰到周边的线束与结构件；在机器人关节设计中，可通过数模模拟舵机在不同摆动角度下的外轮廓边界，设计对应的关节保护罩，避免运动过程中出现结构干涉。数模中还原的安装耳厚度、开孔深度，可帮助工程师快速选定适配长度的安装螺丝，避免螺丝过长顶坏内部元件，或是螺丝过短导致安装固定不牢，在设备运行时出现舵机移位的问题。此外，壳体表面的加强筋位置、输出轴的凸台高度，也可为定制化舵机安装支架的设计提供准确的尺寸参考，减少实物打样后的修模次数，缩短配套结构的开发周期。
