适配FDM3D打印的乐高改装轮毂结构

这款适配乐高体系的改装轮毂，核心面向桌面级FDM熔融沉积成型3D打印场景设计，在个人创客工作室、青少年科创教育、玩具改装爱好者群体中有着明确的使用定位——既可以作为乐高机械组套装的个性化升级替换件，也能用于自制小型轮式移动装置的行走轮部件，填补了原厂乐高轮毂造型单一、改装拓展性不足的使用痛点。从实际使用场景来看，这类改装轮毂常被应用在自制乐高小车、小型桌面级轮式机器人、创意场景搭建的载具部件上，相比原厂标准化轮毂，它在结构强度、造型适配性上做了针对性调整，能够适配常规乐高十字轴连接标准，不需要额外改造连接位就能直接替换原有轮组部件。

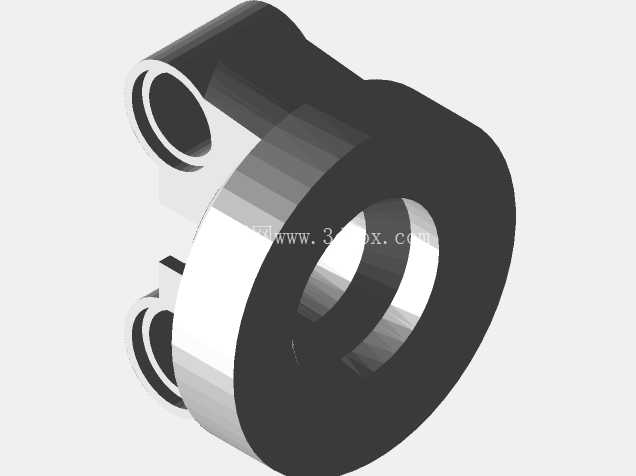

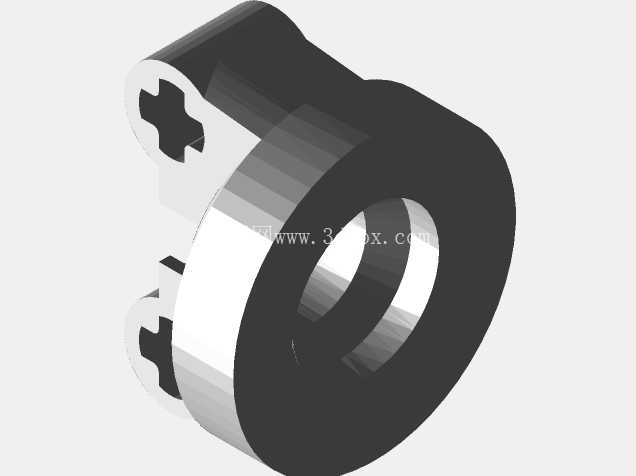

设计思路上，整个零件完全围绕FDM打印的工艺特性做结构优化，没有设置大角度悬空无支撑结构，所有倾斜面的角度都控制在45度以上，打印时不需要额外添加支撑材料，既减少了打印后处理的工作量，也避免了支撑拆除后留下的表面瑕疵影响装配精度。轮毂主体采用环形承载结构，外侧轮缘做了加厚处理，能够在套入橡胶胎皮后提供足够的张紧力，防止胎皮在滚动过程中出现滑脱；中心的轴孔严格匹配乐高标准十字轴的尺寸公差，轴孔内壁做了0.2mm的余量预留，既保证十字轴插入后没有明显旷量，也不会因为尺寸过紧导致装配时需要过度施力造成零件开裂。轮毂侧面延伸出的两个同轴连接耳，是为了适配乐高体系的摇臂、悬挂类改装结构设计的，连接耳上的轴孔与中心轴孔保持严格的平行度公差，保证装配后轮组转动时不会出现偏摆、卡滞的问题。

从安装边界来看，这款轮毂的整体外径控制在常规乐高同规格轮毂的尺寸区间内，不会因为改装造型导致与周边的车架、挡泥板类结构产生干涉；轴向宽度也和原厂轮毂保持一致，替换后不需要调整轮轴的固定位置，就能保证两侧轮距和原有设计一致。连接耳的突出长度经过反复校核，在悬挂摆动的全行程范围内，都不会和轮毂主体、轮轴固定件产生运动干涉，能够满足小型乐高载具做模拟悬挂动作的使用需求。结构强度方面，针对FDM打印层间结合力较弱的特性，轮毂受力集中的轴孔位置、轮缘位置都做了局部加厚，打印时采用20%以上的网格填充就能满足日常把玩、小型桌面装置行走的强度需求，不会出现正常使用下轴孔开裂、轮缘断裂的问题。

实际使用中，这款轮毂既可以搭配第三方3D打印的胎皮使用，也能适配对应尺寸的乐高原厂橡胶胎皮，轮缘表面做了细微的防滑纹理处理，能够增加胎皮和轮毂之间的摩擦力，即使在小负载快速滚动的场景下，也不会出现胎皮和轮毂相对滑动的问题。连接耳的位置设计充分考虑了乐高积木的堆叠公差，两个连接耳的间距刚好能够容纳标准厚度的乐高连杆部件，装配时不需要额外添加垫片调整间隙，就能实现顺畅的铰接转动。对于三维建模从业者来说，这个零件的设计逻辑很有参考价值——它没有追求复杂的造型，而是完全围绕目标使用场景、适配的工艺标准、连接体系的公差要求做结构优化，所有的结构细节都服务于实际装配和使用需求，没有冗余的装饰性结构，既控制了打印耗材的用量，也保证了零件的实用性。在科创教学场景中，这类零件也可以作为3D打印工艺适配、公差匹配设计的教学案例，让学习者理解面向制造工艺做结构设计的核心思路，避免出现设计出来的零件无法顺利打印、或者打印后无法正常装配的问题。
