1比43比例ELV概念乘用车外观造型设计

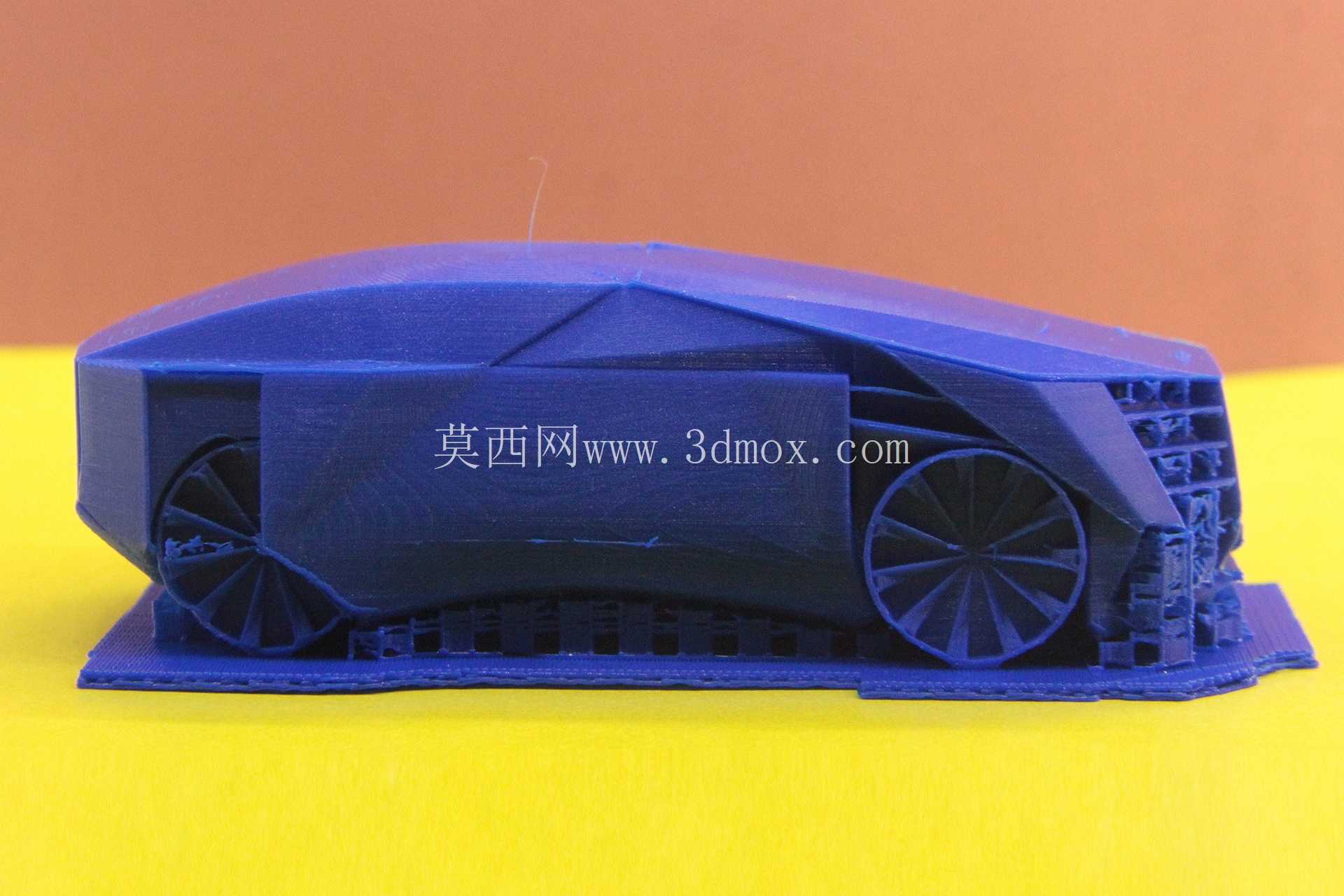

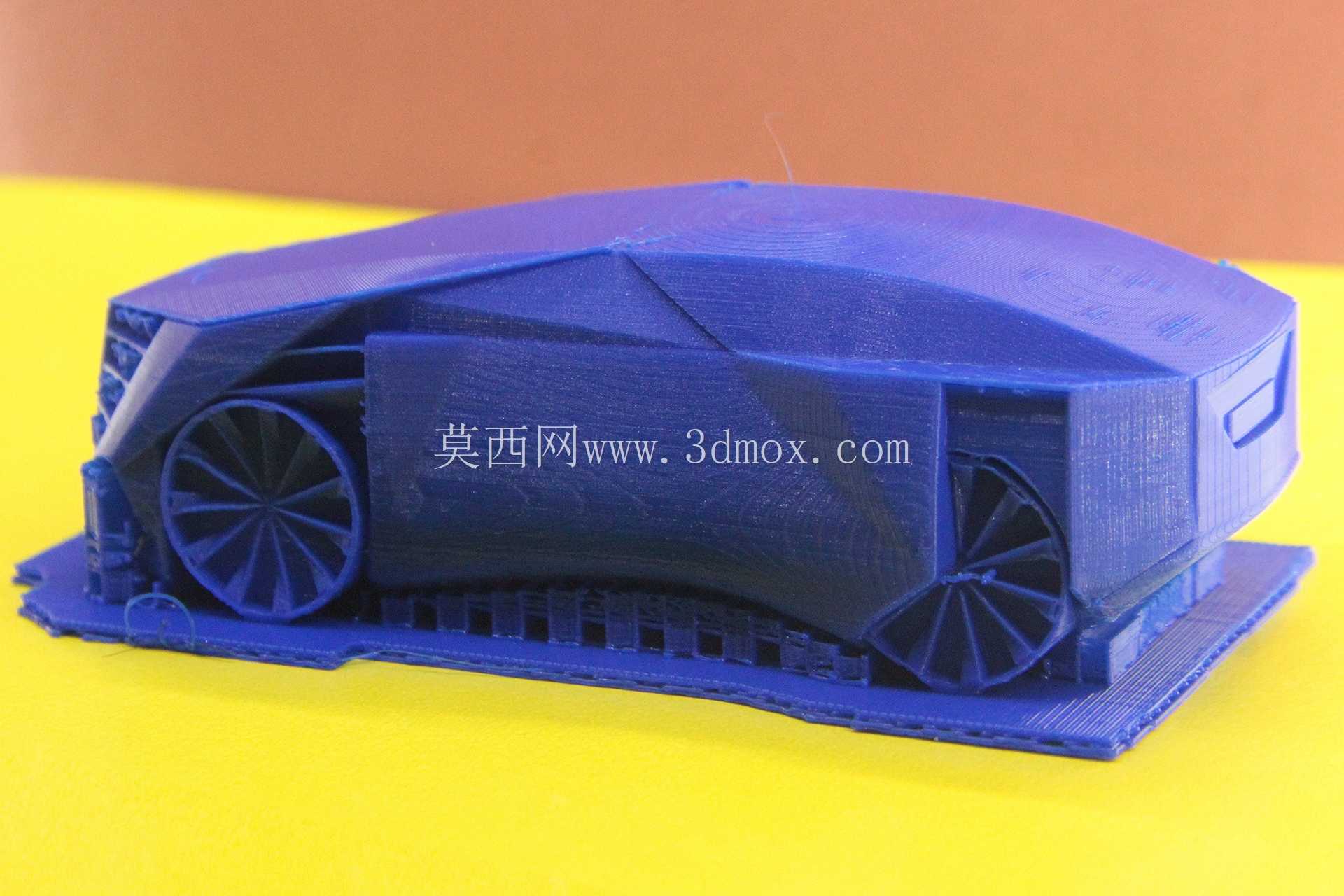

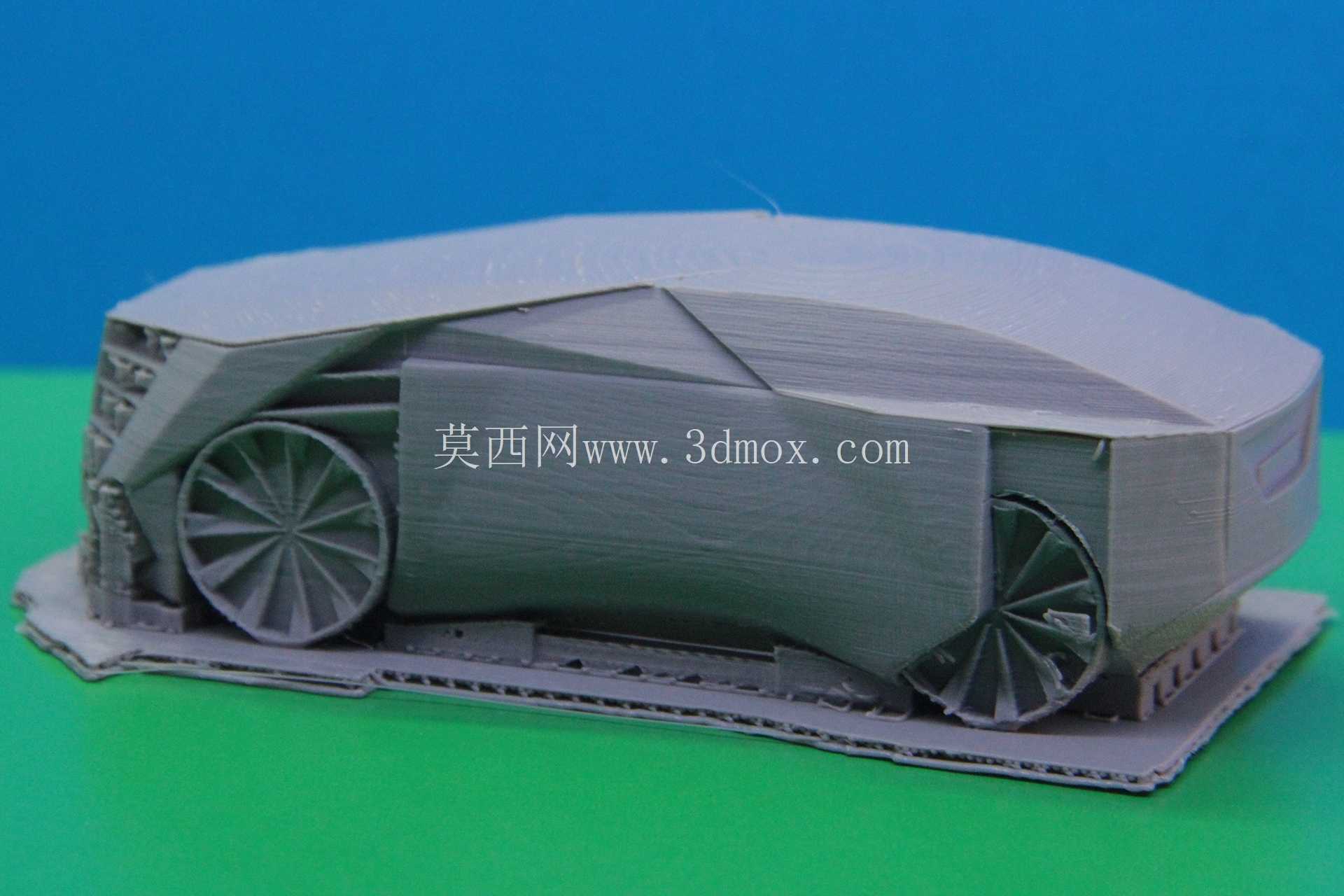

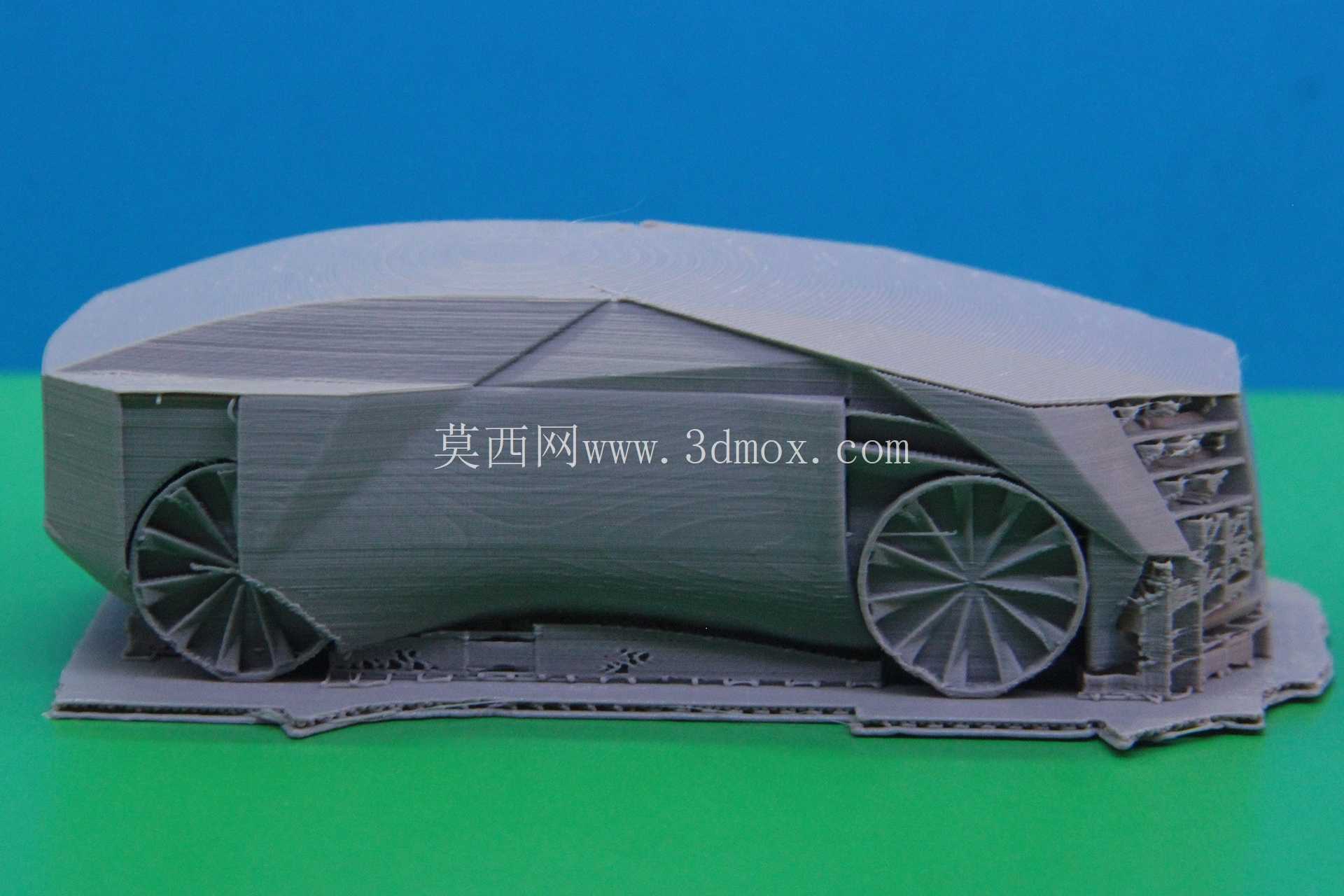

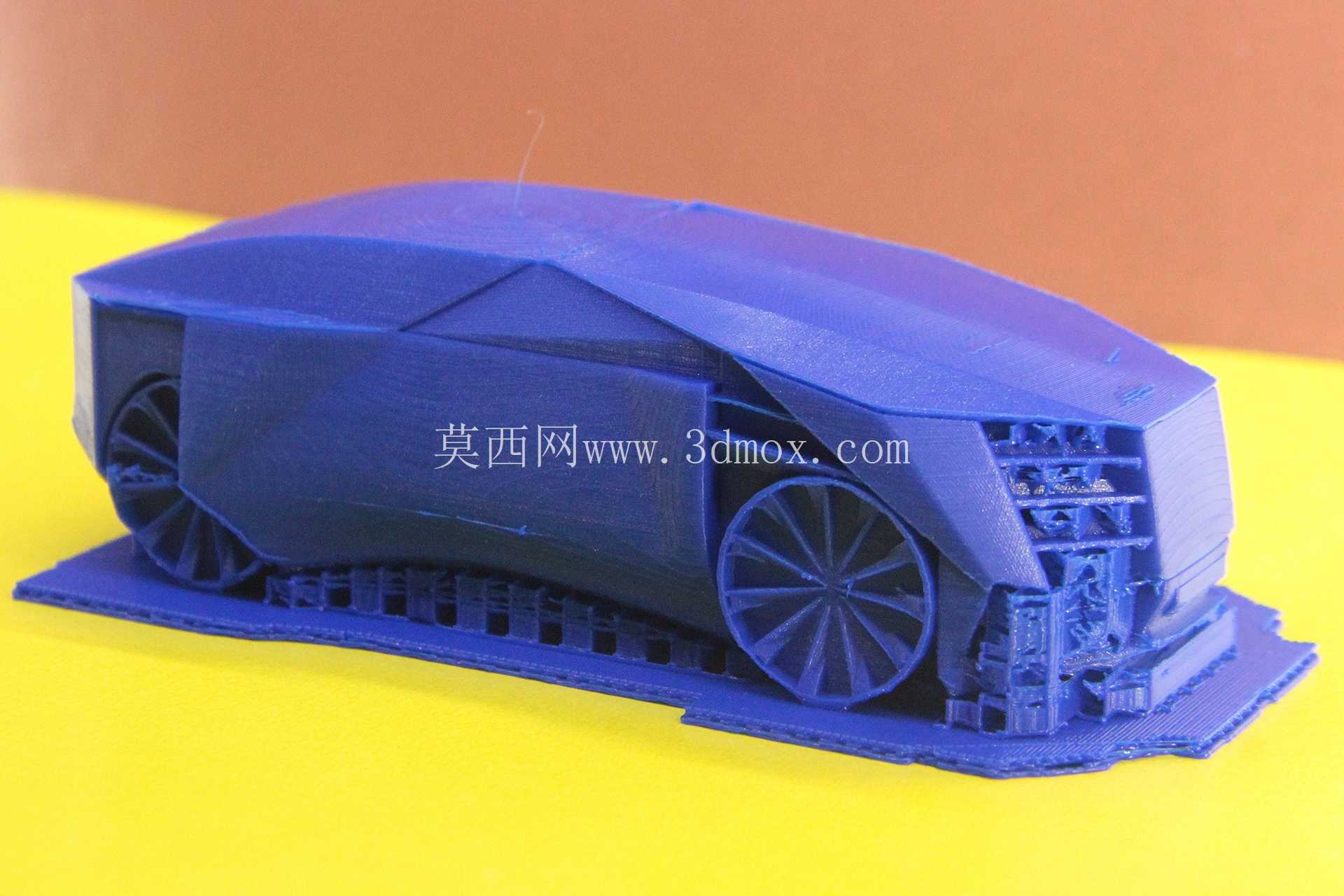

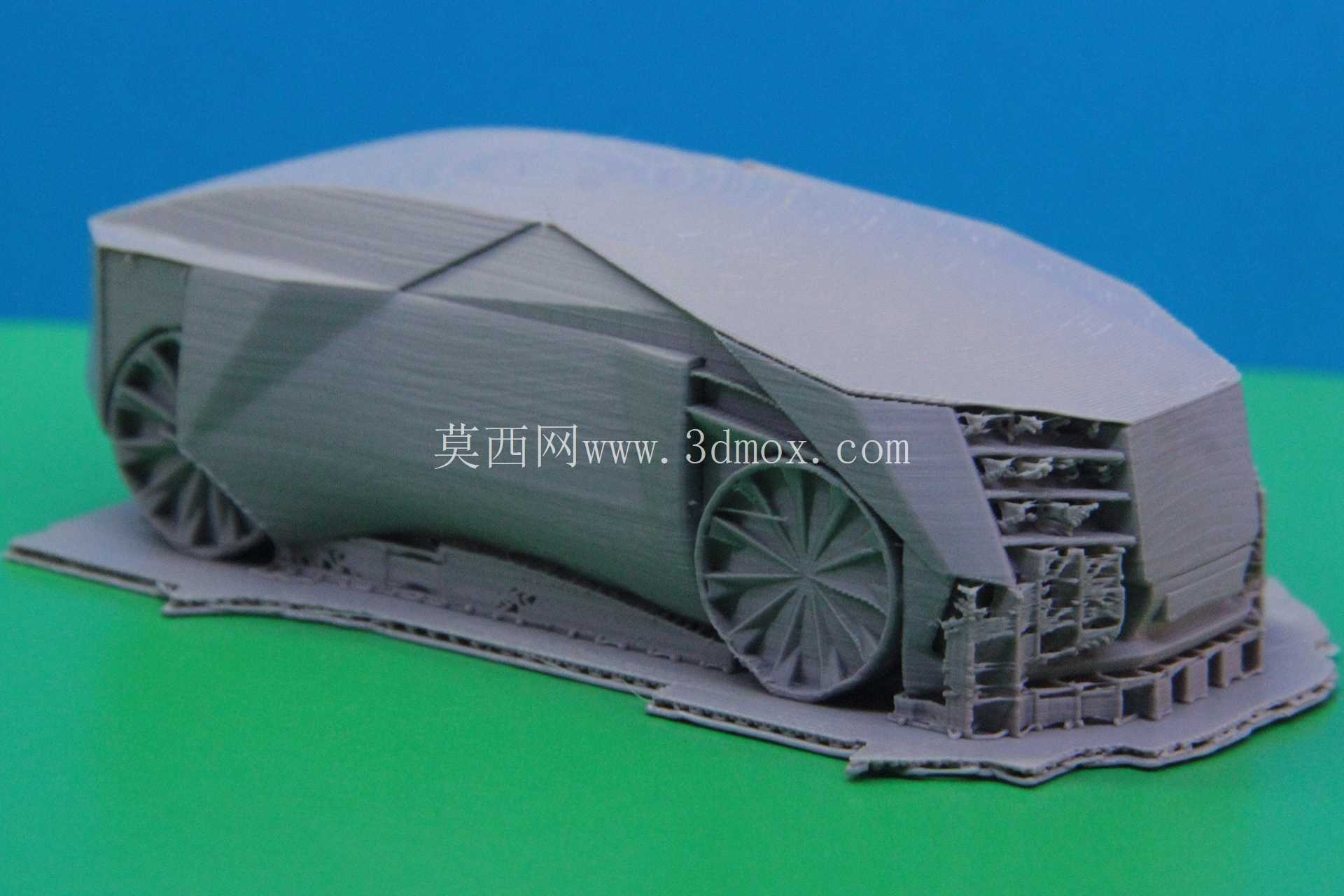

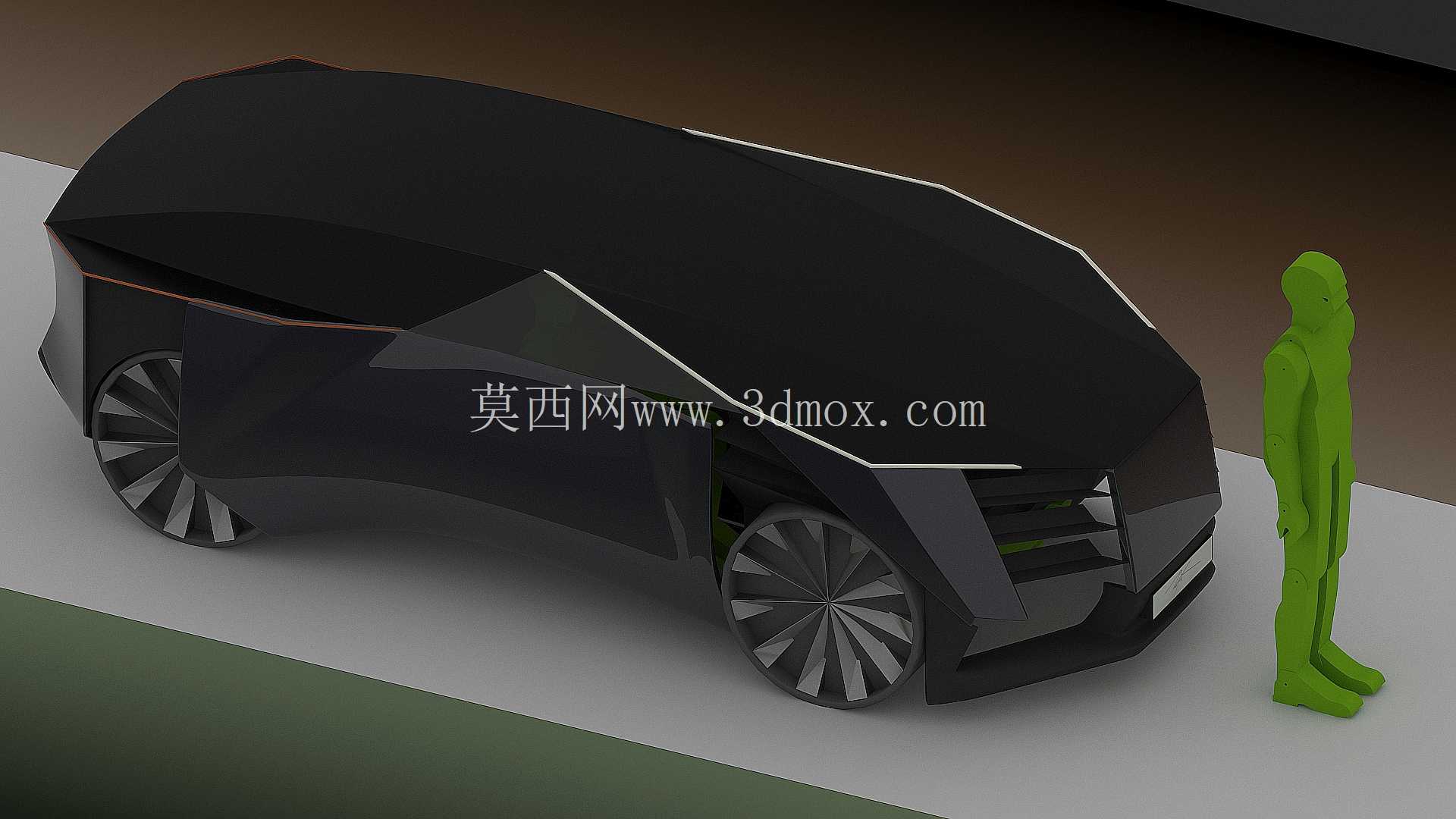

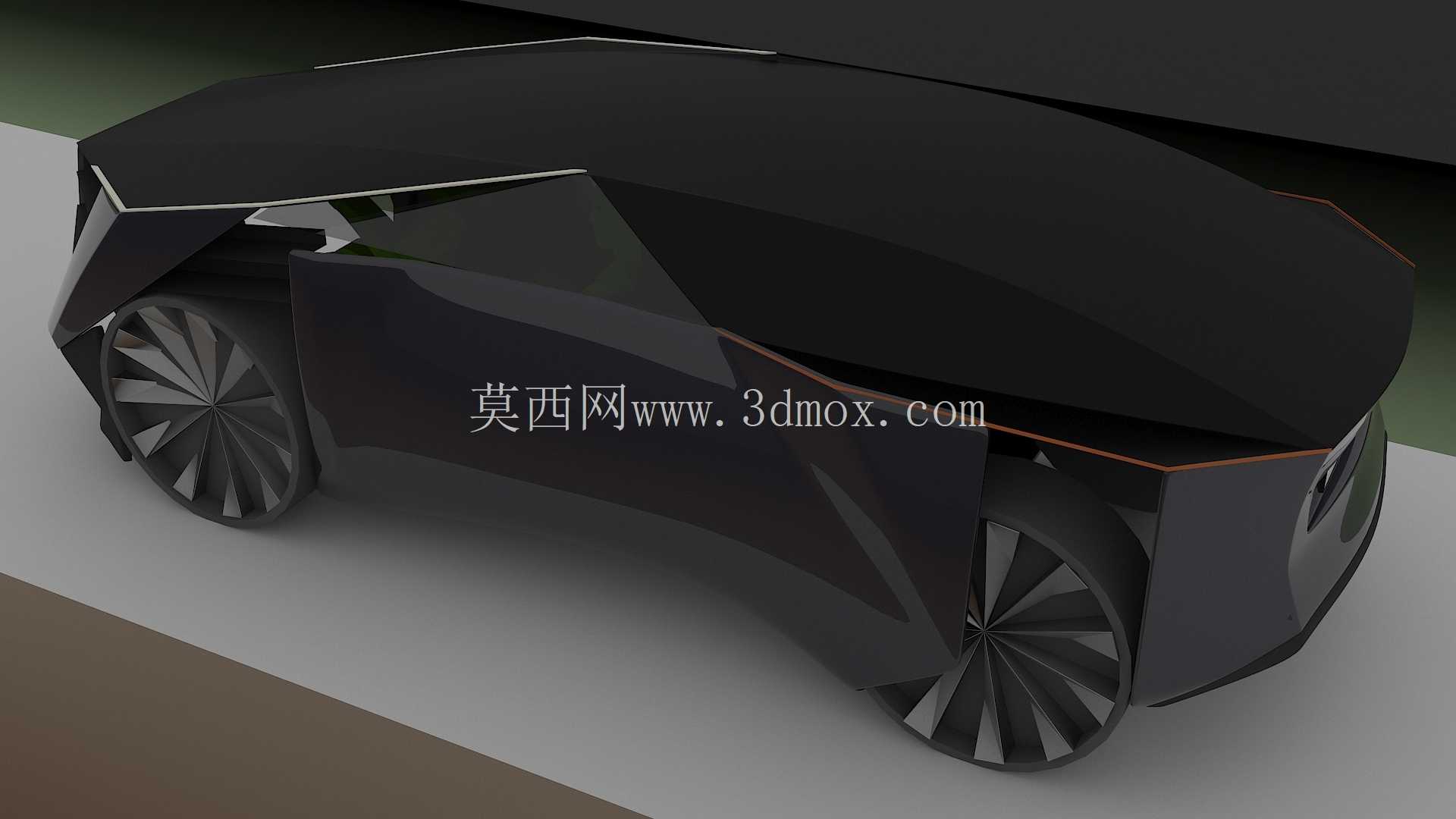

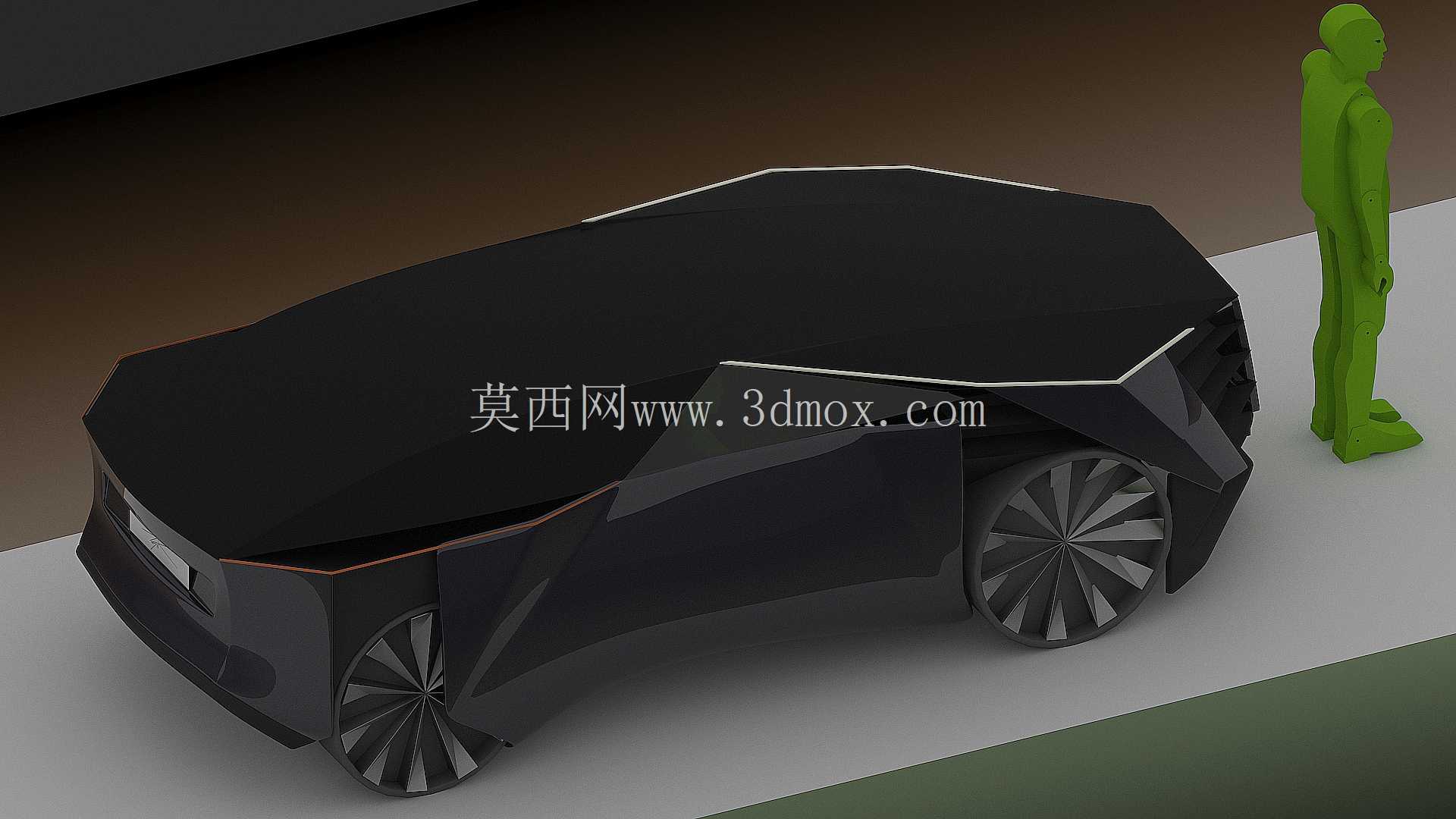

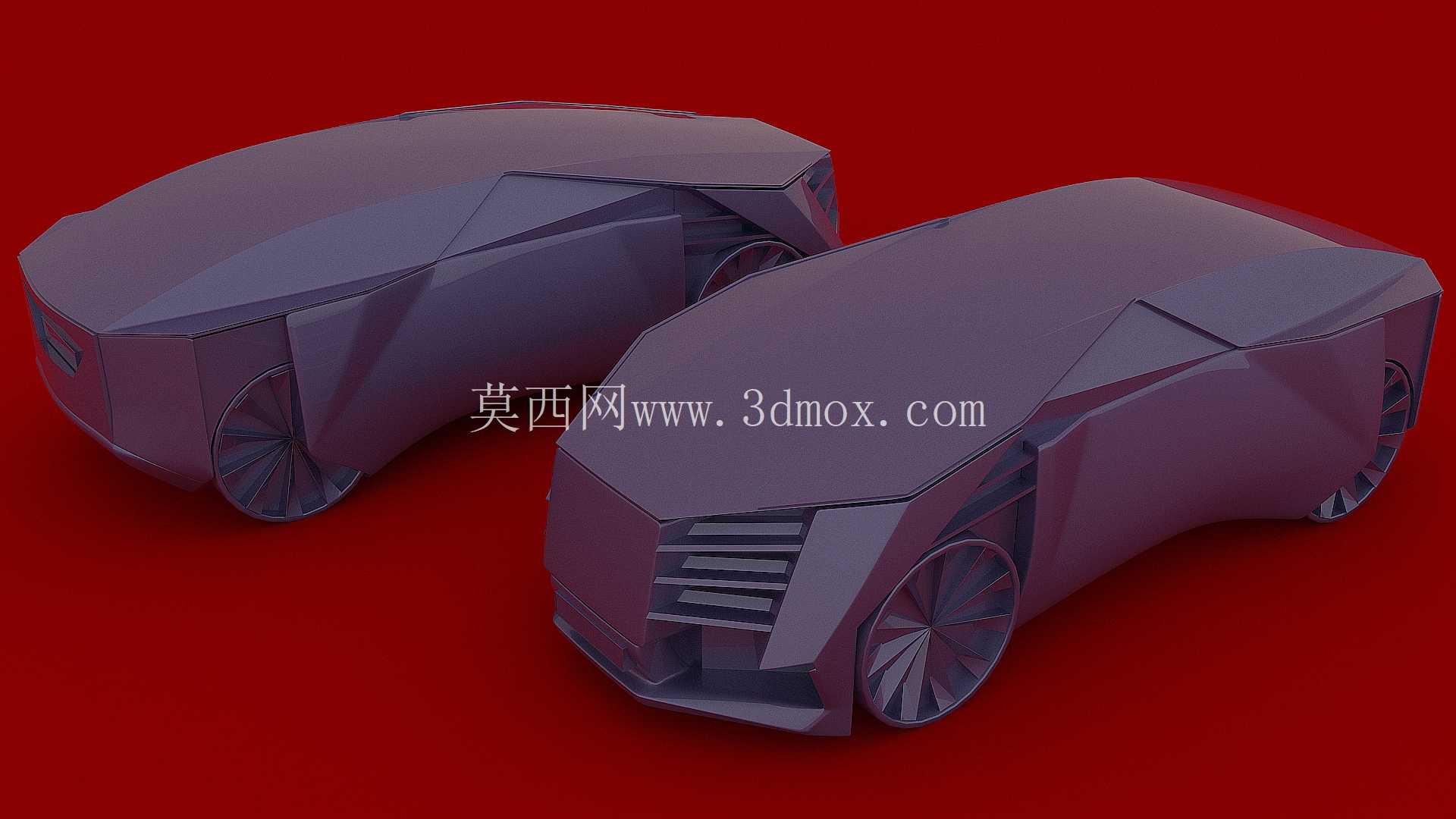

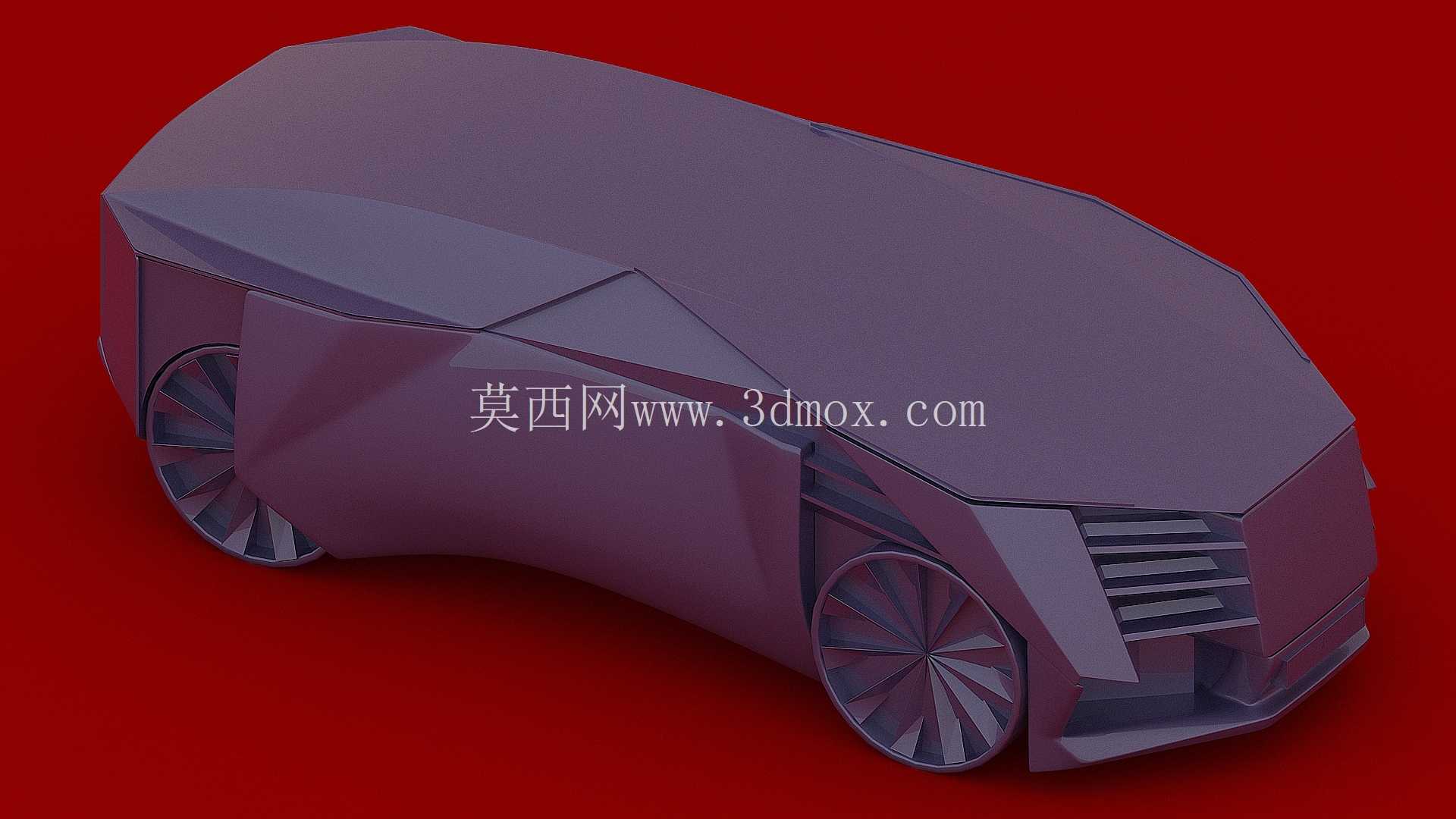

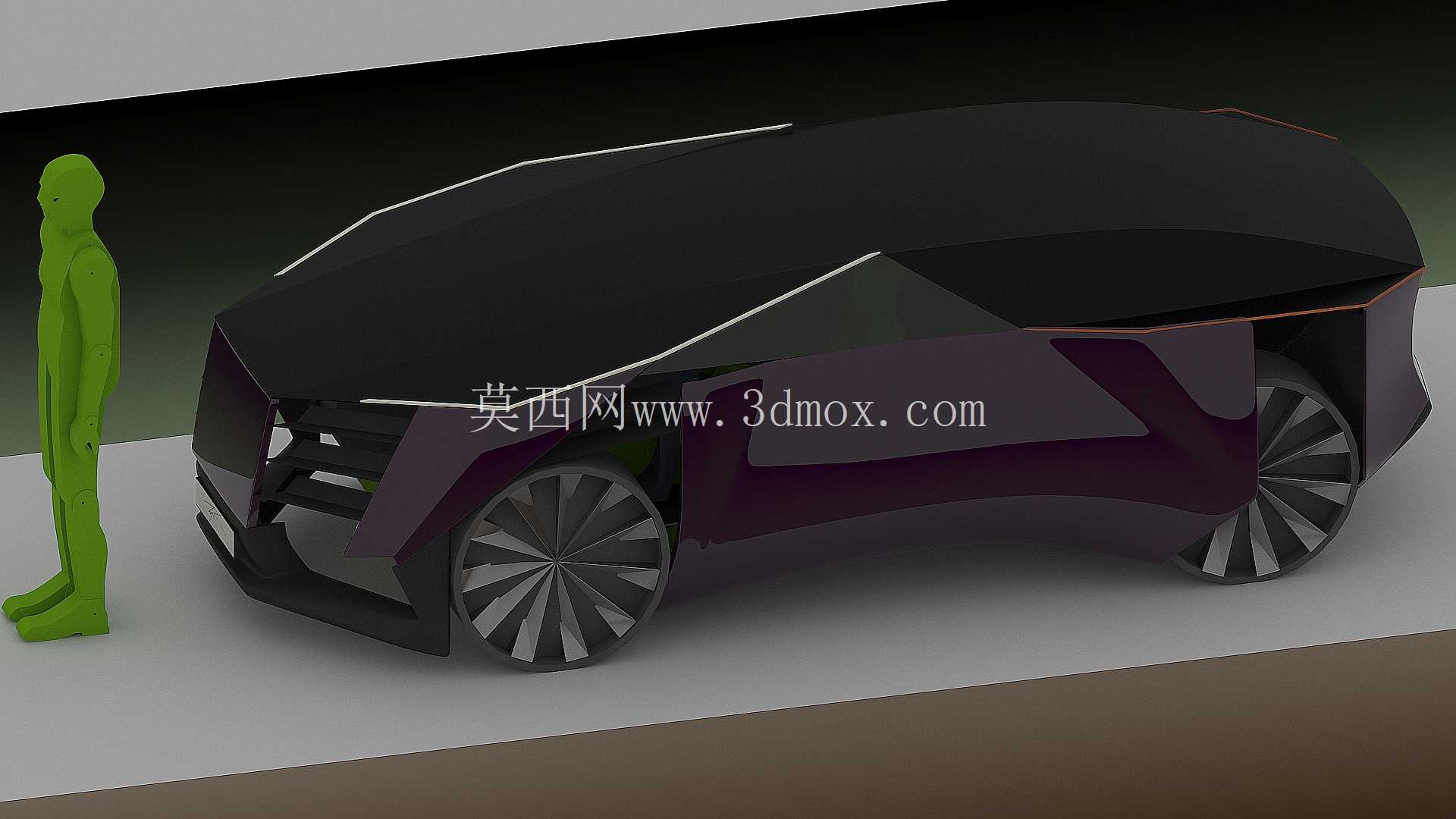

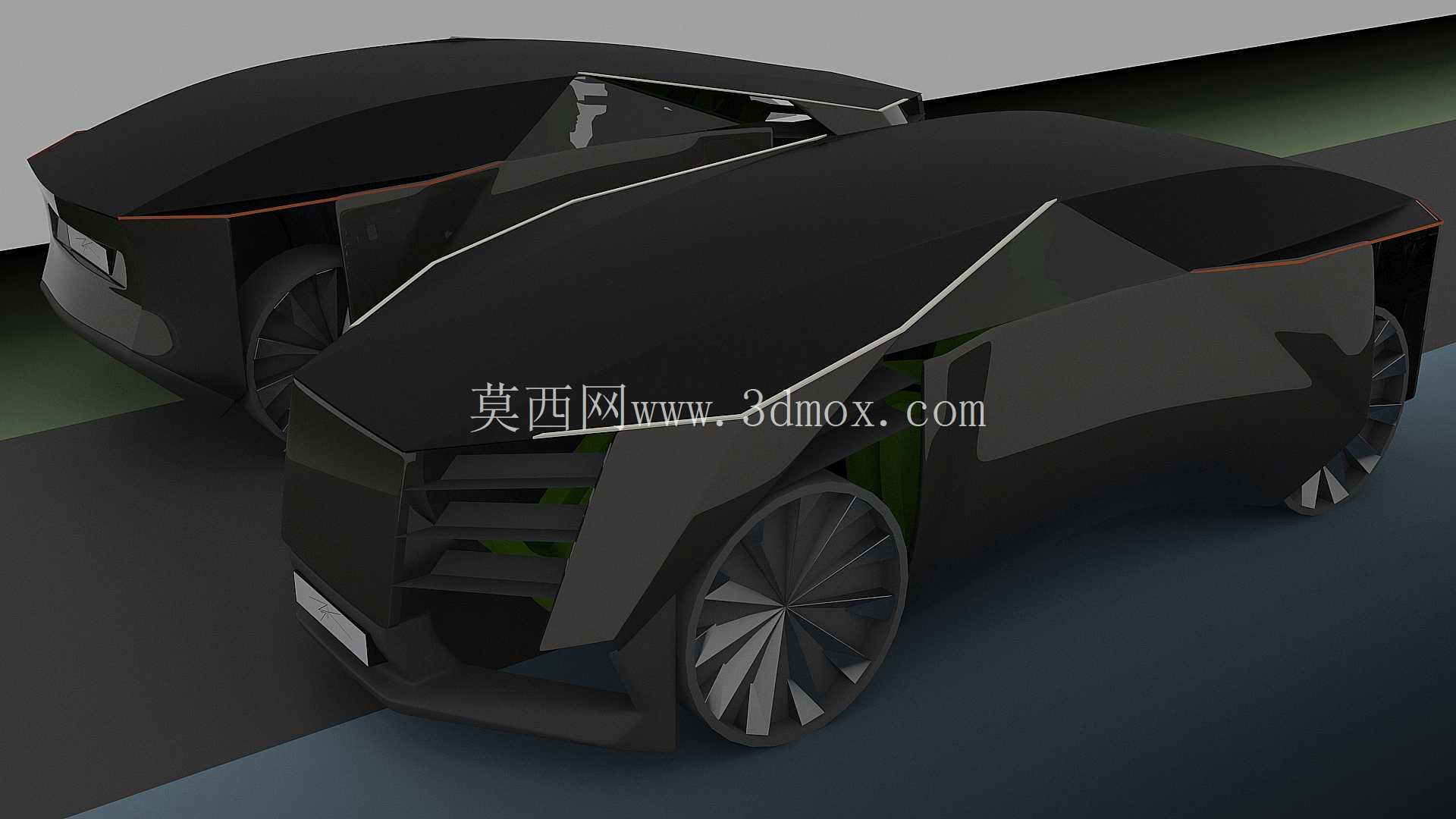

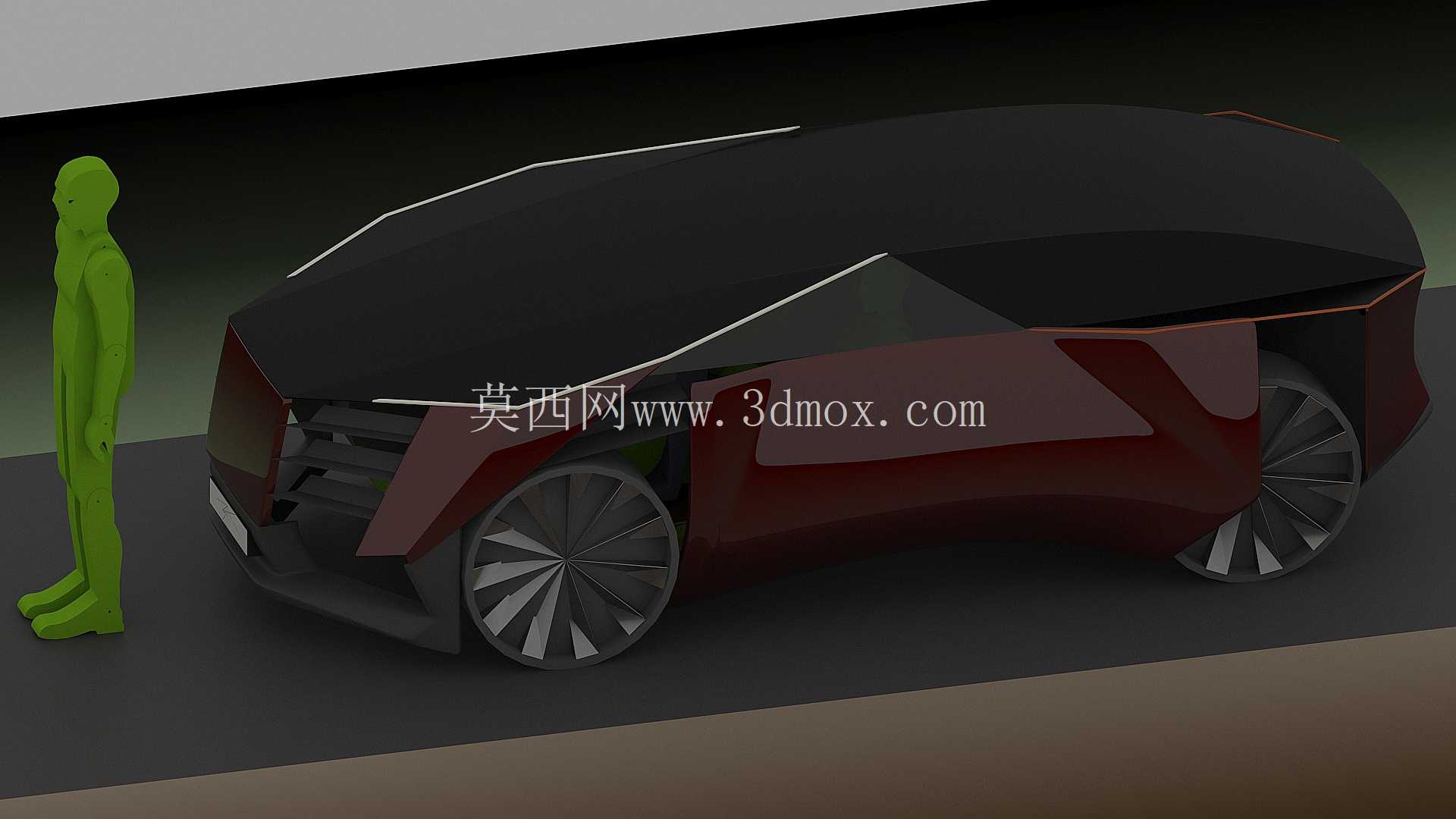

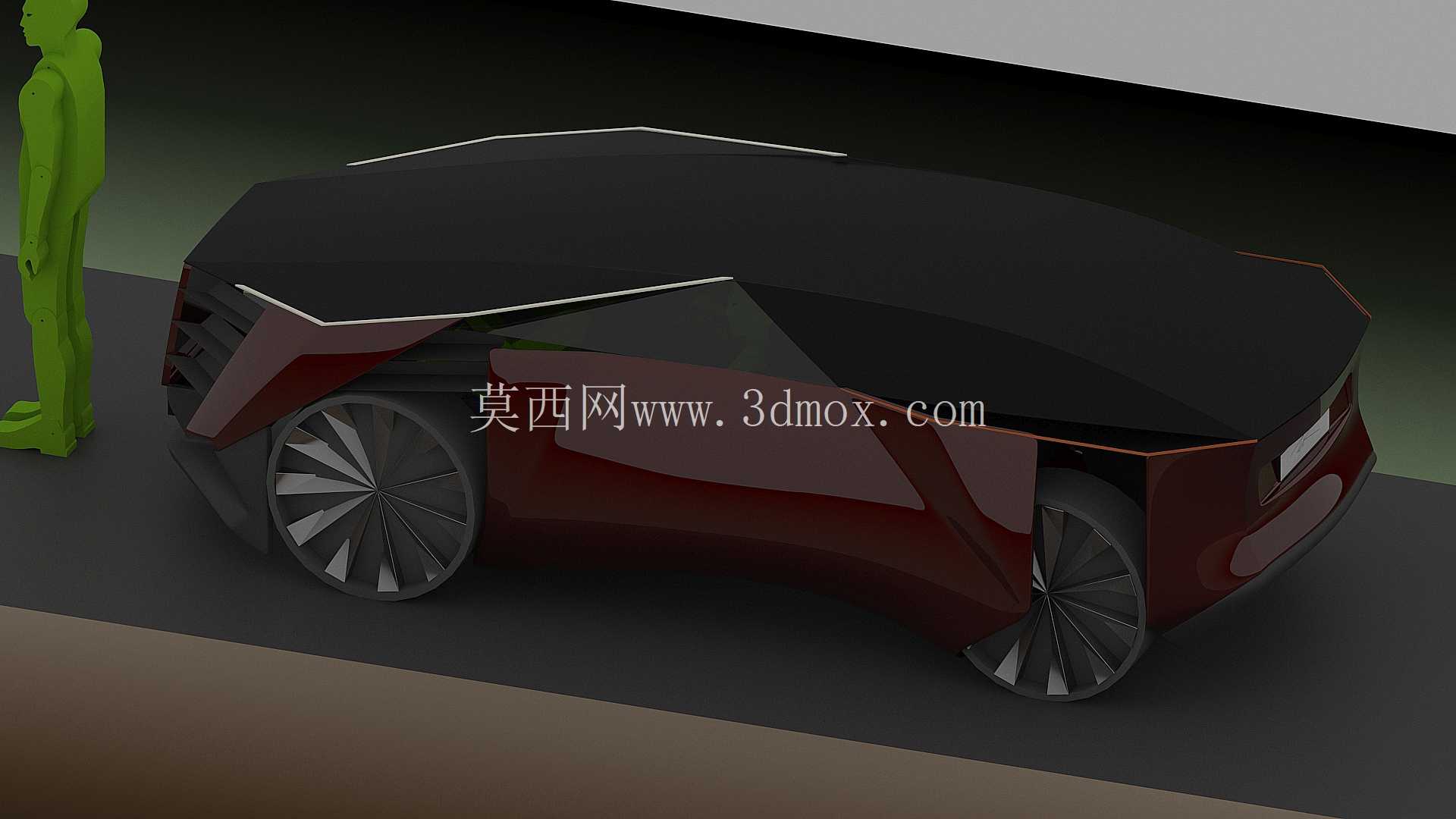

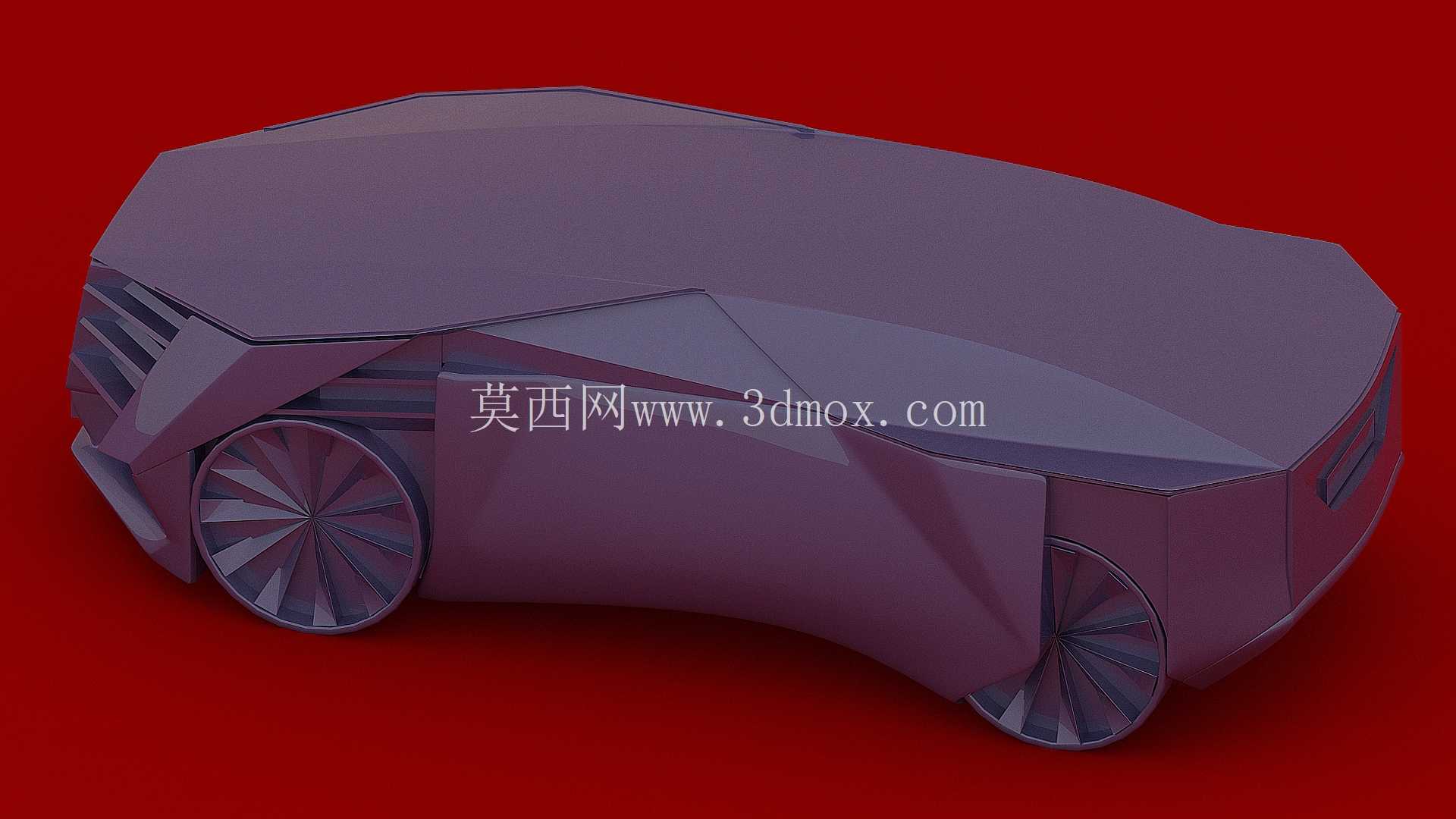

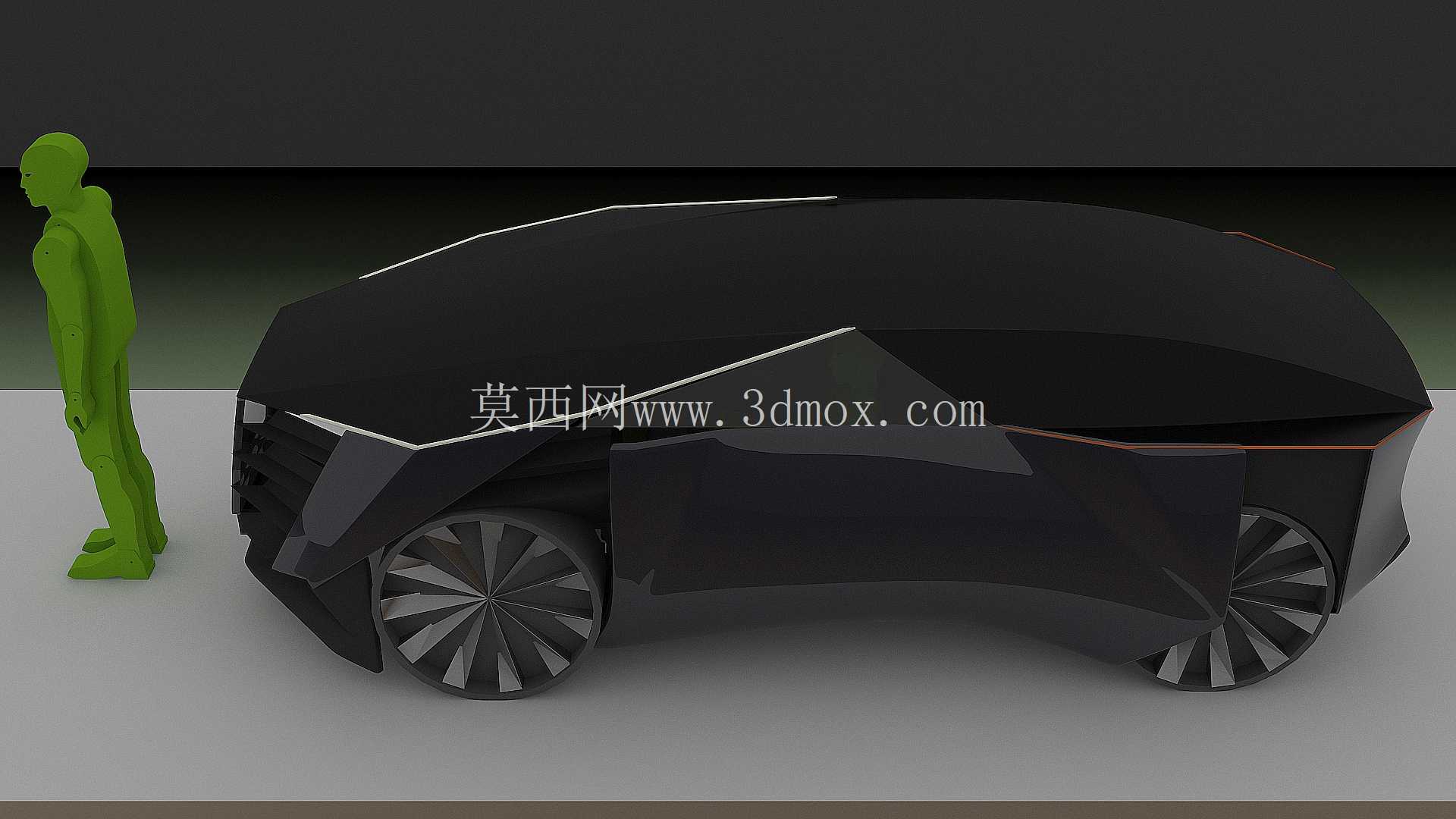

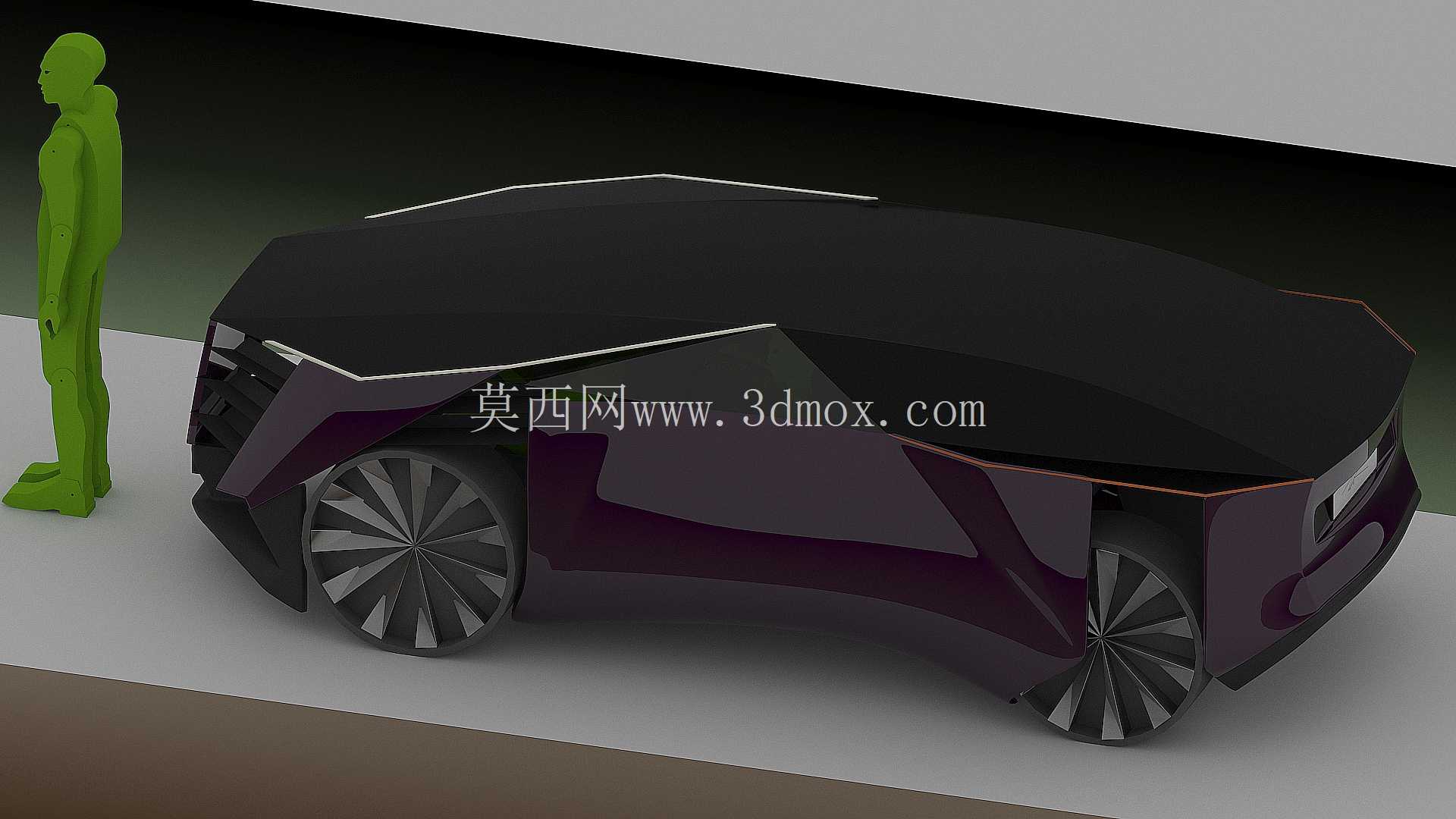

　　从实际应用场景来看，该模型既可以作为汽车设计专业的造型推敲草模，在前期概念发散阶段快速验证整体型面的光影效果与比例协调性，也可以直接输出为1:43比例的静态收藏车模生产数据，适配树脂打印、合金压铸等小比例模型的生产工艺，同时也能作为汽车文创周边、展会展示道具的基础设计文件使用。在功能特性层面，该模型完整还原了概念车的核心外观特征，前脸区域采用分层式的横向折面格栅结构，没有传统燃油车的进气开口设计，完全适配电动车型的前脸布局逻辑，轮毂部分采用一体化的涡轮式辐条造型，和车身的折面设计语言保持高度统一，轮拱区域和车身侧面采用一体化的折面过渡，没有传统车型的轮眉突出结构，进一步强化了整车的整体感。本次呈现的是1:43比例的ELV概念乘用车三维设计成果，整体采用棱角分明的折面式造型语言，完全区别于传统量产车的曲面化设计思路，所有外覆盖件均由连续的平面多边形拼接构成，没有多余的弧面过渡，这种设计一方面是为了匹配小比例模型的3D打印成型需求，减少曲面打印时的支撑结构用量，降低打印后打磨处理的工作量，另一方面也契合未来电动概念车的极简科技感定位，适合作为概念展示样件、收藏级车模的开发基础。设计过程中首先确定了1:43比例下的整车尺寸边界，按照真实乘用车的比例换算后，整车长度控制在110mm左右，宽度控制在45mm左右，高度控制在35mm左右，所有外凸结构的最小厚度都控制在1.2mm以上，完全满足小比例模型打印或者压铸生产的壁厚要求，避免出现成型后结构断裂、细节缺失的问题。车身侧面采用大角度倾斜的前风挡与溜背式的顶部折面设计，侧窗区域和车身侧面采用齐平的折面衔接，没有传统车型的窗框突出结构，进一步简化了模型的生产工序，降低小批量生产的成本。

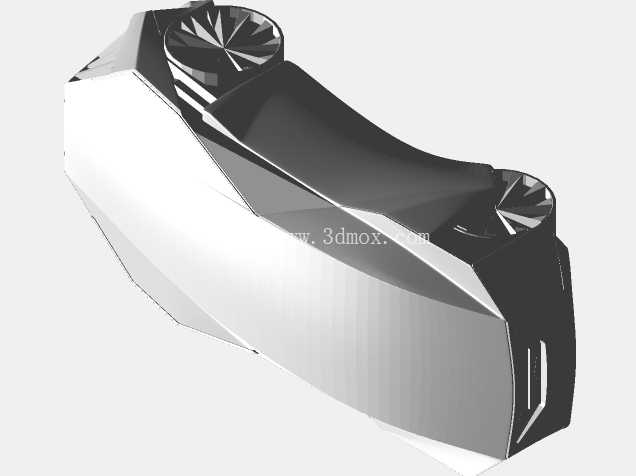

　　前后悬的长度比例经过多轮调整，前悬长度控制在18mm左右，后悬长度控制在22mm左右，轴距控制在70mm左右，完全符合紧凑型电动概念车的比例特征，视觉重心集中在车身中部，搭配大尺寸的轮毂造型，呈现出较强的未来感。在安装边界的设计上，该模型采用分体式的结构设计，车身壳体、轮毂、底盘三个部分分别建模，各部件之间预留0.2mm的装配间隙，既可以通过胶水粘接完成静态组装，也可以根据需求加装小型的动力模块，改装为动态的遥控小车模型，适配不同的使用需求。底盘部分做了平整化的折面设计，没有多余的突出结构，既保证了模型放置时的稳定性，也还原了电动车型平整底盘的设计特征。

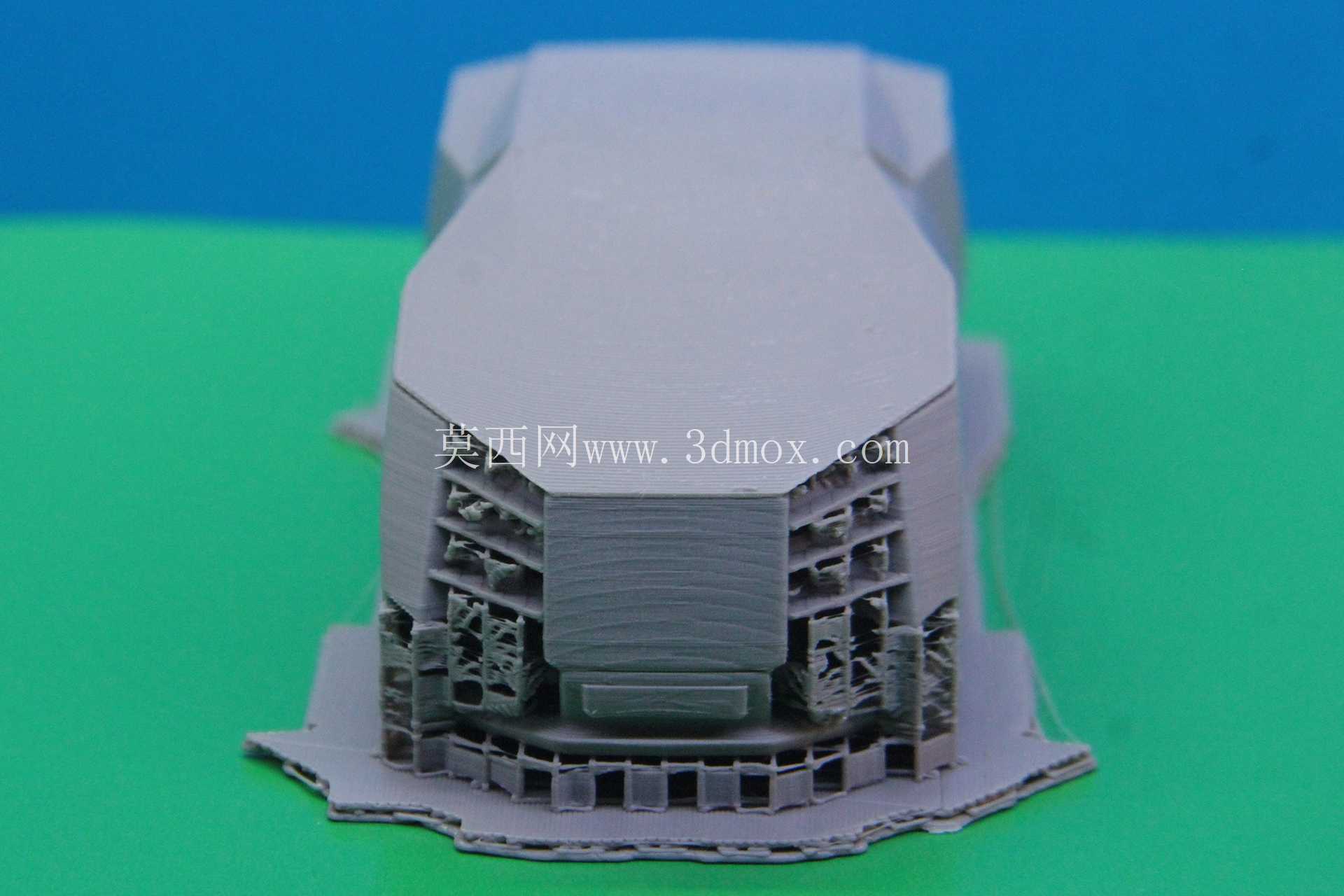

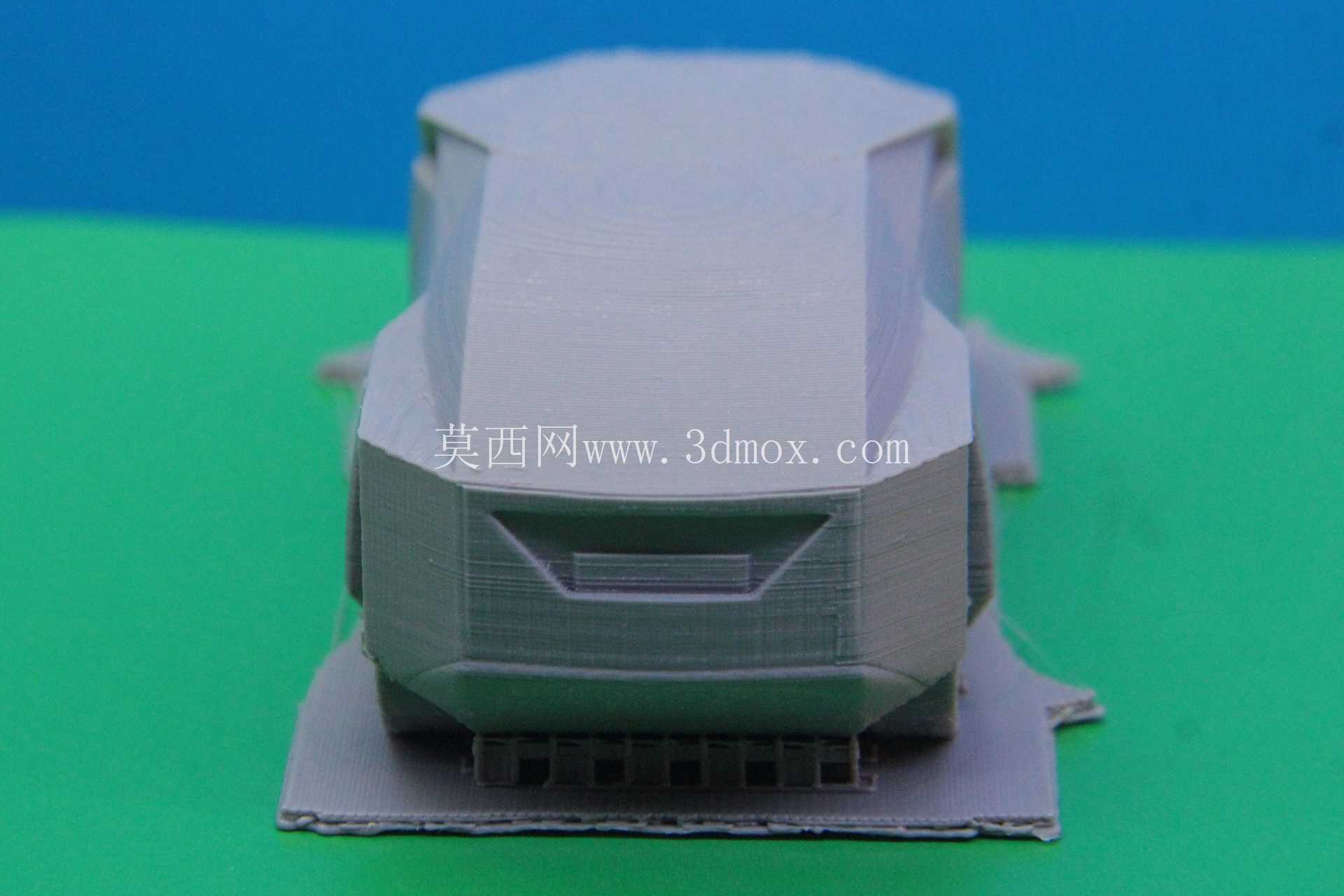

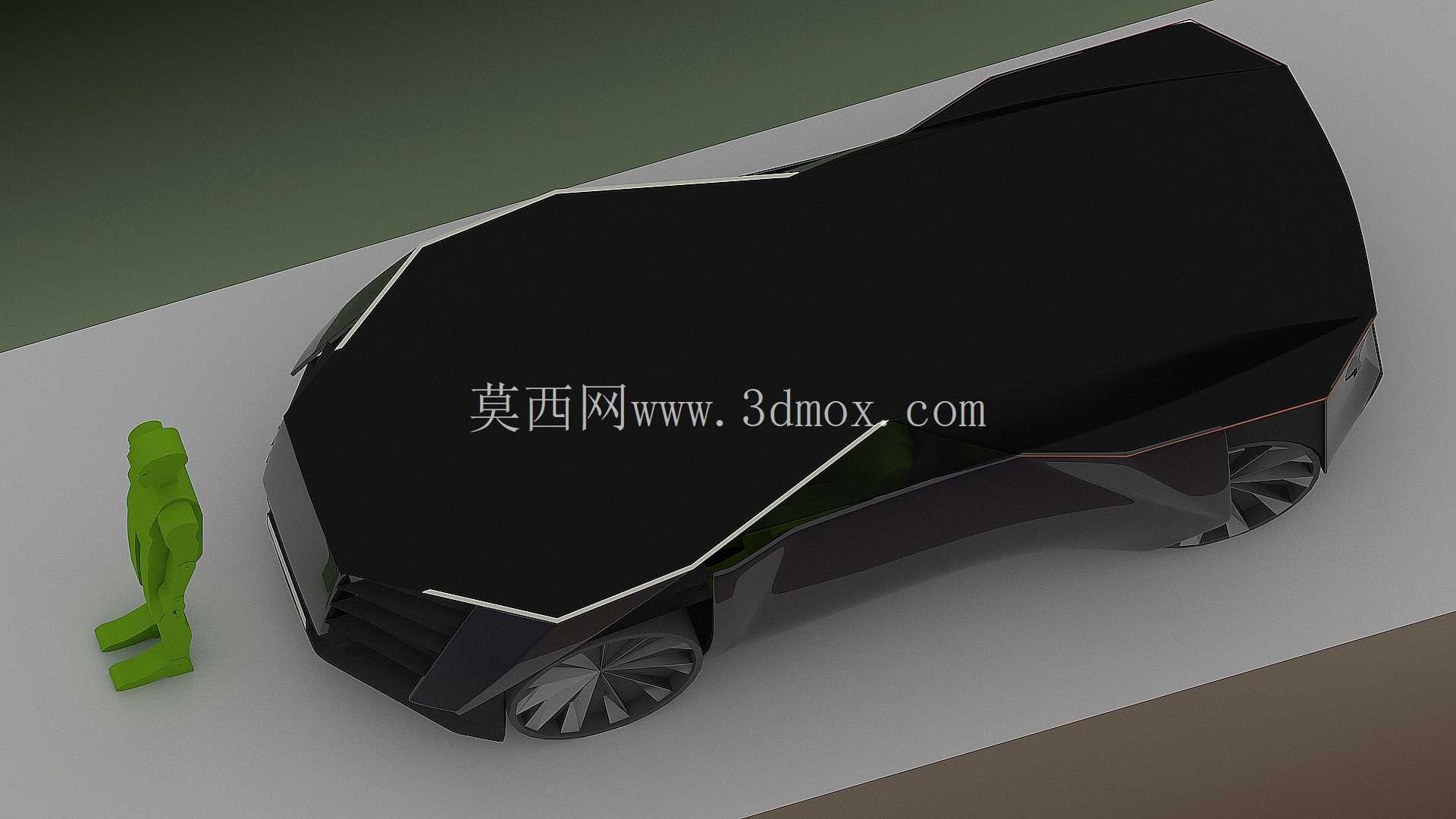

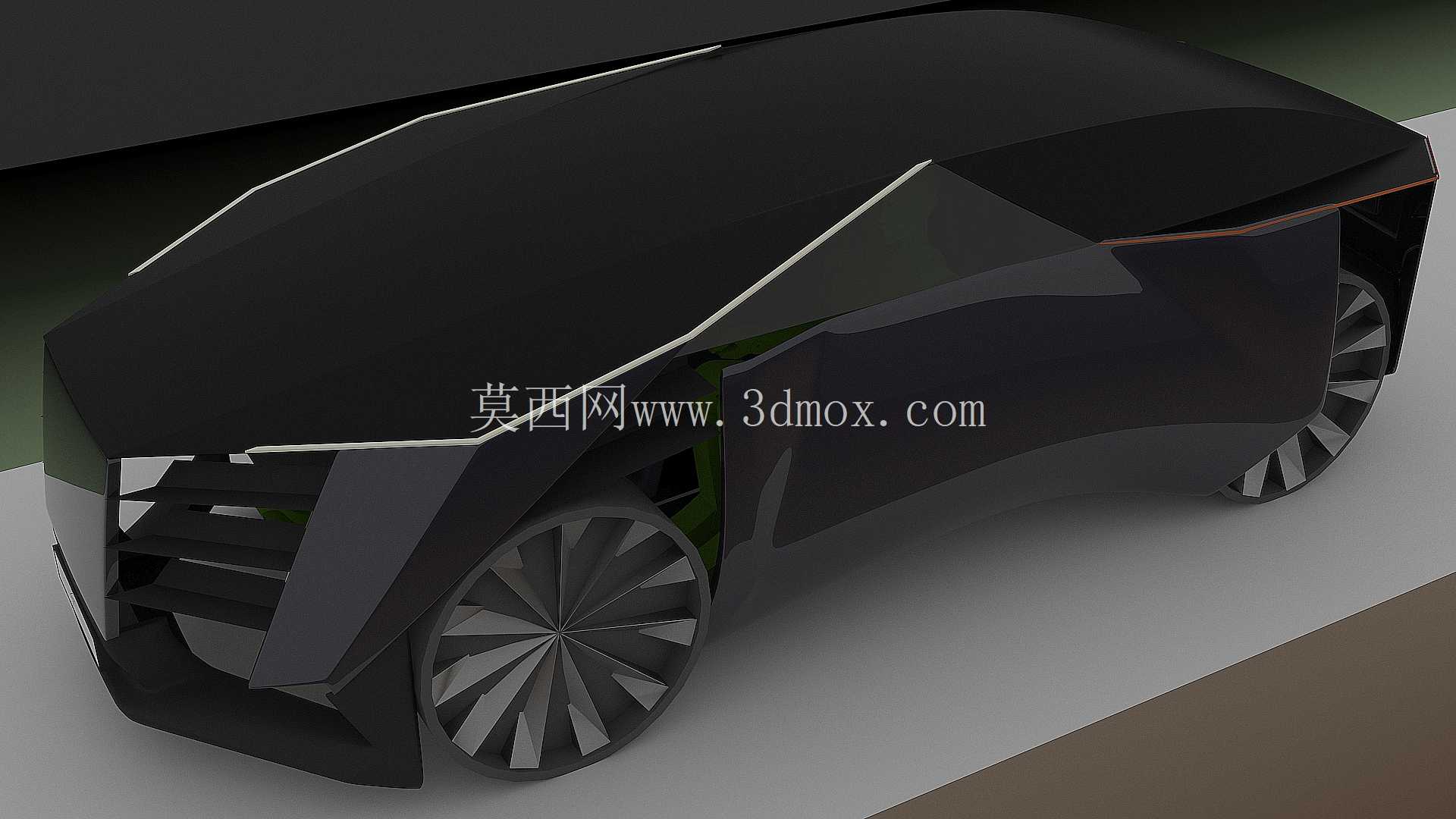

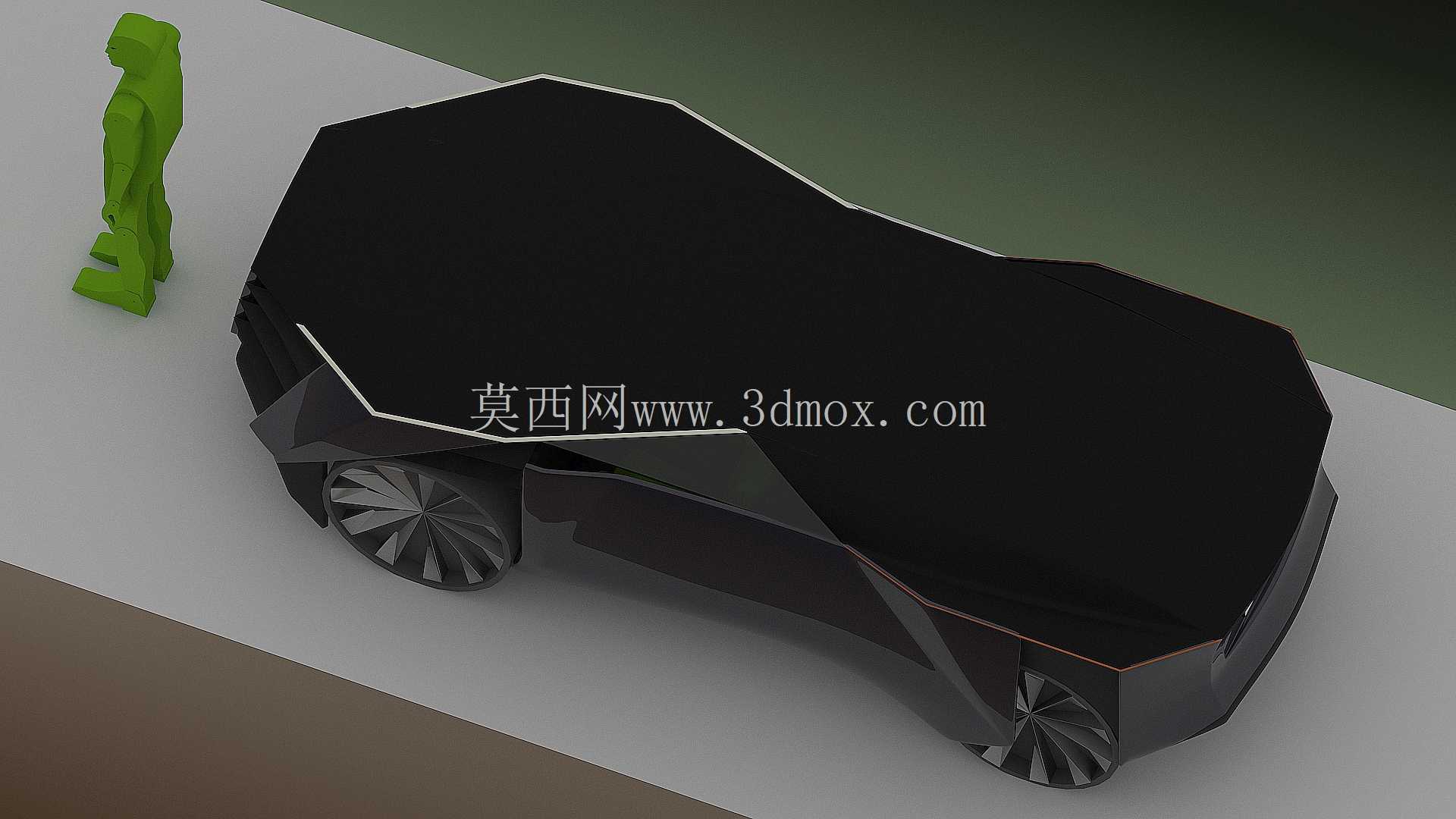

　　前脸的灯组区域通过折面的落差来体现造型特征，不需要额外加装透明件就可以呈现出灯组的视觉效果，进一步降低了模型的制作门槛，适合个人爱好者自行打印制作。整车的型面转折处都做了0.1mm的微小倒角处理，避免打印或者压铸过程中出现锐边缺损的问题，同时也能让模型的光影过渡更加自然，不会因为过于尖锐的棱角导致视觉效果生硬。在设计思路上，没有照搬现有量产车型的造型元素，而是完全围绕折面几何的设计语言展开，每一个面的角度都经过反复调整，确保在不同的光线角度下都能呈现出层次分明的光影效果，避免出现大面积的平面导致视觉效果单调。车顶部分采用从A柱一直延伸到车尾的一体化折面设计，没有传统车型的天窗、车顶行李架等多余结构，进一步强化了整车的极简设计风格。

　　车尾部分采用和前脸呼应的横向折面设计，没有突出的后保险杠结构，和车身侧面形成完整的折面衔接，整体感更强。轮毂的辐条数量和角度经过多轮优化，既保证了视觉上的运动感，也确保了小比例打印时辐条的结构强度，不会因为辐条过细导致成型后断裂。轮距的设计和车身宽度匹配，前后轮距都控制在38mm左右，轮胎部分和轮毂采用一体化建模，胎面没有做复杂的花纹设计，只通过简单的圆柱面来体现轮胎的形态，进一步简化模型结构，降低生产难度。对于面向结构设计和模型制作的从业者来说，该模型的建模逻辑完全遵循小比例模型的生产工艺要求，所有的结构设计都兼顾了视觉效果和可制造性，没有出现无法落地的造型结构，既可以作为概念车造型设计的参考案例，也可以直接作为生产数据用于小批量的模型制作，同时折面化的建模思路也能为其他工业产品的外观设计提供参考，通过几何面的拼接来实现兼具科技感和易生产性的外观造型。
