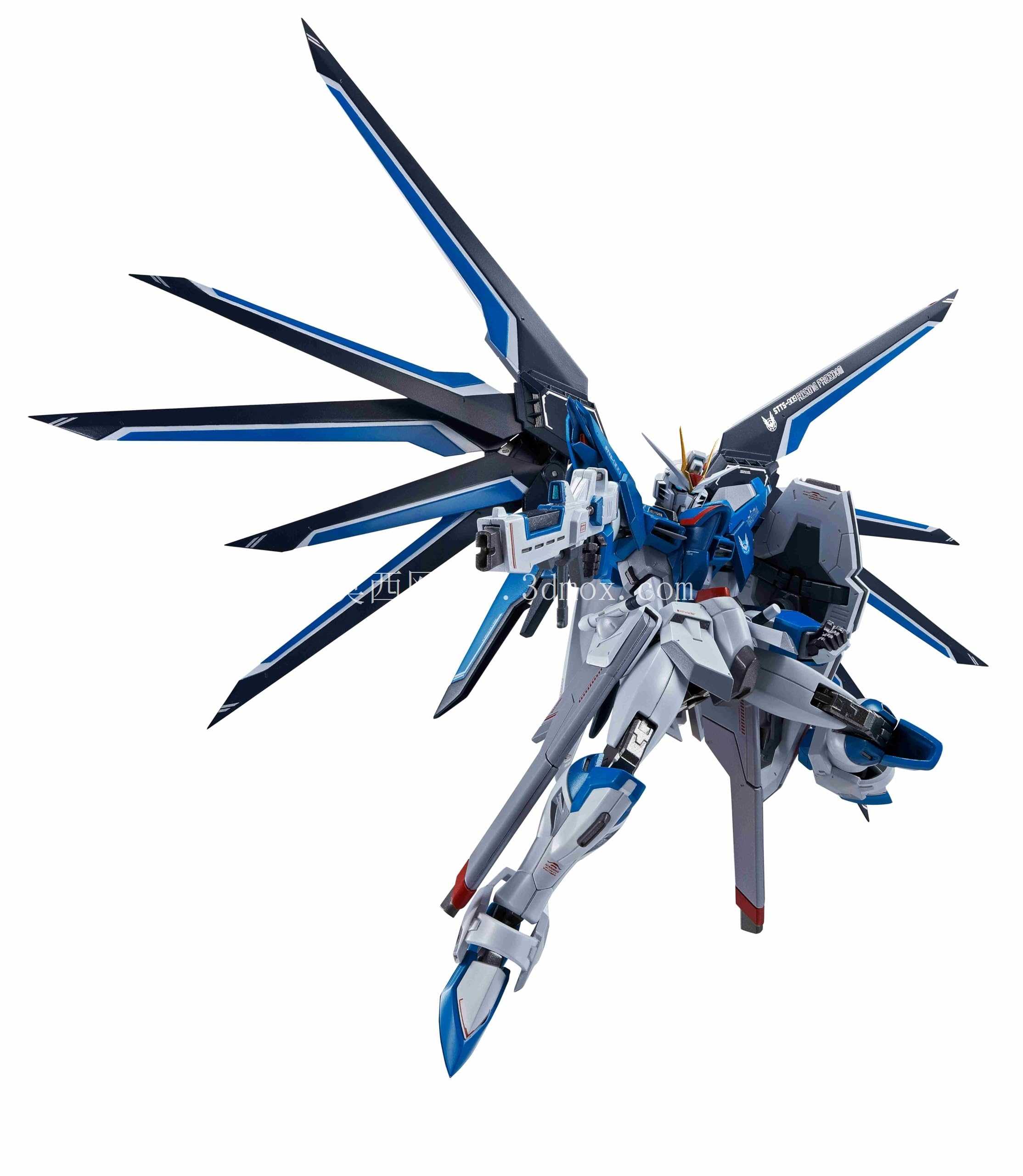

飞升自由高达机甲拼装手办结构设计

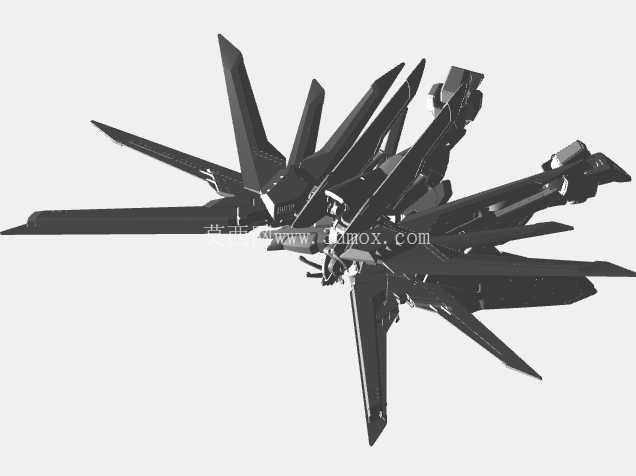

本次呈现的机甲结构设计，核心围绕1/100比例的人形机动战士构型展开，所有结构拆分逻辑完全适配FDM与光固化两类3D打印设备的成型特性，从结构工程师的视角出发，每一处部件分割都经过打印方向、支撑量、装配公差的三重校核，避免常规手办模型打印时易出现的翘曲、支撑残留、装配过松或过紧等常见问题。从实际应用场景来看，该结构既可以作为个人爱好者桌面级3D打印的自制手办原型，也可作为小规模文创周边生产的母模参考，适配硅胶翻模、树脂小批量浇筑的工艺要求，部件拆分的合模线位置全部设置在装甲棱角、线条接缝等视觉隐蔽处，最大程度降低后期打磨修整的工作量。

在功能特性设计上，整套结构完整还原了设定中的高机动空中战术系统几何形态，背部的多组翼面全部采用铰接式固定结构，每片机翼都预留了0.15mm的转动间隙，可实现多段角度调整，能够摆出飞行、俯冲、待机等多种姿态，不需要额外添加支撑桩就能维持重心稳定。机体的躯干部分采用分段式关节设计，颈部、肩部、肘部、腰部、胯部、膝部、踝部全部采用模块化关节嵌合结构，关节处的咬合面做了防滑纹理处理，既保证转动时的阻尼感，又能避免长期把玩后出现关节松动打滑的问题。装甲表面的面板线条全部做了0.2mm的下沉刻线处理，还原设定中的精密装甲分块细节，刻线深度控制在0.15mm，既方便后期渗线处理提升细节表现力，又不会因为刻线过深影响部件的结构强度。

设计思路上，整套结构没有采用一体化打印的偷懒方案，而是按照真实机甲的装甲分块逻辑进行部件拆分，头部的火神炮、天线、面部监视器，胸部的散热口、驾驶舱舱盖，肩部的装甲模块，手臂的光束军刀收纳结构，腰部的侧裙甲，腿部的推进器喷口，足部的装甲细节全部拆分为独立部件，每个独立部件的打印摆放方向都经过优化，尽可能将最大平面贴合打印平台，减少支撑接触面积，比如翼面部件全部采用侧摆打印方向，避免翼面薄边出现层纹过重的问题，足部部件采用平放打印，保证足部与桌面接触的平面平整度，不需要额外打磨就能保证站立稳定性。

在外形尺寸与安装边界上，整套模型组装完成后整体高度约18cm，背部翼面完全展开时横向宽度约27cm，前后纵深约12cm，所有部件的装配公差统一控制在0.1mm，适配常规PLA、光敏树脂材料的打印收缩率，不需要额外调整尺寸就能完成装配。关节连接部位全部采用通用的3mm嵌合桩结构，爱好者可以根据自身需求替换成金属加强桩，提升关节的承重能力，尤其是背部翼面的连接桩，特意做了1.5mm的壁厚加强，避免翼面展开时因为重量过大出现连接部位断裂的问题。机体的重心经过反复调整，当翼面完全展开、单腿站立时，整体重心投影落在足部支撑面范围内，不需要额外的透明支架就能维持稳定姿态，同时在背部预留了通用支架接口，适配市面上绝大多数1/100比例模型的通用展示支架，可以实现空中飞行姿态的展示。

从结构强度角度考虑，所有外装甲部件的最小壁厚控制在1.2mm以上，既保证打印时不会出现漏壁、透层的问题，又能控制整体重量，避免关节部位因为整体重量过大出现承重不足的问题。内部的骨架部分做了轻量化镂空处理，在保证结构强度的前提下尽可能减少材料用量，镂空位置全部设置在装甲覆盖的内部区域，不会影响外观的完整性。光束军刀、光束步枪等附属武器的结构也做了适配性设计，武器与手部的连接采用嵌合式结构，手部造型分为放松手、握持手两种形态，握持手的指节间隙做了0.2mm的调整，既能牢固卡住武器握柄，又不会出现插接过紧导致部件断裂的问题。
