可3D打印互锁旋转齿轮指尖把玩结构

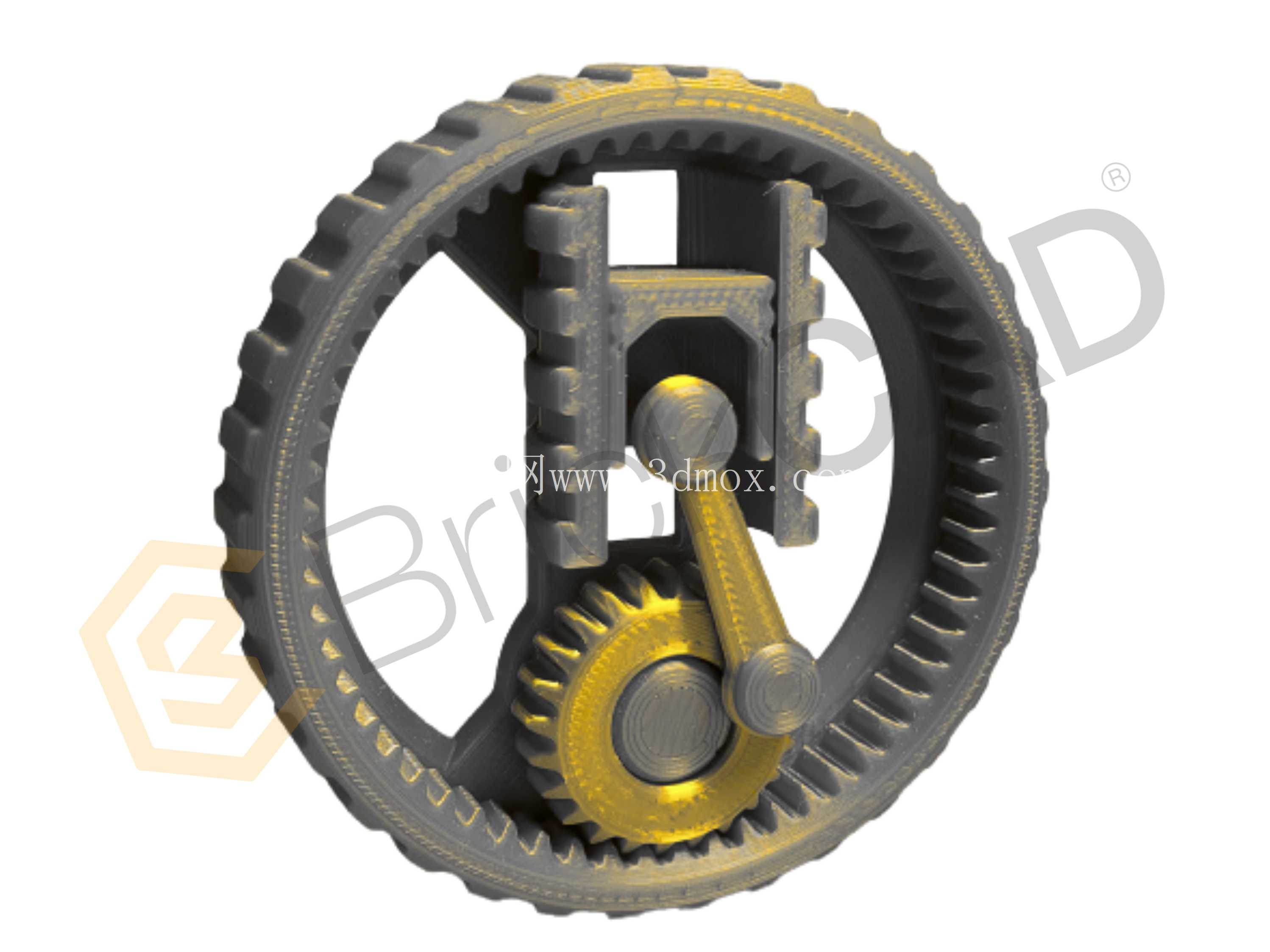

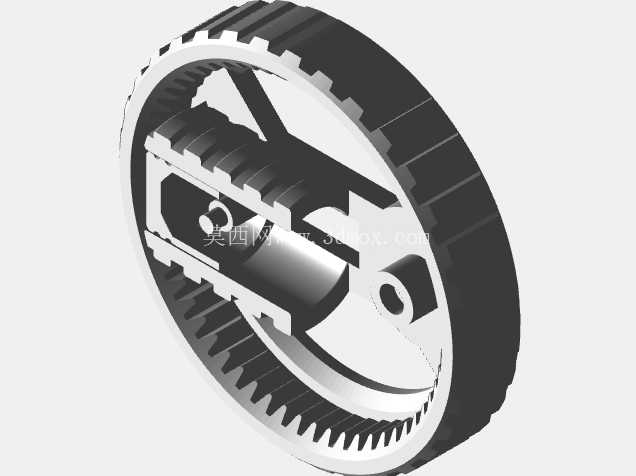

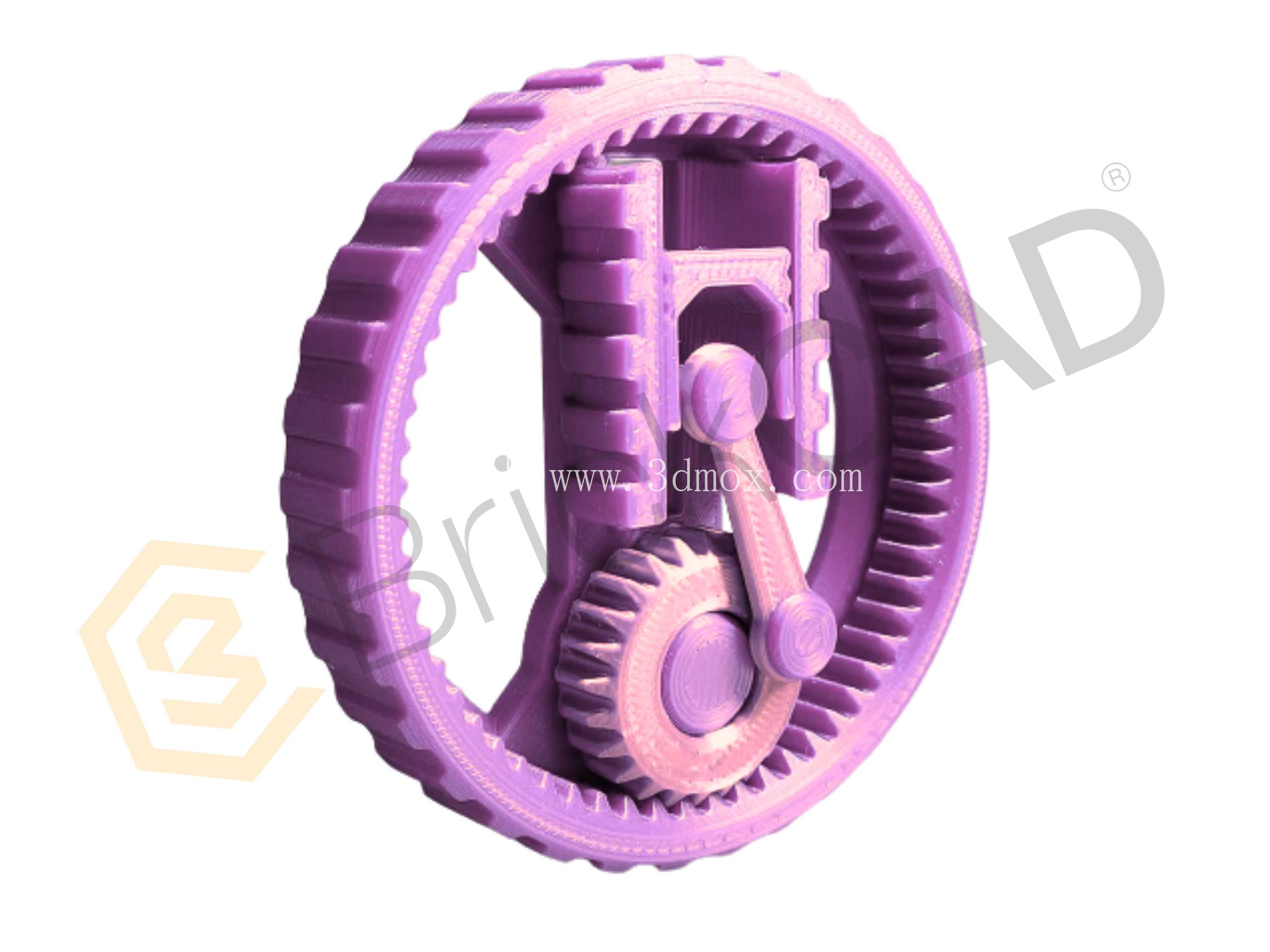

这套互锁齿轮把玩结构，核心采用内齿圈与行星小齿轮的啮合传动逻辑，整体为单手握持的环形轮廓，外齿圈外径控制在70mm区间，厚度18mm，边缘做R2圆角过渡，握持时贴合手掌虎口与指腹的曲面，没有尖锐棱角，长时间把玩不会产生硌手的不适感。结构内部的传动副做了等比公差适配，针对FDM、SLA、SLS三类主流3D打印工艺的成型特性做了间隙补偿：FDM工艺打印层厚0.2mm时，啮合齿侧预留0.15mm间隙，避免打印过程中溢料导致的齿面卡滞；SLA光固化工艺下间隙收窄至0.08mm，保证传动阻尼均匀，不会出现松垮晃动感；SLS烧结工艺则适配粉末成型的收缩率，将齿形轮廓做0.1mm的正向偏移，抵消烧结冷却后的尺寸收缩。

从实际应用场景来看，这类结构首先可作为桌面减压把玩件，依靠齿轮啮合的均匀阻尼感，通过手指拨动实现持续的旋转传动，转动过程中齿面啮合的轻微反馈能分散注意力，缓解长时间伏案工作的紧绷感；其次可作为机械原理教学的具象演示件，相比传统的教具模型，一体打印的结构无需额外装配紧固件，能直观展示内啮合齿轮的传动比、行星轮的运动轨迹，帮助初学者快速理解定轴轮系与行星轮系的运动差异；同时也可作为小型机械装置的动力传输模块，搭配微型舵机后可作为动态展示装置的传动核心，适配桌面文创、动态手办的动力输出需求。

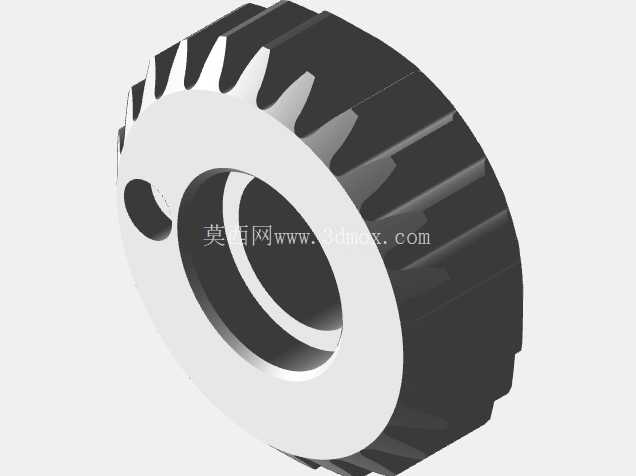

设计过程中优先考虑了无支撑打印的可行性，所有悬空结构的倾斜角度均大于45度，外齿圈的轮齿沿径向均匀分布，齿形采用渐开线短齿设计，齿顶高系数取0.8，避免打印过程中齿顶下垂变形；内部的行星轮支架与偏心拨杆做了一体化衔接，拨杆末端做球面过渡，手指拨动时接触面积更大，施力更顺畅。整个结构没有额外的紧固件、轴承等标准件，所有传动部件均通过打印一体成型，打印完成后仅需去除少量支撑即可直接使用，降低了后处理的工作量。

安装边界上，整个结构为独立闭环单元，不需要额外的固定基座即可独立运作，若需嵌入其他装置作为传动模块，可在外齿圈外侧预留的3个M2螺纹孔位安装固定支架，孔位沿圆周120度均匀分布，固定后外齿圈作为固定轮系，内部行星轮可实现稳定的减速输出，传动比控制在1:4.2，输出扭矩平稳，可带动10g以内的轻质负载做匀速转动。齿面的接触强度做了针对性优化，啮合重合度达到1.3，保证转动过程中始终有至少一对齿面接触，不会出现传动空程，反复转动测试下齿面磨损量极小，长期使用不会出现阻尼衰减的问题。结构内部的减重槽沿支架受力方向分布，在保证整体结构强度的前提下减少了打印材料的消耗，整体打印重量控制在25g左右，轻便易携带。
