ESP32驱动数字沙漏电子装置外壳结构

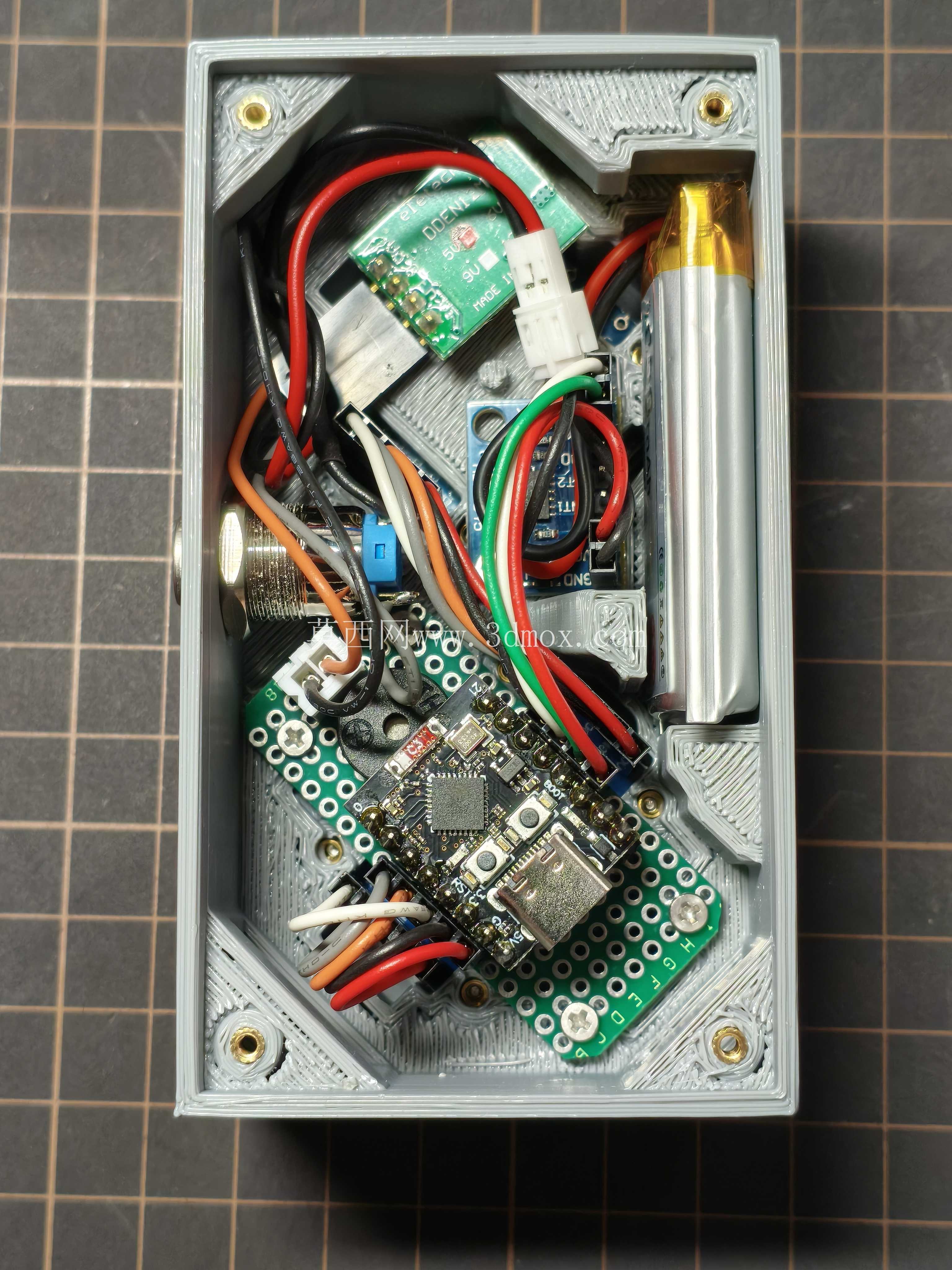

　　设计过程中首先锚定内部核心电路板的尺寸边界，内置电路板尺寸为50mm×22mm，选用的主控为ESP32-C3 Super Mini，因此壳体内部的容腔首先要满足电路板的无干涉安装，预留出焊盘、接插件的避让空间，避免壳体压合后对电子元件造成挤压损伤。整体外壳的外部尺寸设定为100mm（高）×56mm（宽）×47.5mm（深），该尺寸边界不包含电源开关的突出部分，在设计时特意将开关的安装位做了局部沉台处理，既保证开关操作时的行程不受限，也避免开关突出过多影响整体放置的平稳性，放置在桌面时不会因为突出部件导致放置倾斜。这款数字沙漏的外壳结构，是针对内置电子电路的安装防护与功能呈现需求设计的，在桌面创意数码产品、趣味电子教具这类场景中，这类定制化外壳既承担电路防护的基础作用，也能通过结构设计还原沙漏的视觉交互效果，区别于通用电子外壳的千篇一律，该结构完全匹配内部电路板的布局与功能实现需求。从实际使用维度看，外壳需要隔绝日常使用中的灰尘、轻微磕碰对内部电路的影响，同时预留出交互部件的外露位置，保证用户操作时的触感与识别度，不会因为壳体遮挡影响功能触发。

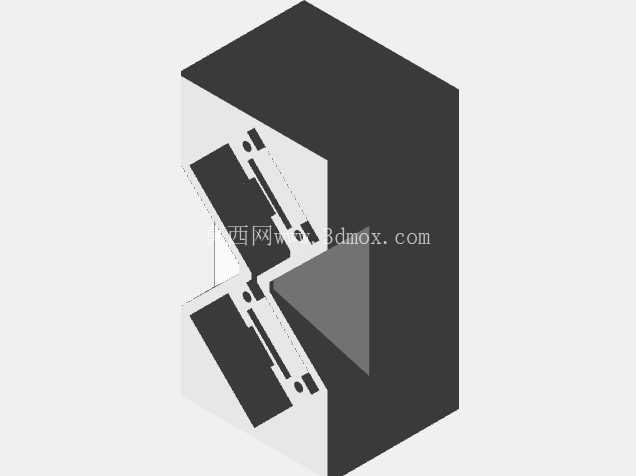

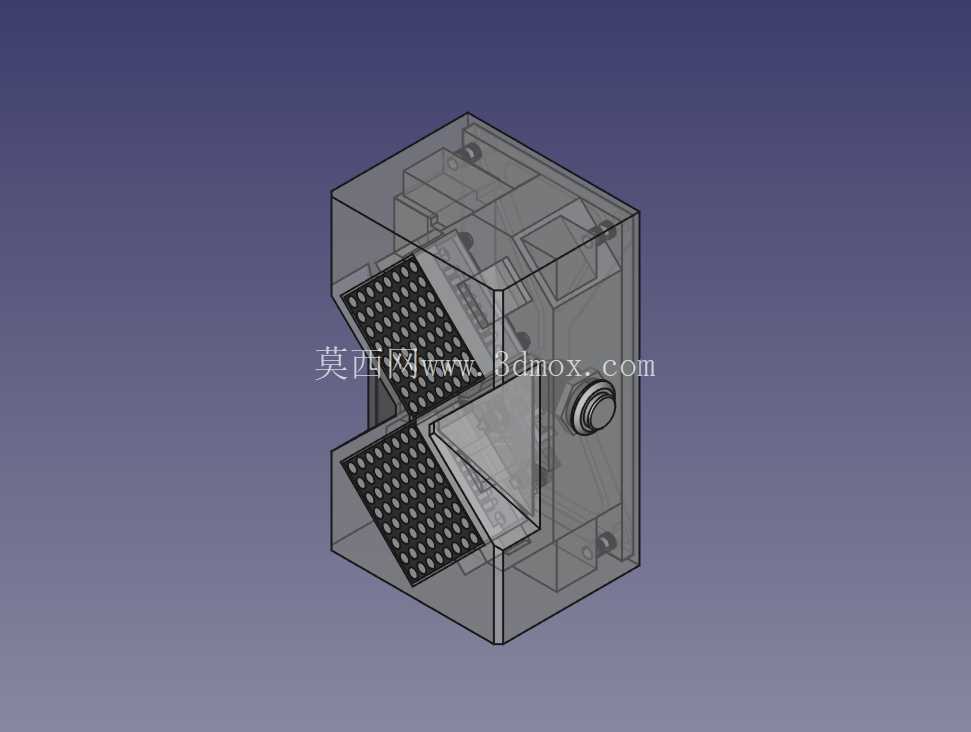

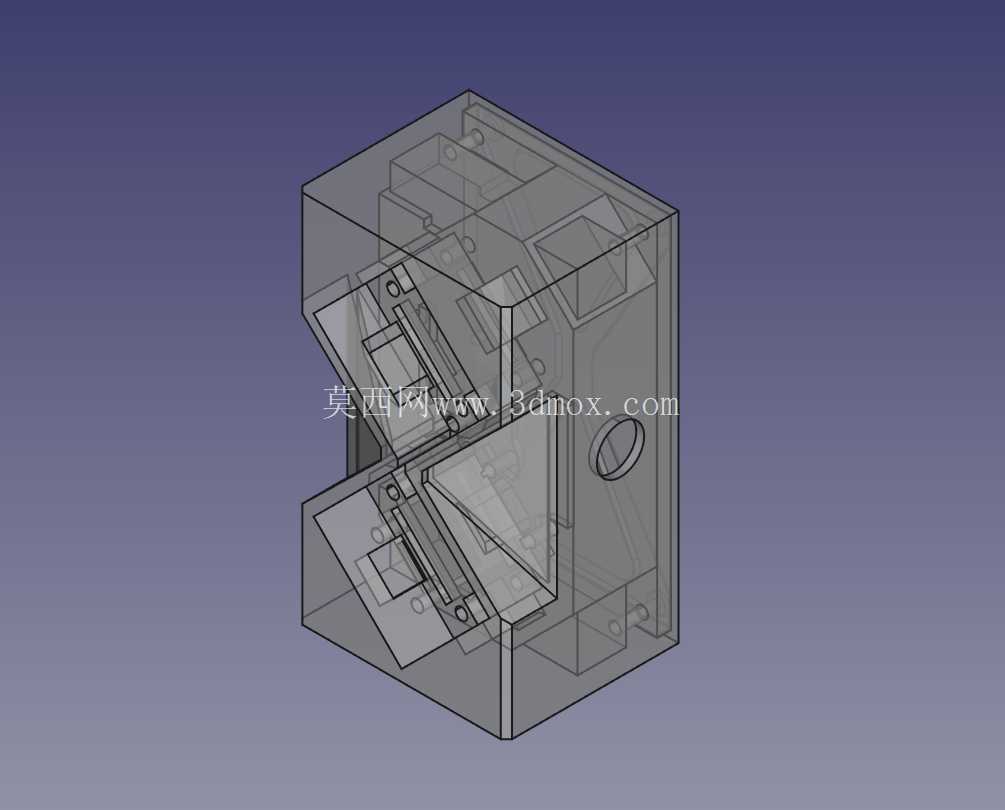

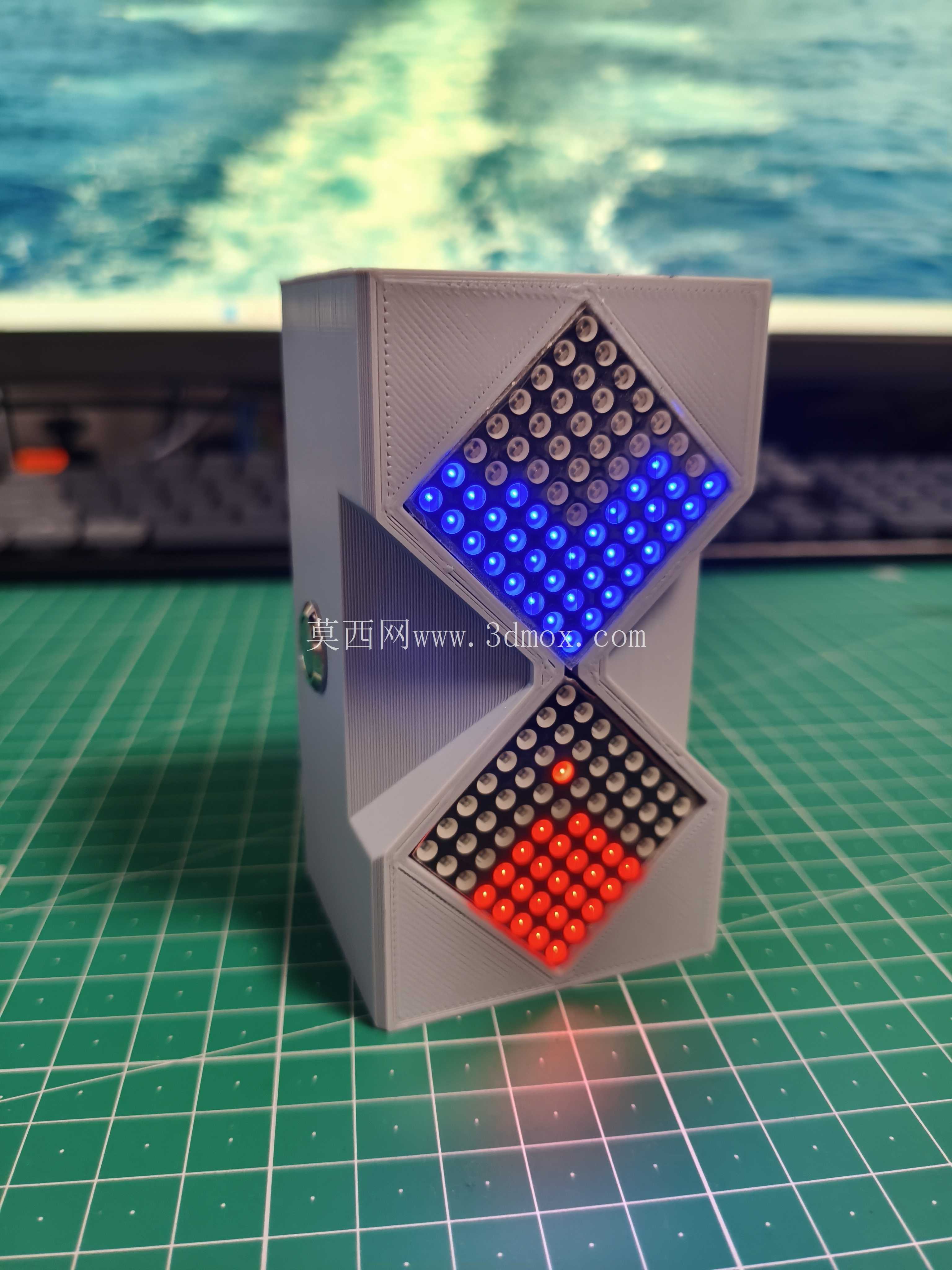

　　结构上采用半透明可视化的设计思路，壳体对应沙漏显示的区域做了镂空网格结构，既可以让内部LED的光线均匀透出，呈现出类似沙粒流动的视觉效果，也能通过网格结构提升该区域的结构强度，避免薄壁区域受外力出现开裂。壳体的拼接结构采用卡扣式设计，不需要额外螺丝固定，既方便后期拆装检修内部电路，也能保证合模后的缝隙均匀，不会出现明显的错位断差。内部的导流隔层结构是设计的核心部分，该隔层将内部分隔为上下两个容腔，对应沙漏的上下储沙区域，隔层的倾斜角度经过反复调整，既保证光线传导的路径符合沙漏流动的视觉逻辑，也不会遮挡电路板上的元件安装位，隔层与壳体侧壁做了加强筋连接，避免长期使用后隔层出现变形移位。

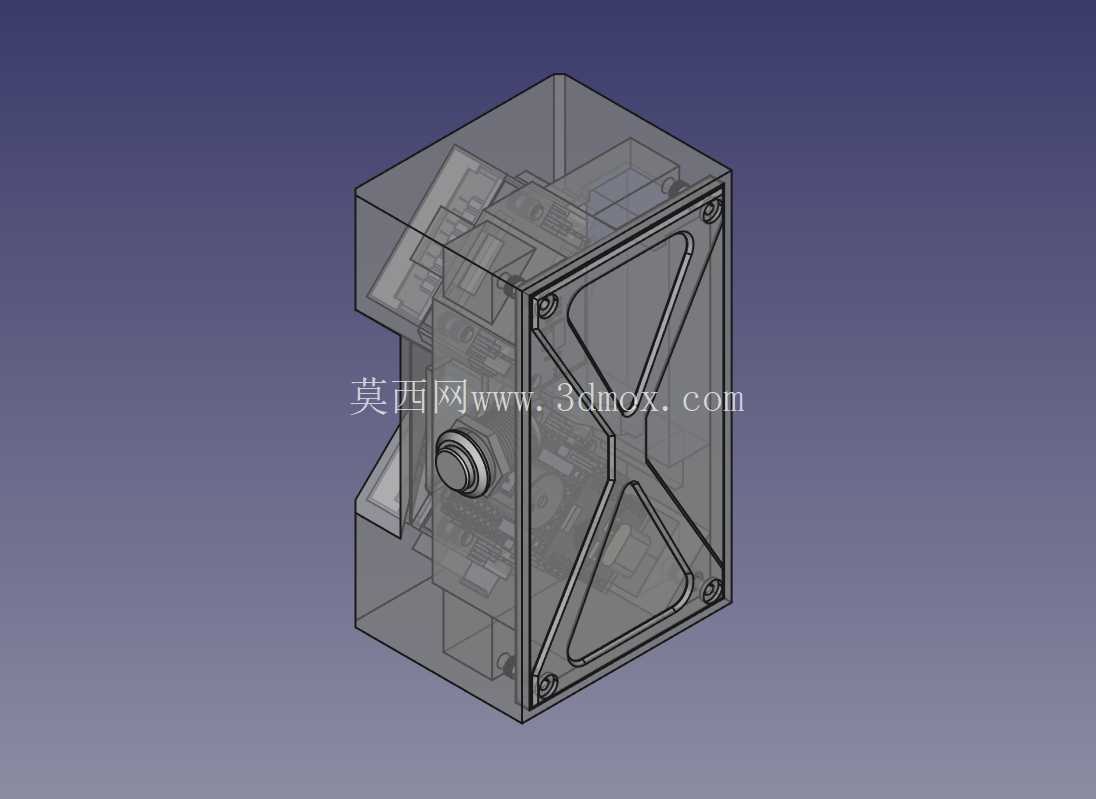

　　壳体侧面预留的旋钮安装位，做了同轴度定位结构，保证旋钮转动时无卡顿，旋钮与壳体之间的间隙控制在0.2mm，既不会因为间隙过大进灰，也不会因为间隙过小出现摩擦异响。在安装边界的考量上，壳体底部做了四个微小的防滑凸点，放置在光滑桌面时能提升摩擦力，避免轻微触碰就出现滑移，同时底部凸点的高度一致，保证壳体放置时的水平度，不会出现倾斜影响视觉效果。内部的电路板固定柱高度经过精准计算，电路板安装后与壳体底部、上部盖板的距离都预留了2mm的安全间隙，避免电路板背面的焊脚与壳体接触造成短路，固定柱的顶端做了导向斜角，方便组装时电路板快速对准安装位，不需要反复调整位置。

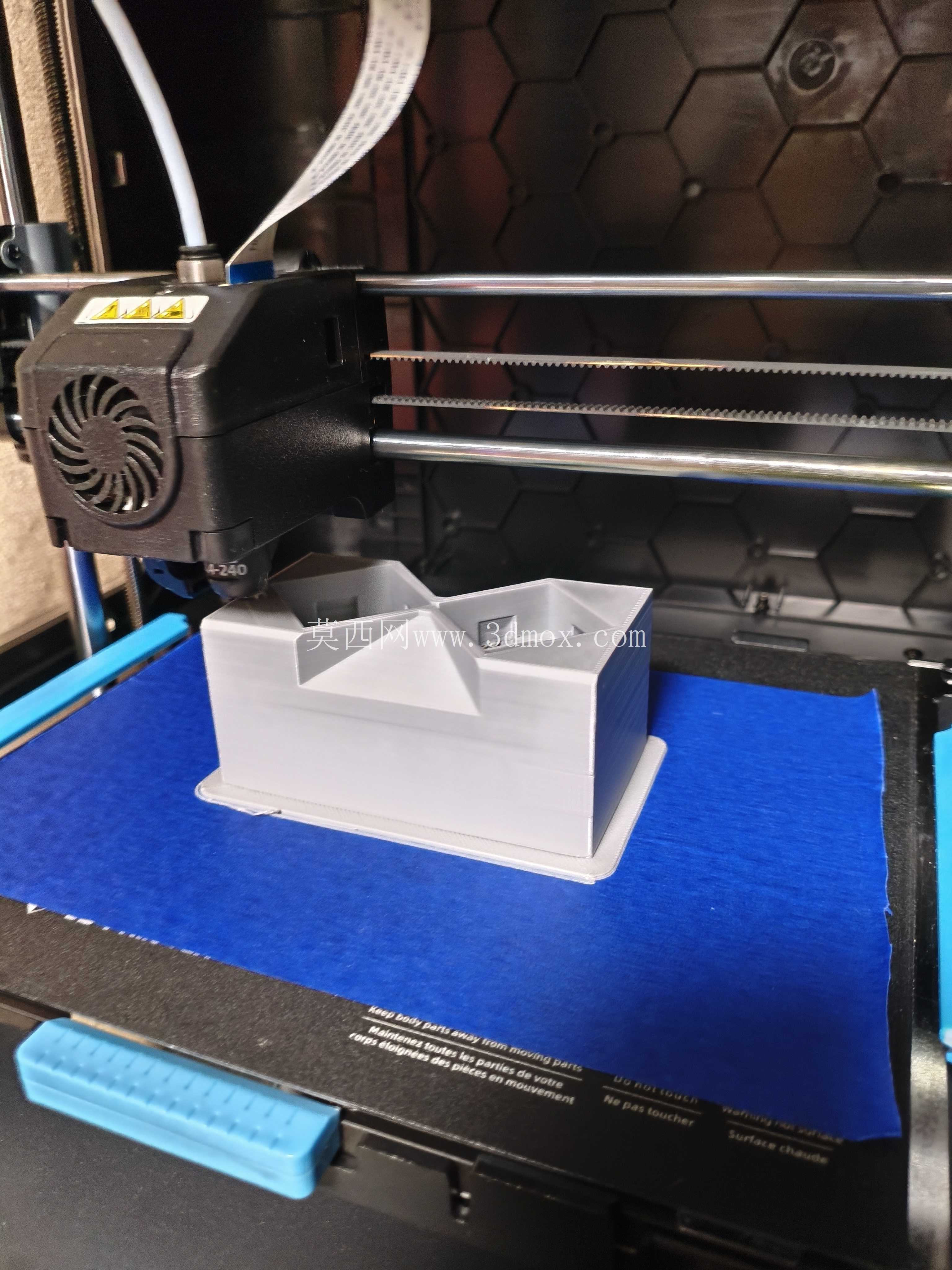

　　这类创意电子装置的外壳设计，不同于工业设备外壳的强防护优先，需要在满足结构强度、安装适配的基础上，兼顾视觉呈现效果，让结构本身服务于产品的功能表达，半透明的壳体材质选择也能让用户隐约看到内部的电路结构，增加产品的科技感与趣味性，同时网格镂空区域的开孔大小经过测算，既保证光线透出的均匀度，也不会因为开孔过大导致外部异物轻易进入壳体内部。壳体的壁厚统一设定为1.8mm，该厚度既能保证3D打印或者小批量铸造时的成型良品率，也能控制整体的重量，拿取时不会有过重的坠手感，边角位置全部做了R2的圆角处理，避免尖锐边角划伤用户，也能提升壳体的抗冲击能力，跌落时圆角结构可以分散应力，减少边角开裂的概率。
