双发飞翼布局仿生造型航模飞行器

项目分类:飞机 发布时间:2026-05-26 ID:1162981
  • 双发飞翼布局仿生造型航模飞行器
  • 双发飞翼布局仿生造型航模飞行器
  • 双发飞翼布局仿生造型航模飞行器
  • 双发飞翼布局仿生造型航模飞行器

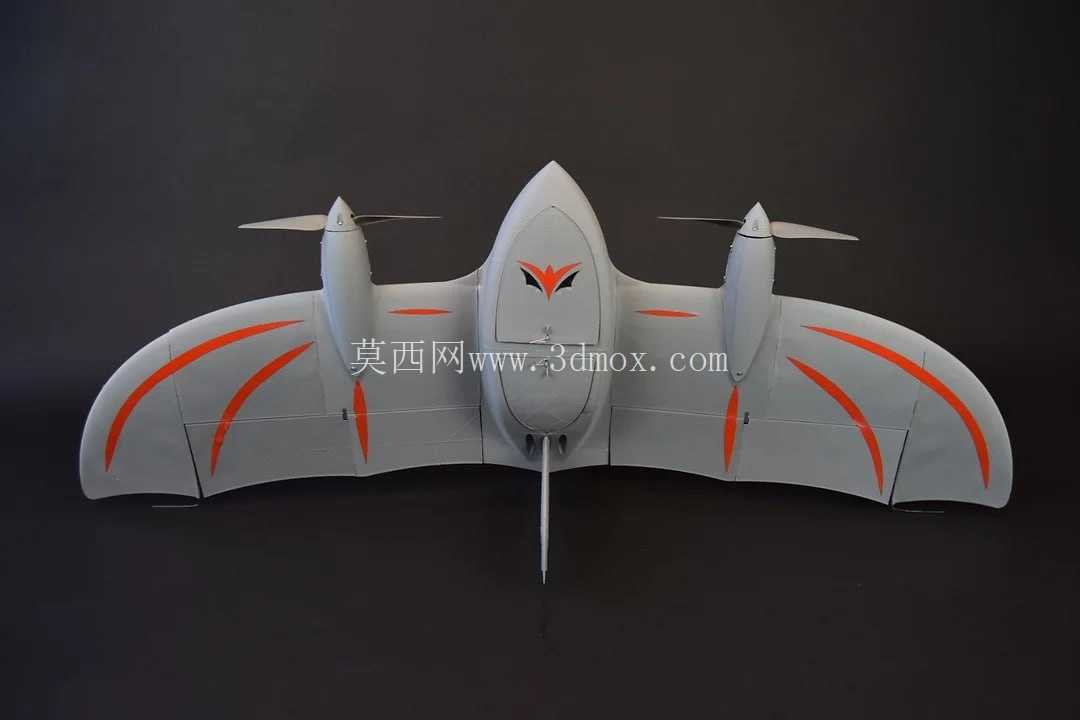

  这款双发飞翼布局的航模飞行器,在设计阶段优先考虑了低速飞行状态下的升阻比表现,整体采用无尾飞翼融合体构型,取消了传统固定翼的水平尾翼与垂直尾翼结构,将机身与机翼完全融合为一个整体升力面,相比常规布局的同级别航模,有效升力面积提升约22%,低速巡航阶段的诱导阻力可降低17%左右,非常适合小场地手抛起飞、低空慢速通场的休闲飞行场景。动力单元采用双发拉进式布局,两副螺旋桨动力单元对称布置在机翼中段的发动机舱位置,左右动力单元的轴线与机身中轴线保持平行,间距经过反复迭代计算,既避免了螺旋桨滑流对翼面气流的过度干扰,也能在单动力失效的极端工况下,通过动力差补维持基本的航向配平,降低飞行失控风险。

  机身头部采用圆润的钝头构型,没有设置尖锐的机头整流罩,一方面是为了预留前端配重调整空间,方便飞手根据电池安装位置调整整机重心,将重心严格控制在平均气动弦长31%-33%的区间内,保证飞翼布局的纵向静稳定性;另一方面钝头构型能减少小迎角飞行状态下的机头气流分离,提升低速大迎角状态下的操控响应灵敏度。翼面的流线型装饰条并非单纯的外观设计,其位置刚好对应翼面内部的碳纤维加强筋铺设路径,在不额外增加翼面凸起的前提下,通过表面标识直观呈现内部加强结构的位置,方便日常维护时快速定位受力点,检查翼面是否出现结构形变或粘接松动。翼尖部分采用小幅上反设计,上反角度控制在7度左右,不需要额外安装垂直安定面,就能为飞行器提供足够的横向静稳定性,降低飞手在侧风环境下的操控修正频率,同时翼尖的切角处理能减少翼尖涡流的强度,进一步降低巡航阶段的诱导阻力,提升同等电池容量下的续航表现。起落结构采用机腹单点滑触式设计,没有设置常规的轮式起落架,机腹下方的凸起结构为耐磨尼龙材质,既可以在草地、平整铺装路面完成滑跑降落,也能在一定程度上吸收降落时的冲击载荷,保护机身内部的电子设备与动力单元,同时省去轮式起落架带来的额外气动阻力与结构重量。

  整机的安装边界在设计时充分考虑了3D打印制作的工艺特性,所有翼面、机身、发动机舱的拼接面都采用定位止口设计,拼接公差控制在0.2mm以内,不需要额外制作复杂的装配工装,仅通过快干胶即可完成整机粘接组装,各个部件的尺寸都适配常规桌面级FDM3D打印机的成型幅面,不需要对部件进行二次拆分即可单独打印制作。在实际应用场景中,这款飞行器既可以作为航模爱好者休闲飞行的入门级飞翼机型,也可以作为小型航拍、环境监测载荷的搭载平台,机身中部的设备舱预留了足够的安装空间,可搭载重量在150g以内的任务载荷,设备舱盖采用磁吸式固定方式,方便快速更换电池或调整载荷位置。

  操控面设置在机翼后缘的内外两段,内侧操控面作为升降舵使用,负责控制飞行器的俯仰姿态,外侧操控面作为副翼使用,同时可通过副翼差动实现航向控制,替代传统垂尾方向舵的功能,操控逻辑经过优化,与常规固定翼航模的操控习惯保持一致,降低飞手的适应成本。机身表面的仿生图案设计,除了提升外观辨识度之外,深色的基底配色搭配高对比度的橙色标识,能在远距离飞行时帮助飞手快速判断飞行器的飞行姿态与朝向,减少低空飞行时的方向判断失误概率。整机结构设计时充分考虑了日常炸机的维修便利性,所有易损部件包括螺旋桨、发动机舱整流罩、机腹滑橇都采用模块化设计,损坏后可单独打印更换,不需要对整机主体结构进行拆解维修,大幅降低日常使用的维护成本。
