TPU/PLA材质3D打印螺旋柔韧储能弹簧

日常做桌面级FDM 3D打印的功能件验证时，经常会碰到小扭矩复位场景找不到合适弹性件的问题——标准金属涡卷弹簧要么刚度太大，小角度扭转就产生远超需求的抗力，要么尺寸和打印件的安装位不匹配，额外做适配结构又会占用过多装配空间，这也是设计这款螺旋柔韧弹簧的核心出发点。

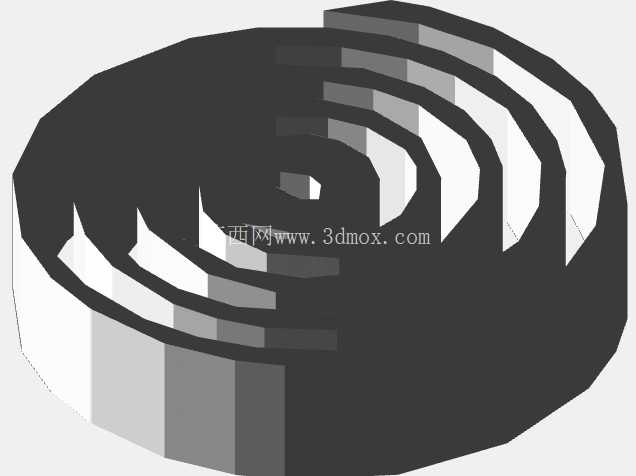

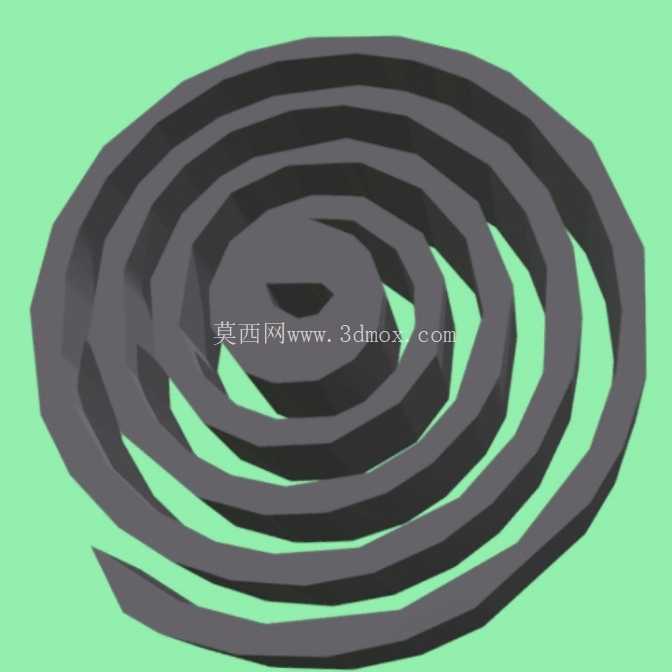

这款弹簧采用平面等距螺旋的涡卷形态，整体为扁平盘状结构，没有传统圆柱螺旋弹簧的轴向伸缩空间需求，安装时仅需预留对应直径的圆形平面区域，厚度方向仅需匹配弹簧自身的截面高度即可，不需要预留轴向运动余量，非常适合嵌入薄型3D打印壳体、小型教具模型、桌面创意装置的内部夹层，不会因为弹性件的活动行程额外增加整体结构的厚度。

从功能特性来看，这款弹簧的扭转刚度可以通过调整打印参数、螺旋圈数、截面尺寸灵活适配不同场景需求：当采用TPU柔性耗材打印时，弹簧可实现大角度扭转后平稳复位，扭转过程中抗力上升曲线平缓，不会出现金属弹簧接近极限角度时抗力陡增的问题，适合用作小型翻盖结构的复位件、桌面交互装置的触感反馈构件、概念储能模型的演示部件；当采用PLA耗材打印时，可通过调整截面厚度获得更高的结构刚度，用作低载荷下的定位弹片、简易锁止结构的抵接件，不需要额外采购标准件，直接随整体结构一体打印即可完成装配，省去了标准件采购、嵌件安装的工序。

设计过程中特意将螺旋线的起始端与末端做了平直延伸的安装位，不需要额外设计卡扣或者粘接结构，直接将延伸段卡入对应安装座的预留槽内即可完成固定，安装时不需要额外的紧固件，装配效率更高；螺旋各圈之间预留了均匀的间隙，扭转过程中相邻圈不会发生剐蹭卡滞，不管是顺时针还是逆时针扭转，都能保持顺畅的形变与复位过程，不会出现偏载卡顿的问题。

实际应用场景覆盖多个领域：在教学演示领域，可作为能量转换主题的教具部件，直观展示弹性势能存储与释放的过程，学生可直接通过3D打印制作该部件，完成小型科学实验装置的搭建；在创意产品领域，可嵌入3D打印的文创摆件、解压玩具内部，提供柔和的复位弹力，提升产品的交互手感；在小型功能原型验证阶段，可作为临时替代弹性件，快速验证结构的复位逻辑，不需要等待标准件采购周期，缩短原型迭代的时间。

需要注意的是，这款弹簧的载荷边界有明确的适用范围，仅适合低扭矩、低循环频次的应用场景，不能替代金属弹簧用于高载荷、高频次往复运动的工业设备结构，设计安装位时需要根据选用的耗材材质调整固定槽的间隙：采用TPU材质时固定槽可留0.1mm左右的过盈量，依靠耗材自身的摩擦力防止安装位滑脱；采用PLA材质时固定槽间隙控制在0.2mm以内即可，避免间隙过大导致扭转过程中弹簧脱出。螺旋的最外圈直径可根据实际安装空间灵活缩放，缩放时需要同步调整截面的宽厚比，避免缩放后截面过薄导致扭转过程中断裂，或者截面过厚导致刚度过大无法实现预期的扭转角度。
