1:45比例MÁV铁路扫雪机车底盘车身结构

铁路线路冬季除雪作业一直是高寒区域线路运维的核心难点，传统人工除雪效率低、作业风险高，无法满足干线铁路高密度通行的运维需求，挂载于机车前端的轨道扫雪装置，可依托机车动力沿轨道推进，一次性清除轨面及道岔区域的积雪积冰，保障冬季线路通行效率。这套1:45比例的MÁV扫雪机底盘与车身结构，完全还原了原型铁路除雪机车的核心结构特征，建模过程中优先还原了实车的作业逻辑与结构布局，没有做过度的艺术化简化，可直接用于3D打印制作静态展示模型，也可作为轨道除雪设备结构设计的参考样例。

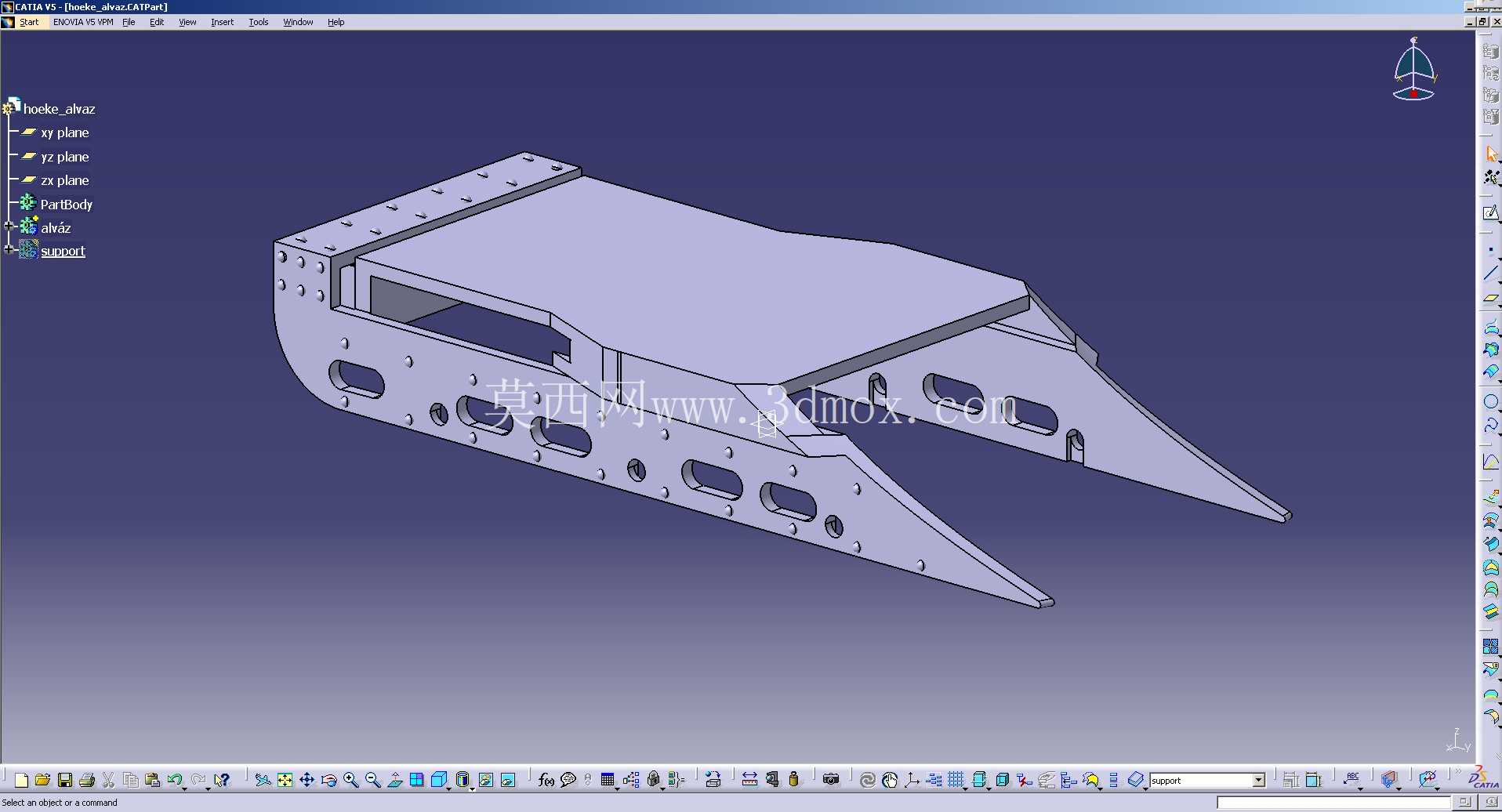

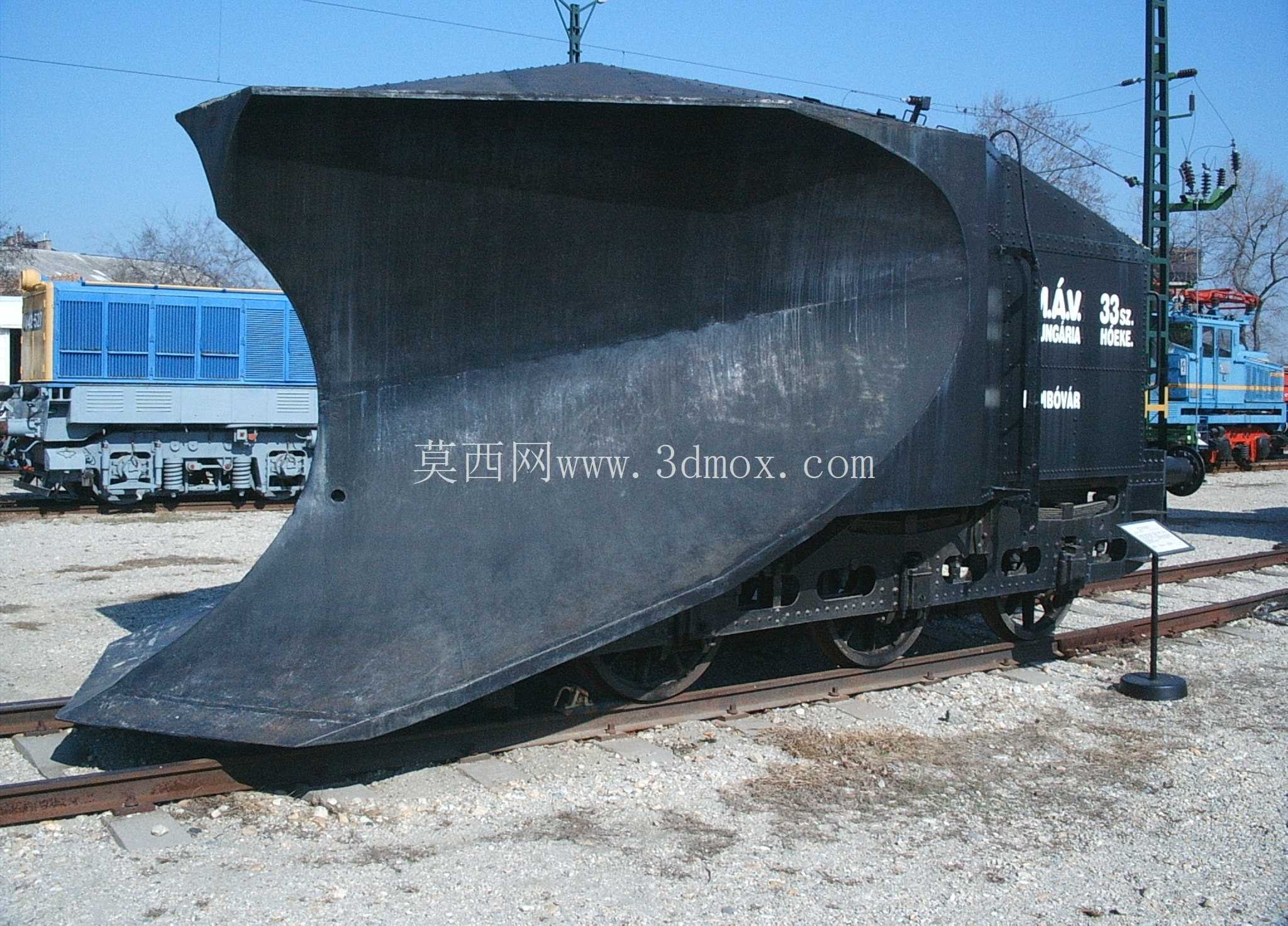

从结构布局来看，模型完整还原了前端楔形扫雪犁的安装接口，扫雪犁采用大倾角弧面设计，作业过程中可将轨面积雪向线路两侧导流，避免积雪堆积在轮缘槽区域影响机车走行；犁体与底盘主框架采用螺栓连接结构，预留了足够的安装调整余量，可根据不同轨面除雪高度需求调整犁体下沿与轨面的间隙，避免作业过程中犁体刮蹭轨面造成结构损伤。底盘部分还原了原型机车的走行部安装位，转向架安装座的定位尺寸完全匹配1:45比例的轨道轮对装配要求，主框架采用箱型梁结构设计，可承受扫雪作业过程中积雪冲击带来的交变载荷，避免作业过程中框架出现形变。

车身部分的建模还原了原型机车的驾驶室与设备舱布局，驾驶室前端预留了瞭望窗安装位，设备舱的舱门开合结构、走台板防滑纹理、爬梯安装位都做了等比例还原，车身侧面的管线布置接口也按照实车布局做了细化，打印后可直接追加细节管线提升模型真实感。建模过程中对所有安装配合面做了公差预留，3D打印后无需大量打磨即可完成底盘与车身的装配，扫雪犁与底盘的连接孔位完全对齐，轮对安装座的同轴度控制在比例模型允许的公差范围内，装配后可保证轮对顺畅转动，不会出现卡滞问题。

针对3D打印的工艺特性，建模时对所有薄壁结构做了加厚处理，避免打印过程中出现翘曲、断边问题，车身表面的凸起细节都做了圆角过渡，减少打印过程中的支撑用量，后期处理时可快速去除支撑痕迹，降低模型后处理的工作量。整个模型的结构拆分完全遵循实车的装配逻辑，底盘主框架、扫雪犁、车身壳体、走行部安装座都为独立结构，打印后可按照实车装配流程完成拼接，既适合静态模型爱好者制作收藏，也可作为轨道交通设备教学的演示教具，直观展示铁路扫雪机车的结构组成与作业原理。

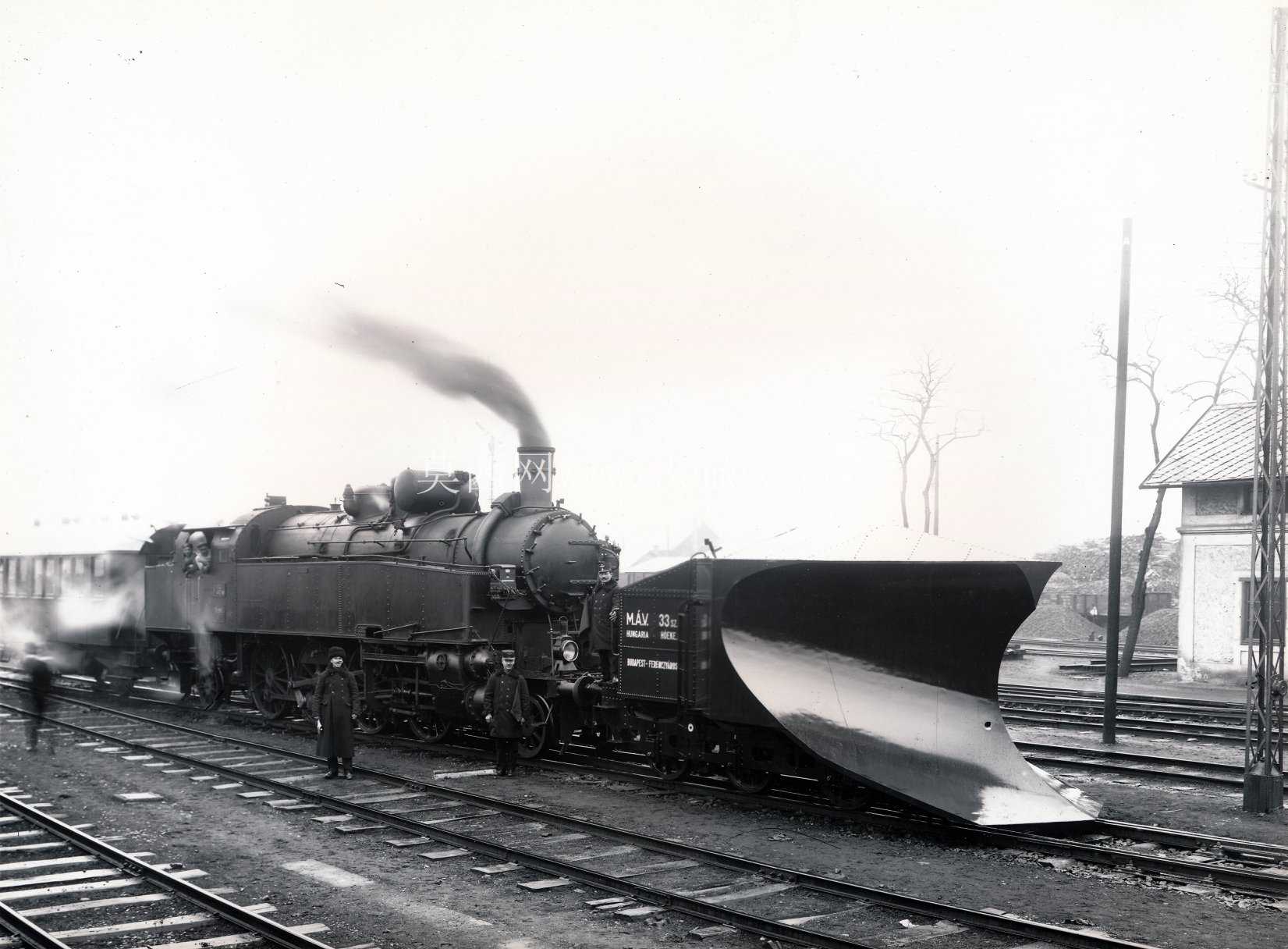

在实际的铁路除雪作业场景中，这类挂载式扫雪装置可适配多种型号的干线机车，无需对机车走行部做大规模改造，仅需在前端排障器位置加装连接挂板即可完成挂载，作业速度可达到30-40km/h，单次作业可清理单条轨道的积雪，相比人工除雪效率提升数十倍，尤其适合道岔群、长大区间线路的冬季除雪作业。模型还原的犁体曲面经过实际作业验证，可适应密度0.2-0.4g/cm³的新雪以及轻度压实的积雪，对于轨面薄冰区域，可在犁体下沿加装破冰铲刀，拓展设备的作业适应范围。底盘部分的配重安装位也在模型中做了还原，实车作业时可在底盘配重舱加装配重块，提升犁体下压力，避免作业过程中犁体被积雪顶起，影响除雪效果。
