树莓派控制台适配铸造结构件设计

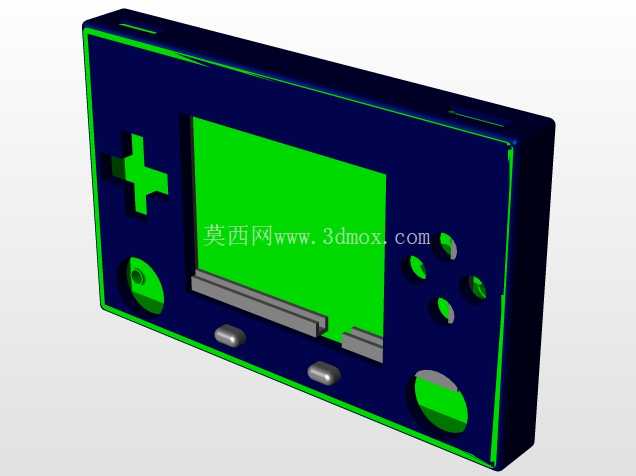

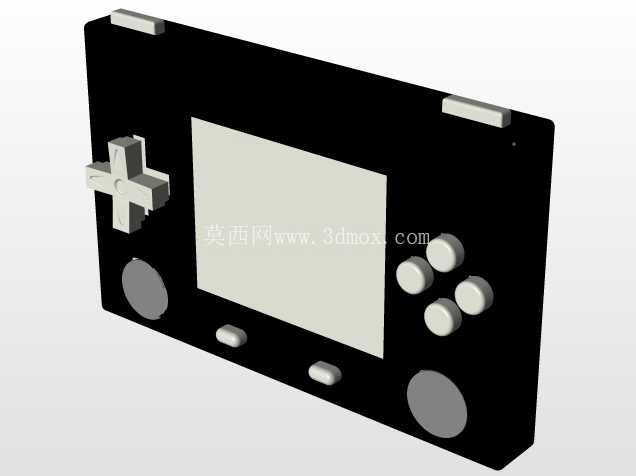

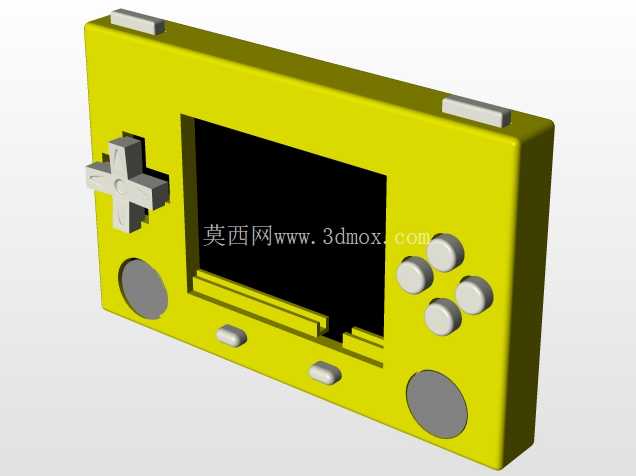

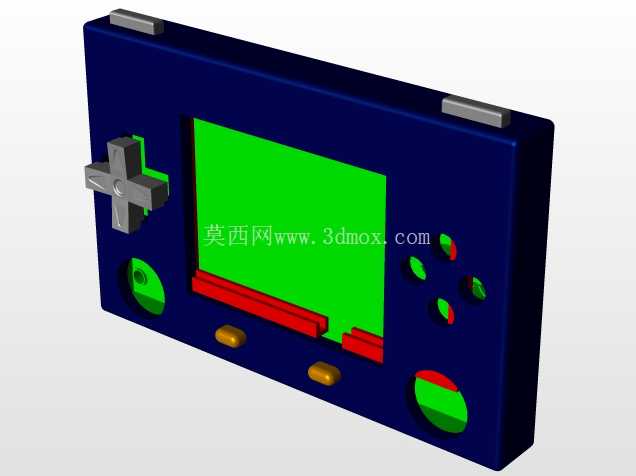

在嵌入式硬件控制台的定制开发场景中，针对树莓派这类单板计算机的安装适配结构，往往需要兼顾安装精度、结构强度与装配兼容性，本次设计的铸造结构件正是为树莓派控制台的集成装配提供可靠的承载基座。从实际应用场景来看，这类结构件多用于小型工业控制终端、嵌入式实验平台、自定义桌面控制台的内部承载，需要在有限的安装空间内完成树莓派主板的固定、接口对位以及与外部壳体的装配衔接，避免主板在使用过程中出现移位、接口错位的问题，同时铸造结构的整体刚性能够更好地抵抗日常使用中的磕碰与振动，提升控制台整体的耐用性。

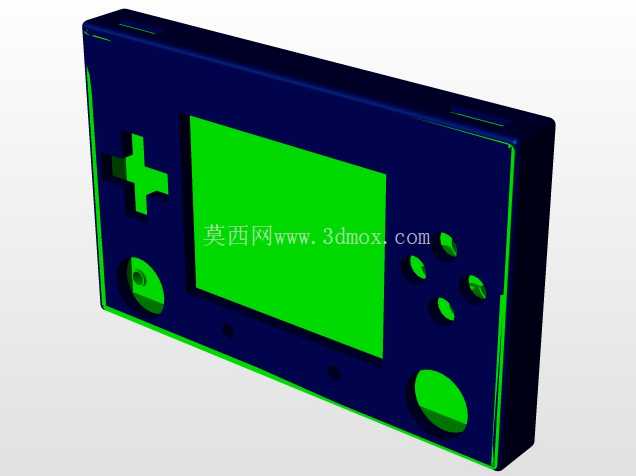

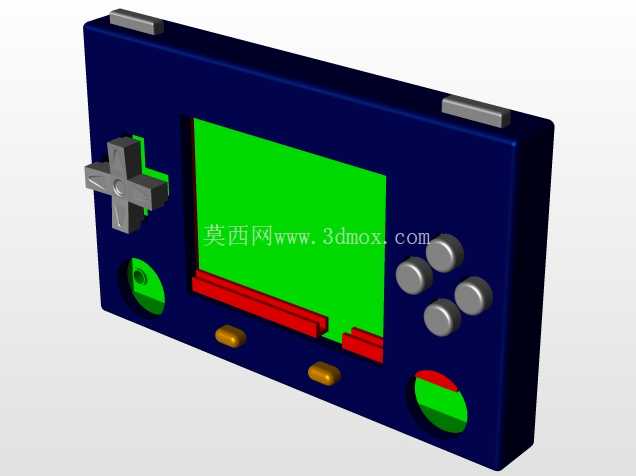

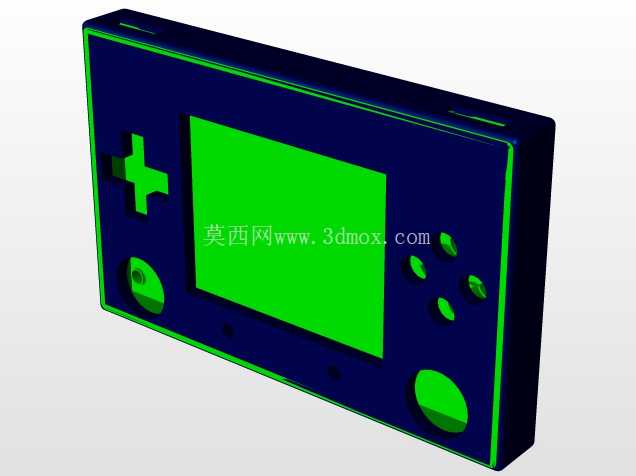

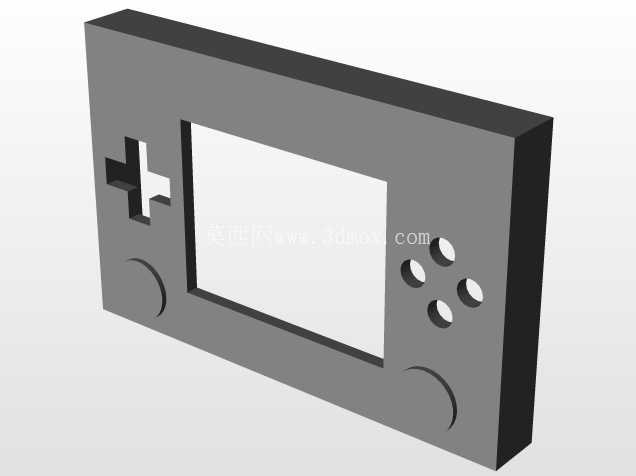

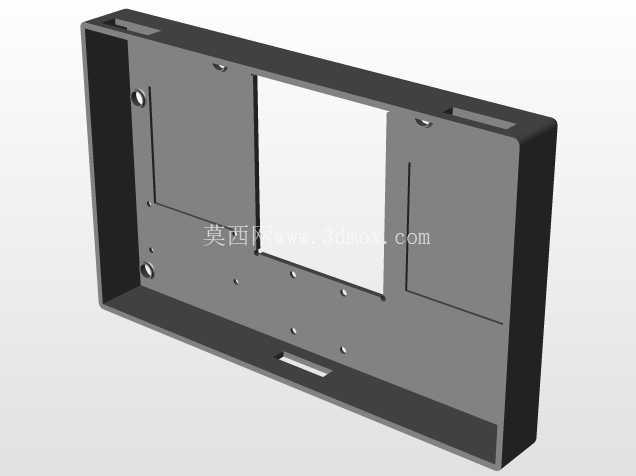

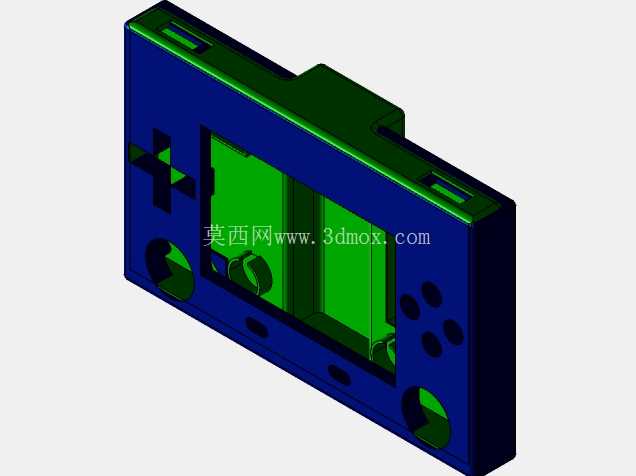

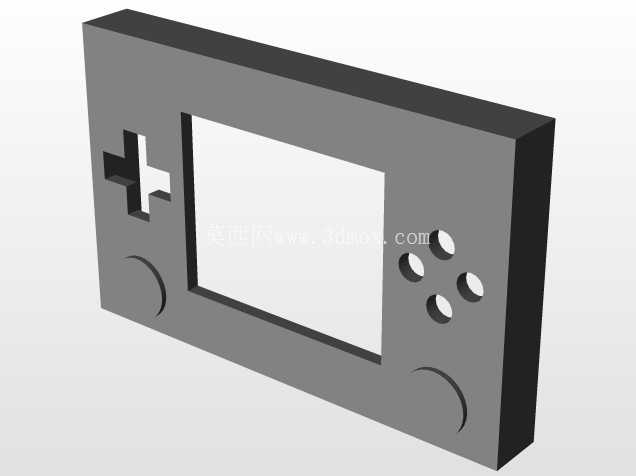

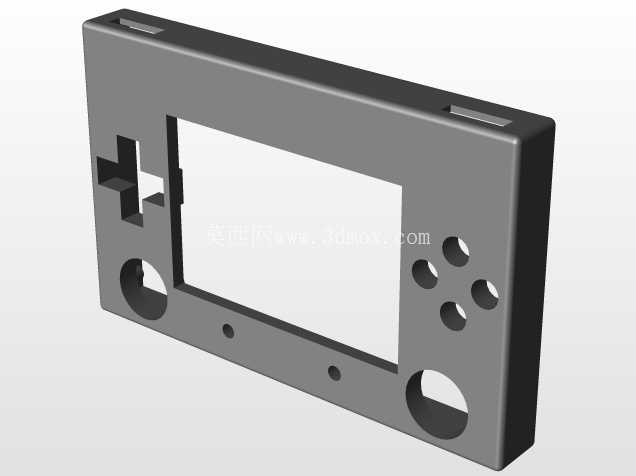

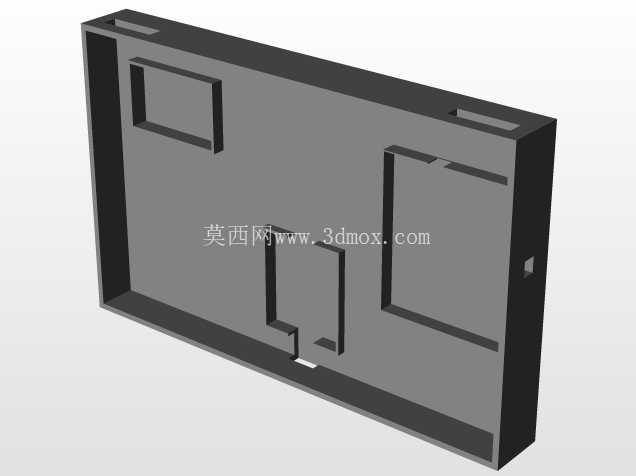

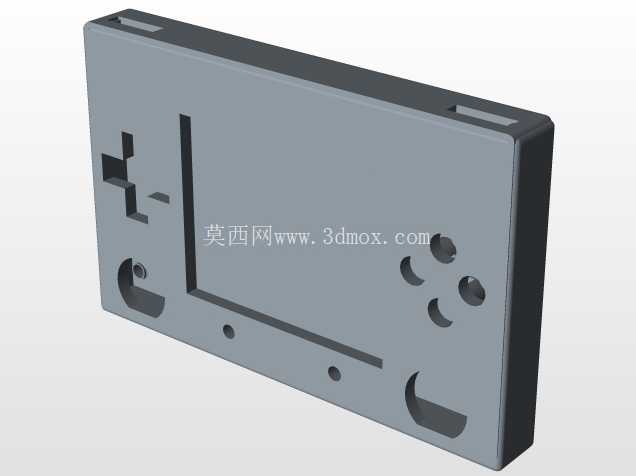

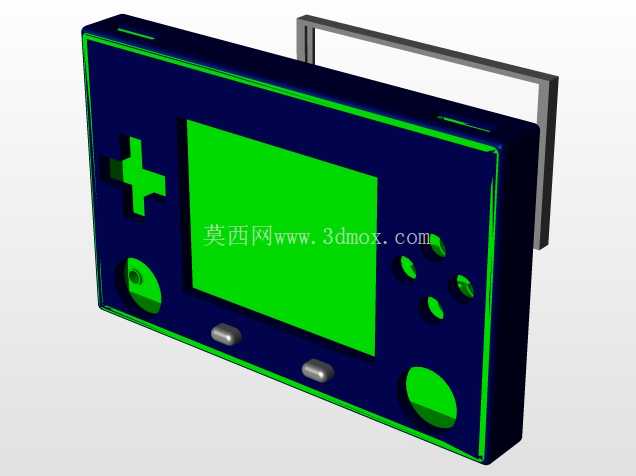

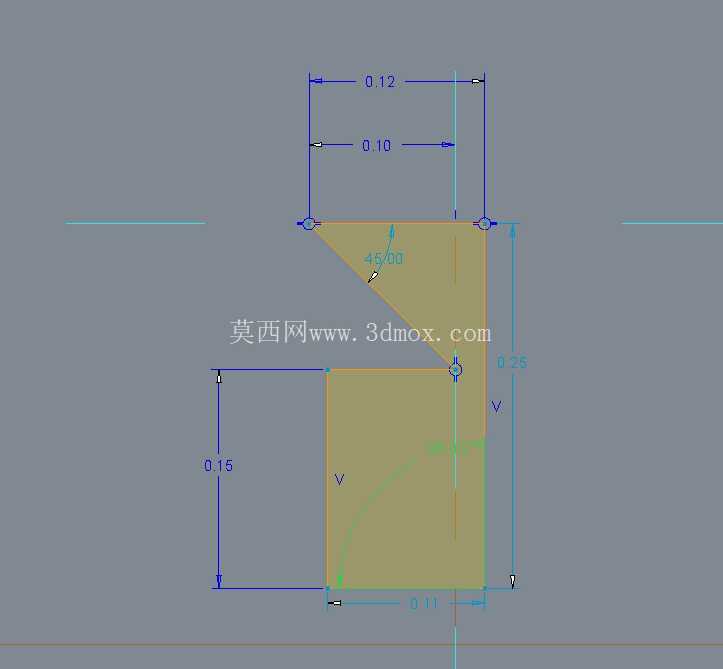

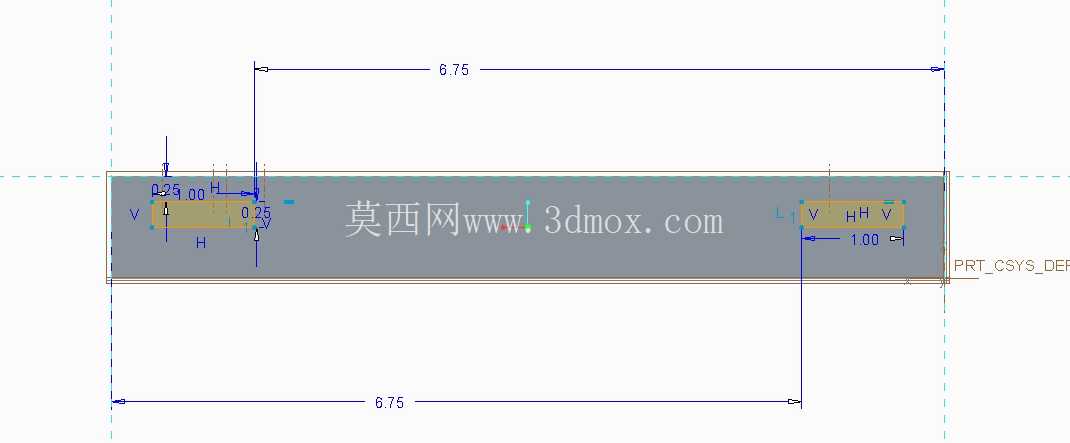

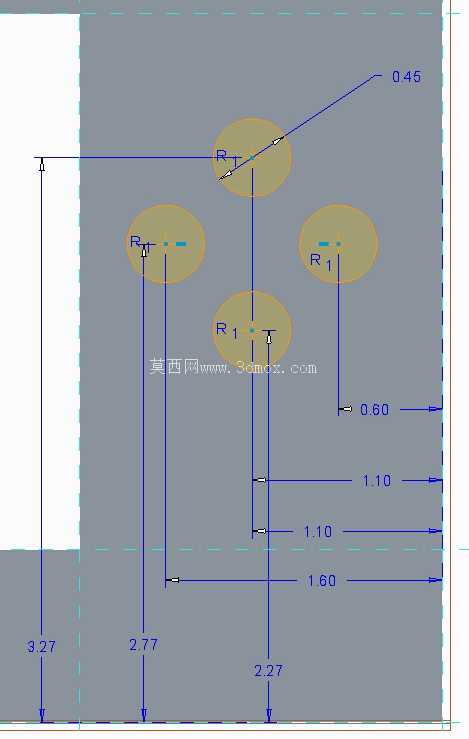

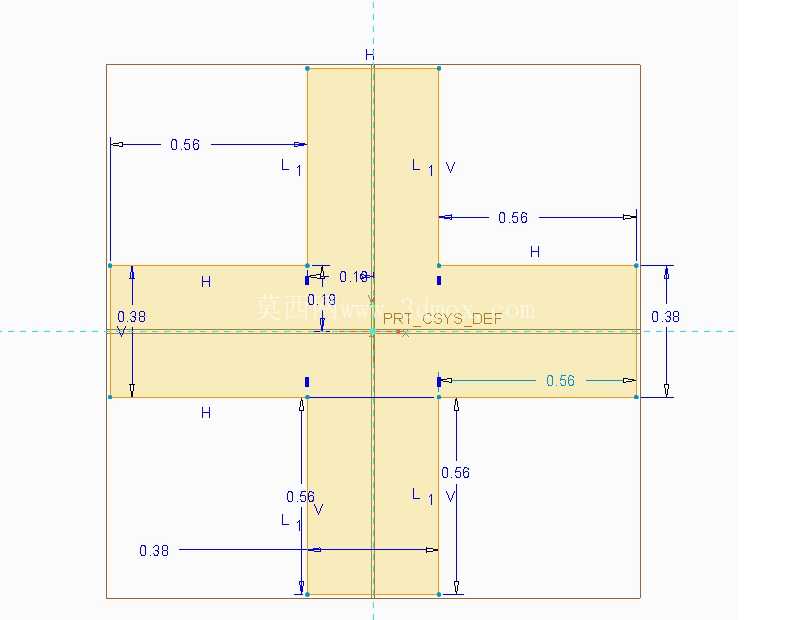

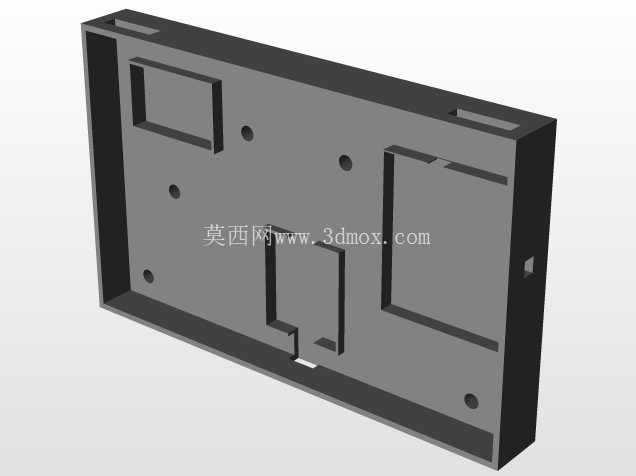

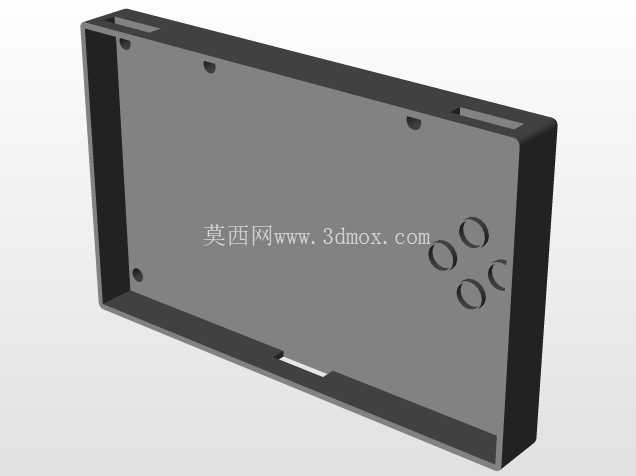

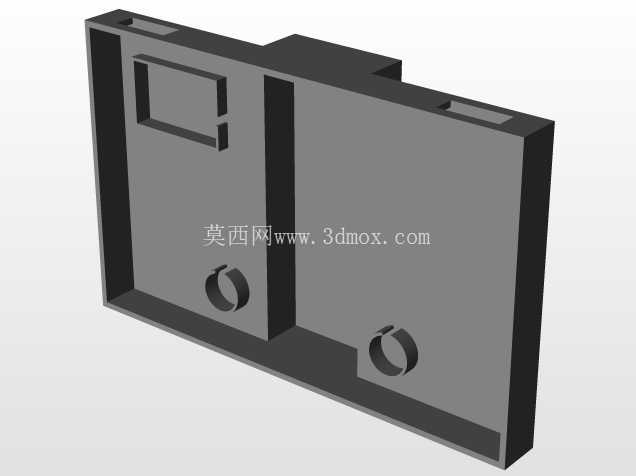

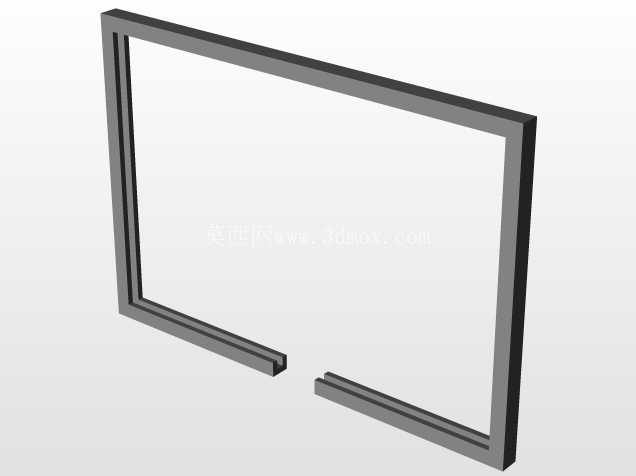

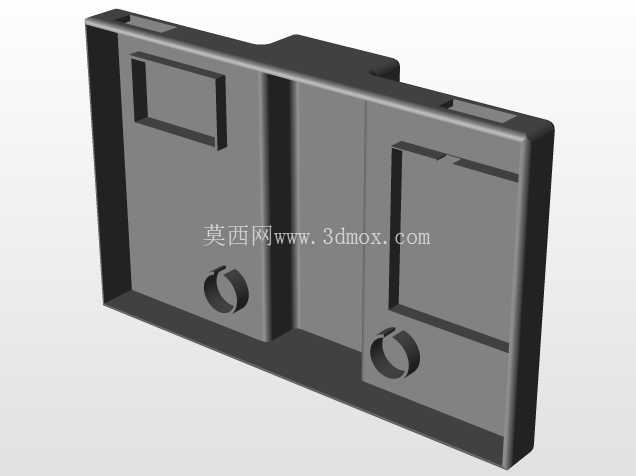

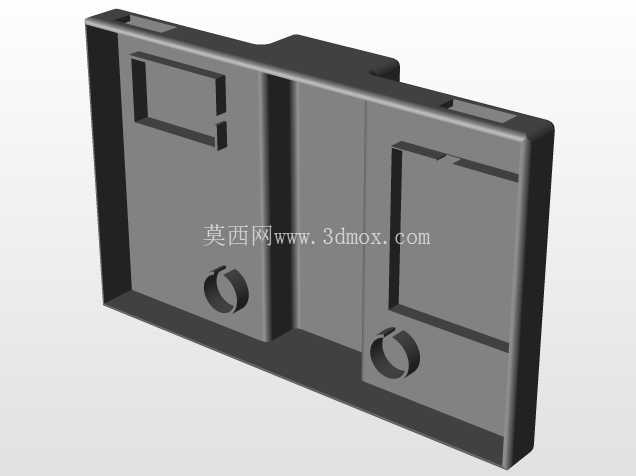

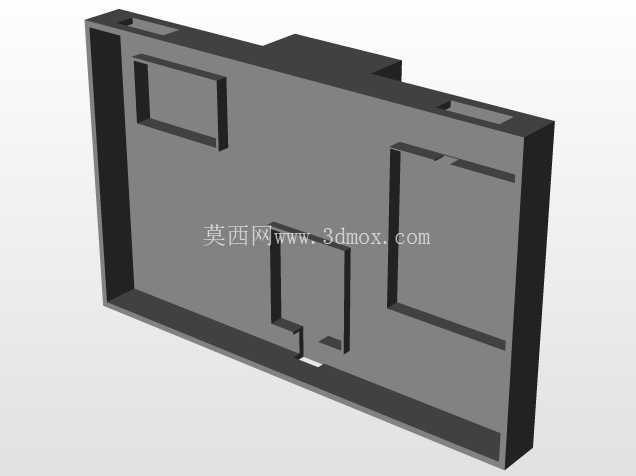

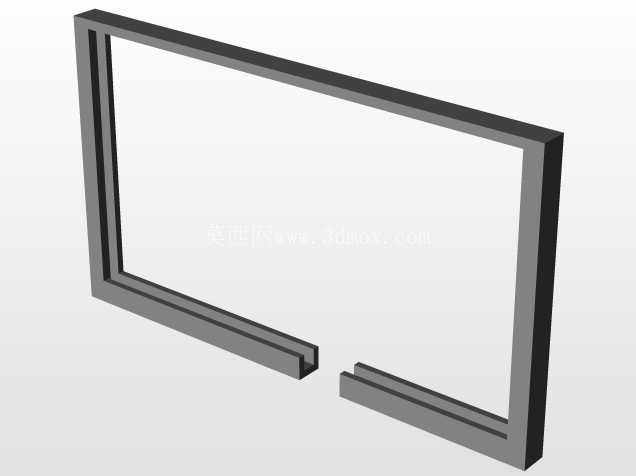

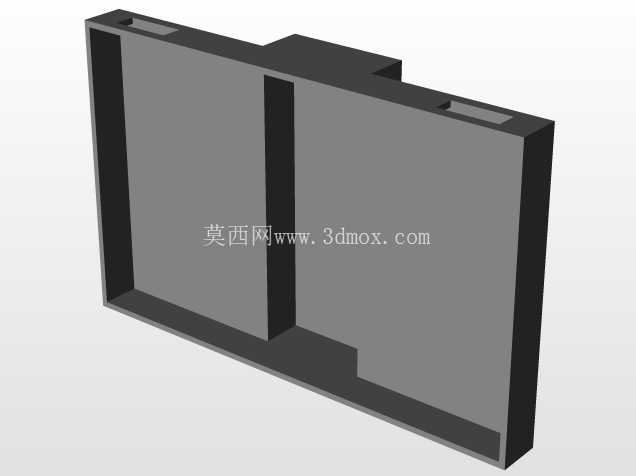

设计过程中首先从安装边界的尺寸约束入手，结合树莓派主板的固定孔位分布，确定结构件的整体安装基准，从草图标注的尺寸来看，结构件采用阶梯式的截面设计，上部的斜向过渡段主要用于避让主板上的突出元件，比如排针、散热片的安装空间，避免装配时出现结构干涉；下部的矩形承载区则对应主板的核心安装区域，预留的0.15单位高度的安装边能够为主板提供稳定的支撑面，同时保证主板底部留有足够的散热间隙，避免长时间运行时热量堆积。结构上的0.10与0.12单位的宽度尺寸差，是为了匹配控制台外壳的内部卡槽尺寸，让结构件可以直接卡入外壳的预设槽位，减少额外的固定零件，简化整体装配流程。

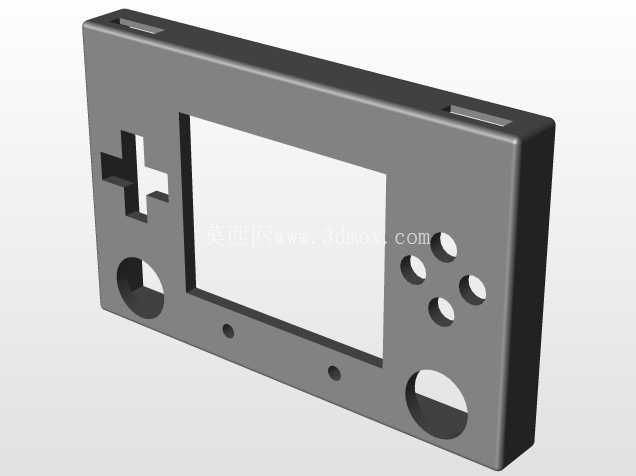

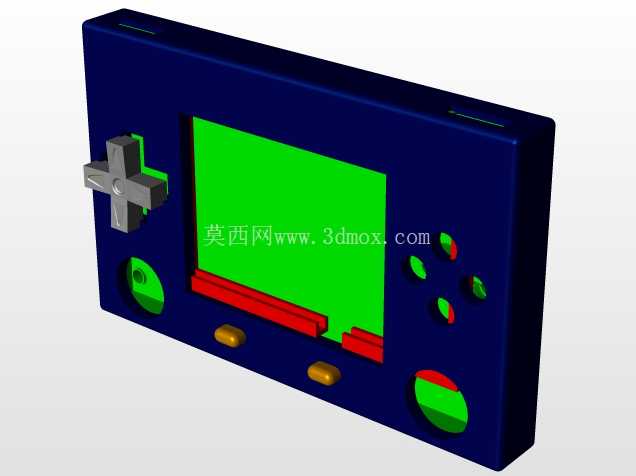

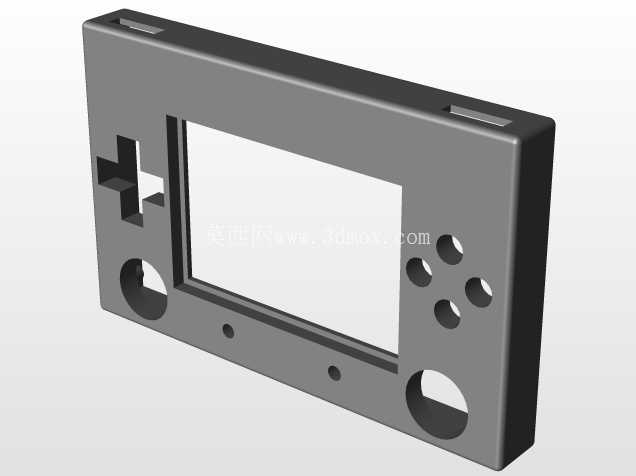

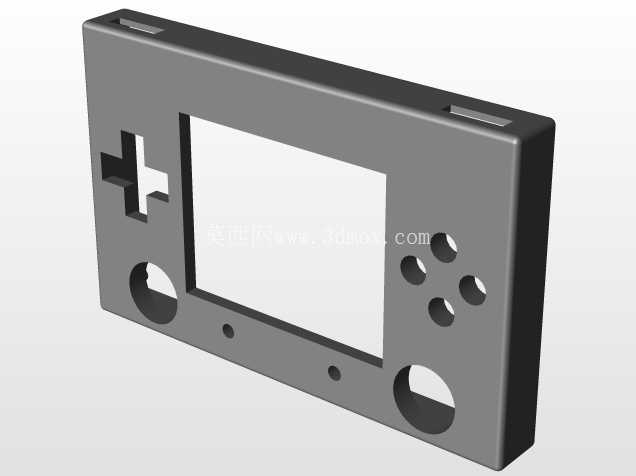

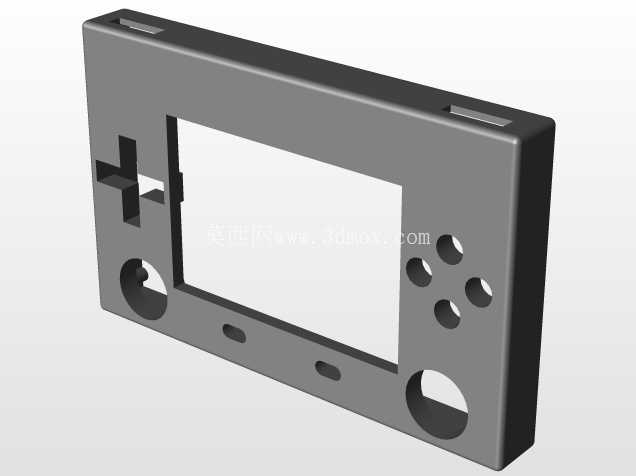

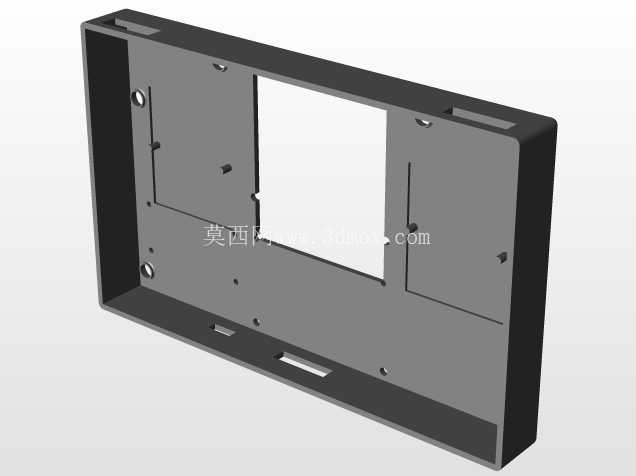

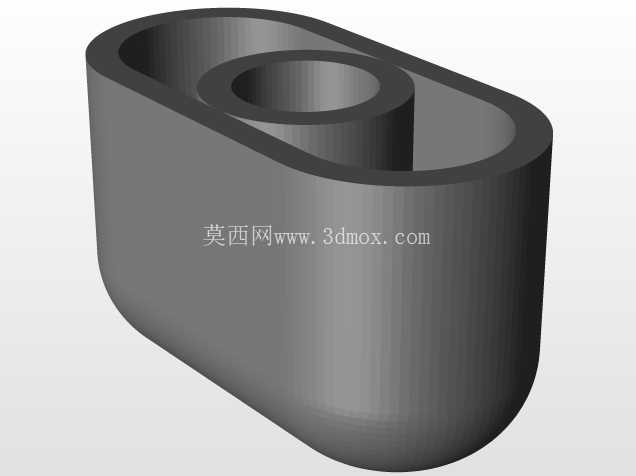

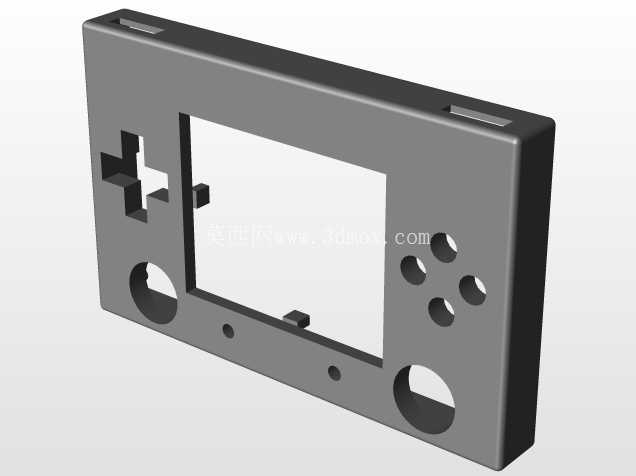

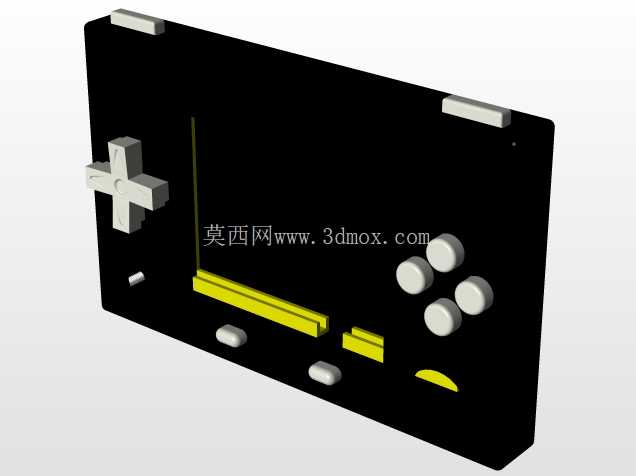

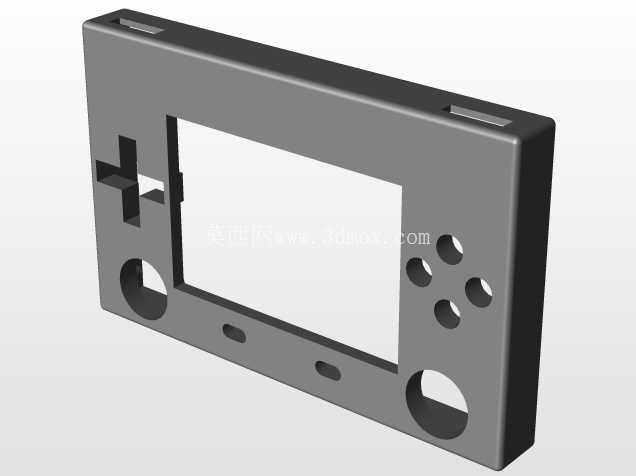

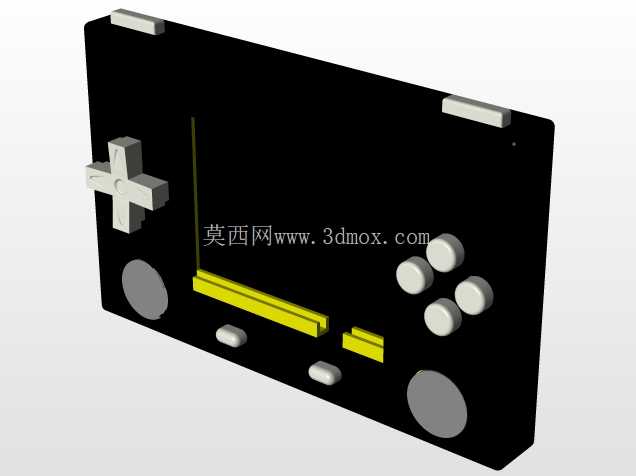

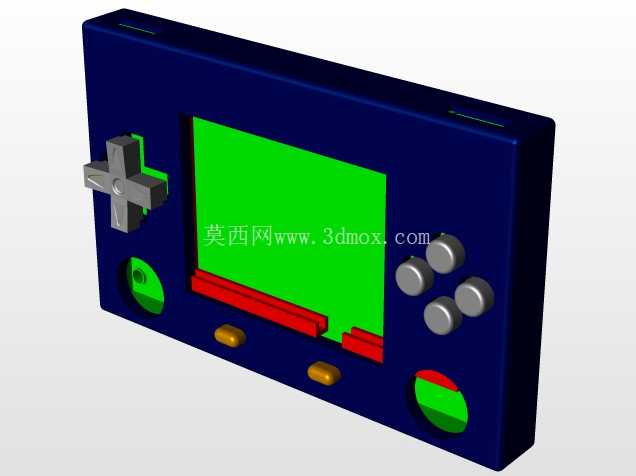

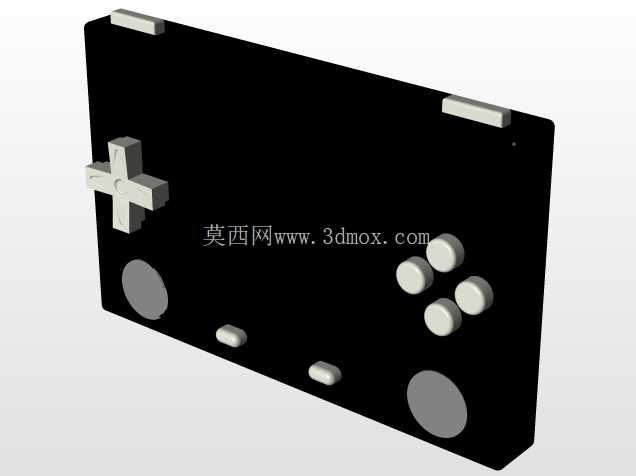

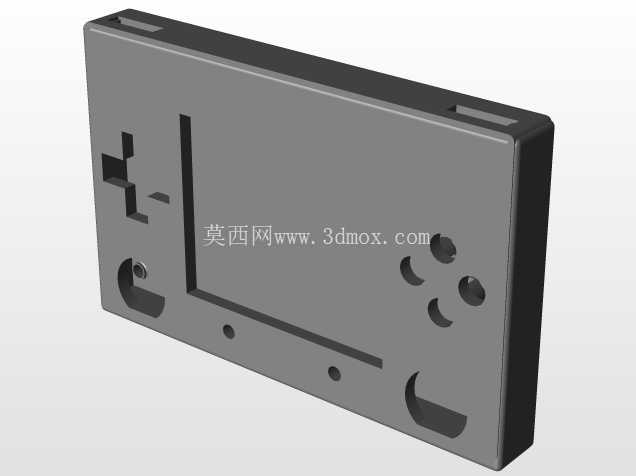

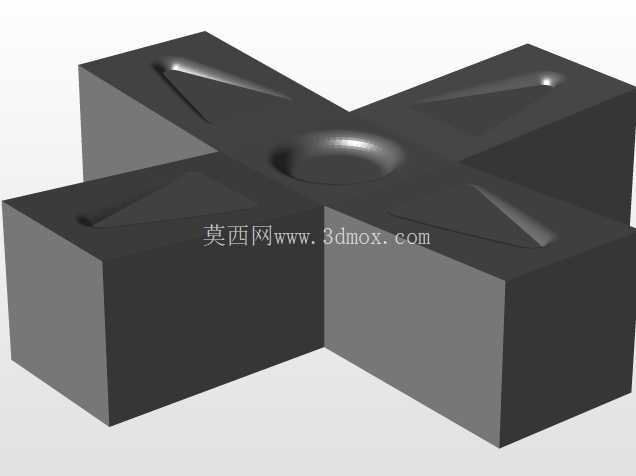

从功能特性上看，该铸造结构件除了基础的承载固定作用外，斜向的结构设计还能够引导主板的接口朝向预设的出线方向，方便外接电源、网线、HDMI等线缆的插拔，不会因为结构遮挡导致线缆弯折过度影响使用寿命。结构上的定位基准边严格对齐主板的安装孔位，装配时可以直接将主板放置在支撑面上，孔位自动对齐，降低装配时的对位难度，适合小批量控制台组装时的快速作业。铸造工艺的选择也考虑到了小批量定制的成本控制，一体成型的结构不需要额外拼接，减少了装配误差累积，同时铸件的表面可以根据后续的表面处理需求进行喷塑、阳极氧化等处理，适配不同外观风格的控制台设计。

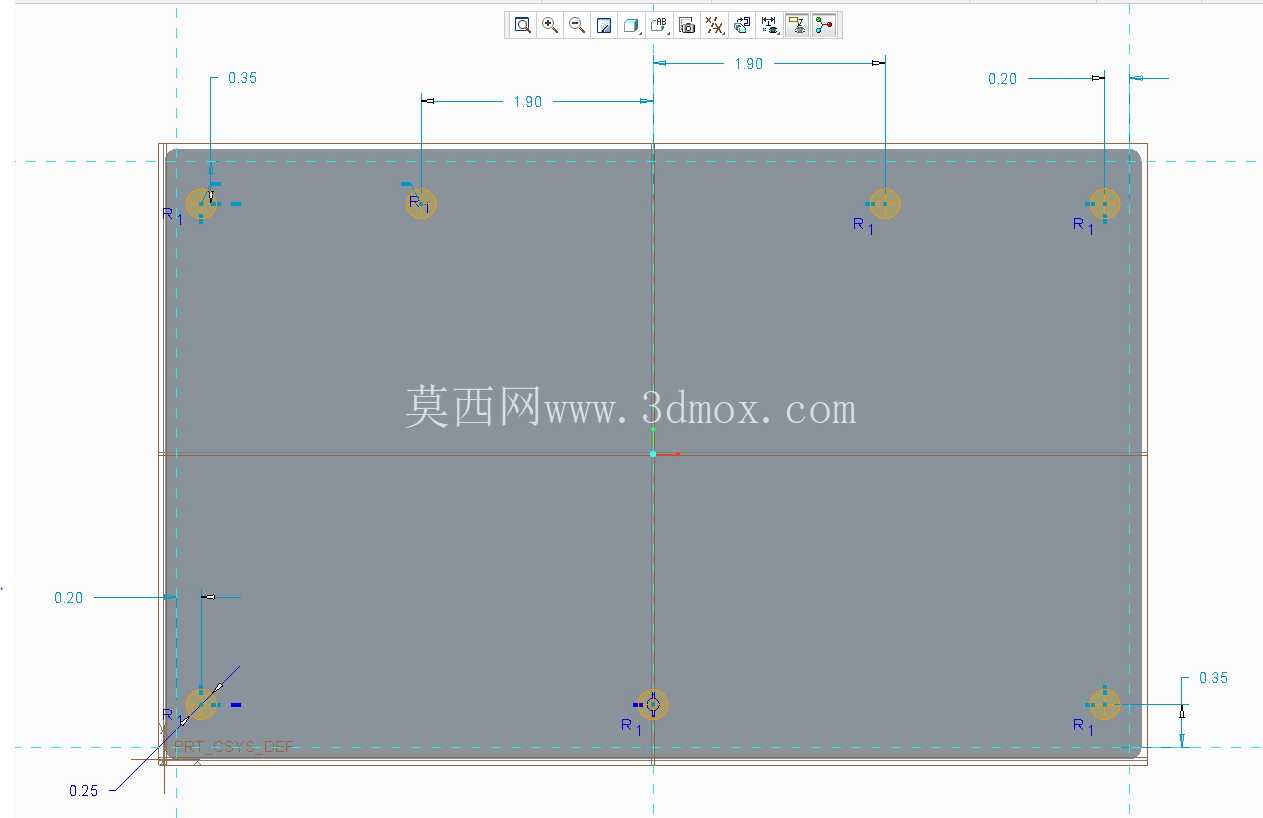

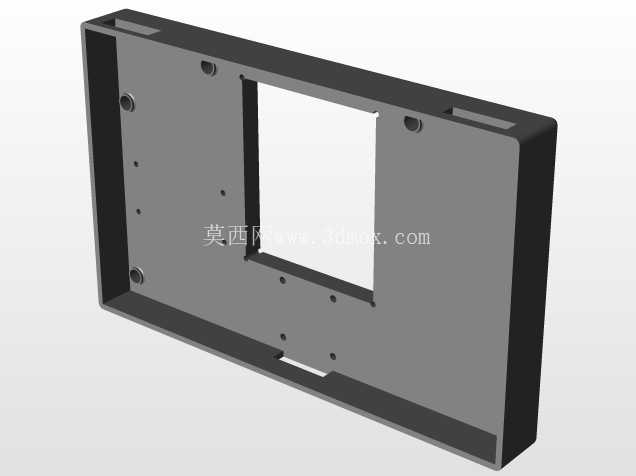

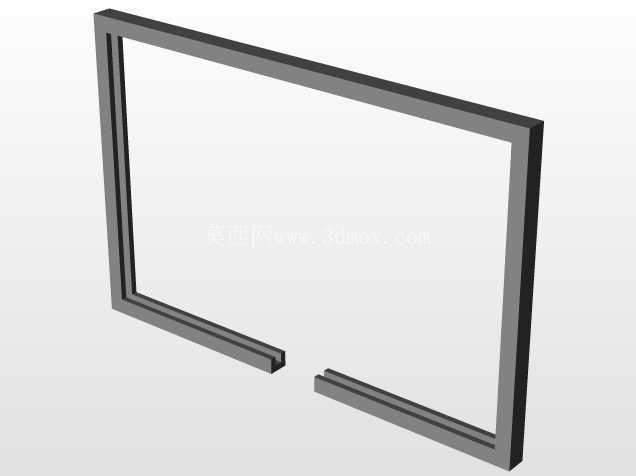

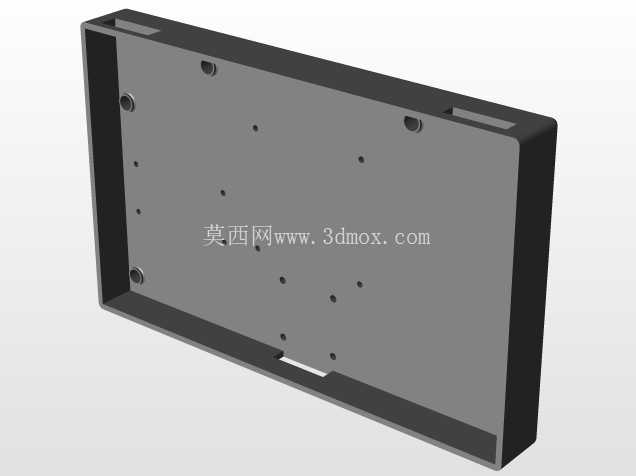

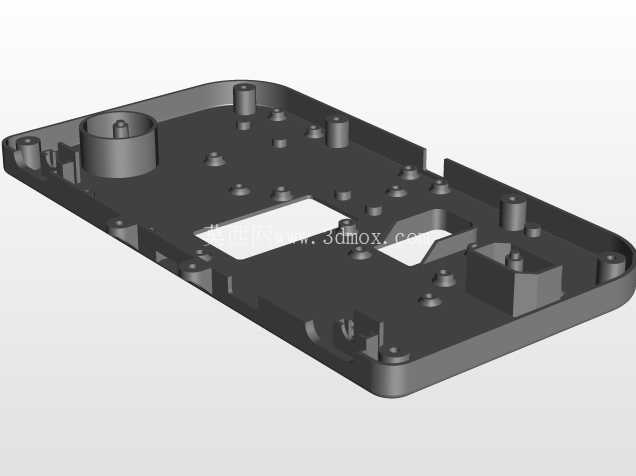

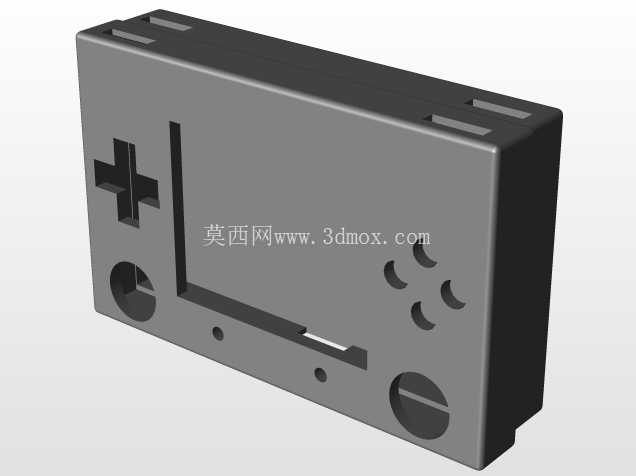

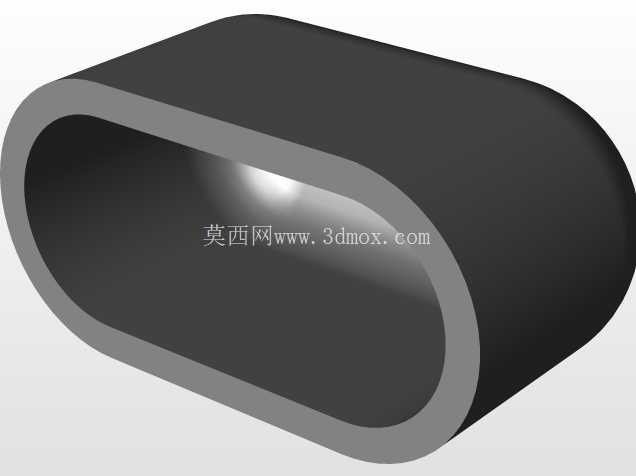

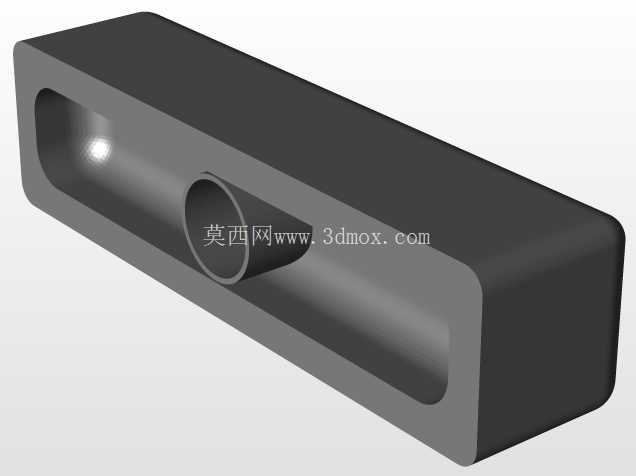

在设计思路上，没有采用常见的平板式安装支架结构，而是通过阶梯斜切的截面设计，在有限的高度空间内同时实现承载、避让、导向三个功能，整体结构没有多余的冗余设计，每一处尺寸标注都对应实际的装配约束：比如垂直方向的0.22单位总高度，是严格匹配控制台外壳的内部净空高度，保证结构件装入后不会顶起外壳上盖；底部0.11单位的宽度尺寸，对应外壳内部的加强筋间距，让结构件装入后不会出现横向窜动。结构上预留的安装孔位位置，既可以适配树莓派标准主板的固定孔，也能够兼容同尺寸的其他嵌入式单板，提升了结构件的通用适配性，不需要针对不同型号的同尺寸单板重新开模，降低了后续的改造成本。

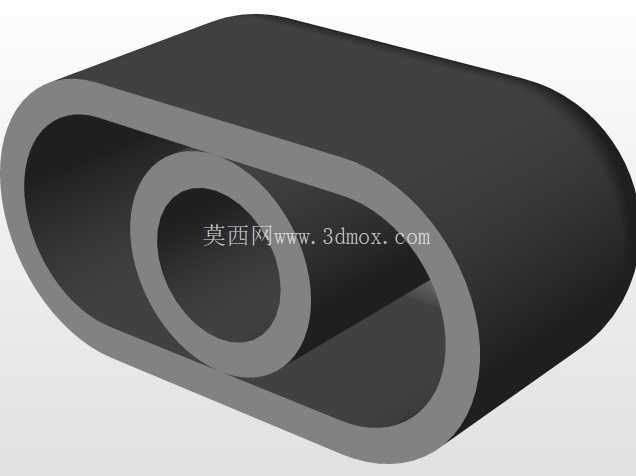

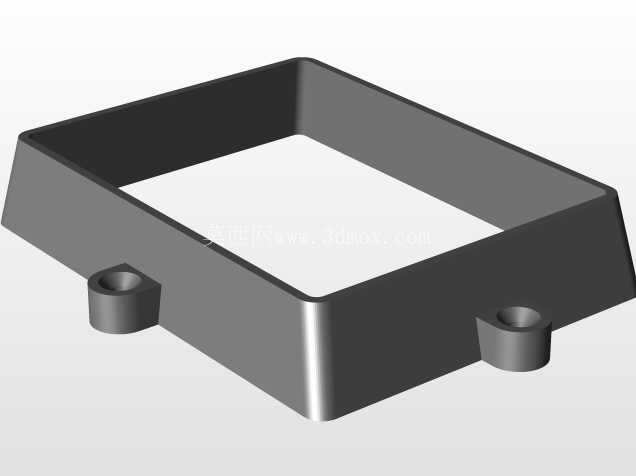

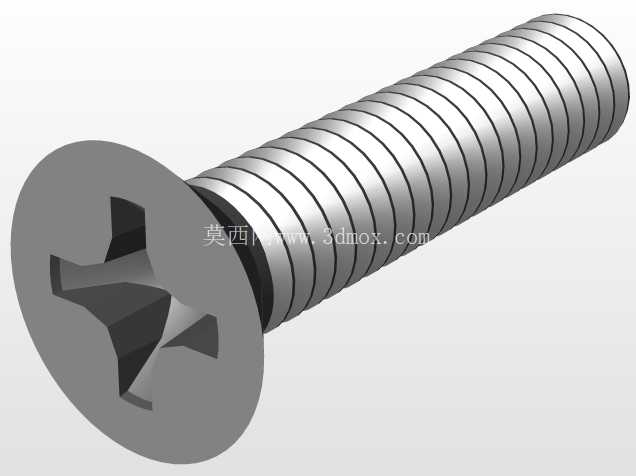

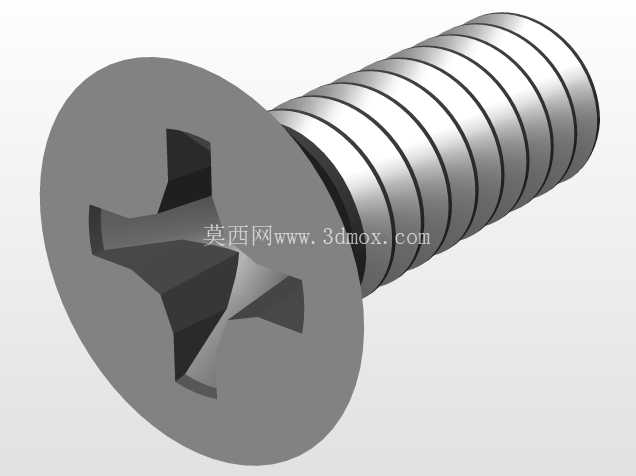

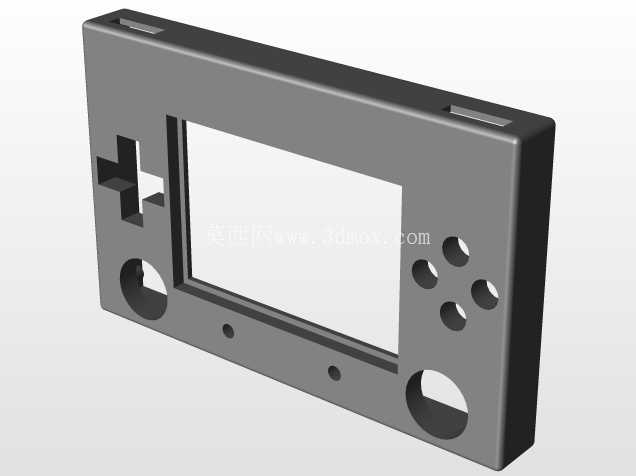

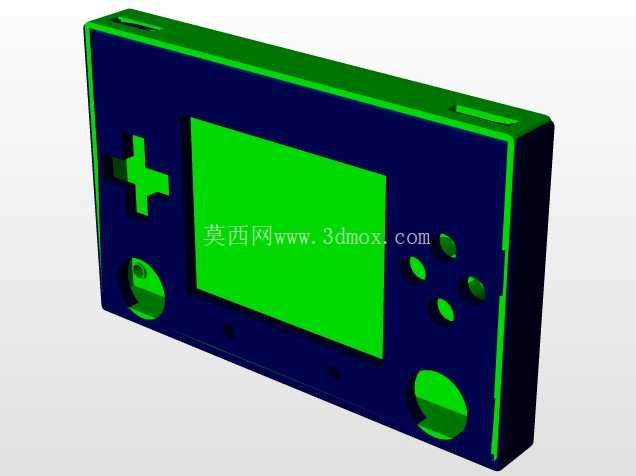

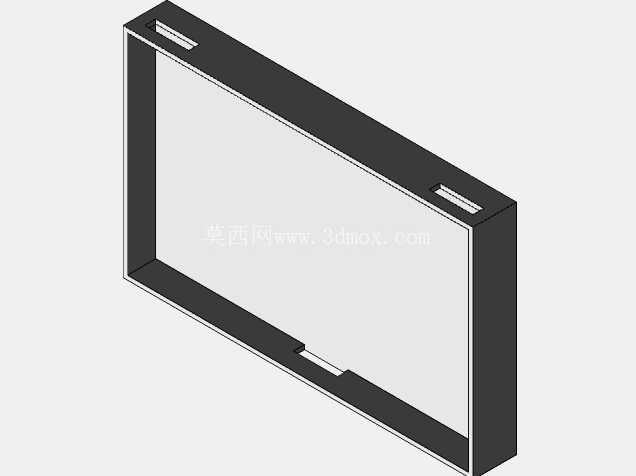

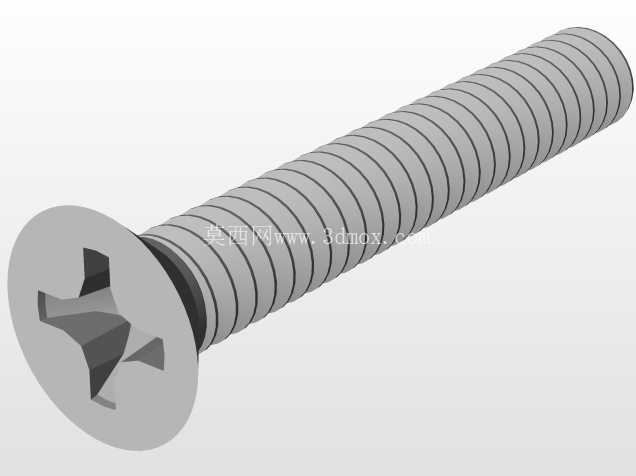

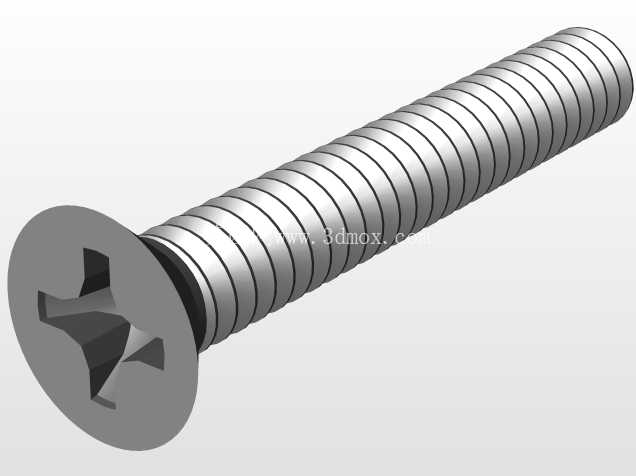

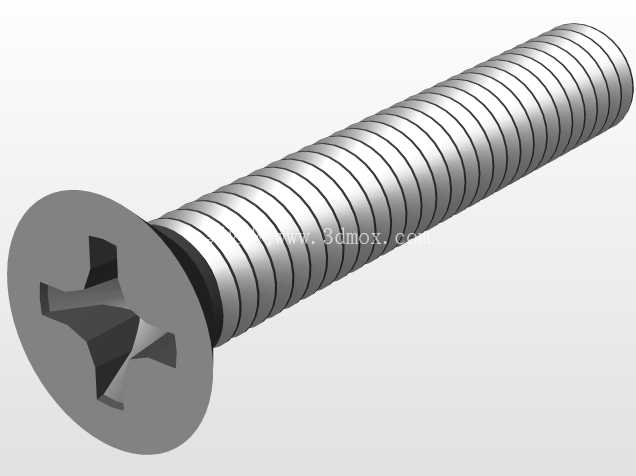

从实际装配的角度考虑，结构件的边角都做了小尺寸的倒角处理，避免装配时划伤操作人员或者主板的电路板，斜向面的角度经过反复调整，既能够保证足够的避让空间，也不会因为斜度过大导致结构强度下降，在主板固定孔对应的位置，结构件做了局部的加厚处理，避免螺丝锁紧时出现铸件开裂的问题。整体结构的壁厚保持均匀，符合铸造工艺的成型要求，避免出现壁厚差异过大导致的铸件缩孔、变形等问题，保证批量生产时的成品率。
