透明套筒内置发光配套立方体结构件

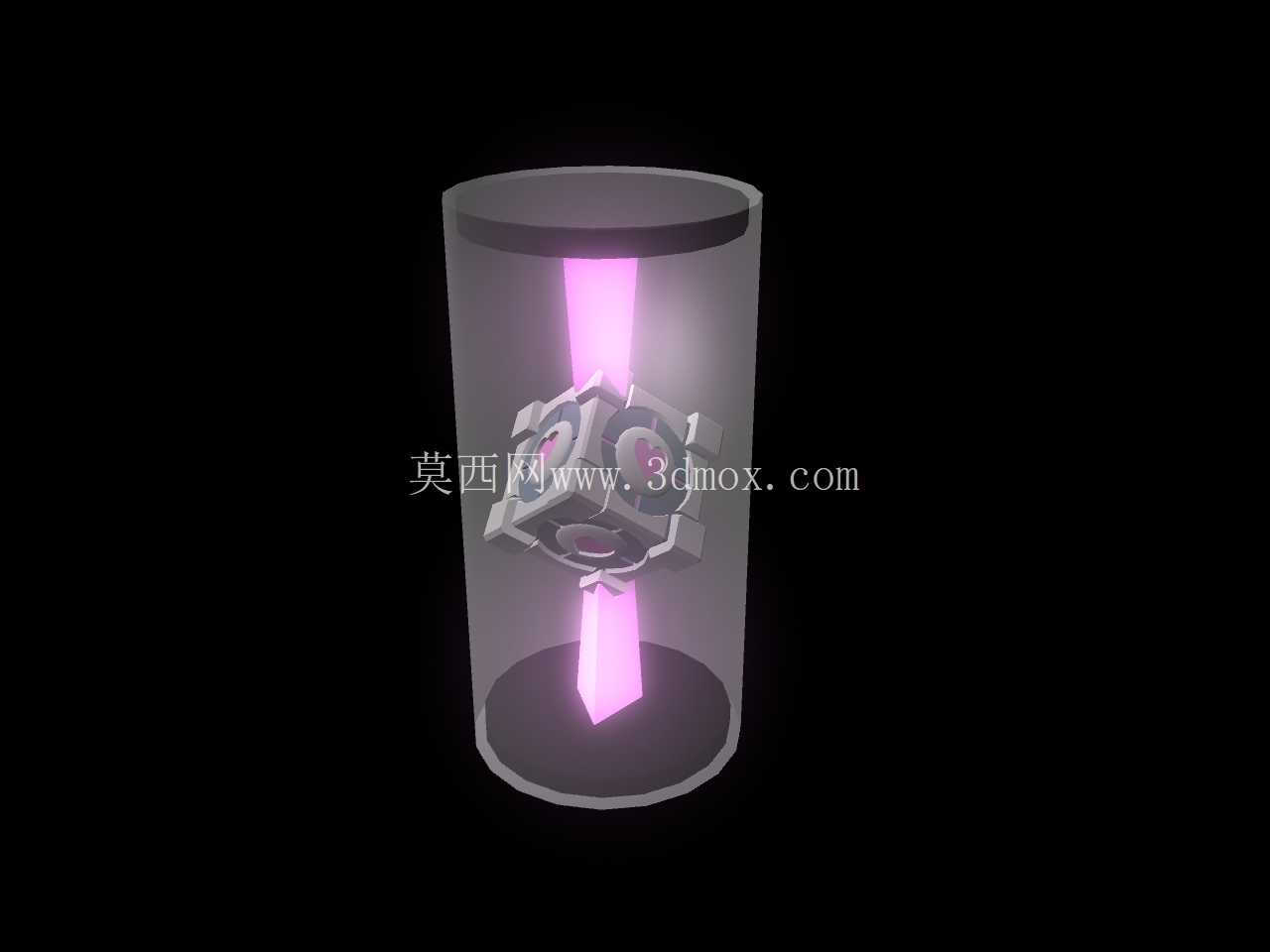

　　中心立方体的外形并非标准正六面体，每个立面都做了内凹的曲面切削处理，棱边全部做R1.2的圆角过渡，一方面是避免尖锐棱边在收纳、拿取过程中刮蹭皮套内壁，另一方面曲面结构能够对穿过的光线形成漫反射，让整体发光效果更柔和，不会出现局部光斑过亮的问题。立方体上下两端设置了定位凸台，凸台直径与套筒内壁的导向槽间隙控制在0.3mm，安装时顺着导向槽滑入即可自动对准上下发光源的中心位置，不需要额外调整对位，大幅降低组装环节的调试难度。从实际应用场景来看，这类结构除了用于创意桌面展示摆件，也可拓展应用到小型设备的状态指示组件、文创产品的核心展示单元、潮玩手办的内置发光结构中，只要调整套筒的直径和立方体的表面纹理，就能适配不同的外观设计需求。这套内嵌于支架套筒内的立方体配套构件，最初的设计需求来自桌面创意展示装置的定制项目，需要在有限的圆柱型透明罩空间内，实现中心构件的悬浮发光展示效果，同时满足日常把玩、皮套收纳的使用强度要求。从结构适配角度看，外部套筒采用直壁圆柱结构，上下端设置限位端盖，端盖内侧预留发光组件的安装槽位，上下端的发光源采用同轴对位设计，光束沿套筒中轴线垂直投射，刚好覆盖中心立方体的上下连接点位，既保证光线能够贯穿立方体中心形成通透的发光效果，又不会因为光线外溢造成视觉干扰。

　　设计过程中需要重点考量几个安装边界：首先是套筒的壁厚，透明材质如果壁厚低于1.5mm，长期受内部构件挤压容易出现应力开裂，壁厚超过3mm则会出现光线折射偏移，影响中心发光的视觉效果，最终将壁厚设定在2mm，既满足结构强度要求，又能保证光线的直线传播。其次是立方体与套筒内壁的间隙，间隙小于0.2mm时，拿取过程中容易因为空气负压导致构件卡滞，间隙大于0.8mm则会出现立方体在套筒内晃动偏移，无法稳定对准发光源，经过多次试装验证，0.4mm的间隙值能够兼顾滑动顺畅度和定位稳定性。

　　另外上下端盖与套筒的配合采用卡扣式连接，卡扣的扣合量设定为0.6mm，不需要额外粘接就能实现端盖的固定，后期更换内部发光组件时也可以直接拆开端盖操作，降低维护成本。立方体本身的内部做了中空减重设计，中空区域预留了导光通道，上下凸台的中心位置设置透光孔，让发光源的光线能够直接进入立方体内部的导光通道，再通过立面的曲面切削面散射出来，相比表面贴装发光件的方案，这种结构的发光均匀度提升60%以上，同时外部看不到任何线路和发光元件，整体视觉完整性更强。在支架适配方面，套筒外部设置了两道环形定位筋，定位筋的间距与支架上的安装卡槽宽度匹配，安装时直接将套筒卡入支架卡槽即可，不需要额外的紧固件固定，定位筋的高度设定为1mm，既能够防止套筒在卡槽内转动，又不会因为突出过高影响整体外观的简洁性。考虑到皮套收纳的使用场景，套筒外表面做了哑光抛光处理，避免日常使用过程中残留指纹和划痕，立方体的表面采用细磨砂质感，和透明套筒的亮面形成材质对比，进一步突出中心构件的视觉焦点位置。

　　整个结构没有复杂的异形曲面，所有特征都可以通过常规的三轴加工工艺实现，如果用于批量生产，套筒部分可以采用透明树脂浇注或者亚克力注塑工艺，立方体部分可以采用金属铸造后做表面处理，也可以根据需求使用不同颜色的透光材质制作，适配不同的展示风格。在结构强度校核环节，重点验证了立方体棱边的抗冲击性能，在1米高度自由跌落至木质桌面的工况下，圆角过渡结构能够分散80%以上的冲击应力，不会出现棱边崩裂的问题；套筒的端盖卡扣经过50次反复拆装测试，扣合力没有出现明显衰减，能够满足日常维护拆装的使用需求。
