三阶魔方造型蛋糕底支撑结构设计

这款魔方造型的蛋糕底结构，最初的设计出发点是适配创意烘焙领域的异形翻糖蛋糕支撑需求，同时也可作为3D打印创意摆件的分体式结构参考，在食品模具、文创摆件生产场景中都有对应的落地空间。从实际使用场景来看，烘焙场景中该结构可作为翻糖、巧克力造型的内支撑底托，避免上层魔方造型的糖艺构件因自重出现塌陷，文创场景中则可直接打印组装作为桌面装饰摆件，搭配底座的承托结构可稳定放置在平面台面上，不会出现重心偏移倾倒的问题。

设计阶段最先考虑的是分件逻辑，整个结构拆分为上下两个独立部分，拆分面选在魔方结构的中部水平位置，这样的拆分方式一方面是适配主流桌面级FDM3D打印机的成型尺寸，常规220*220mm成型尺寸的设备无需调整缩放比例即可直接打印单个分件，不需要额外添加支撑结构就能保证每个魔方小方块的表面平整度，减少后期打磨处理的工作量；另一方面拆分后的上下部分采用直插式配合定位，配合面预留了0.2mm的间隙公差，当打印设备的精度达到±0.1mm以内时，两个分件可以直接卡合组装，不需要额外添加粘接剂，若打印精度稍差，也可通过少量食品级胶水（烘焙场景）或普通模型胶（文创场景）完成固定，容错空间足够覆盖不同精度等级的打印设备。

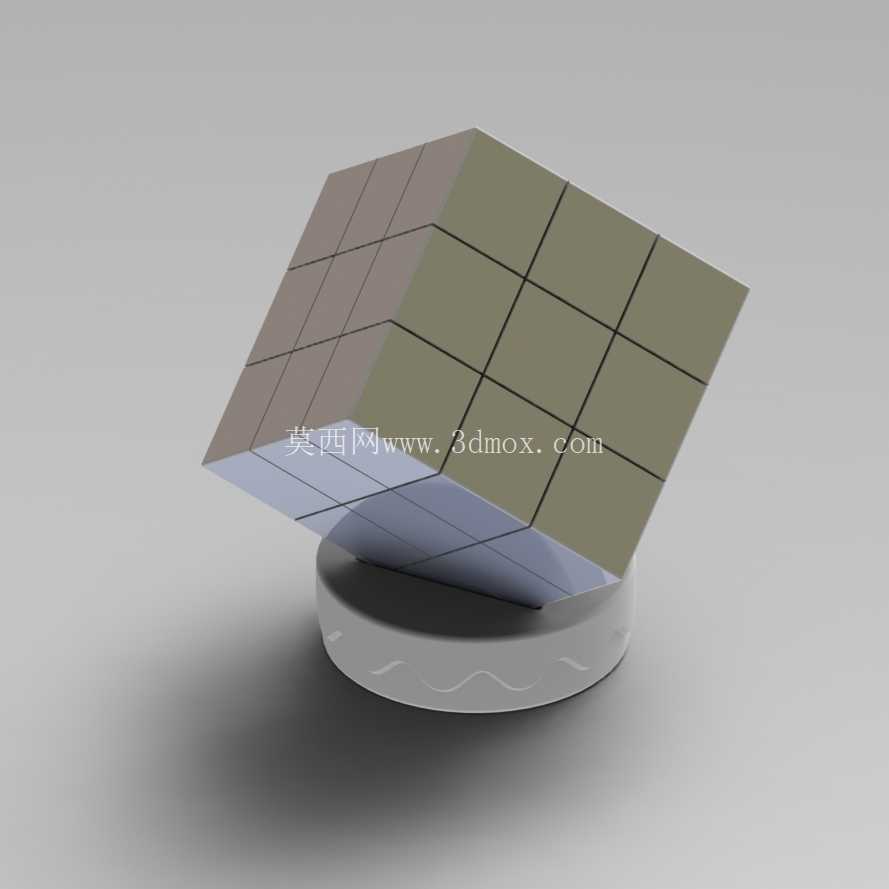

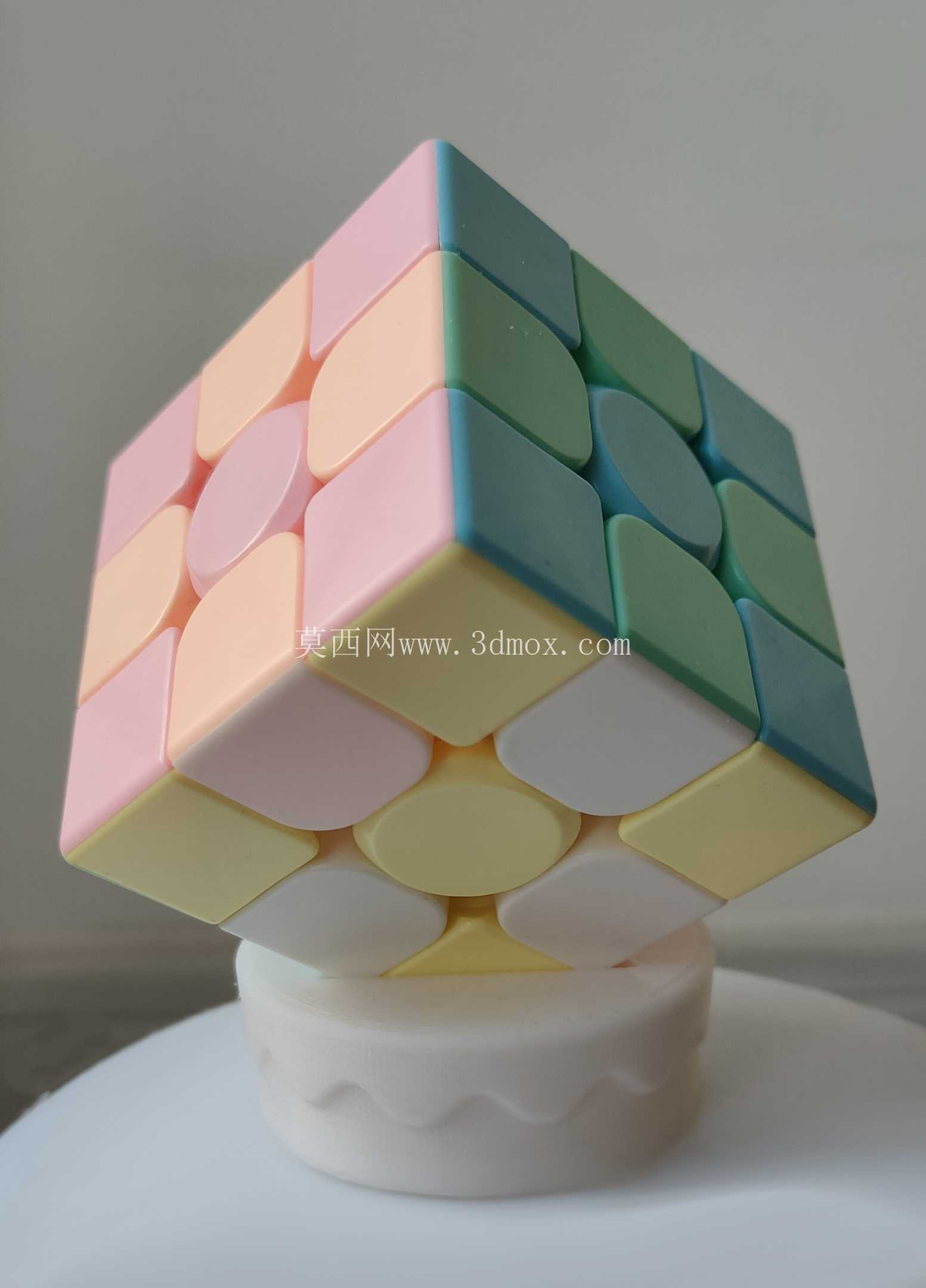

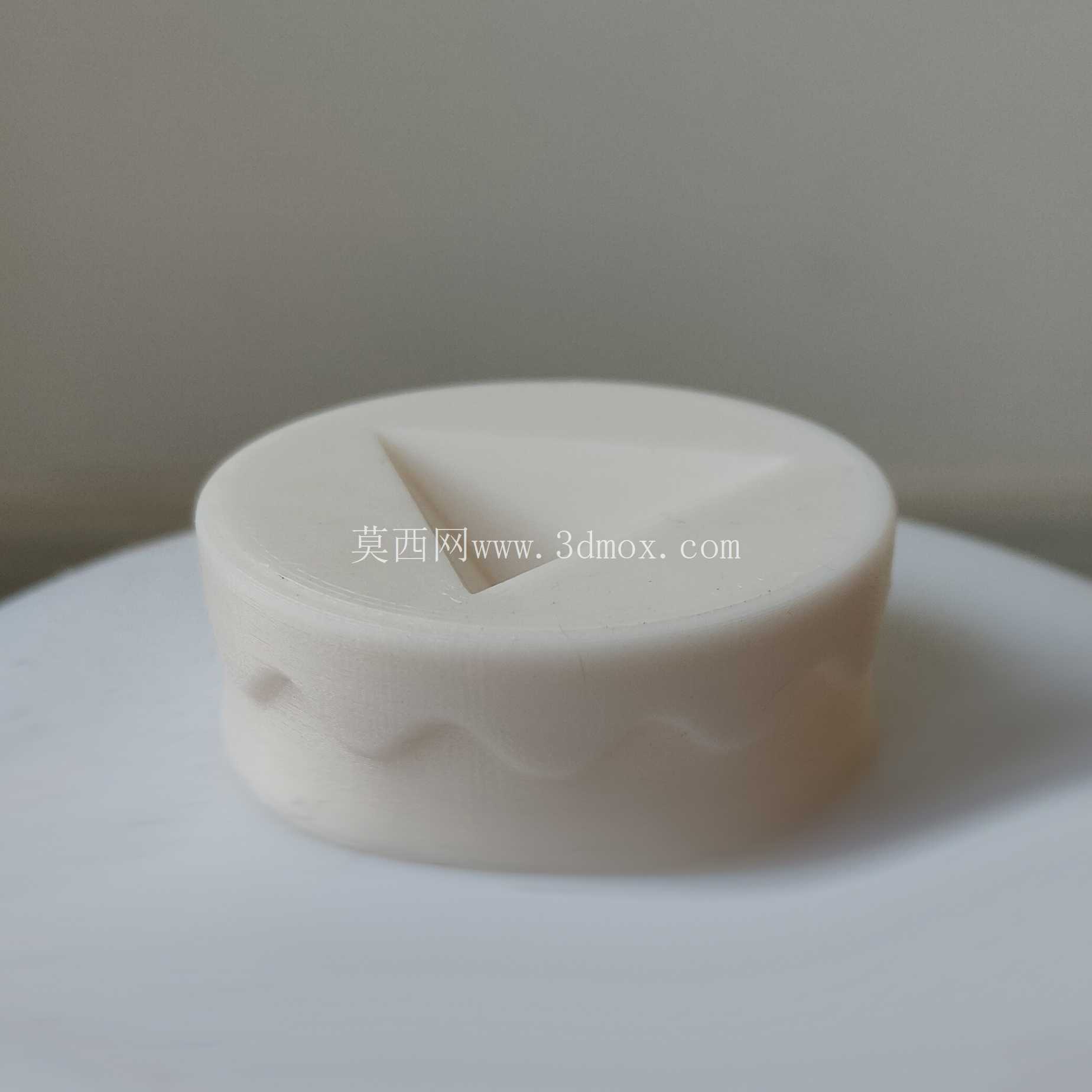

从外形尺寸来看，整个魔方主体为标准57mm边长的正立方体结构，和常规三阶竞速魔方的外形尺寸保持一致，下方配套的圆形承托底座直径为70mm，底座厚度为8mm，底座上表面设置了和魔方底部轮廓匹配的定位凹槽，凹槽深度为2mm，刚好可以卡住魔方底部的四个边角，避免魔方主体在底座上出现滑动偏移；底座的侧面做了内凹的波浪形防滑纹理，既可以提升手持移动时的摩擦力，也能在视觉上弱化底座的厚重感，让整体造型更显轻盈。安装边界方面，整个结构组装完成后的总高度为65mm，放置在平面上时的投影轮廓为直径70mm的圆形，占用的台面空间很小，不管是作为蛋糕装饰放在6寸及以上尺寸的蛋糕顶面，还是作为桌面摆件放在办公桌、展示架上，都不会出现空间不足的问题。

结构细节上，魔方表面的每个小方块分隔线都做了0.5mm深度的凹槽处理，凹槽宽度为0.8mm，既可以还原魔方的表面分块视觉效果，也不会因为凹槽过深导致打印时出现积料、拉丝的问题，每个小方块的表面都做了0.1mm的圆角处理，避免尖锐边角在使用过程中出现磕碰掉渣的问题，尤其是在烘焙场景中，圆滑的边角不会划破翻糖皮层，也能减少清洁时的卫生死角。如果是作为铸造模的母模使用，该结构的分件设计也能满足脱模需求，拆分后的两个部件都没有倒扣结构，拔模斜度控制在1°以内，完全可以直接作为失蜡铸造的原型使用，不需要额外修改结构就能完成金属材质的小批量铸件生产，适配小型文创金属摆件的铸造生产流程。

实际使用过程中，若作为蛋糕底托使用，只需要在打印完成后对表面做食品级接触处理，就可以直接承托上方的蛋糕造型构件，底座的重量足够抵消上方糖艺构件的重量偏移，哪怕上层造型有少量的重心偏移，底座的配重也能保证整体结构的稳定性；若作为创意摆件使用，可直接在分件内部放置小型磁钢，让上下两个分件通过磁力吸附，进一步提升组装的便捷性，也方便后期拆分更换内部的小装饰构件。整个结构没有复杂的曲面特征，所有特征都可以通过拉伸、切除、阵列等基础建模命令完成，对于刚接触结构设计的从业者来说，也可以通过该模型练习分件设计、公差配合、安装定位的相关设计要点，理解不同应用场景下结构设计需要兼顾的成型工艺、装配难度、使用稳定性等多维度需求。
