带沥水格栅的漏勺式盛料构件结构设计

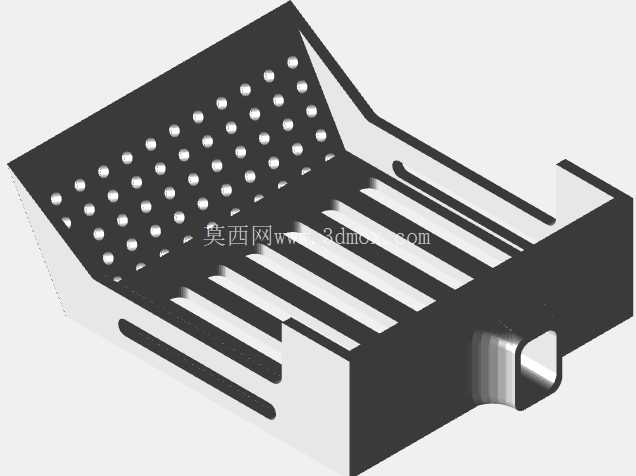

　　日常餐饮后厨、食品加工分拣工位以及小型物料筛分场景里，这类带沥水格栅的盛料构件是使用频率极高的工装部件，不同于一体冲压成型的普通平面漏勺，该构件采用折边围合式的槽型结构，侧壁做了15度左右的外倾拔模角度，既方便铸造脱模阶段的起模操作，也能在堆叠收纳时实现多件嵌套，减少仓储与转运过程中的空间占用。从结构细节来看，构件底部的沥水区域做了分区设计，靠近出料端的位置排布了等距的长条形通槽，槽宽控制在4mm，主要用于大体积物料的快速沥水，比如焯水后的蔬菜、油炸后的食材，长槽结构不容易被食物残渣堵塞，清理时用高压水流直冲即可疏通；而靠近盛料端的区域则排布了矩阵式的圆形沥水孔，孔径2.5mm，孔间距3mm，主要用于细小颗粒物料的固液分离，比如清洗后的米粒、卤制后的小型香料残渣，两种沥水结构的分区排布，能适配不同尺寸物料的沥水需求，避免单一孔型出现的漏料或者沥水不彻底问题。

　　构件的出料端做了收口式的导流嘴设计，导流嘴的截面为矩形，边缘做了R1.5的圆角过渡，既不会划伤操作人员的手部，也能在倾倒物料时形成集中的料流，避免物料顺着构件外壁撒漏。在设计阶段，首先要确认的是安装与使用边界，该构件的整体深度控制在60mm，盛料区域的有效容积约为2.3L，适配常规的商用操作台置物架层间距，也能匹配大多数餐饮门店的物料周转箱尺寸，不需要额外调整现有工位的置物空间。折边位置做了双层卷边结构，卷边内部预留了0.8mm的加强筋填充位，相比单层折边的结构，抗形变能力提升40%以上，即使操作人员用其盛放重量较大的金属物料、或者频繁磕碰操作台边缘，也不容易出现折边开裂、变形的问题。

　　考虑到铸造工艺的成型特性，所有的孔位边缘、折边转角处都做了不小于R1的圆角处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时也减少后续打磨工序的工作量，提升批量生产的良率。侧壁上的加强筋采用了内凹式设计，筋条宽度3mm，深度1.2mm，沿着构件的长度方向等距排布，既不会在构件外壁形成凸起影响堆叠，也能提升侧壁的结构强度，盛放满负荷物料时侧壁的形变量不超过0.3mm，不会出现侧壁外扩导致的物料撒漏问题。

　　从实际使用场景出发，该构件不仅可以用于餐饮行业的食材沥水，也能适配小型机加工工位的切削液沥干、五金小零件的清洗后晾干，只需要根据使用场景调整对应的材质即可，接触食品的场景采用304不锈钢铸造，工业场景则可以采用成本更低的镀锌合金材质。在建模过程中，需要重点关注沥水孔与沥水槽的拔模方向，所有孔位的拔模角度统一设置为2度，方向与构件整体的起模方向保持一致，避免出现倒扣结构增加模具的复杂度，同时孔位与构件边缘的距离不小于5mm，保证铸造过程中铝液或者钢液的充型流畅性，避免出现浇不足的缺陷。导流嘴的位置做了局部加厚处理，厚度比主体壁厚多1mm，因为导流嘴是频繁与容器接触碰撞的位置，加厚处理能大幅提升其抗磕碰能力，延长构件的使用寿命。底部的接触边做了三点式的凸起支撑脚，支撑脚高度1mm，使得构件底部与放置台面之间留出微小间隙，既可以避免沥出的液体积在构件底部形成水迹，也能让构件放置时更加平稳，不会因为台面不平整出现晃动。
