退役标致405前脸进气格栅造型设计

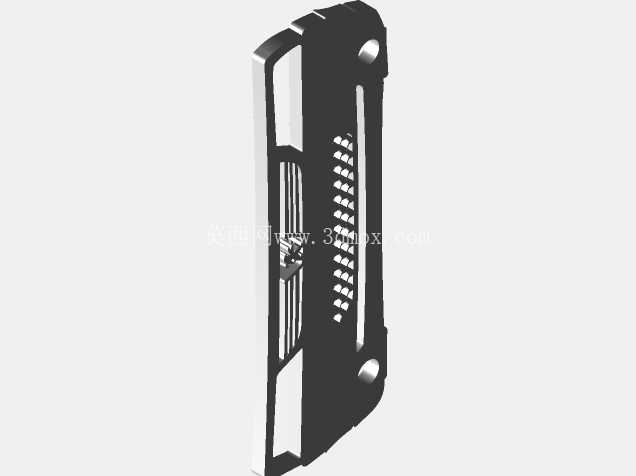

该模型还原的是标致405车型的前脸覆盖件结构，核心应用场景覆盖汽车外观修复配件的铸造生产、老款车型复刻改装的前置结构验证、汽车外饰设计教学的实体参照三个方向。从实际用途来看，这类前脸覆盖件是车辆前部的核心外饰构件，一方面承担前部气流梳理的功能，行驶过程中引导气流进入发动机舱辅助散热，同时优化车头风阻表现，另一方面整合了品牌标识安装位、上下进气通口、两侧雾灯安装基座，是车头视觉识别的核心部件，在老车修复场景中，这类停产车型的原厂配件供应缺口较大，通过三维建模后翻模铸造，可以快速产出适配的替换件，解决老车维修的配件供应问题。

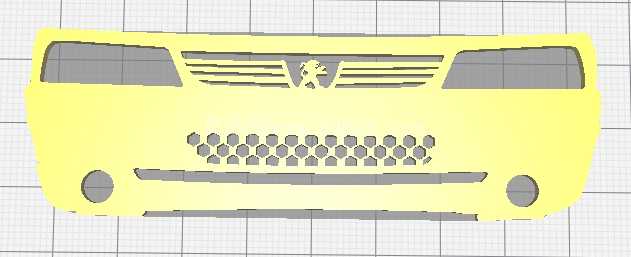

从功能特性层面看，该结构做了分层的功能分区设计：上部左右两侧为对称的大灯安装避让区域，预留了足够的灯具安装深度与固定点位边界，中间区域为上进气格栅，做了横向多辐条的镂空设计，中部预留了品牌立标的安装定位槽，保证标识安装后的居中精度；下部为大尺寸蜂窝状进气通口，蜂窝结构的筋条做了等距排布，在保证进气通流面积的前提下，提升格栅整体的结构抗冲击强度，避免行驶中飞石撞击造成格栅断裂；最下部为横向的保险杠加强筋预留位，两侧对称设置了圆形雾灯安装沉台，沉台深度匹配常规雾灯的安装尺寸，不需要额外做结构修改即可适配通用型雾灯组件。

设计思路上完全遵循原车的实车测绘数据做还原，整体曲面采用G1连续过渡，保证前脸曲面的顺滑度，避免铸造脱模后出现曲面棱线错位的问题；所有镂空区域的边角都做了R1.5的圆角处理，一方面适配铸造工艺的拔模要求，减少脱模时的边角粘模风险，另一方面避免应力集中，提升成品件的抗形变能力。考虑到铸造生产的工艺要求，整个构件的壁厚做了等厚设计，主体壁厚控制在3.2mm，筋条位置厚度不超过主体壁厚的60%，避免铸造过程中出现缩孔、浇不足的缺陷；安装点位的凸台厚度做了局部加厚，加厚区域做了平缓的斜面过渡，不会出现壁厚突变导致的铸造应力集中问题。

外形尺寸与安装边界方面，该前脸构件整体横向宽度适配标致405的原车车头宽度，纵向高度覆盖从引擎盖前缘到前保险杠下沿的完整区域，安装定位点完全匹配原车前部车架的安装孔位，左右两侧的安装边预留了8mm宽的固定翻边，翻边上的安装孔位间距与原车孔位完全一致，替换安装时不需要对原车结构做任何打孔修改，可直接对位安装。上部大灯避让区的轮廓尺寸完全匹配原车大灯的外轮廓，安装后灯具与格栅的缝隙控制在2mm均匀间隙，符合整车装配的间隙公差要求；下部雾灯沉台的中心距与原车雾灯安装点中心距一致，安装后雾灯与格栅表面齐平，不会出现突出或凹陷的装配问题。

在铸造工艺适配层面，模型的分型面设置在构件的最大轮廓线位置，拔模斜度统一设置为1.5度，所有朝向脱模方向的结构都做了拔模校验，不存在倒扣结构，不需要额外设计抽芯机构即可完成开模，能有效降低模具的制造成本与生产复杂度。蜂窝状格栅的筋条间距控制在8mm，既保证了进气效率，也避免筋条过密导致铸造时铁水填充不畅的问题，适合采用砂型铸造或者低压铸造的工艺批量生产，成品件可直接经过表面打磨、喷漆后用于车辆修复或者改装场景。
