小型铸造类异形结构零件三维造型

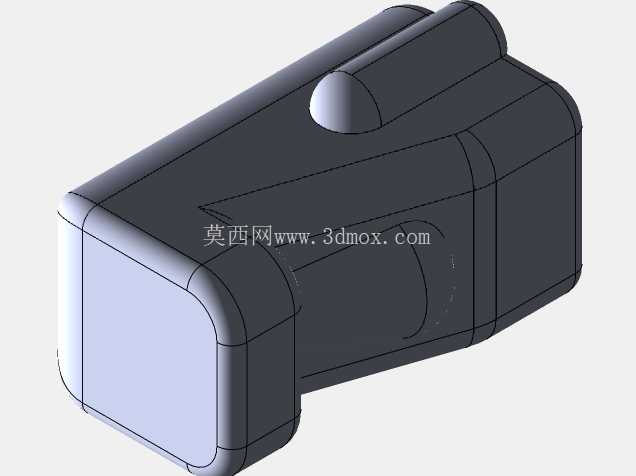

　　在中小批量铸件的开发流程里，这类异形结构件的三维造型往往是衔接工艺设计与模具制造的核心环节，不同于标准型材类零件，这类带侧向凸台、变径腔体的构件，需要在建模阶段就充分考虑金属液充型的流道走向、冷却收缩的补缩位置，以及后续机加工的装夹基准。从实际应用场景来看，这类零件多配套在小型流体控制回路、低压气动执行机构的壳体部位，承担内部流道分隔、外部安装定位的作用，侧向凸起的柱体结构是预留的管路接口安装位，主体的矩形腔体用来容纳内部的阀芯、密封件等组件，边角处做的大圆角过渡，一方面是为了降低铸造过程中的应力集中，避免铸件冷却时在转角位置出现裂纹，另一方面也能减少流体在腔体内流动时的阻力，避免直角位置出现介质沉积。做这类零件的三维建模时，首先要确定的是安装基准面，也就是模型左侧的平整端面，这个面是后续机加工时的首要定位面，所有的形位公差都要以这个面为基准来设定，建模时先从这个基准面开始绘制主体的矩形截面，通过拉伸做出主体的基础腔体，之后再处理侧向的凸台结构——这里要注意凸台和主体的衔接位置，不能直接做直角拼接，必须做顺滑的圆角过渡，而且圆角半径要匹配铸件的壁厚，避免出现壁厚突变导致的缩孔缺陷。

　　从安装边界来看，主体腔体的壁厚控制在均匀的3mm左右，侧向凸台的外径比接口标准件的安装尺寸大2mm，预留出后续攻丝或者压装衬套的加工余量，整个零件的外轮廓没有出现倒扣结构，在做铸造模具设计时可以直接采用上下模分型，不需要额外设计侧向抽芯结构，能有效降低模具的制造成本，缩短铸件的生产周期。在结构细节处理上，腔体内部的台阶面是用来放置密封垫圈的，建模时这个面的平面度要求要在建模阶段就通过约束保证，不能出现拔模斜度影响密封面的贴合效果，外表面的几条加强筋结构，是在不增加整体壁厚的前提下提升零件的结构强度，避免零件在安装紧固时出现变形，加强筋的厚度也要和主体壁厚保持合理的比例，防止筋位和主体衔接处出现铸造缺陷。

　　很多刚接触铸造件建模的工程师容易忽略拔模斜度的设置，直接用直壁结构做造型，等到模具制造阶段才发现无法顺利脱模，这个模型在所有的脱模方向上都设置了合理的拔模角度，外表面的拔模斜度控制在1.5度左右，既不会影响零件的最终安装尺寸，也能保证铸件成型后可以顺利从模具中取出。另外在零件的边角位置，所有的外棱角都做了倒钝处理，一方面是避免铸造后出现锋利的飞边划伤操作人员，另一方面也能减少模具在棱角位置的磨损，延长模具的使用寿命。

　　从实际生产的角度出发，这个造型在完成三维建模后，可以直接导入铸造工艺仿真软件，模拟金属液的充型过程，预判可能出现的卷气、缩松位置，提前在模具上设计排气槽和冒口，减少后续试模的调整次数，对于小批量生产的场景，这个模型也可以直接用于3D打印蜡模，采用熔模铸造的方式快速产出样件，缩短产品的验证周期。在做装配验证时，这个零件的安装孔位、接口尺寸都可以在三维环境下和配套的管路、阀芯组件做干涉检查，提前发现尺寸匹配问题，避免等到零件加工完成后才发现装配不上的问题，减少不必要的生产浪费。这类看似结构简单的铸造零件，实际上每一处的圆角、壁厚、斜度设置都要结合实际的铸造工艺和使用场景来确定，不能只追求外观的造型效果而忽略工艺可行性，很多时候一个不合理的壁厚突变，就可能导致整批铸件出现报废，给生产带来不必要的损失。
