概念乘用车外观造型比例验证三维数模

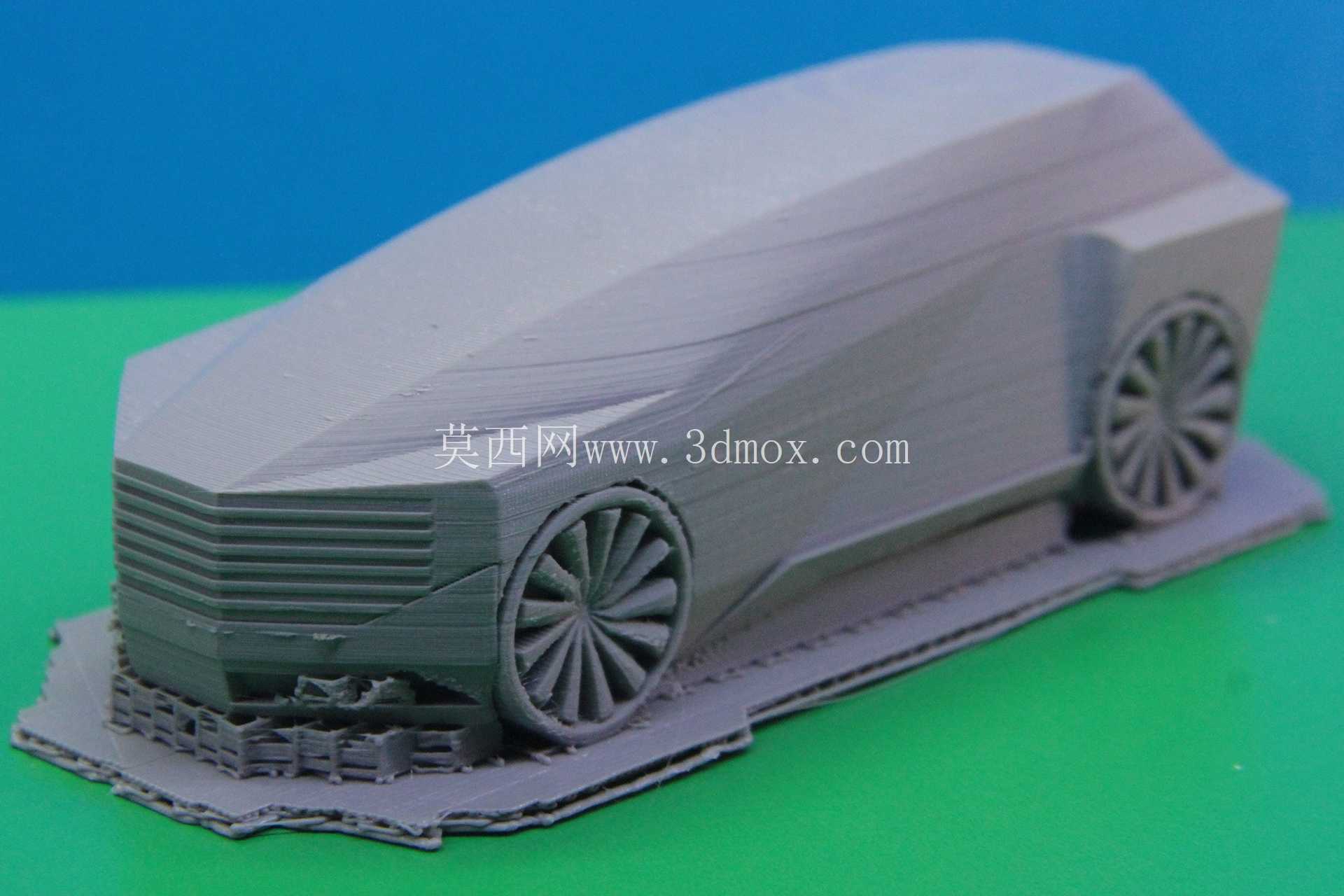

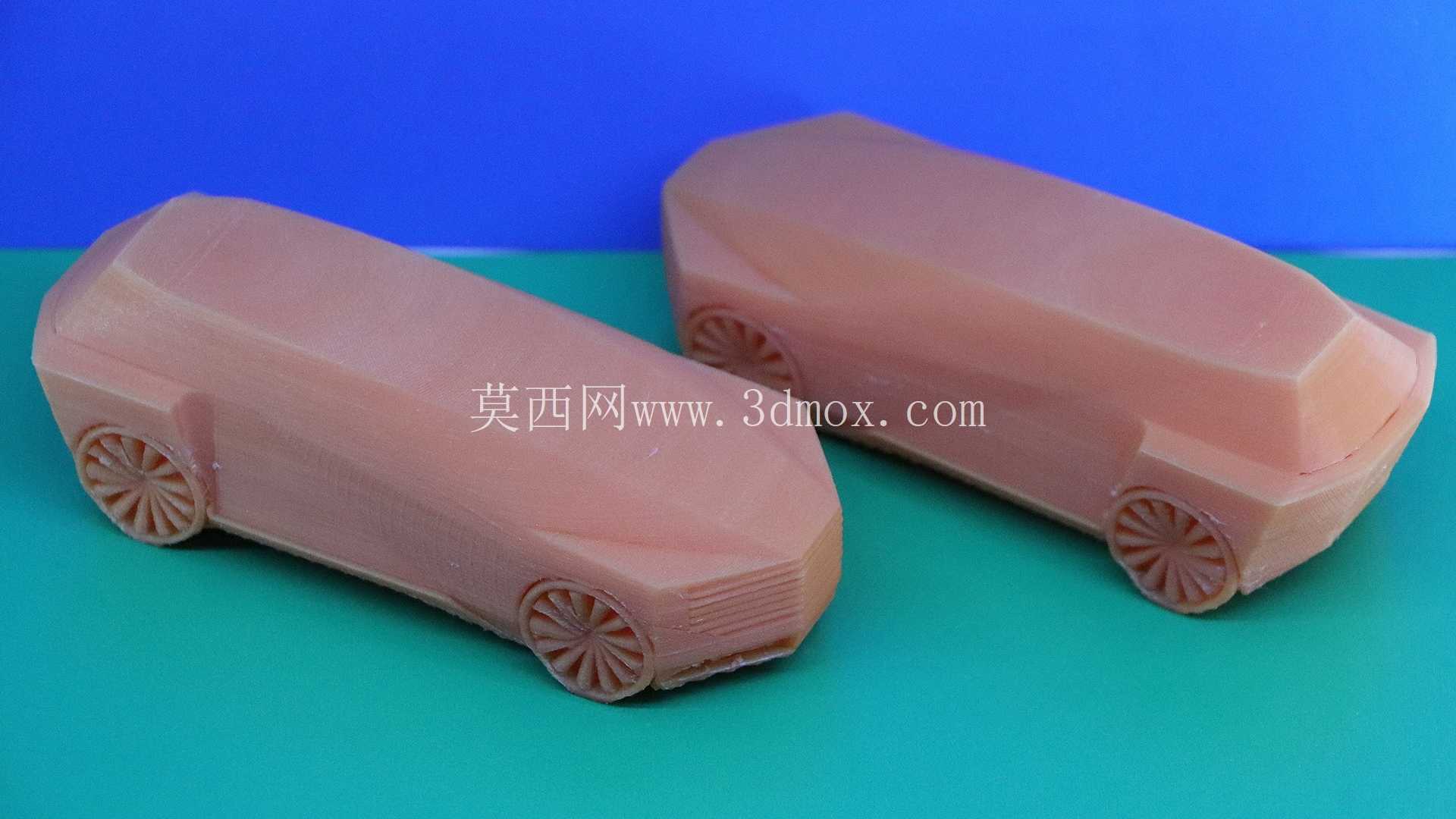

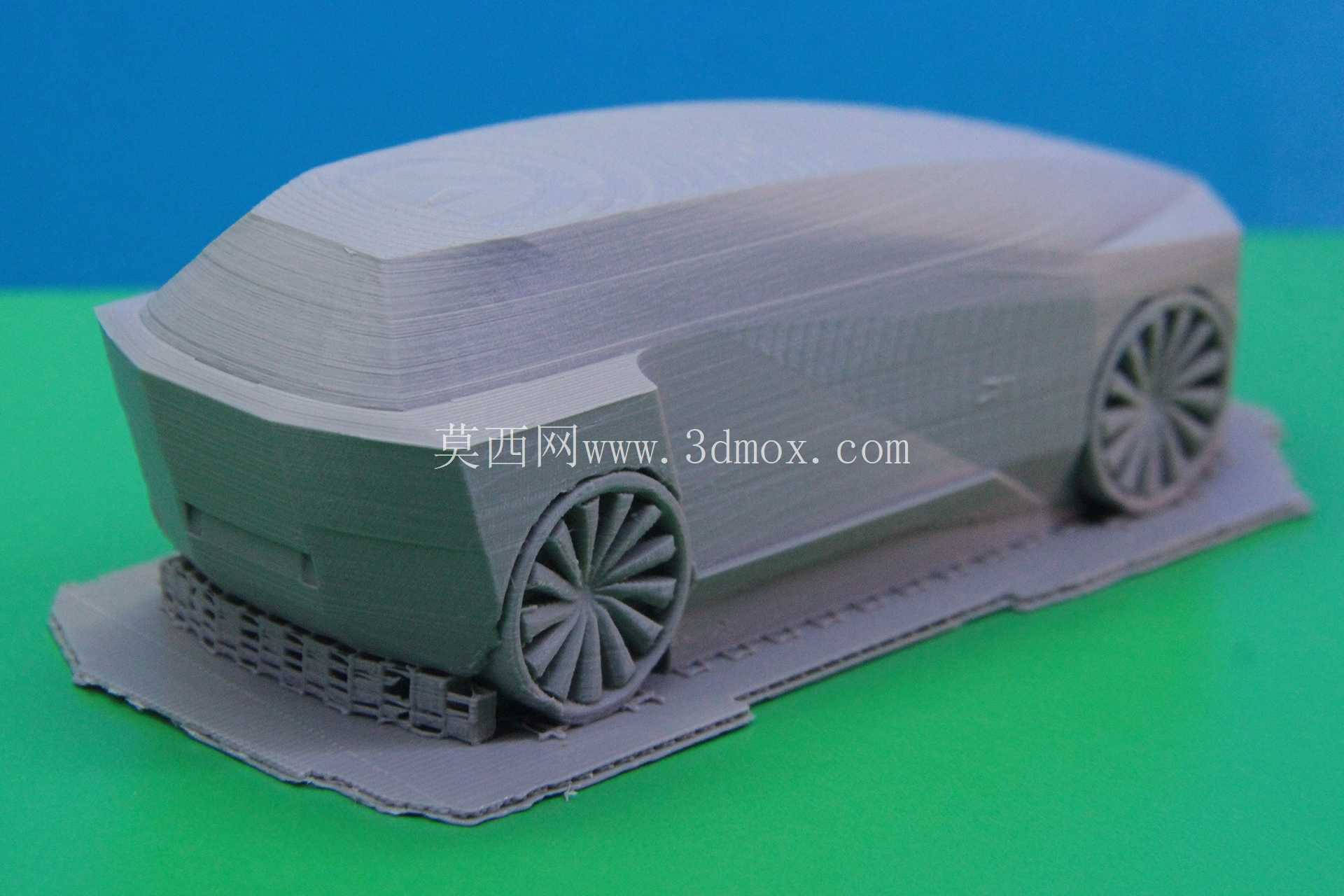

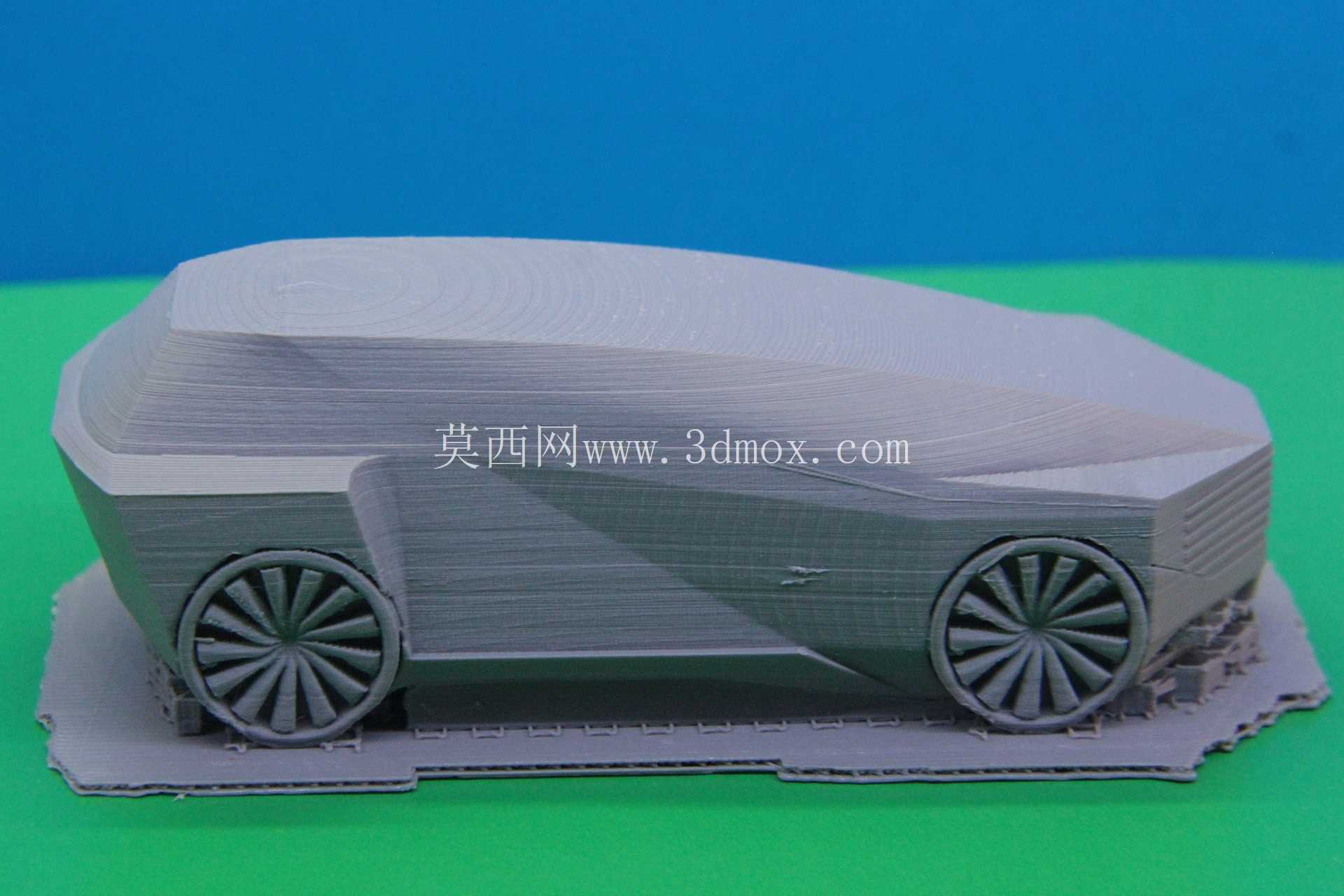

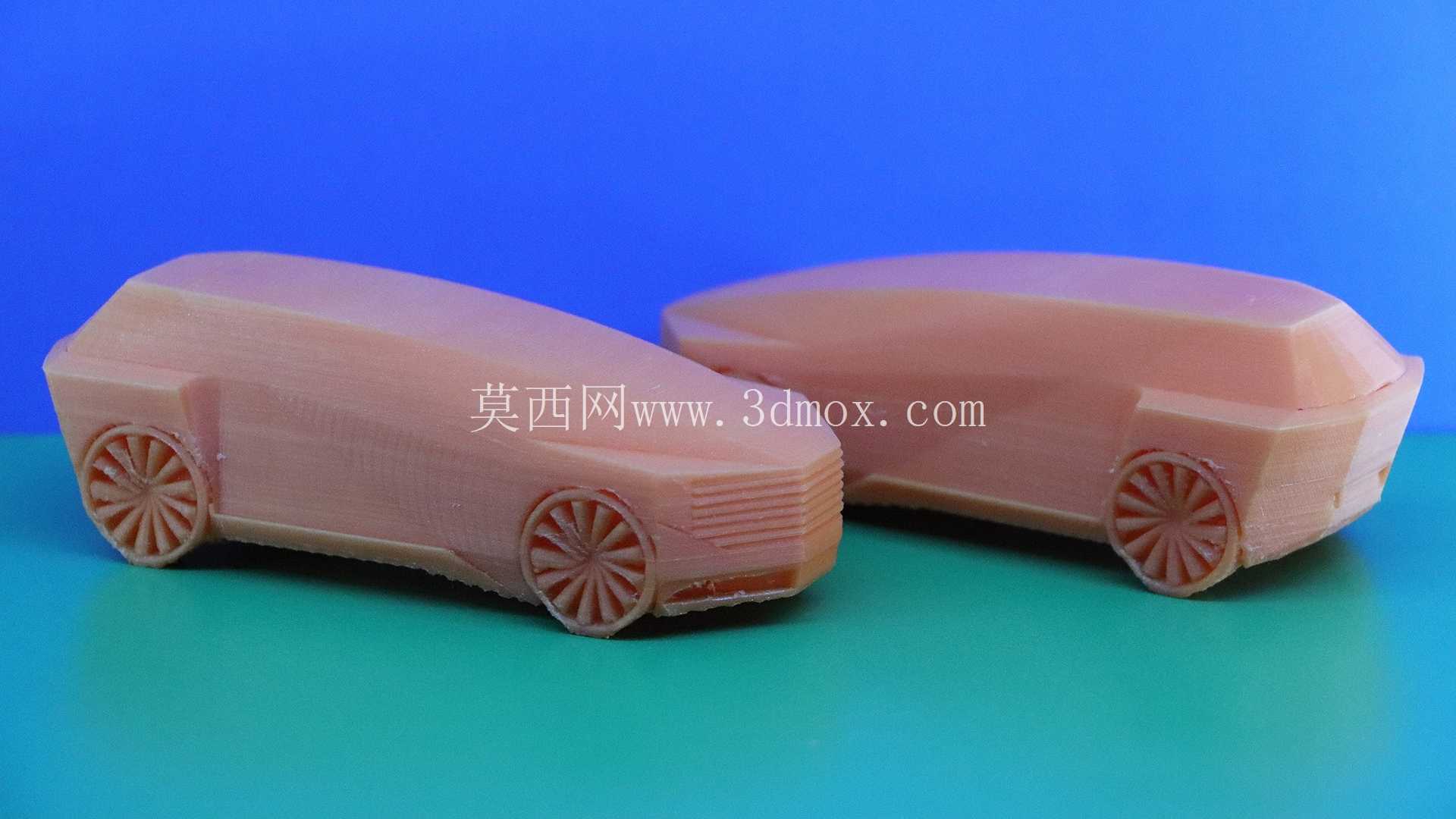

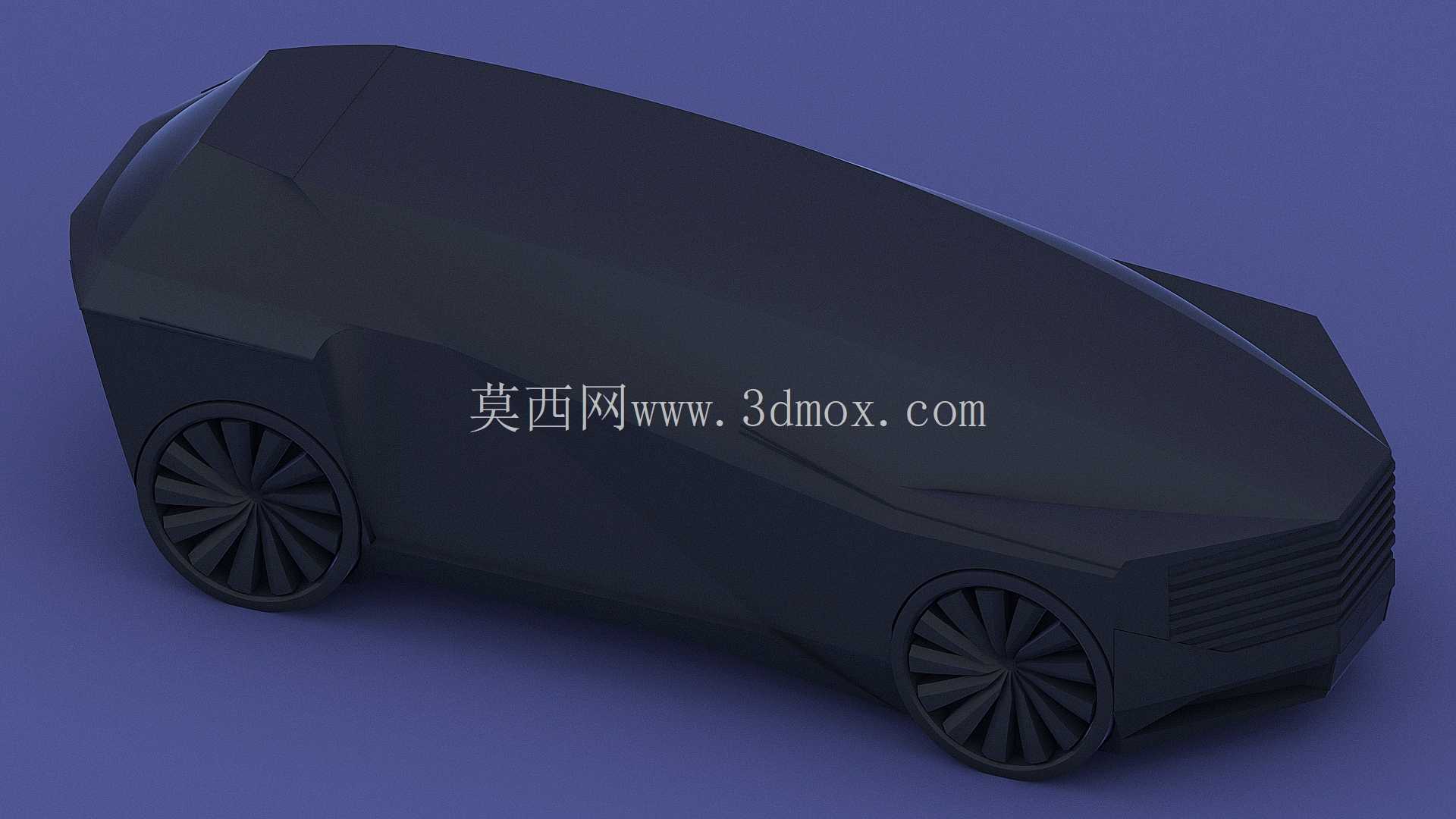

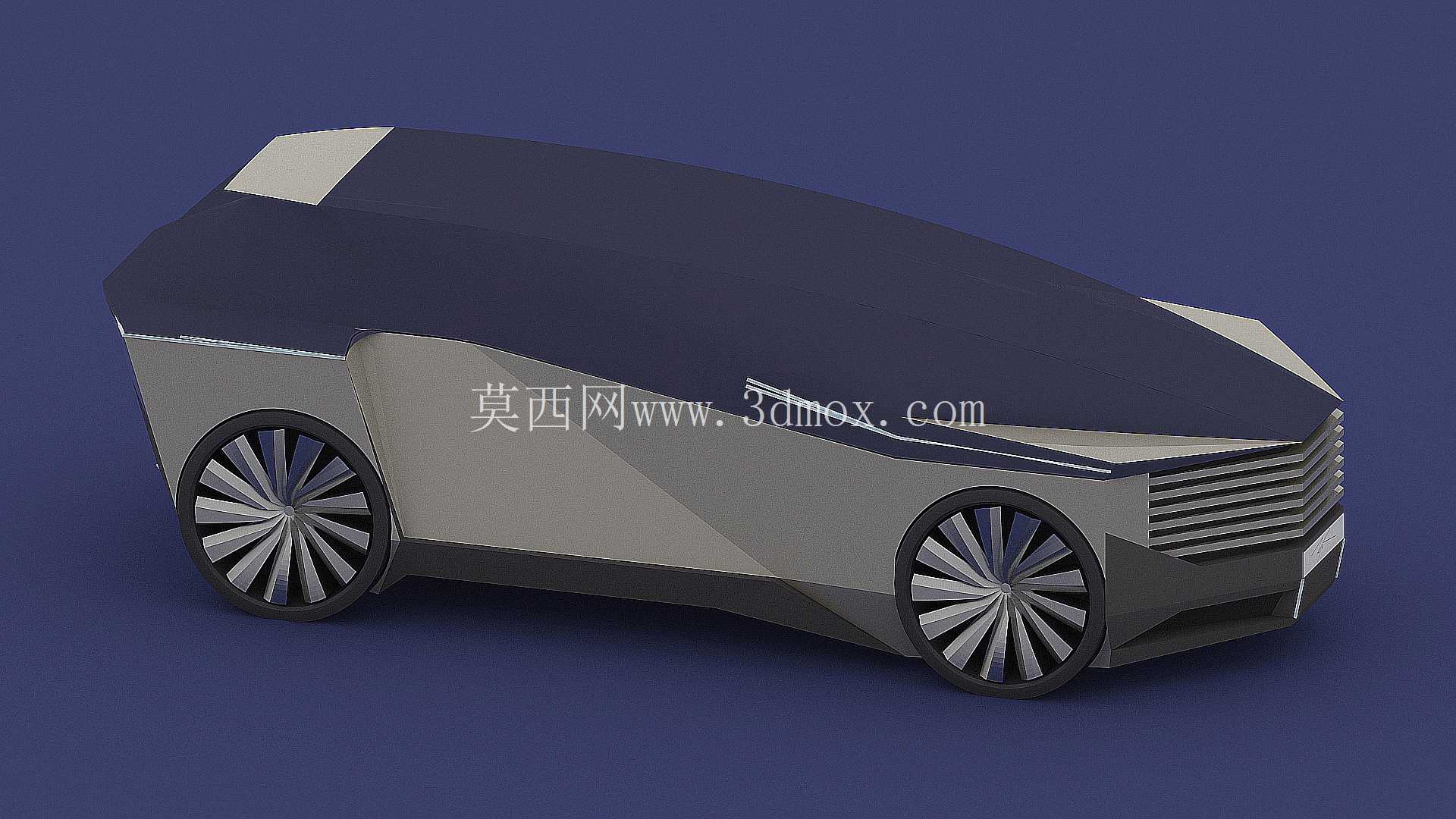

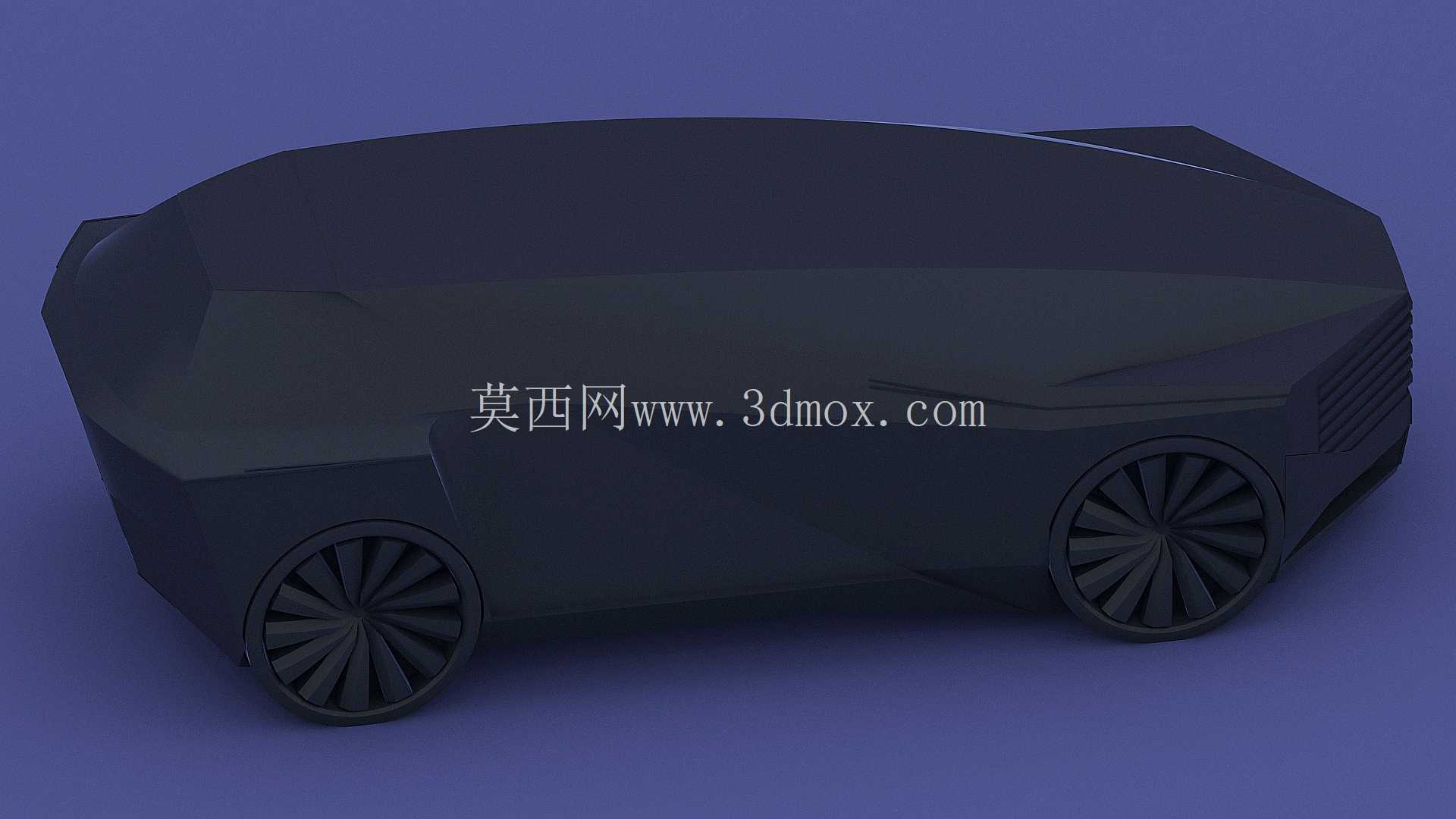

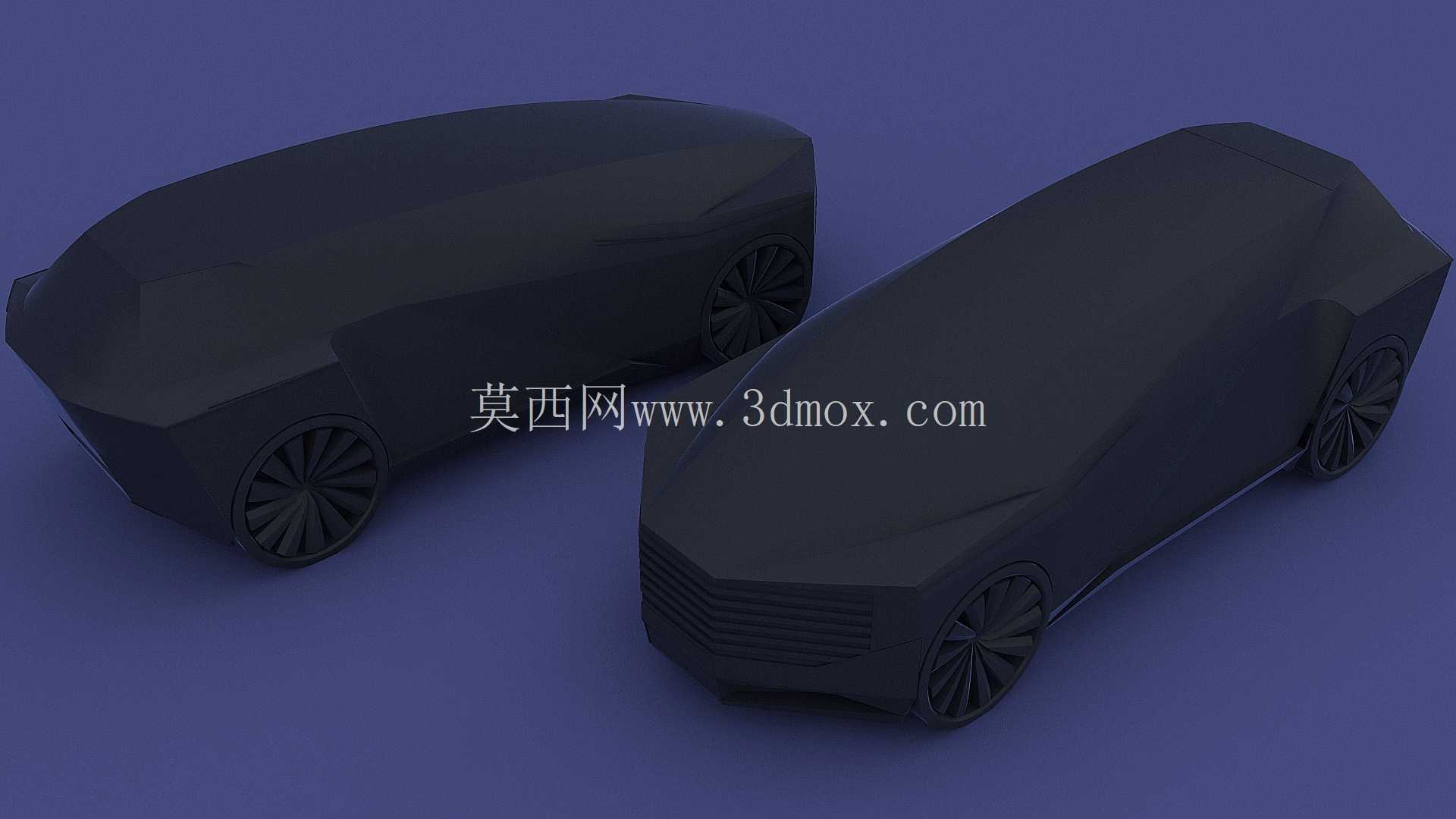

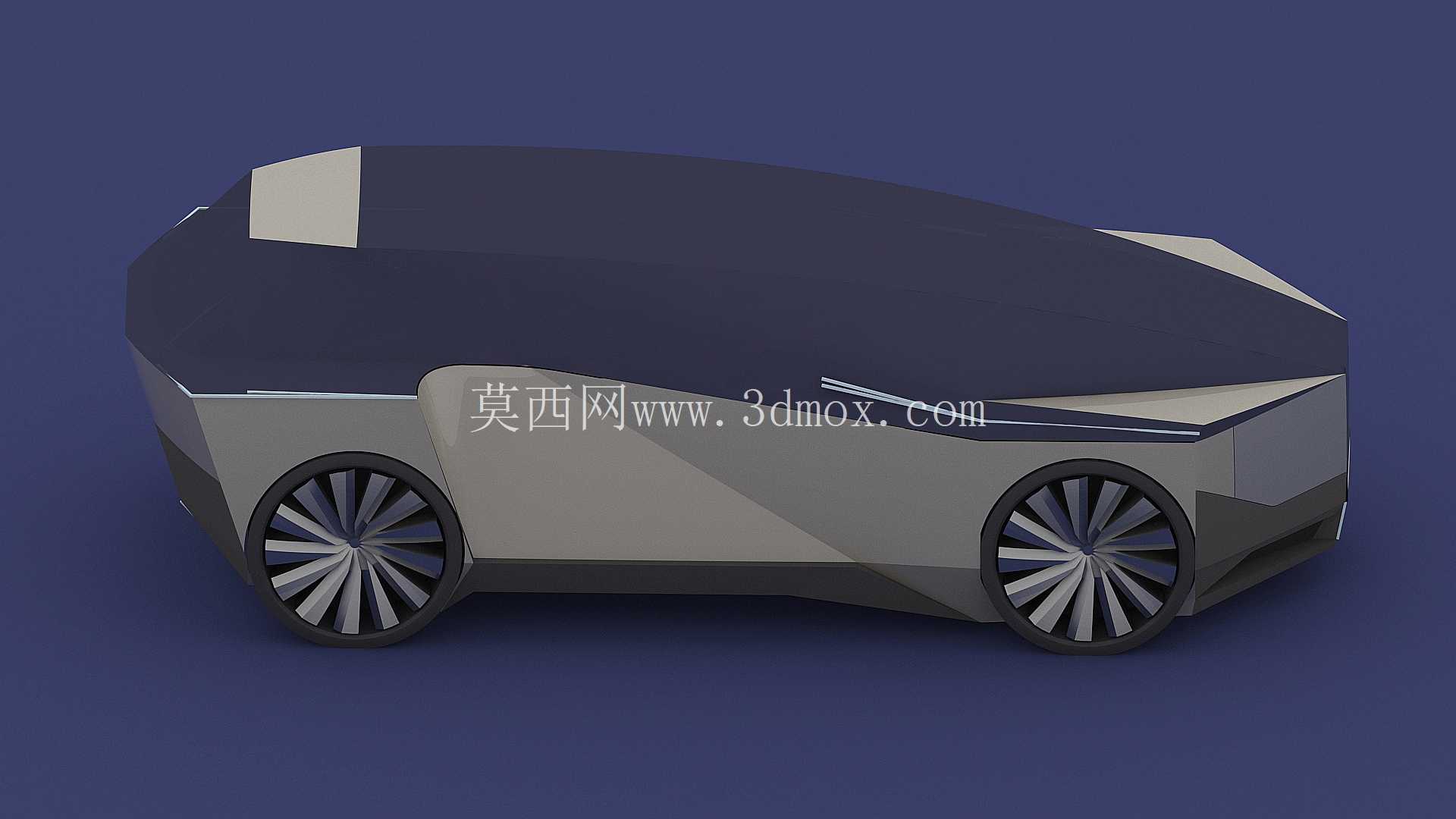

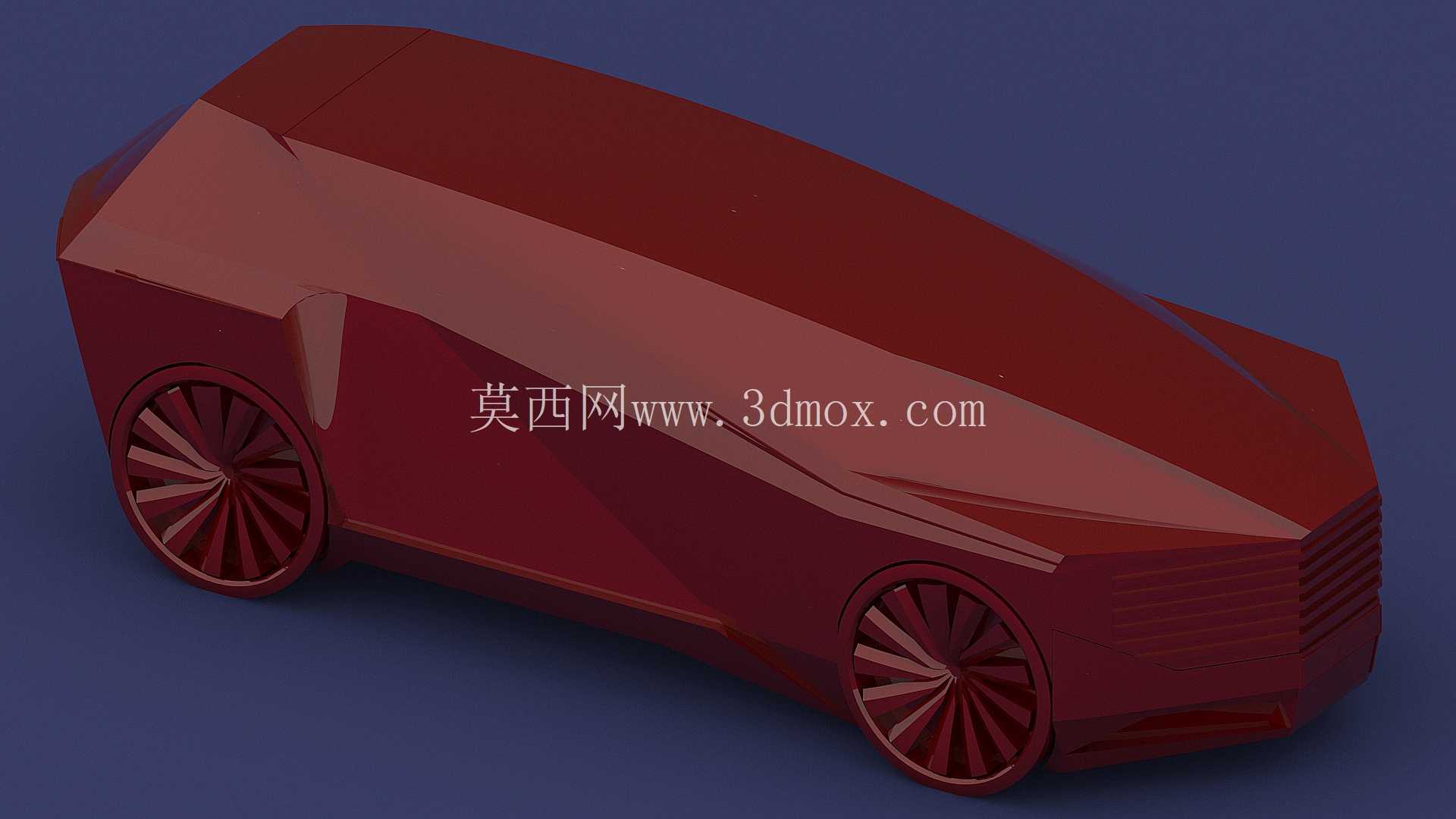

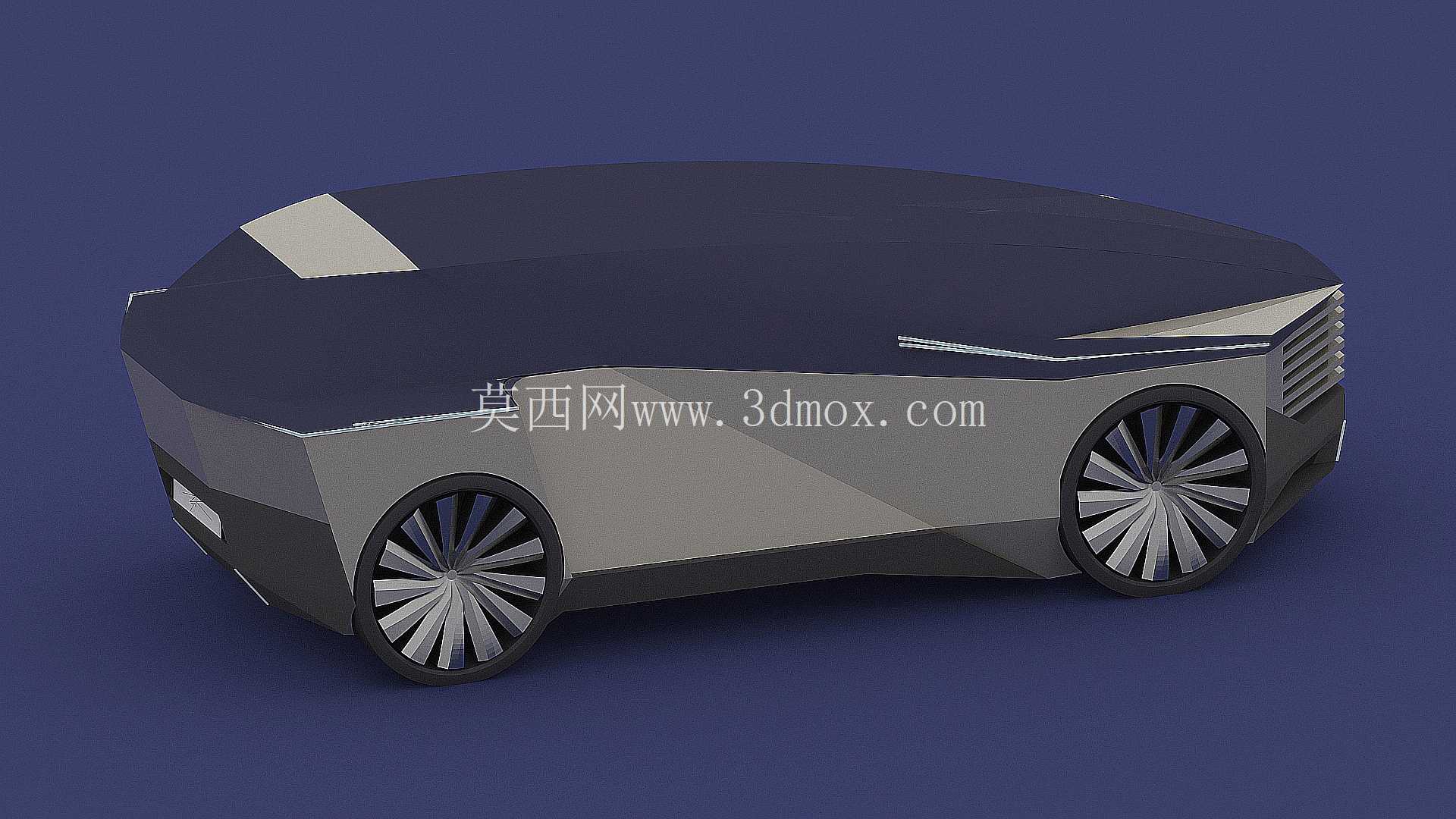

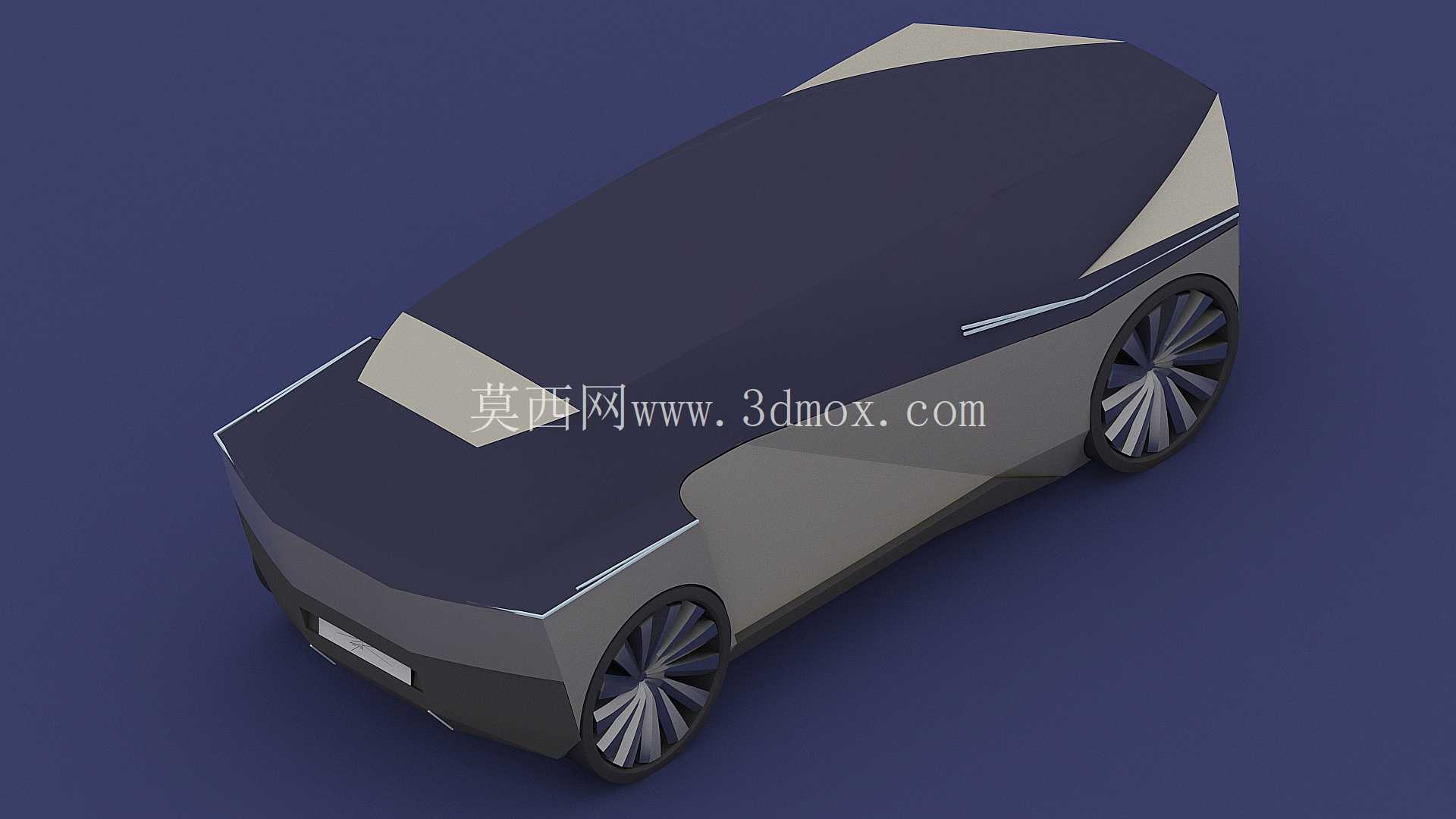

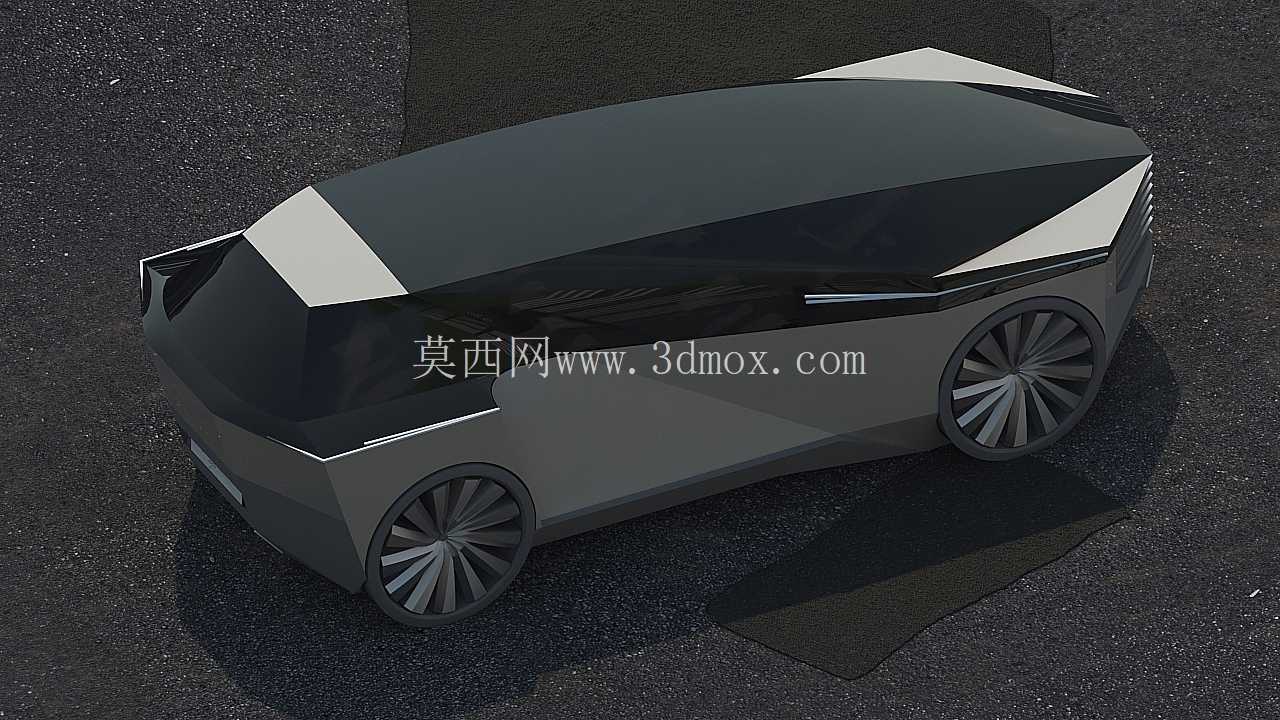

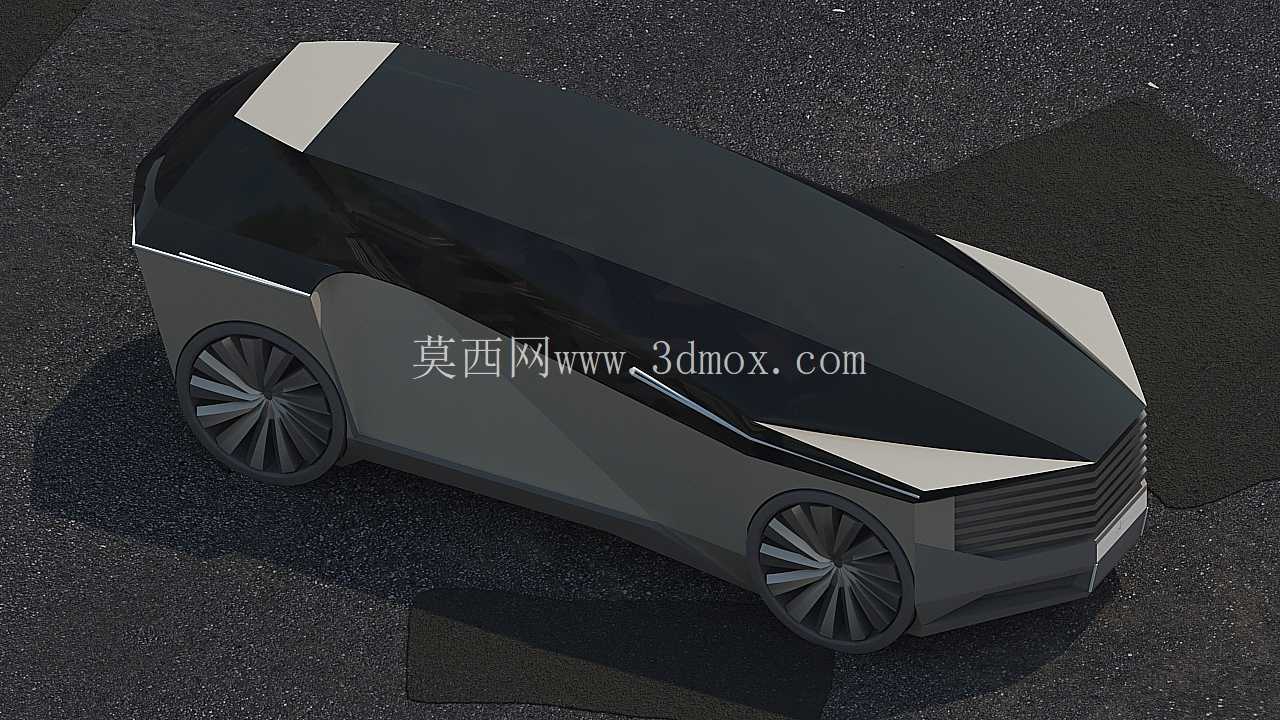

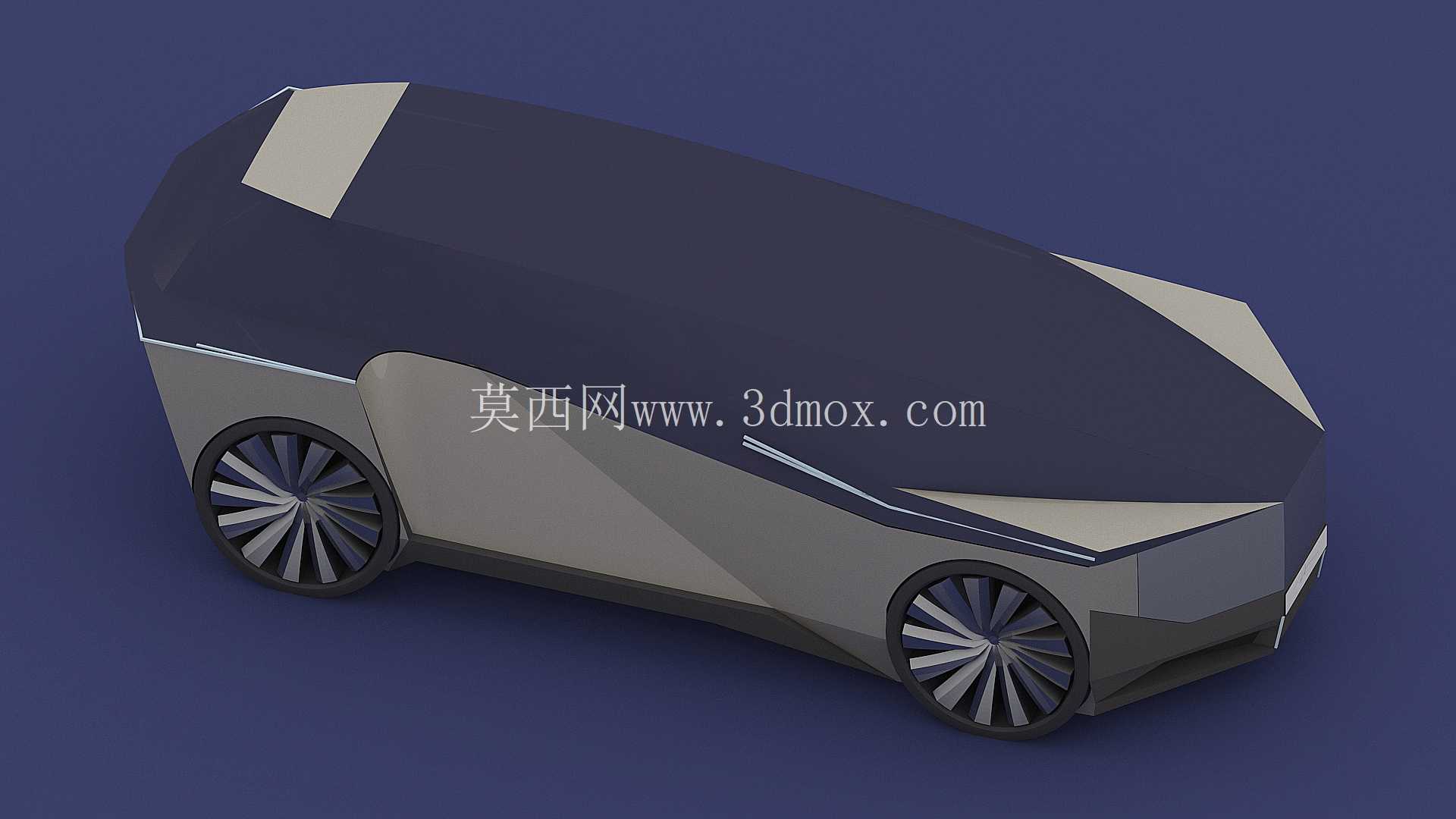

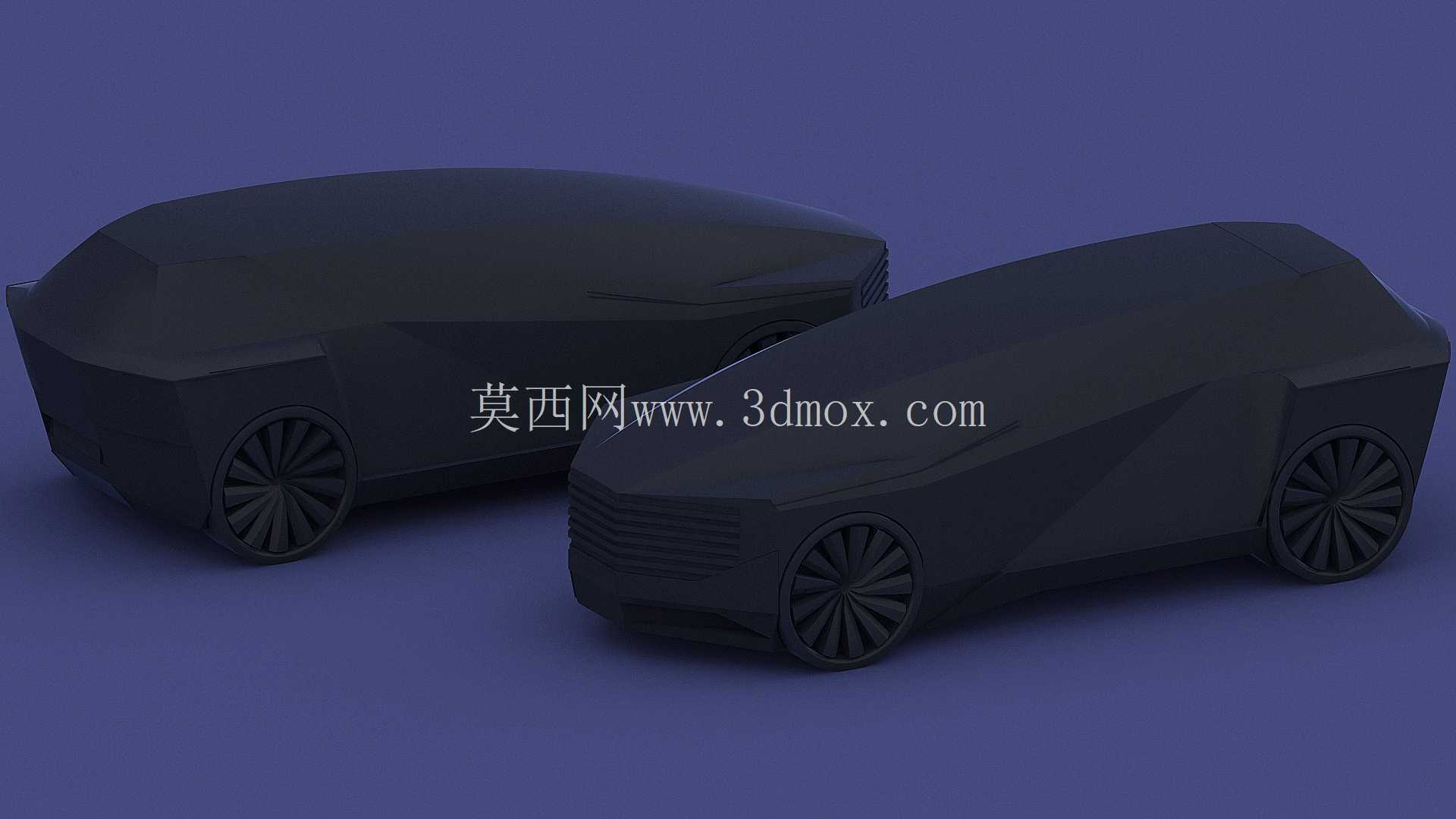

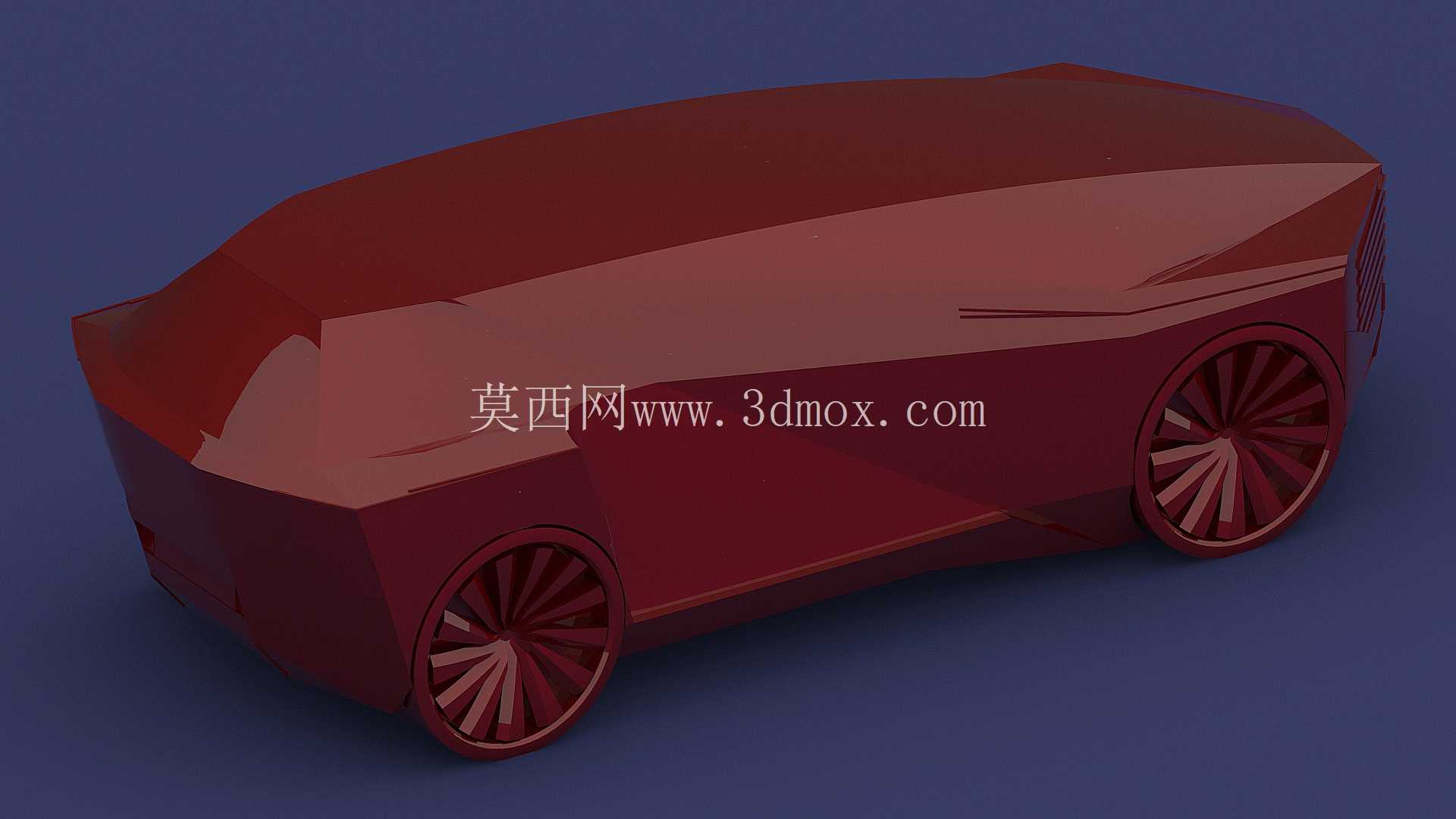

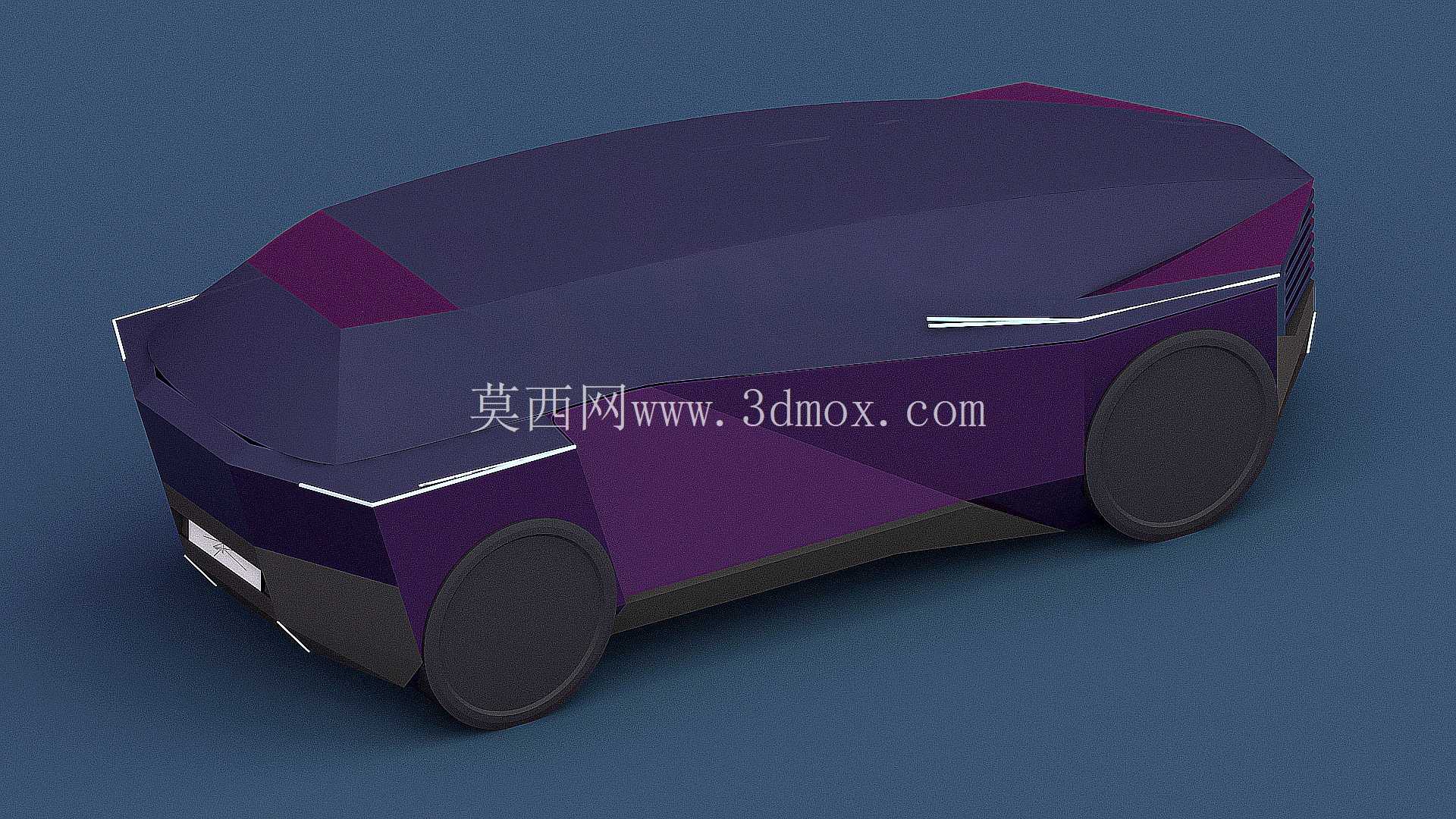

　　这套数模是1:43比例的概念乘用车外观草模，主要用于整车造型开发前期的比例验证环节，在油泥模型制作前，可通过3D打印输出实体样件，快速校验整车姿态、体量关系以及各外观分块的视觉协调性，避免直接制作全尺寸油泥带来的反复修改成本。从模型结构来看，数模完整还原了概念车的封闭前脸、溜背式车顶线条、隐藏式轮拱以及低风阻轮毂造型，所有曲面均采用大面块面化处理，没有做细碎的特征刻画，这也符合草图阶段数模的定位——核心是把控整车的整体比例，而非细化局部细节。

　　数模的车身总长按照1:43比例换算后，对应实车长度约4.8米，轴距约2.9米，属于中型纯电乘用车的尺寸区间，轮距设定为前后等宽1.65米，轮拱与轮胎之间预留了15毫米的模型间隙，对应实车约645毫米的安装边界，可适配后续细化阶段的悬架跳动行程预留需求。在实际设计流程中，这类草模数模通常会配合VR评审环节使用，设计师可以在虚拟环境中从不同视角观察整车的光影效果，调整肩线高度、车头下压角度以及车尾收窄的斜率，数模的块面化处理也方便快速调整曲面走势，不需要处理复杂的倒角和细节特征，大幅提升前期造型迭代的效率。

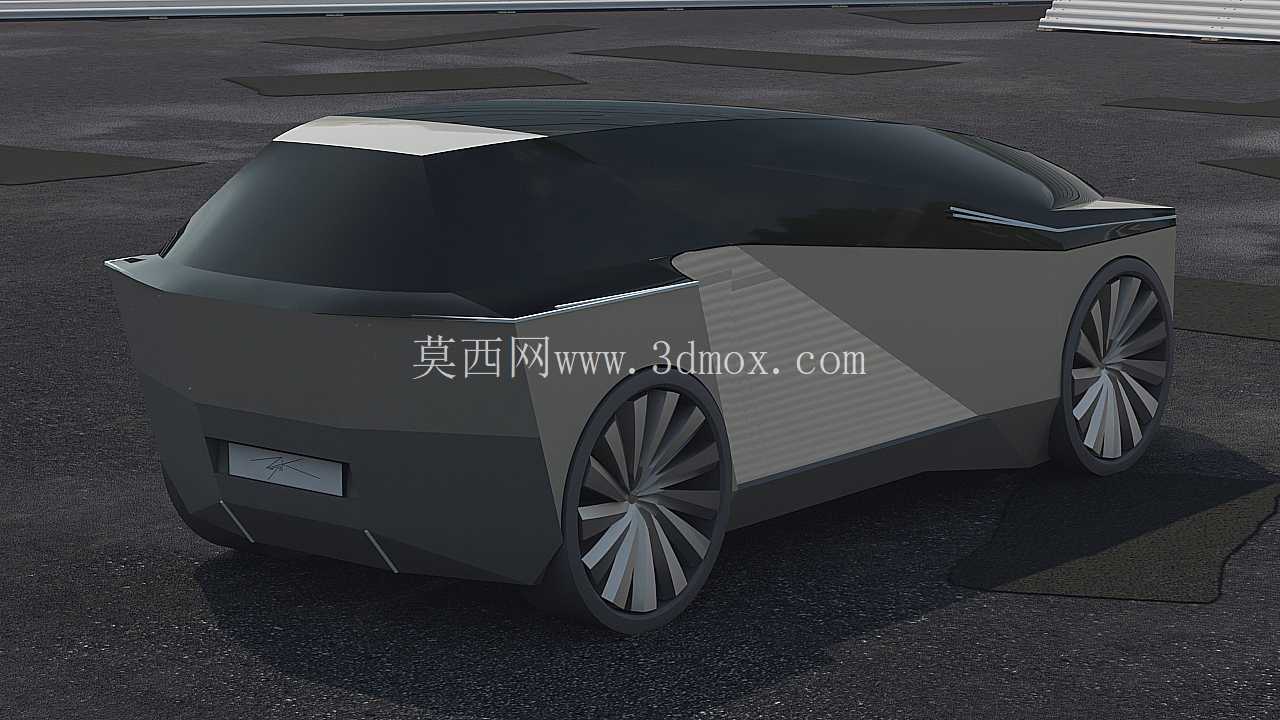

　　从功能特性上看，该数模没有包含内饰、底盘等内部结构，仅保留了车身外覆盖件和轮毂的外观造型，所有面均为闭合实体，可直接导出STL格式用于快速成型制作，不需要额外做几何修复。轮毂部分采用了封闭式低风阻设计，辐条与轮辋一体化建模，对应实车的空气动力学轮毂方案，可在造型评审阶段同步验证轮毂与车身的匹配效果。前脸部分没有预留传统进气格栅的开口，采用全封闭一体化设计，符合纯电车型的造型特征，前风挡的倾斜角度设定为27度，兼顾低风阻需求与车内前排头部空间，车顶线条从B柱开始缓慢下滑，到车尾形成短尾造型，可有效降低高速行驶时的尾部涡流。

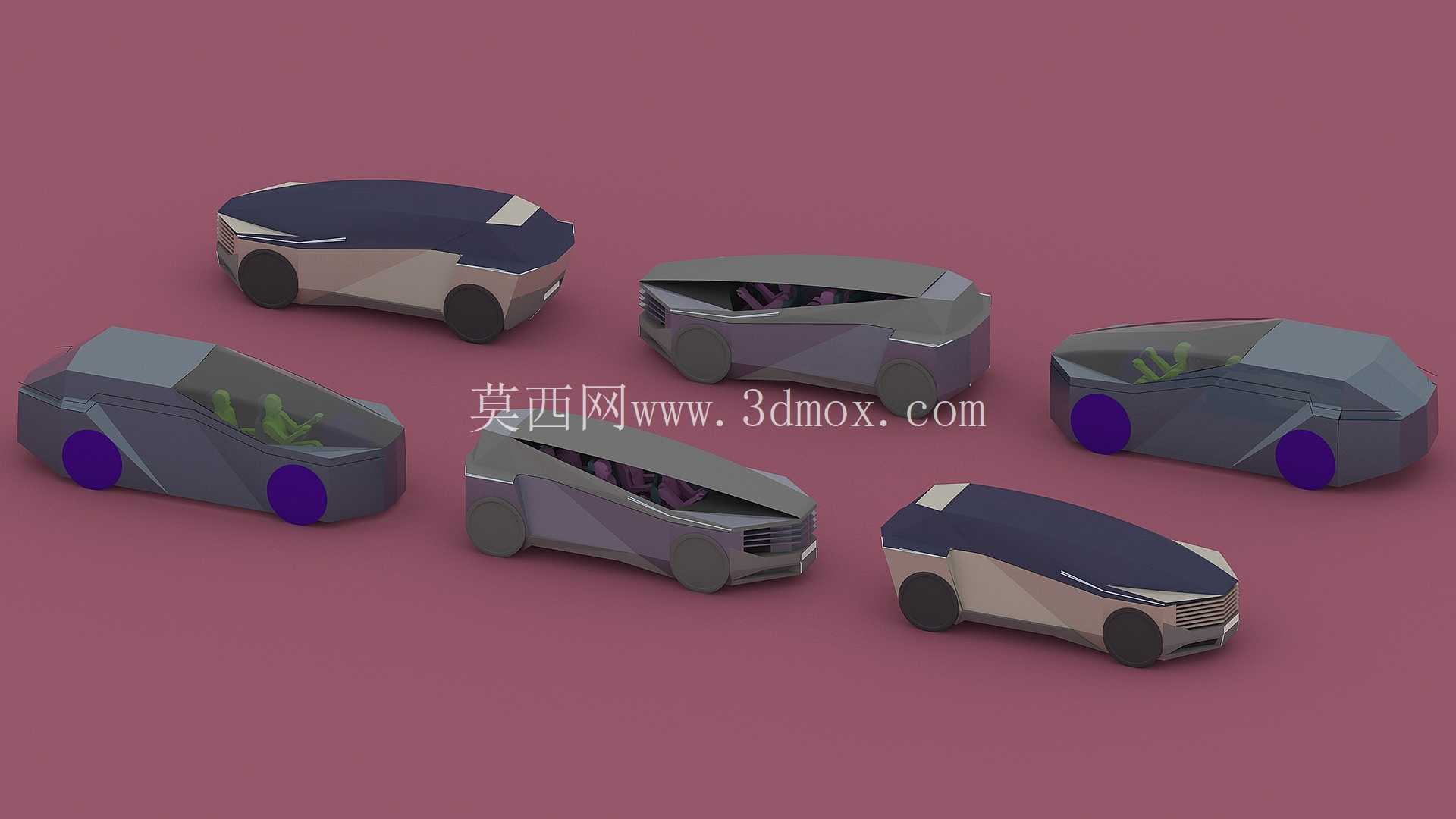

　　在安装边界的设定上，数模的车身底部预留了10毫米的模型基准平面，对应实车约430毫米的离地间隙基准，方便后续对接底盘平台的数模时快速对齐坐标，轮心位置做了基准点标记，可直接匹配悬架硬点坐标，不需要额外做定位基准的转换。这类比例草模在汽车造型开发流程中是衔接二维草图与全尺寸油泥模型的关键环节，相比二维效果图，三维数模可以更直观地呈现不同视角下的造型偏差，比如正侧视角的肩线平直度、前45度视角的车头体量感、后45度视角的车尾厚重感，这些都是二维图纸无法准确传递的视觉信息。在实际项目中，通常会基于这类草模输出3到5个不同比例姿态的方案，经过多轮评审筛选后，再选中最优方案进行全尺寸油泥模型的制作，能够将前期造型开发的周期缩短近三分之一，同时减少全尺寸模型修改带来的材料和人工成本。数模的曲面全部采用G0连续的块面拼接，没有做高阶连续处理，这也是为了方便快速调整，设计师可以直接拖动块面的顶点调整曲面走势，不需要重新构建曲面拓扑结构，非常适合前期创意发散阶段的快速迭代需求。
