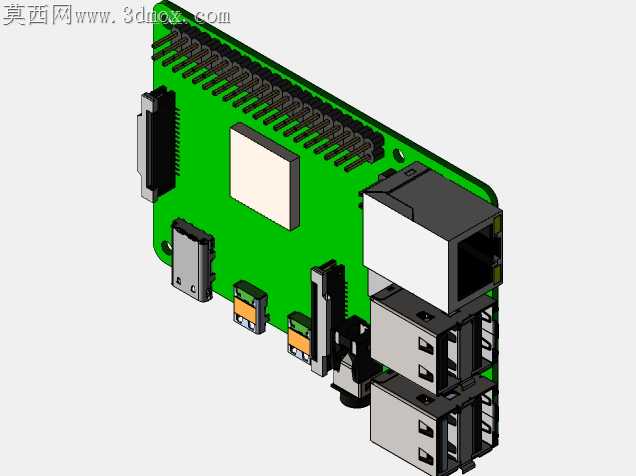

树莓派4B开发板精细结构三维建模

消费级单板计算机的板级装配公差一直是小批量打样阶段最容易踩的坑，排针引脚的共面度偏差超过0.1mm就会导致外接HAT模块插接时出现虚接，网口金属屏蔽壳与PCB板边的间隙预留不足，插拔网线时很容易刮伤板边阻焊层甚至扯掉表层走线。这套模型在还原板载元件布局时，特意给每一处外接接口预留了实际生产需要的装配余量，双排针的每根引脚单独做了0.05mm的拔模斜度，匹配实际排针注塑生产时的脱模需求，避免模型导入装配仿真时出现无意义的干涉报错。板载的USB接口叠层结构没有做简化处理，金属外壳的卡扣弹片、内部胶芯的引脚槽位都按实物尺寸还原，叠放的两个USB接口之间预留了0.2mm的间隙，对应实际SMT贴片时的元件公差累积，不会出现仿真时两个接口外壳完全贴合、实际生产却因为元件公差挤爆板边空间的问题。网口部分的金属屏蔽壳特意做了边缘折边的圆角处理，还原实物冲压外壳的工艺特征，屏蔽壳与PCB板的固定焊盘位置完全对齐，甚至预留了焊盘的锡膏厚度空间，做热仿真时可以直接导入模型计算屏蔽壳的散热传导效率。主控芯片位置的散热片安装座没有做一体化合并，单独拆分了导热垫的放置空间，导热垫厚度按常用的1mm规格预留压缩余量，模拟实际安装时散热片压紧后导热垫的形变空间，不会出现仿真时散热片与芯片表面硬接触、忽略实际装配间隙的问题。板边的TF卡槽、Micro HDMI接口、Type-C供电接口都做了插拔行程的空间预留，卡槽的弹片位置做了活动间隙模拟，做接口插拔寿命仿真时可以直接调用模型做运动分析，不需要二次修改结构。PCB板的四个安装孔位特意做了沉头孔的台阶结构，匹配实际装机时使用的M2.5铜柱安装尺寸，孔位周围的禁布区范围也在模型上做了隐性标记，做外壳设计时可以直接参考孔位位置做固定柱，不会出现螺丝柱顶到板载元件的问题。板载的两个Micro HDMI接口之间的间距按实际公头外壳尺寸做了校核，避免两个接口同时插线时出现公头外壳互相干涉的问题，这类细节在很多简化模型里都会被忽略，实际装机时才发现接口间距不够插不上线，返工修改外壳结构浪费打样成本。
