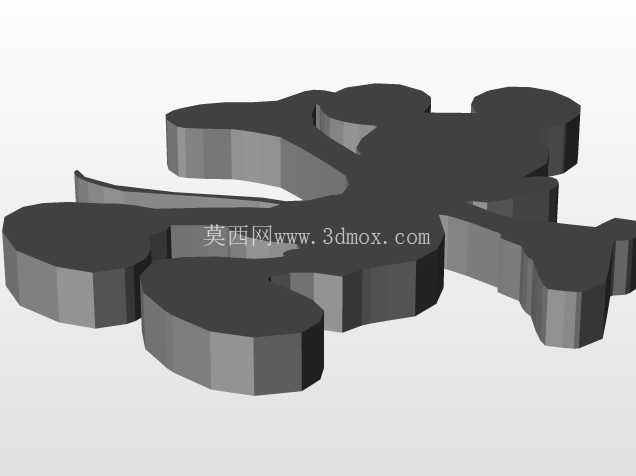

米奇造型立体字结构设计方案

做这类异形立体标识件的结构设计，首先要跳出常规平面标识的设计逻辑，得先把后续铸造生产、安装固定、场景使用的全链路需求捋顺，不能只盯着外观造型做曲面。先从实际应用场景说，这类带卡通IP造型的立体字，大多用在主题乐园导视、儿童商业空间美陈、品牌快闪装置的立面装饰上，安装场景分两种，一种是直接通过背部预埋件固定在平整墙面，另一种是搭配底部支撑脚立在地面做落地标识，所以设计阶段就得把两种安装方式的适配结构预留出来，不能等模具开好了再改结构，那样会大幅增加铸造的返工成本。

从结构设计思路上看，首先要处理的是米奇字体轮廓和卡通元素的融合过渡，不能出现壁厚突变的位置——常规砂型铸造的壁厚差如果超过3倍，浇注的时候很容易出现冷隔、缩孔的缺陷，所以整个字的主体壁厚要控制在均匀区间，所有圆弧过渡的R角不能小于3mm，避免尖角位置出现应力集中，不管是铸造冷却阶段还是后续安装受外力，尖角位置都容易出现开裂。字的背部不能做成完全封闭的平面，要根据字的笔画分布设置减重凹槽，同时在凹槽内预留安装螺孔的凸台，凸台的厚度要比主体壁厚厚2mm，保证攻丝之后有足够的啮合长度，安装的时候不会出现滑牙的问题。

再说到外形尺寸和安装边界，这类立体字的常规出模高度是根据安装视距来定的，如果是墙面安装、视距在3到5米的场景，字的整体厚度控制在80mm到120mm就足够，太厚会增加整体重量，对墙面的承重要求更高，太薄的话立体光影效果出不来，远看就和平面喷绘字没有区别。字的外轮廓尺寸要严格匹配安装面的预留空位，所有突出的米奇耳朵造型部分，不能超出安装背板的边界，不然运输过程中突出位置很容易被磕碰损坏，安装的时候也会和相邻的标识件出现干涉。设计分型面的时候，要把分型线设置在字的侧面厚度中线位置，尽量减少活块的数量，米奇耳朵这类圆形突出结构，要顺着拔模方向做1到1.5度的拔模斜度，保证起模的时候不会刮坏砂型。

从功能特性上考虑，作为户外使用的铸造标识件，所有外露的平面不能有积水的凹陷结构，字的顶部表面要做微小的倾斜坡度，下雨的时候水能顺着坡度自然流走，不会在表面积水形成水渍，影响后续的表面涂装效果。笔画之间的连接位置要做加强筋过渡，尤其是米字的点笔画和撇捺笔画的连接位置，不能做成单薄的悬臂结构，不然运输吊装的时候很容易出现断裂。如果是做落地安装的版本，底部的支撑脚要和字的主体一体铸造成型，支撑脚的底板要预留长条形的安装孔，方便现场安装的时候调整位置，抵消地面预埋件的施工误差。

实际建模的时候，不能直接把平面矢量图拉伸成实体就完事，要先把所有的轮廓尖角倒圆，再逐段检查壁厚的均匀性，把所有壁厚突变的位置做平滑过渡，背部的安装凸台位置要做加强筋和主体壁连接，避免凸台在受力的时候从根部断裂。浇注系统的预留位置要设置在字的背部非外观面，不能在外露的外观面上留下浇口痕迹，减少后续打磨抛光的工作量。对于米奇造型的圆弧曲面，要保证曲面的G1连续，不能出现折线棱边，不然铸造出来之后表面会有明显的棱线，后续喷漆的时候也会出现漆面厚薄不均的问题。还要考虑后续的表面处理工艺，不管是做喷漆还是电镀，所有的内角位置都要留足够的工艺空间，保证喷枪或者电镀液能覆盖到所有表面，不会出现处理不到位的死角。

很多新手做这类异形铸造件设计的时候，容易只关注外观的还原度，忽略铸造工艺的可行性，比如把耳朵的位置做的太细太薄，浇注的时候铁水还没流到位置就冷却了，形成浇不足的缺陷；或者把背部做成完全空心的结构，没有设置加强筋，铸件冷却的时候会出现严重的变形，后续校正根本达不到安装的平面度要求。还有安装孔的位置，要根据字的重心分布来设置，不能把孔都集中在字的上半部分，不然安装之后长期受重力影响，字体会出现倾斜，固定螺丝也会因为长期受剪切力出现断裂。另外，字的边缘要做1mm左右的小圆角，不能做成锋利的直边，不管是安装施工还是后续日常维护，锋利的边缘都容易划伤人员，不符合公共空间的安全要求。
