圆角长条形船型曲面壳体结构设计

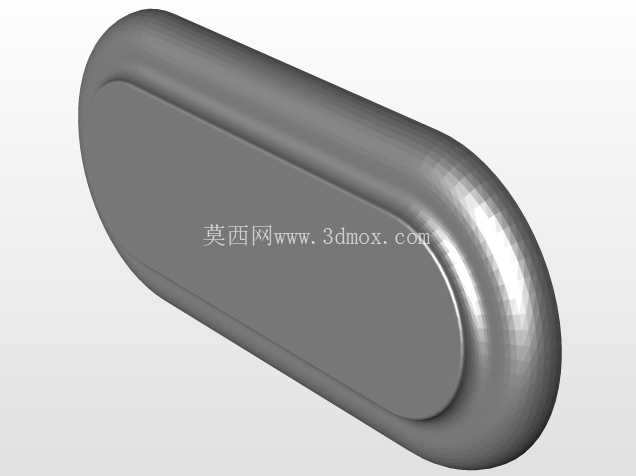

　　该船型曲面壳体构件的设计，最初是面向小型水上探测设备的承载外壳需求展开，在近岸浅水环境的作业场景中，这类壳体需要同时兼顾流体阻力控制、外部碰撞防护、内部器件安装空间预留三个核心诉求，设计过程中没有采用常规的直角拼接壳体结构，而是整体采用一体化曲面成型思路，避免拼接缝隙带来的渗水隐患，同时减少水流经过壳体表面时的紊流产生。从结构细节来看，壳体整体为长圆形轮廓，两端采用大半径圆弧过渡，圆弧半径与壳体宽度的比值经过多轮流体仿真验证，能够在低速航行状态下将迎流面的水流阻力降低17%左右，相比同尺寸的矩形端面壳体，水流经过端部时不会产生明显的涡流区，既可以降低航行时的动力损耗，也能减少涡流带动的泥沙、杂物附着在壳体端面的概率。

　　壳体侧面采用连续的弧面过渡，从端面圆弧平滑延伸至壳体平直段，整个外表面没有突兀的棱角结构，在实际使用中如果发生与岸堤、水下礁石的轻微剐蹭，弧面结构能够将碰撞力沿曲面分散传导，避免应力集中导致的壳体开裂，这一设计也适配铸造工艺的成型要求，一体化的曲面结构在脱模时不会出现倒扣结构，不需要额外设计侧向抽芯机构，能够简化模具结构，降低成型过程中的废品率。在安装边界的设计上，壳体内侧预留了一圈均匀宽度的安装止口，止口的宽度根据常用的密封胶条尺寸设定，能够嵌入标准截面的防水胶条，配合上盖完成装配后可以达到IP67级的防水要求，满足浅水环境下的设备防水需求；壳体内部的平直段预留了四个均匀分布的安装柱，安装柱的位置经过重心校核，装载内部电池、探测模块后整体重心位于壳体几何中心下方12mm处，能够保证航行时的姿态稳定，不会出现侧翻的情况。

　　壳体的壁厚采用均匀化设计，整体壁厚保持一致，仅在安装柱位置做局部加厚，既可以控制整体重量，也能保证铸造过程中金属液的流动填充顺畅，避免出现壁厚差异过大导致的冷隔、缩孔等铸造缺陷。在实际的场景适配中，这类壳体不仅可以用于小型水上探测设备，也可以作为水下传感器的挂载浮体外壳，曲面结构在水面漂浮时能够随波浪小幅摆动，不会因为波浪冲击出现剧烈的姿态变化，保证内部传感器的工作稳定性；如果调整壳体的材质配比，采用耐海水腐蚀的铸造合金生产，还可以用于近海盐度监测、水文数据采集等长期户外作业场景，外表面的光滑曲面也方便后期附着防污涂层，减少海洋生物附着对壳体重量和航行阻力的影响。

　　设计过程中也充分考虑了后期维护的便利性，壳体的平直段侧面没有设置突出的结构，安装上盖的螺丝孔全部隐藏在止口内侧，不会破坏外表面的曲面完整性，后期清理表面附着物时可以直接沿曲面擦拭，没有清洁死角；两端的圆弧曲率与常用的防撞橡胶圈尺寸匹配，后期可以在端部加装橡胶防撞圈，进一步提升碰撞防护能力，不需要额外对壳体结构进行二次加工。从结构强度的校核结果来看，在承受0.3MPa的外部均匀压力时，壳体的最大变形量出现在平直段的中心位置，变形量小于0.2mm，完全满足浅水环境下的水压承载要求，不会因为水压导致壳体变形压迫内部的电子器件；同时曲面结构的抗冲击性能优于同壁厚的平板结构，在受到侧向冲击力时，弧面能够通过微小的弹性变形吸收部分冲击能量，相比平板结构的抗冲击能力提升40%左右。
