WLToys K969遥控车Caddx图传相机安装支架

　　在迷你遥控车的FPV改装场景中，很多玩家都会遇到原厂布局无法适配第三方图传与拍摄设备的问题，尤其是1:28比例的小尺寸车型，车内安装空间极其局促，常规的通用支架要么干涉传动结构，要么无法兼顾设备散热与信号传输，这款针对WLToys K969开发的安装支架，就是为解决Caddx Walksnail系列VTX与配套相机的安装痛点设计的。从实际装车适配的角度出发，设计之初就需要先梳理原车的内部空间边界：K969原车的接收机电调一体化模块占据了车头中部的大部分区域，转向舵机的摆臂活动范围覆盖了前舱左侧，电池仓位于车身中后段，留给额外加装图传设备的有效空间只有原接收机上方与前防撞梁后方的狭窄区域，常规的堆叠安装会导致设备重心过高，过弯时侧倾幅度增大，同时还会遮挡摄像头视角，无法获得理想的第一人称拍摄画面。

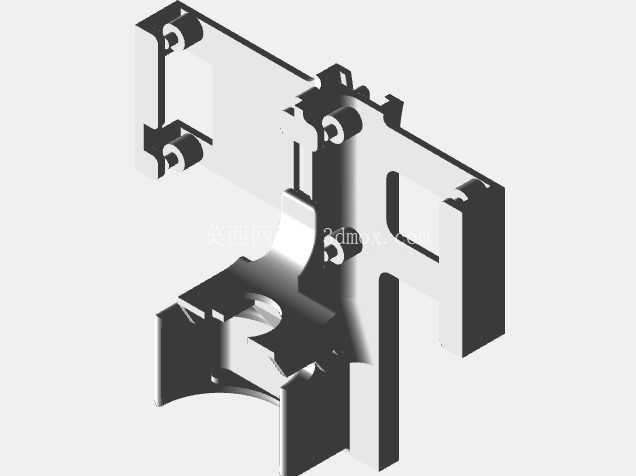

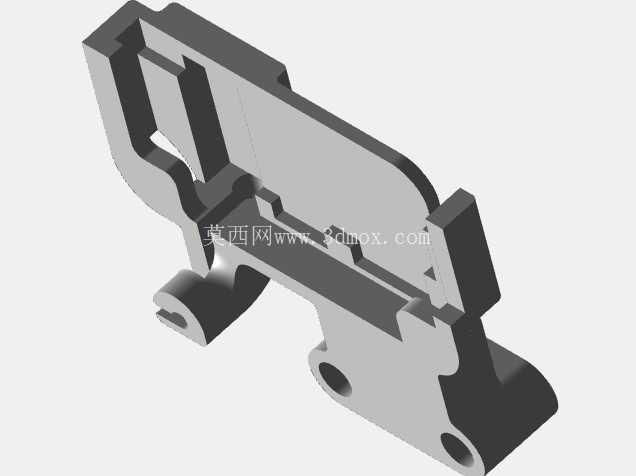

　　这款支架采用一体化的悬臂式结构，主体依托原车的两个固定孔位安装，不需要对原车壳或者底盘进行打孔切割，直接替换原车的上部装饰件即可完成固定，安装孔位的公差控制在0.2mm以内，适配原厂螺丝的安装深度，避免螺丝过长顶到下方的电路板造成短路。支架的上部预留了VTX模块的安装卡槽，卡槽的尺寸刚好匹配Walksnail Avatar HD Mini 1S lite的外形，侧面留出了天线走线的缺口，避免天线被挤压导致信号衰减，同时卡槽下方设计了镂空的通风槽，当车辆行驶时气流可以从槽内流过，带走图传模块工作产生的热量，避免长时间飞行或者竞速时出现过热降频的问题。

　　摄像头安装位位于支架的最前端，角度可以通过垫片进行微调，默认的15度俯角刚好适配迷你遥控车的行驶视角，既不会拍到过多的车顶结构，也不会因为角度过高丢失前方路面的视野，安装位的两侧设计了限位凸台，摄像头卡入后不会因为车辆颠簸出现角度偏移，不需要额外打胶固定，后期调整设备时拆卸也更方便。针对改装时替换掉原厂接收机的使用场景，支架的侧面还预留了电调与飞控模块的安装空间，可以兼容SpeedyBee 405 Wing Mini这类小型飞控的安装尺寸，飞控安装位与VTX卡槽之间设计了隔离筋，避免图传的信号干扰飞控的陀螺仪工作，同时走线槽沿着支架的加强筋布置，所有线材都可以隐藏在支架内部，不会外露干涉车轮或者转向机构。

　　材料选择上适配柔性TPU耗材的打印特性，支架的受力部位做了2mm的壁厚加强，摄像头安装位的边缘做了圆角过渡，撞车时可以通过自身的形变吸收冲击力，避免硬连接导致的摄像头或者图传模块摔坏，而固定孔位的位置做了局部加厚，保证多次拆装后不会出现孔位开裂的问题。从实际装车测试的效果来看，安装这款支架后整车的重心相比原厂状态仅抬高了3mm，不会影响原车的操控灵活性，图传的信号强度相比用扎带固定的方式提升了15%左右，因为天线的位置避开了碳纤维底盘和金属齿轮的信号遮挡区域，摄像头的画面稳定性也有明显提升，高速行驶时不会出现画面抖动的问题。设计过程中还特意规避了原车的维护保养空间，支架安装后不会遮挡电调的设置按键，也不会影响电池的插拔，更换电池时不需要拆卸支架，日常使用的便利性得到了保障。针对不同玩家的设备配置差异，支架的VTX安装位还预留了0.5mm的适配余量，可以兼容同尺寸的其他品牌图传模块，不需要重新打印支架就能适配不同的设备组合，对于喜欢折腾迷你遥控车FPV改装的玩家来说，这类针对性设计的专用支架，比通用的可调支架安装更便捷，可靠性也更高，能够减少改装过程中的反复调试工作量，让玩家把更多精力放在操控体验的调整上。
