适配3D打印的双反向四杆传动机构

这套双反向四杆传动结构，最初的设计出发点是面向桌面级3D打印的小尺寸传动场景，解决小载荷下双向同步反向传动的紧凑布局需求，在桌面演示教具、小型自动化执行端、创客DIY机械装置里都能找到适配的使用场景。从实际功能来看，这套机构可以将单端的旋转输入，转化为两组对称布置的连杆组件同步反向的往复摆动输出，不需要额外加装换向齿轮组就能实现运动方向的反向同步，相比传统齿轮换向的结构，连杆传动的运行噪音更低，在小载荷往复运动的工况下，抗冲击表现也更稳定，不会出现齿轮啮合侧隙带来的回程误差问题。

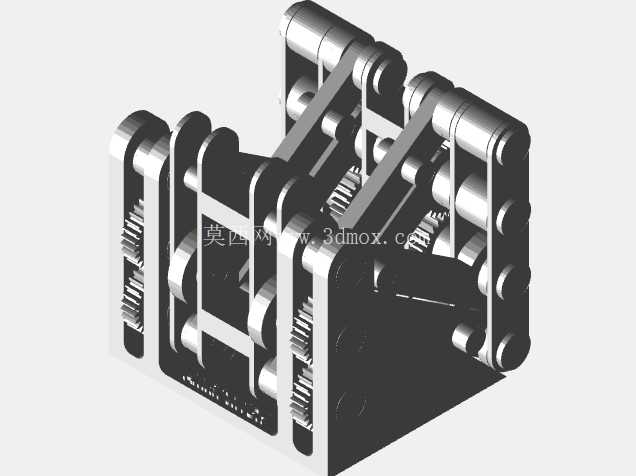

设计过程中首先考虑的是3D打印的工艺公差适配，所有连杆铰接位置的销轴孔都预留了0.2mm的配合间隙，避免FDM打印过程中材料膨胀导致的铰接卡滞，同时铰接位的壁厚做了局部加厚处理，打印时不需要额外添加支撑就能保证孔位的圆度，减少后期打磨修配的工作量。整体结构采用层叠式的板件支撑布局，两侧的支撑板作为所有连杆组件的安装基准，所有铰接销轴的同轴度通过支撑板上的定位孔来保证，装配时只需要将销轴依次穿入对应孔位，不需要额外做同轴度校准，降低了装配难度。

从安装边界来看，整体结构的外轮廓为规整的近似立方体，安装基准面为两侧支撑板的底面，底面上预留了四个M3规格的安装沉孔，可以直接固定在标准铝型材框架或者3D打印的设备基座上，输入端的转轴位置突出于主体结构侧面10mm，方便连接舵机、小型减速电机等驱动元件，输出端的连杆连接位预留了标准的销轴安装孔，可以直接夹装执行拨杆、小型摆臂等末端执行件，不需要额外做转接件设计。

在实际使用场景中，这套机构可以直接用于小型物料分拣装置的拨料动作执行，依靠两组反向摆动的连杆实现物料的双向分流，也可以作为机械原理教学的演示教具，直观展示四杆机构的运动特性以及反向传动的实现逻辑，在小型仿生机器人的关节传动部分，这套结构也能替代传统的齿轮组实现对称关节的反向同步运动，减少传动环节的零件数量。结构内部集成的齿轮组是作为运动同步的辅助限位结构，并不是主传动件，主要作用是避免两组四杆机构在运动过程中出现相位差，保证反向运动的同步精度，即使在长期往复运行后出现连杆铰接位的轻微磨损，齿轮组的限位作用也能保证输出动作的一致性，不会出现单侧动作滞后的问题。

设计时特意将所有零件的壁厚控制在2mm以上，既保证了3D打印时的零件强度，也不会因为壁厚过大导致打印件出现翘曲变形，所有棱边位置都做了R1的圆角处理，避免打印过程中出现应力集中导致的零件开裂，同时也能减少装配过程中锐边划伤的风险。整个机构的运动行程经过反复校核，当输入端做整周旋转时，两组输出摆杆的摆动角度控制在45度范围内，不会出现连杆死点位置，保证运行过程中的流畅性，不需要额外添加飞轮等辅助过死点的结构，进一步压缩了整体结构的体积。
