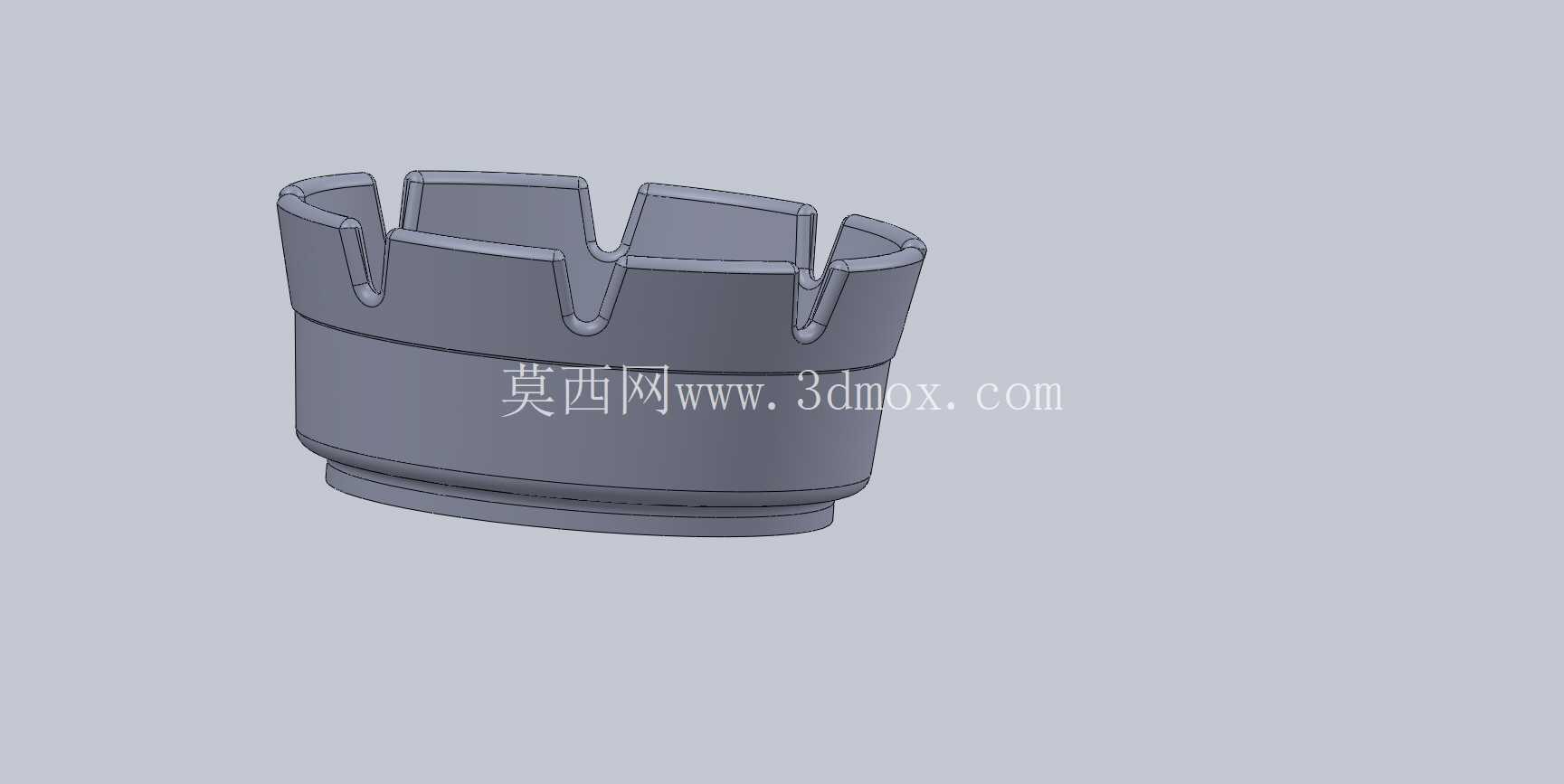

在砂型铸造、低压铸造的批量生产场景里,这类带顶部卡槽的筒形构件是铸型定位系统里的核心配套部件,主要承担上下铸型合模时的周向定位、配合面承压的作用,避免合模过程中出现型面错位、跑火等常见铸造缺陷。从结构设计逻辑来看,构件整体采用回转体基底设计,下部设置有一圈凸起的定位止口,能够直接嵌入下铸型对应的定位凹槽内,止口的配合公差选取H7/h6的间隙配合等级,既保证安装时的顺畅对位,又不会因为间隙过大导致合模偏移。顶部均匀分布的六个V型卡槽,是整个构件的功能核心,每个卡槽的开口角度经过反复校核,刚好匹配上铸型底部对应的定位凸棱,合模时凸棱顺着卡槽斜面滑入到位,能够自动修正周向角度偏差,不需要人工反复调整对位,能大幅缩短合模辅助时间。
构件的筒身部分采用等壁厚设计,壁厚取值兼顾了结构强度与材料成本,在承受合模压力时不会出现筒身变形,同时也不会因为壁厚过大造成材料浪费,筒身外壁做了细微的拔模斜度处理,方便构件自身从加工模具中脱出,也能减少长期使用过程中粘砂的清理难度。从安装边界来看,构件的底部安装面平面度要求控制在0.05mm以内,保证安装后与铸型基面完全贴合,不会出现倾斜导致的定位失效;整体外径尺寸适配常规中小型铸件的铸型安装孔位,不需要额外扩孔或者加装衬套就能直接替换原有老旧定位构件。
在实际生产使用中,这类构件需要长期接触高温金属液的热辐射,因此设计时在卡槽的受力棱边位置做了R2的圆角过渡,避免应力集中导致的棱边崩缺,延长构件的使用寿命;筒身内部为中空结构,既可以减轻构件整体重量,方便车间工人搬运安装,也能在受热时提供一定的热膨胀余量,避免热胀冷缩导致的构件卡死。不同于普通的定位销结构,这种周向多卡槽的设计能够承受更大的周向剪切力,在大型铸件翻转合模的过程中,不会因为铸型自重产生的扭矩出现定位断裂的情况,适配重力铸造、低压铸造等多种铸造工艺的工装配套需求。
在建模过程中,回转体部分采用旋转凸台特征生成,顶部的卡槽通过圆周阵列特征实现,每个卡槽的尺寸参数保持完全一致,保证周向定位的精度均匀,不会出现某一位置卡槽配合过松或者过紧的问题;构件的所有锐边都做了倒角处理,避免安装搬运过程中划伤操作人员,也减少应力集中点。实际投产前的模拟验证显示,当合模压力达到常规生产的1.2倍时,构件的最大变形量仅为0.02mm,远小于铸造工艺允许的定位偏差阈值,能够稳定保证铸件的尺寸精度,减少后续机加工的余量浪费。
