TRX4攀爬车专用磁吸式钥匙收纳盒结构

这款适配TRX4 Traxxas Defender仿真攀爬模型车的钥匙收纳结构，主要面向仿真攀爬车模改装玩家的场景需求，解决模型车户外把玩时备用小零件、车壳固定钥匙、调节小工具零散易丢的痛点，同时兼顾仿真外观的还原度，不会破坏原车的硬派越野造型风格。从实际使用场景来看，攀爬车模户外穿越时，经常需要用到小型六角扳手、车壳固定销、备用磁钉这类小尺寸配件，以往玩家多是将这些配件放在随身包内，取用不便且容易遗漏，这款收纳盒直接集成在车身上，随用随取，完全适配户外穿越、场地攀爬的实际使用需求。

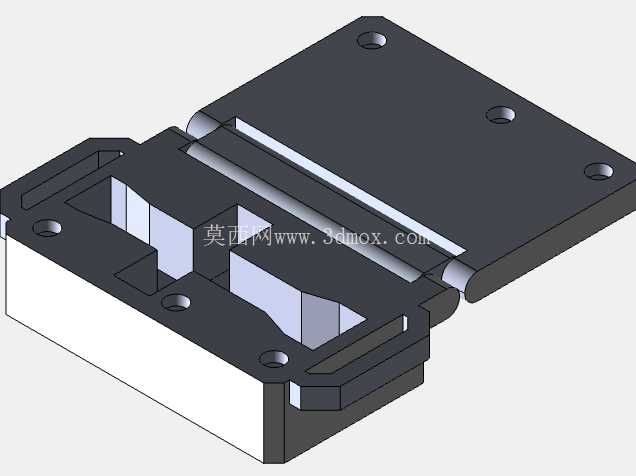

结构设计上采用上下翻盖式合页结构，盒体与盒盖通过侧边的圆柱销轴实现铰接，开合角度可满足单手操作取放小零件的需求，不会出现开合过度导致的结构干涉。盒体内部做了分区式型腔设计，可分类放置不同尺寸的小配件，型腔边缘做了0.3mm的倒角处理，避免取放零件时被锐边划伤，同时也能提升注塑或者3D打印成型时的脱模顺畅度，减少成型缺陷。固定方式上采用四颗沉头安装孔，可直接通过M2螺丝固定在TRX4 Defender车型的车头或者车尾预留安装位，安装孔位的位置完全匹配原车的安装孔距，不需要对原车结构做额外打孔修改，降低改装门槛，安装后盒体与车身贴合度高，不会出现突出过多影响车辆通过性的问题，沉头孔设计可让螺丝头部完全埋入安装面，不会出现凸起剐蹭障碍物的情况。

磁吸锁止结构是这款设计的核心功能点，盒盖与盒体的贴合面预留了三个4mm直径、2mm深度的磁铁安装槽，可嵌入对应尺寸的钕铁硼磁铁，依靠磁吸力实现盒盖的闭合锁止，相比传统的卡扣结构，磁吸结构开合更加顺畅，不会出现卡扣长期使用磨损导致的松动问题，同时在车辆剧烈颠簸、攀爬倾斜甚至翻车的场景下，磁吸力足够保证盒盖不会意外打开，避免内部零件掉落。磁铁安装槽的尺寸公差控制在+0.1mm范围内，既可以保证磁铁顺利压入安装，又能通过过盈配合实现磁铁的固定，不需要额外点胶固定，简化装配流程。

从安装边界来看，整个收纳盒的外形轮廓完全贴合TRX4 Defender车型的车身线条，安装后不会超出车身的最大宽度与高度，不会影响车辆的接近角、离去角以及通过角，在攀爬交叉轴、陡坡等复杂地形时，收纳盒不会先于轮胎、车桥接触障碍物，避免结构被撞坏。盒体的壁厚设计为1.5mm，在保证结构强度的前提下尽可能控制整体重量，不会给车辆增加过多的簧下质量，影响攀爬时的重心分布，对于仿真攀爬车来说，合理的重心分布直接影响攀爬性能，过厚的壁厚会导致车头或者车尾重量过大，容易出现翘头、侧翻的问题，1.5mm的壁厚搭配内部的加强筋结构，既可以承受户外使用时的轻微撞击，又能将整体重量控制在合理范围内。

设计过程中充分考虑了不同加工工艺的适配性，不管是采用FDM3D打印制作，还是采用硅胶翻模、铝合金CNC加工，都可以直接使用该结构模型，不需要做额外的结构修改。针对3D打印场景，所有的悬空面都设计了45度以内的支撑角度，打印时不需要添加过多支撑，减少后处理的工作量；针对铸造或者注塑场景，所有的拔模角度都控制在1度以上，分型面设置在盒体与盒盖的贴合面位置，不会出现倒扣结构导致脱模困难。盒体内部的型腔深度设计为8mm，足够放置常规的模型车专用小扳手、备用磁钉、车壳销等配件，同时不会因为型腔过深导致零件取放不便。合页位置的销轴间隙设计为0.2mm，既可以保证开合的顺畅度，又不会出现间隙过大导致的盒盖晃动问题，长期使用也不会因为磨损出现松垮的情况。

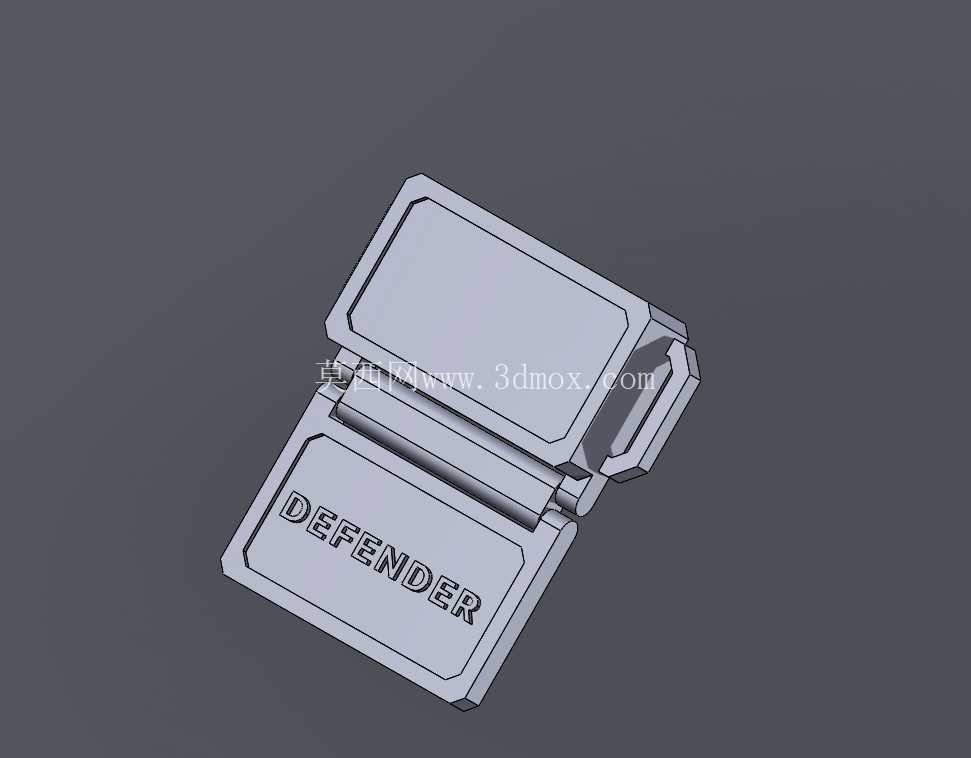

在实际装车测试的场景中，这款收纳盒除了收纳小配件之外，还可以在一定程度上起到仿真装饰的作用，还原真实硬派越野车上的外置储物箱造型，提升整车的仿真度，满足仿真攀爬玩家对外观细节的追求。盒体的外表面做了平面设计，玩家可以根据自己的喜好粘贴仿真贴纸、喷涂不同的车身配色，和整车的外观风格保持统一。闭合状态下盒盖与盒体的贴合面间隙控制在0.1mm以内，户外使用时可以阻挡大部分的灰尘、泥水进入盒体内部，保护内部存放的小零件不会被泥水弄脏，玩车结束后只需要用清水冲洗表面即可，不需要拆开清理内部。
