增材制造用橡皮筋动力小车车架结构

这套结构面向桌面级FDM增材制造场景设计，核心服务于中小学科创教育、创客空间力学演示以及业余机械爱好者的动力模型制作需求，无需额外复杂工装夹具，普通消费级3D打印机即可完成全部构件的一体成型，打印完成后仅需去除少量支撑毛刺即可完成组装，大幅降低了动力模型的制作门槛。

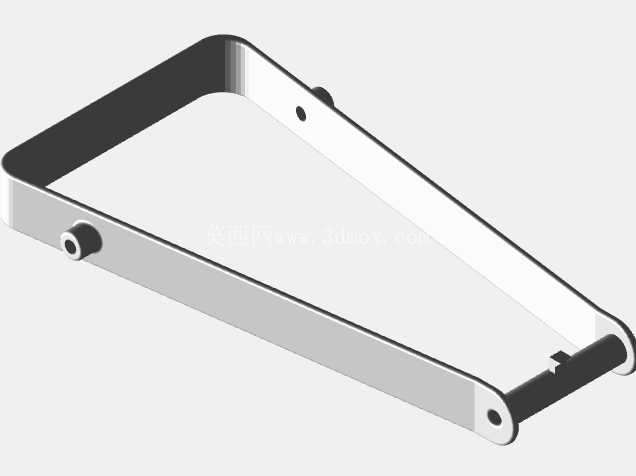

从实际使用场景来看，该结构作为橡皮筋动力小车的核心承载与传动安装基体，需要同时满足橡皮筋储能释放过程中的抗扭、抗弯载荷，同时兼顾打印过程的无支撑或少支撑要求，避免后期处理破坏结构精度。整体采用对称式梯形框架布局，前端设置带同轴孔的凸台结构，用于安装前轮轮轴，凸台的孔径公差按照桌面级3D打印的常规收缩率预留了0.2mm的装配间隙，无需二次打磨即可穿入直径3mm的标准金属轮轴，凸台根部做了R2的圆角过渡，避免打印过程中出现层间剥离，同时抵消橡皮筋拉力传递到前端的应力集中问题。

框架两侧的纵梁采用等截面薄壁结构，壁厚设置为2mm，既能够保证橡皮筋拉伸储能时纵梁不会发生侧向弯曲变形，又能最大限度降低整体重量，提升小车的动力续航表现。纵梁上预留的小孔为橡皮筋挂点，位置经过反复调校，处于纵梁抗弯截面的中性层位置，避免橡皮筋拉力对纵梁产生附加弯矩，挂点孔边缘做了0.5mm的倒角处理，防止长期反复拉扯橡皮筋时孔边锐边割伤橡筋，延长动力橡筋的使用寿命。

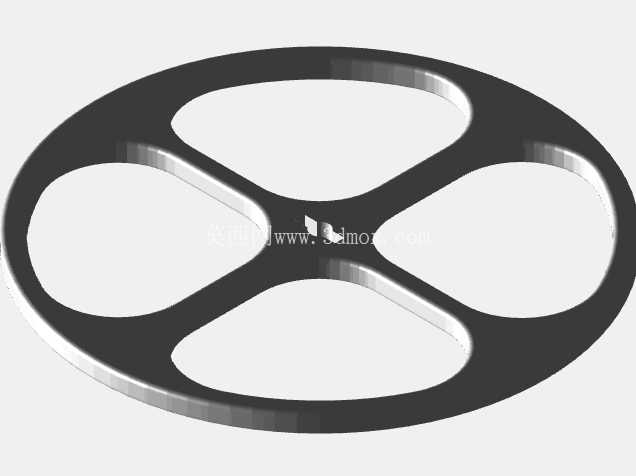

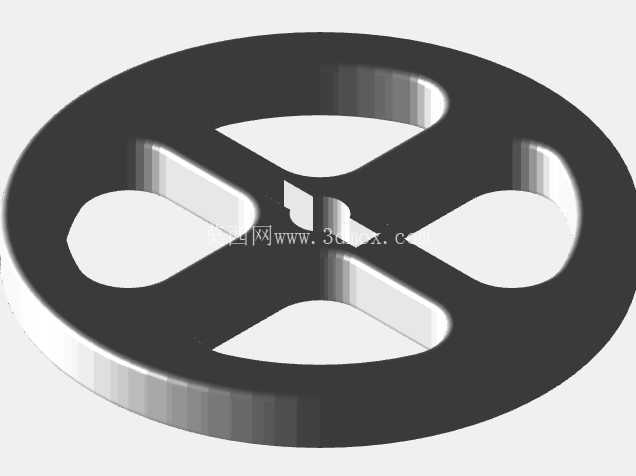

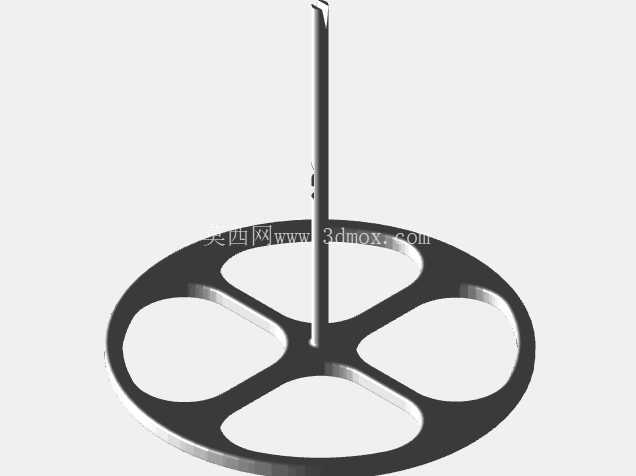

框架尾部设置了横向的传动轴安装位，采用开口式卡槽结构而非封闭孔位，一方面可以减少打印时的支撑用量，另一方面能够适配不同直径的后轮轴，方便使用者根据手头的材料灵活调整轮组规格，卡槽的开口宽度比常规后轮轴直径小0.3mm，依靠PLA材料本身的微弹性即可卡紧轮轴，传动过程中不会出现轴体松脱打滑的问题。尾部卡槽的位置比前端轮轴安装位低1.5mm，使得整车组装完成后呈现前高后低的姿态，既可以避免橡皮筋储能后下垂摩擦地面，又能让整车重心略微后移，提升高速行驶时的后轮抓地力，减少起步打滑的概率。

从设计思路上看，整个框架没有设置多余的装饰性结构，所有几何特征都服务于功能需求：两侧纵梁的外边缘做了15度的斜切面，这个角度刚好是桌面级FDM打印机无需支撑即可打印的最大悬垂角度，打印时可以直接将框架平放在打印平台上，整个打印过程不需要任何内部支撑，打印完成后仅需去除平台接触面上的 raft 薄层即可，材料利用率接近98%。框架的整体长度控制在150mm以内，宽度控制在60mm，刚好适配大多数消费级3D打印机的最小打印幅面，即使是打印尺寸仅120*120*100mm的入门级打印机也能完整打印，不需要拆分构件。

安装边界方面，框架前端轮轴的同轴度公差控制在0.1mm以内，保证前轮转动时不会出现偏摆卡滞，尾部传动轴卡槽的对称度公差控制在0.15mm，避免后轮转动时出现跳动影响行驶直线性。整个框架的所有棱边都做了R0.5的圆角处理，一方面避免打印过程中出现锐边翘曲，另一方面也能防止组装使用过程中划伤使用者，尤其适合面向低龄学生的科创教学场景。框架上没有设置多余的安装螺孔，所有连接都依靠结构本身的卡接与橡筋的张紧力实现，不需要额外的螺丝、螺母等紧固件，进一步降低了组装难度和物料成本，使用者只需要准备标准规格的橡皮筋、轮轴和车轮即可完成整车组装，整个组装过程不超过5分钟，非常适合课堂教学场景下的快速制作与测试。

在实际力学性能表现上，该结构采用2mm壁厚的PLA材料打印时，可以承受单根1*4规格橡皮筋拉伸5倍长度的拉力，反复储能释放100次以上不会出现结构变形或者断裂，如果采用PETG材料打印，还可以进一步提升抗疲劳性能，适配更大拉力的橡皮筋组，获得更长的行驶距离。框架的重量仅8g左右，搭配3g重的轮组和1g重的橡皮筋，整车总重量可以控制在15g以内，在相同的橡筋储能下能够获得更远的行驶距离，非常适合参与橡皮筋动力小车的竞速赛事。
