头戴式混合现实交互设备结构设计

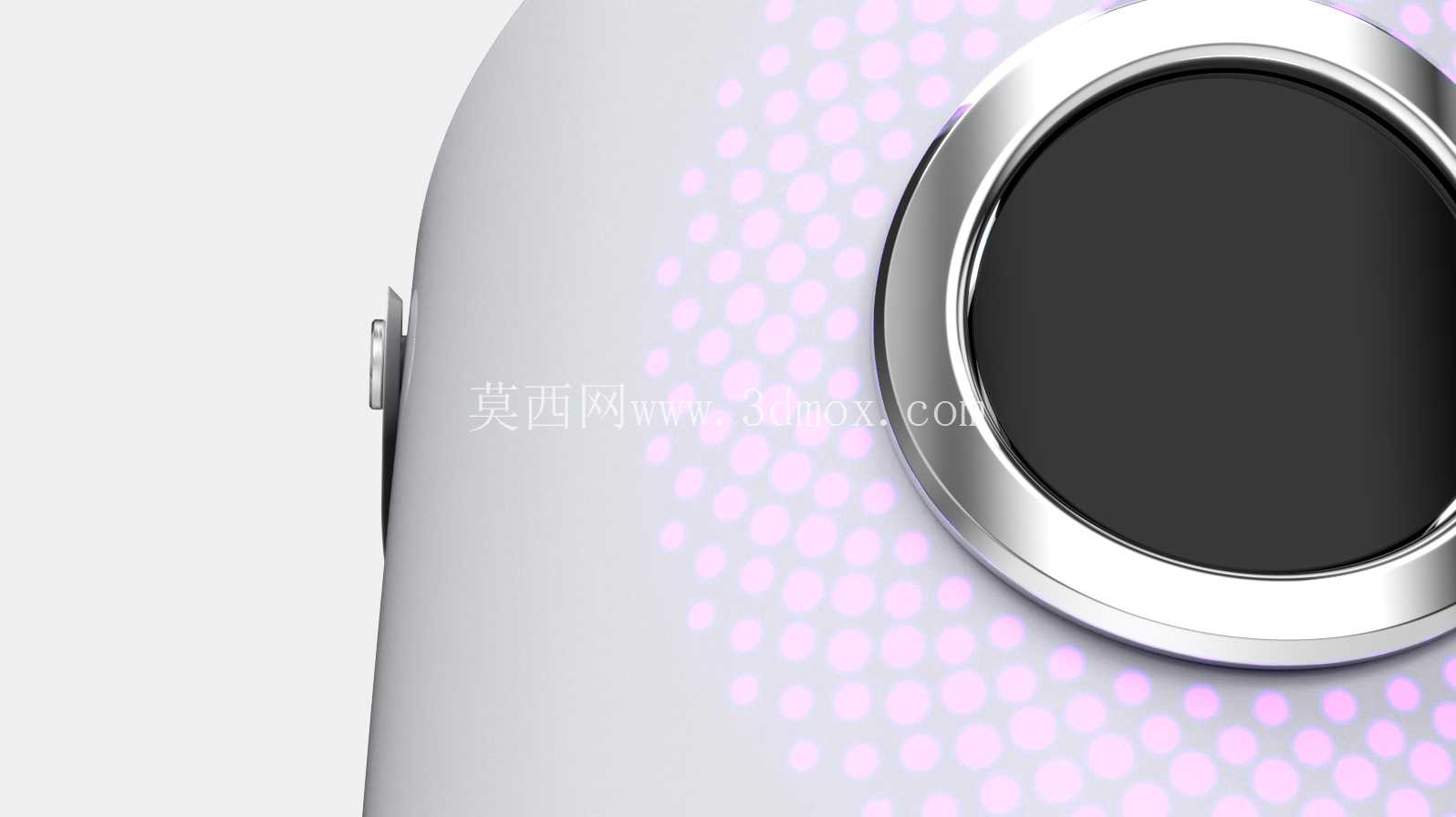

这款头戴式混合现实交互设备的结构设计，首先围绕长时间穿戴的人机工程边界展开，整机外壳采用轻量化曲面过渡设计，所有与人体接触的边缘均做R3以上圆角处理，避免穿戴过程中对面部、颞侧造成压迫。设备正面的光学视窗区域采用环形金属装饰圈做结构加强，金属圈与主体塑料壳体之间预留0.15mm的装配公差带，通过卡扣加局部点胶的方式完成固定，既保证视窗区域的结构强度，避免日常使用中的磕碰损伤光学显示组件，也兼顾了整机外观的精致度。

从实际应用场景来看，该设备可覆盖工业装配辅助、虚拟实训教学、三维设计评审、远程运维协作等多个领域，结构设计阶段针对不同场景的使用需求做了针对性优化。设备侧面预留的物理按键区域采用下沉式设计，按键表面做防滑纹理处理，按键行程控制在0.8mm，触发力度设置为1.8N，用户在佩戴状态下无需目视即可完成盲操作，适配工业场景下戴手套操作的使用需求。设备主体的曲面壳体上分布的点阵式纹理，并非单纯的装饰设计，纹理下方对应内部散热风道的出风位置，点阵开孔直径控制在0.3mm，既可以保证内部主控芯片、光学显示模组工作时的热量顺利散出，也能避免外界灰尘、飞溅的细小碎屑进入设备内部，适配工业车间、实训场地等复杂使用环境。

设计思路上，整机采用前后配重平衡的结构布局，核心的电池模块、主控电路板均布置在设备后侧与头带连接的位置，将整机重心控制在用户头部的重心垂线上，减少长时间佩戴时的颈部负担。视窗区域的光学组件安装座采用可调式结构，支持前后12mm、上下8mm的调节行程，适配不同瞳距、不同脸型的用户使用，调节机构采用阻尼滑轨结构，调节过程中无卡顿、无虚位，调节到位后可自动锁止，不会在使用过程中出现移位。设备的头带连接位置采用快拆结构设计，用户可根据使用需求更换不同厚度的缓冲衬垫，衬垫采用透气泡棉材质，表面覆盖亲肤织物，长时间佩戴不会出现闷汗问题，快拆结构的卡扣解锁力度设置为15N，既可以保证佩戴过程中连接可靠，不会因为头部晃动出现脱落，也方便用户快速拆卸衬垫进行清洁更换。

外形尺寸方面，设备主体宽度控制在185mm，高度102mm，前后最大厚度92mm，整体尺寸适配绝大多数成年用户的头型范围，安装边界上，设备与面部接触的区域预留了15mm的空间，可兼容大多数普通框架眼镜的佩戴需求，用户无需摘下近视眼镜即可正常使用。设备侧面的接口区域采用隐藏式盖板设计，盖板与壳体之间设置硅胶密封圈，达到IP54级别的防护能力，可应对日常使用中的汗水泼溅、少量灰尘侵入。视窗部分的镜片采用双面防反射镀膜处理，镜片与安装座之间设置缓冲泡棉圈，既可以阻挡外界环境光线从缝隙进入视窗影响显示效果，也能在设备受到轻微冲击时起到缓冲作用，保护光学镜片不受损伤。

内部结构布局上，所有电子元器件均采用模块化安装设计，显示模组、主控板、电池模块、传感器模块之间通过FPC软板连接，各模块之间设置独立的安装仓，通过减震泡棉做分隔，避免设备受到轻微磕碰时模块之间出现碰撞损伤。设备正面的环形金属装饰圈除了外观装饰作用外，还作为内部散热结构的一部分，金属圈与内部主控芯片的散热片通过导热硅胶垫连接，可将芯片工作产生的热量快速传导到外部壳体，提升整机散热效率，保证设备长时间高负载运行时不会出现过热降频的问题。设备上布置的多个传感器开孔位置均做了沉台设计，传感器表面与壳体外表面保持齐平，避免开孔位置积灰，同时也保证外观面的整体性。
